led手电筒电路维修图是维修人员快速定位故障、恢复手电筒功能的重要技术资料，其核心在于通过清晰的电路连接标识和元件参数标注，帮助维修者理解电流路径、关键元件作用及故障排查逻辑，以下从电路组成、常见故障类型、维修图解读方法及实际维修步骤等方面展开详细说明。

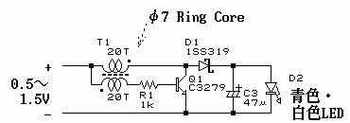

led手电筒电路的基本组成与工作原理
led手电筒电路主要由电源模块、驱动控制模块、照明模块及辅助功能模块（如调光、充电接口）构成，以最常见的单节锂电池（3.7V）供电手电筒为例，其典型电路包括：
- 电源输入：锂电池正极（+）通过开关连接电路，负极（-）接地。
- 驱动电路：核心为恒流驱动芯片（如34063、PT4101等）或简易电阻限流电路，用于将锂电池电压转换为适合LED的稳定工作电流（通常0.3-1A），防止LED因电流过大烧毁。
- LED发光单元：多颗LED串联或并联，正极接驱动电路输出，负极接地。
- 控制开关：轻触开关或滑动开关，控制电路通断及调档（如高/中/低亮度切换）。
- 辅助元件：电容（滤波）、二极管（防反接）、电阻（分压/限流）等，确保电路稳定工作。
维修图中需重点标注这些元件的型号、参数（如电阻阻值、电容容量、LED正向压降）及连接关系，例如驱动芯片的引脚定义（输入、输出、接地、使能端等）,开关在不同档位下的通断状态表。
常见故障类型与对应的维修图分析
根据维修经验，LED手电筒故障多集中在电源、驱动、控制及LED模块，结合维修图可快速定位问题：
完全不亮
可能原因：电池无电、开关损坏、电源线断路、驱动芯片损坏。
维修图排查步骤：
- 用万用表直流电压档测量电池输出电压（正常3.7V-4.2V），若电压为0，检查电池触片是否氧化或电池本身故障。
- 对照维修图找到开关位置，测量开关两端电阻：按下开关闭合时电阻应接近0Ω，若无穷大则开关损坏。
- 沿电源正极路径检查是否有断路点（如虚焊、导线断裂），重点查看电池触片与驱动电路的焊点。
- 若电源正常，测量驱动芯片输入电压：若无电压，检查前级电路；若有电压但无输出，则驱动芯片或外围元件（如限流电阻、电感）故障。
亮度低或闪烁
可能原因：电池电量不足、驱动电路输出电流不足、LED老化、接触不良。
维修图排查步骤：
- 先排除电池问题，测量电池电压是否低于3.0V（锂电池欠压保护电压）。
- 若电池正常，测量驱动电路输出电流：对比维修图中标注的标称电流（如1A），若实际电流偏低，检查限流电阻是否变值、驱动芯片反馈电路元件（如采样电阻）是否损坏。
- 检查LED焊接点是否有虚焊，或LED本身正向压降异常（可用万用表二极管档测量，正常2.8-3.3V）。
部分档位不亮（多档位手电筒）
可能原因：档位切换开关触点氧化、对应档位的驱动电路故障、LED串断路。
维修图排查步骤：
- 根据维修图中开关档位定义表，用万用表测量不亮档位对应的开关触点是否导通，若接触电阻大，可用酒精清洗触点或更换开关。
- 若开关正常，沿该档位的电流路径检查是否有元件损坏（如串联的LED是否断路、驱动芯片的使能端是否正常工作）。
充电功能故障（带充电接口的手电筒）
可能原因：充电接口松动、充电管理芯片故障、充电保护元件损坏。
维修图排查步骤：
- 对照维修图找到充电接口（如USB-C、Micro-USB），测量接口与充电电路的连接是否导通。
- 检查充电管理芯片（如TP4056）的输入、输出电压，若无输出，检查外围充电电阻、指示灯等元件是否短路或开路。
维修图的解读与实际维修技巧
- 元件识别：维修图中通常使用标准符号，如电阻（R）、电容（C）、二极管（D）、LED（DZ）、开关（S）、芯片（IC）等，需结合元件实物与图一一对应，注意极性元件（如电解电容正极、LED正极、二极管方向）的标注。
- 电流路径分析：从电源正极出发，沿导线连接依次经过开关、驱动电路、LED，最终回到电源负极，形成闭合回路，维修时可用万用表二极管档或电压档，沿路径测量关键点电压，判断电流是否中断。
- 参数对比：维修图中会标注关键元件的参数（如限流电阻R1阻值1Ω/2W），若实际元件参数偏差过大（如电阻烧毁后阻值变大），需按原参数更换，避免影响电路性能。
- 焊接与检测：更换元件时需断开电源，使用恒温烙铁焊接，避免虚焊、短路；焊接后用万用表检测元件是否正常（如电阻阻值、电容是否漏电），再通电测试。

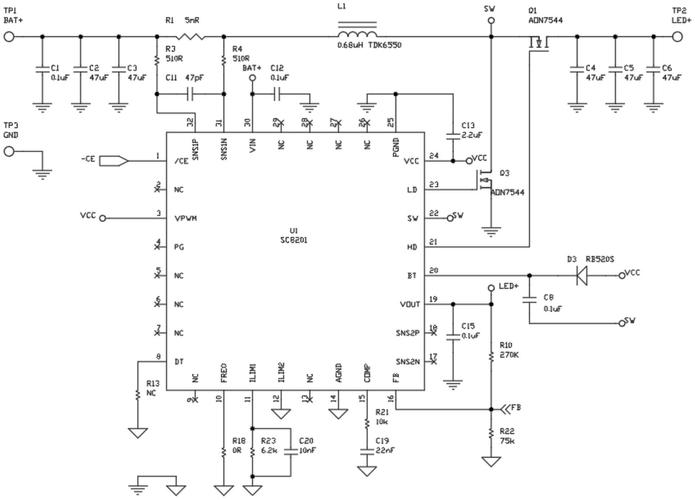

维修图示例与关键元件参数表（以常见3档调光手电筒为例）
以下为简化版维修图关键元件参数及功能说明（实际维修图需包含完整电路图及PCB布局图）：
| 元件编号 | 元件类型 | 参数 | 功能说明 |
|---|---|---|---|
| BAT | 电池接口 | 7V锂电池 | 电源输入 |
| S1 | 轻触开关 | 3档切换 | 控制电路通断及亮度档位 |
| U1 | 恒流驱动芯片 | PT4101 | 将3.7V电压转换为恒定电流驱动LED |
| R1 | 限流电阻 | 5Ω/1W | 采样电流，反馈至驱动芯片实现恒流 |
| L1 | 电感 | 22μH/1A | 储能和滤波，配合驱动芯片升压/降压 |
| D1 | 续流二极管 | 1N5819 | 防止电感反向电流损坏电路 |
| LED1-3 | LED灯珠 | 3串1并，3V/1A | 发光单元，总功率约9W |
| C1 | 滤波电容 | 100μF/16V | 滤除电源纹波，稳定电压 |
电路工作流程：电池正极→开关S1→驱动芯片U1输入端→U1通过电感L1、限流电阻R1为LED提供恒流→LED负极→电池负极，开关S1切换时，通过改变U1的使能端电压实现高/中/低亮度调节。
实际维修案例
故障现象：手电筒按下开关后低档亮、中高档不亮。
维修步骤：
- 对照维修图，开关S1为3档轻触开关，低档对应触点1-2导通，中高档对应触点2-3、3-4导通。
- 拆解手电筒，测量开关S1各触点电阻：按下开关时，1-2电阻0.1Ω（正常），2-3、3-4电阻无穷大（异常），判断开关内部中高档触点氧化。
- 用酒精清洗开关触点，复测导通正常，装回后测试：高、中、低档均恢复正常，故障排除。
相关问答FAQs
Q1：LED手电筒维修时，如何判断是驱动芯片损坏还是LED灯珠损坏？
A：首先断开LED与驱动电路的连接，用万用表二极管档测量LED灯珠正反向电阻：正向导通（显示0.5-0.9V压降），反向截止（显示“OL”），若所有LED均正常，则问题在驱动电路；若有LED短路或开路，需先更换LED再测试驱动电路，若驱动电路输入电压正常但无输出，且外围元件（如电阻、电感）正常，则驱动芯片损坏，需更换同型号芯片。
Q2：维修后手电筒亮度不稳定，时亮时灭，可能是什么原因？
A：此类故障多由接触不良或元件性能异常导致，首先检查电池触片、开关焊点、LED焊接点是否有虚焊，重新焊接后测试；若问题依旧，测量驱动电路输出电流是否稳定，若电流波动大，可能是限流电阻R1变值或滤波电容C1失效（容量减小），需更换对应元件；电池老化导致电压波动也可能引发亮度不稳定,建议更换新电池测试。
