维修前准备与安全须知
-
工具准备：
（图片来源网络，侵删）- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，是开关电源维修的“火眼金睛”，可以观察关键点的波形,快速定位问题。
- 隔离变压器：非常重要！ 为了安全，必须使用隔离变压器将待修电源与市电电网隔离，防止因热地（初级地）带电而触电,并防止因电源与示波器共地而烧毁设备。
- 假负载：用于在空载或轻载下测试电源，通常使用汽车灯泡（如12V/21W或24V/21W）或大功率水泥电阻（如10Ω/50W）,功率越大越好。
- 烙铁、焊锡、吸锡器、热风枪：用于拆换元件。
- 替换元件：准备一些易损件，如保险管、大电解电容、开关管、整流二极管等。
-
安全须知：
- 断电操作：在拆机、焊接前，务必拔下电源线，并等待大电容（尤其是PFC电路和主滤波电容）放电完毕。
- 放电操作：用大功率电阻（如1kΩ/5W）的两根表笔去接触大电容的正负极，进行放电。严禁直接用螺丝刀等金属物短接放电！

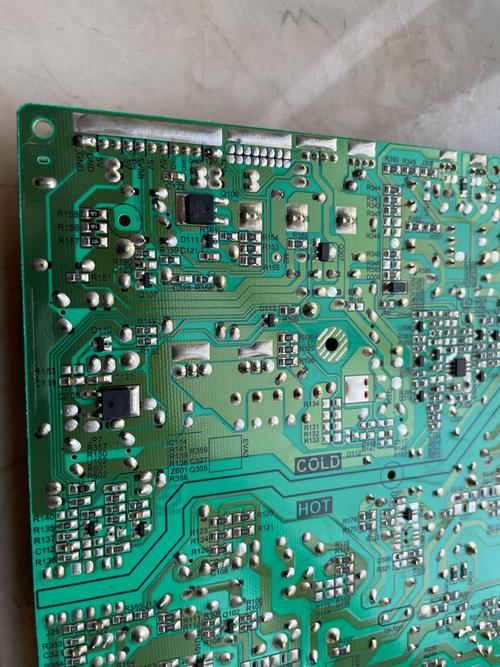

- 热地危险：初级侧（包括PFC和PWM控制部分）的所有电路都带电，称为“热地”，维修时，手不要触碰电路板上的任何焊点和元件,最好使用带绝缘手柄的工具。

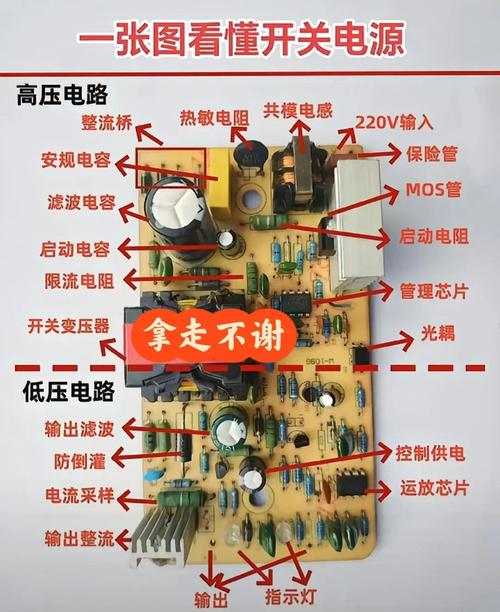

1203P60电源基本结构分析
维修前，先要了解其工作流程,1203P60电源通常包含以下几个主要部分：
-
输入与抗干扰电路（EMI/EMC）：
- 作用：滤除电网干扰,同时防止电源自身干扰电网。
- 元件：X电容（跨接L、N线）、Y电容（跨接L/N与地）、共模电感、保险管、负温度系数热敏电阻。
- 故障现象：通电无反应、保险管熔断。
-
整流滤波电路：
（图片来源网络，侵删）- 作用：将220V交流电转换为高压直流电。
- 元件：桥式整流堆（或四个二极管）、大容量高压电解电容（通常为400V以上）。
- 故障现象：电容鼓包、炸裂,导致输出电压异常或无输出。
-
PFC（功率因数校正）电路：
- 作用：提升功率因数，将脉动的直流电变为平滑的高压直流电（通常为380V左右）。
- 核心元件：PFC控制芯片（如NCP1653、L6562等）、PFC开关管（MOSFET）、PFC电感、PFC二极管、输出滤波电容。
- 故障现象：PFC电路不工作导致输出电压低（约150-200V）,或PFC电路故障导致保险管烧毁。
-
DC-DC主变换电路（核心）：
- 作用：将PFC输出的高压直流电（约380V）通过高频开关变换，隔离并降压为+12V、+5V、+3.3V等低压直流电。
- 核心元件：
- PWM控制器：SG6105（关键芯片）。
- 开关管（MOSFET）：高频开关的核心。
- 开关变压器（主变压器）：实现能量传递和电气隔离。
- 次级整流滤波电路：快恢复/肖特基二极管、低压电解电容、LC滤波电路。
- 故障现象：输出电压无、偏高、偏低、不稳，发出“吱吱”叫声。
-
待机与辅助电源：
- 作用：为主PWM控制器和待机电路提供工作电压（通常为+5VSB），当电脑关机但电源线未拔时,此电路工作。
- 核心元件：一个小型变压器（待机变压器）、光耦、稳压管（如431）、PWM控制器（如KA5M03等）。
- 故障现象：无法开机（按开机键无反应），但+5VSB电压可能正常或异常。
-
反馈与保护电路：

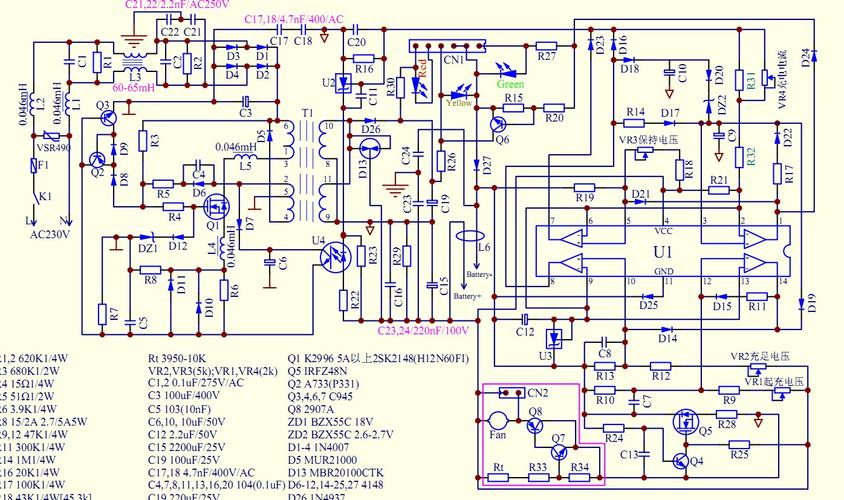

（图片来源网络，侵删）- 电压反馈：通过光耦和431精密稳压管，将次级电压采样反馈给初级PWM控制器,以稳定输出电压。
- 保护电路：包括过压、过流、过温、短路保护等，保护电路动作时，电源会停止工作或进入间歇工作状态，导致无输出或发出“吱吱”声。
维修流程与步骤（“望闻问切”）
第一步：目视检查——“望”
- 检查保险管是否发黑、熔断，这是判断故障范围的首要步骤。
- 保险管完好：说明后级电路存在严重短路，或电源未工作，重点检查PFC电路的MOSFET、主变换电路的MOSFET、整流桥是否击穿。
- 保险管熔断：说明初级侧存在短路，重点检查整流桥、PFC开关管、主开关管、输入滤波电容是否击穿。
第二步：通电测试——“闻、听”
警告：在确认无明显短路元件后，才可通电测试！强烈建议使用隔离变压器和假负载。
-
测待机电压（+5VSB）：
- 将电源的绿线（PS-ON）和任意黑线（地）短接,强制开机。
- 测量紫色线（+5VSB）与黑色线（地）之间的电压。
- 正常：应为稳定的+5V，如果正常，说明待机电路工作正常,问题在主PFC或主变换电路。
- 异常：为0V或偏低，说明待机电路有故障，需检查待机变压器、相关二极管、稳压管431、光耦等。
-
测主电压（+12V）：
- 5VSB正常,短接绿黑线开机。
- 用假负载接在+12V和地之间。
- 听声音：
- “嗞嗞”声或“吱吱”声：这是电源在保护状态下的典型声音，原因可能是：
- 负载过重或短路。
- 反馈环路开路（光耦、431、431的基准电阻损坏）。
- 输出电压采样电阻开路或变值。
- PWM控制器（SG6105）本身损坏。
- 无任何声音：说明主电路未启动，原因可能是：
- PFC电路未工作,导致主变换电路输入电压过低。
- SG6105及其外围电路（VCC供电、启动电阻、振荡电阻）未工作。
- 主变换电路有开路性故障。
- “嗞嗞”声或“吱吱”声：这是电源在保护状态下的典型声音，原因可能是：
第三步：分段测量，逐步排查——“切”
这是维修的核心环节,结合万用表和示波器进行。
场景1：保险管熔断
- 静态测量：断电，用万用表二极管档或电阻档测量整流桥、PFC开关管、主开关管的D-S极之间是否击穿短路，如果击穿，需更换并继续检查导致其损坏的原因（如驱动电阻开路、G-S极间的小电容短路、PWM芯片损坏等）。
- 动态测量：更换保险管后，在输入端串联一个220V/100W白炽灯泡作为限流保护，通电观察灯泡是否闪亮后熄灭（正常）或一直亮（说明仍有短路）。
场景2：保险管完好，但无输出
- 检查待机电路：确保+5VSB电压正常。
- 检查PFC电路：
- 测量PFC输出电容两端的电压，正常应为380V左右。
- 如果电压很低（约300V），说明PFC电路未工作，检查PFC控制芯片、PFC开关管及其驱动电路。
