第一部分：柔性直流输电技术详解
什么是柔性直流输电？
柔性直流输电,也称为电压源换流器型高压直流输电，是一种基于可关断电力电子器件（如IGBT）和脉宽调制技术的新一代直流输电技术。
传统直流输电（HVDC-LCC，基于晶闸管）好比只能“单向、定量”地泵水，且需要强大的交流电网来“支撑”它启动和运行，而柔性直流输电则像一个“智能、双向、可调”的变频水泵，可以精确控制水流（功率）的方向和大小，并且可以在没有外部交流电网的“孤岛”上独立运行。
核心工作原理与技术特点
核心原理： 与传统直流输电依赖电网换相不同，柔性直流输电的换流器（核心设备）自身就能完成换相，它通过高速、精确地控制IGBT等开关器件的导通与关断，生成所需的交流电压波形，通过控制这个输出电压的幅值和相位，就可以独立控制输送功率的大小和方向。
关键特点（“柔性”所在）：
-
独立控制有功和无功功率：
（图片来源网络，侵删）- 有功功率决定了输送多少电能（P）。
- 无功功率决定了电压的稳定性（Q）。
- 优势：可以像“调音台”一样，精确调节一侧的无功，为另一侧的交流电网提供电压支撑，无需额外安装无功补偿设备。
-
无需外部电网提供换相电压：
- 优势：可以连接“弱交流系统”甚至无源网络（如海上孤岛油田、偏远小岛），这是传统直流输电无法做到的。
-
可方便地实现多端直流网络：
- 传统直流输电多为点对点（两端），扩建新端非常复杂。
- 优势：柔性直流可以轻松构建“一点对多点”或“多点对多点”的直流电网，适合构建区域性的直流输电网络。
-
能实现黑启动：
- 优势：可以在完全停电的区域内，从零开始启动整个电网，为系统恢复提供关键支持。
-
谐波含量低，电能质量高：
通过PWM技术,可以产生非常接近正弦波的交流电压，对电网的谐波污染小。
-
占地面积小，环境友好：
无需大量的换相变压器和无功补偿装置,滤波系统也相对简化，因此占地面积更小。

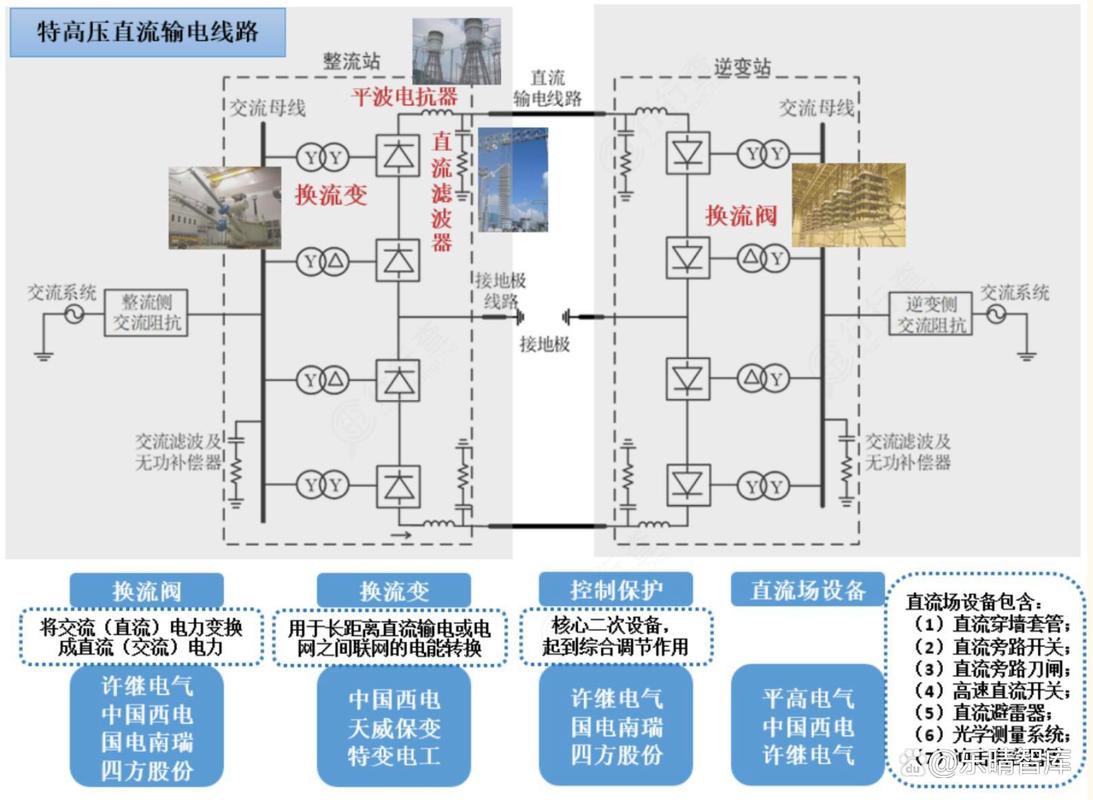

主要组成部分
一个典型的柔性直流输电系统包括：
- 换流站：核心部分，包含换流阀、换流变压器、交流滤波器、直流电容器等。
- 直流输电线路：可以是电缆（海底电缆或地下电缆）或架空线路。
- 控制和保护系统：系统的“大脑”，负责实时监控、控制指令下发和故障保护。

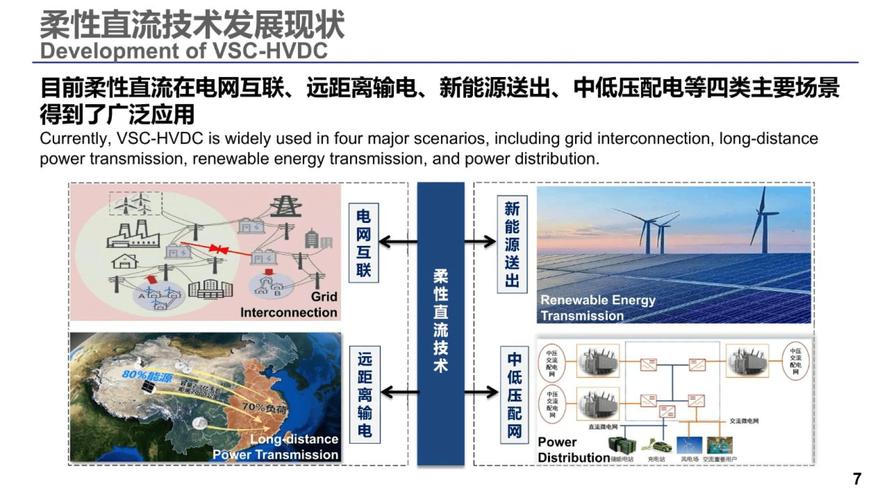

典型应用场景
正是由于其独特的优点,柔性直流输电在以下领域具有不可替代的优势：
- 大规模海上风电并网：海上风电场远离陆地，形成无源网络，柔性直流是最佳并网方案。
- 城市中心电网增容：在城市地下铺设电缆，解决输电走廊紧张的问题，同时为城市电网提供电压支撑。
- 异步电网互联：连接不同频率、不同步的交流电网（如全国联网中的区域间），实现功率的灵活互济。
- 孤岛供电：为偏远海岛、海上石油平台等地区提供稳定可靠的电力。
- 多端直流网络构建：构建区域性的直流电网，优化资源配置，提高供电可靠性。
第二部分：柔性直流输电标准
标准是技术发展的基石和保障,柔性直流输电的标准体系随着技术的成熟和应用而不断完善，这些标准主要来自国际电工委员会和各国国家标准/行业组织。
国际标准
国际电工委员会是制定柔性直流输电国际标准的核心机构,其技术委员会TC 115专门负责“直流输电系统”的标准。
-
IEC 62543: High-voltage direct current (HVDC) power transmission using voltage sourced converters (VSC)
- 地位：这是柔性直流输电领域的“纲领性”标准。
- 涵盖了VSC-HVDC系统的基本要求、设计原则、性能、试验方法、安全等各个方面，它为整个行业提供了统一的技术框架。
-
IEC 61954: High-voltage direct current (HVDC) power transmission using voltage sourced converters (VSC) - DC side filter
专门针对直流侧滤波器的标准,规定了滤波器的性能要求、设计方法和测试。
-
IEC 62477: Power electronic converter systems and equipment - General requirements
虽然不专门针对直流输电,但包含了换流阀等电力电子转换系统的通用安全要求和性能要求。
-
其他相关标准：
- IEC 61869系列：关于电流、电压互感器的标准，适用于直流测量。
- IEC 62271系列：高压开关设备和控制设备的标准，其中也涵盖了直流断路器等设备。
中国标准
中国在柔性直流输电领域处于世界领先地位,拥有多项世界级工程（如舟山多端柔直、张北柔直工程），中国的标准体系也非常完善和具有前瞻性。
-
GB/T 31489-2025 《高压直流输电系统采用电压源换流器 第1部分：功能规范》
- 地位：中国的纲领性标准，对应IEC 62543。
- 规定了VSC-HVDC系统的功能要求、性能指标和运行控制原则。
-
GB/T 31490-2025 《高压直流输电系统采用电压源换流器 第2部分：性能要求》
规定了系统的稳态性能、暂态性能、动态性能、电能质量、可靠性等具体指标。
-
GB/T 31491-2025 《高压直流输电系统采用电压源换流器 第3部分：控制与保护》
详细规定了系统的控制策略、保护配置和功能要求。
-
NB/T 42115-2025 《柔性直流输电系统换流阀技术规范》
专门针对换流阀这一核心设备的技术要求。
-
NB/T 42116-2025 《柔性直流输电系统直流侧滤波器技术规范》
针对直流滤波器的专门规范。
-
能源行业标准：国家能源局也发布了一系列关于设计、施工、验收和运行维护的行业标准，如《柔性直流输电系统设计技术规定》等。
其他国家标准
-
IEEE标准（美国电气电子工程师学会）：
- IEEE 1547系列：分布式能源并网标准，其中部分条款也适用于柔性直流接入系统。
- IEEE Std 1451系列：关于换流阀测试和接口的标准。
- IEEE P2030系列：能源互联网和智能电网标准，柔性直流是其中的关键技术。
-
CIGRE标准（国际大电网会议）：
- CIGRE不强制制定标准,但其发布的技术专题报告 和绿皮书 在全球范围内具有极高的权威性和影响力，这些报告总结了最新的工程实践、技术挑战和未来发展趋势，是制定标准的重要参考。
总结与展望
| 特性/方面 | 柔性直流输电 | 传统直流输电 |
|---|---|---|
| 换流器类型 | 电压源换流器 (VSC) | 电流源换流器 (LCC) |
| 核心器件 | IGBT等可关断器件 | 晶闸管 |
| 无功控制 | 独立、灵活控制 | 需要外部无功补偿 |
| 适用电网 | 强、弱、无源系统 | 强交流系统 |
| 多端应用 | 方便、灵活 | 困难、复杂 |
| 谐波 | 低，PWM控制 | 较高，需要滤波 |
| 成本 | 较高（受限于电力电子器件） | 较低（技术成熟） |
未来发展趋势：
- 电压等级和容量提升：从目前的±320kV向±500kV甚至更高电压等级发展，以输送更大功率。
- 模块化多电平换流器：成为主流拓扑，其模块化设计便于扩展和维护。
