电气设备安装与调试技术：从理论到实践的全面指南
电气设备安装与调试是电力系统、工业自动化、建筑电气等领域中至关重要的环节，它不仅关系到设备能否正常运行，更直接关系到生产安全、电能质量和系统寿命，这项技术是一门融合了电工学、电子学、自动化控制、机械安装和安全管理等多学科知识的综合性实践技术。
（图片来源网络，侵删）
核心概念与重要性
-
电气设备安装 指将电气设备（如变压器、开关柜、电机、电缆、PLC、变频器等）按照设计图纸、技术规范和安全标准，进行固定、接线、组装和连接的物理过程，其核心是“正确、牢固、规范”。
-
电气设备调试 指在安装工作完成后，对电气系统进行一系列的检查、测试、调整和试运行，以验证系统设计是否正确、设备性能是否达标、各部分功能是否协调，最终使系统达到安全、稳定、高效运行状态的技术过程，其核心是“验证、优化、安全”。
-
重要性
- 安全第一：安装调试不当是引发电气火灾、触电事故、设备损坏的主要原因之一。
- 保障功能：确保设备能实现其设计功能，满足生产工艺或生活用电需求。
- 提高效率：良好的调试能优化设备运行参数，减少能耗，提高生产效率。
- 延长寿命：正确的安装和调试可以减少设备早期故障，延长其使用寿命。
- 质量保证：是整个工程项目质量验收的关键环节。
安装与调试的核心流程
整个过程可以分为准备阶段、安装阶段、调试阶段和竣工验收阶段。
（图片来源网络，侵删）
准备工作
-
技术准备
- 图纸会审：仔细阅读电气原理图、接线图、布局图、系统图等，理解设计意图，发现图纸中的矛盾或错误。
- 规范学习：熟悉相关的国家标准、行业标准和安全规程（如GB 50171《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》、GB 50168《电缆线路施工及验收规范》等）。
- 方案编制：制定详细的施工组织设计、安全措施和技术方案。
-
物资与工具准备
- 设备材料：核对到货的设备、元器件、电缆、桥架、管材等的规格、型号、数量是否与图纸一致，并进行外观检查。
- 施工工具：准备电工工具（万用表、钳形表、兆欧表、验电笔、压线钳等）、机械工具（电钻、扳手、扭矩扳手等）、起重工具（吊车、倒链等）和调试仪器（示波器、信号发生器、综保测试仪等）。
-
现场准备
- 基础验收：检查设备基础、预埋件、预留孔洞的位置、尺寸和强度是否符合要求。
- 场地清理：清理安装现场，确保道路畅通，具备施工条件。
- 安全措施：设置安全警示标识，准备消防器材，办理工作票等。
安装施工
-
基础与支架安装

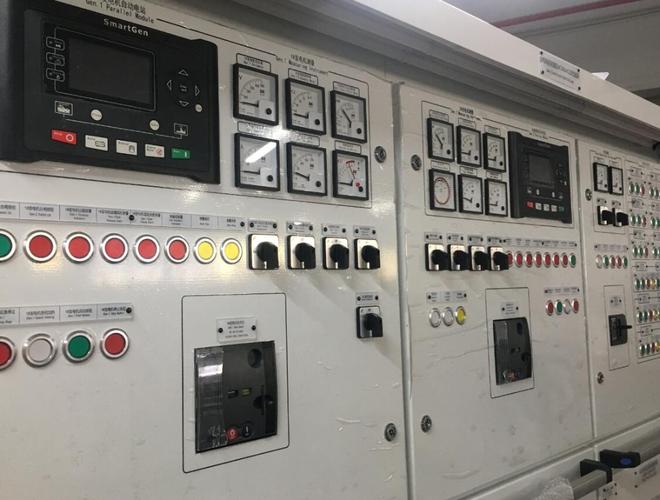

（图片来源网络，侵删）- 按图纸要求安装控制柜、配电柜、变压器等设备的基础槽钢或支架。
- 关键点：找平、找正，确保水平度和垂直度符合规范。
-
设备就位与固定
- 将设备吊装或搬运至指定位置。
- 使用地脚螺栓将设备牢固固定在基础上。
- 关键点：固定牢固可靠，振动设备应采取防震措施。
-
桥架/线管敷设
- 敷设用于容纳和保护电缆的桥架或线管。
- 关键点：路径合理，布局整齐，固定牢固，弯曲半径符合要求，接地良好。
-
电缆敷设与接线
- 按照电缆清册,将不同规格、不同用途的电缆敷设至指定位置。
- 进行电缆头制作和接线。
- 关键点：
- 相序正确：A、B、C三相颜色正确，相位一致。
- 连接可靠：螺栓紧固力矩符合要求，接线端子无松动。
- 工艺美观：横平竖直，线号清晰，绑扎整齐。
- 安全距离：保证足够的电气安全距离和爬电距离。
系统调试
这是技术含量最高、风险最大的阶段，必须遵循“先静态后动态、先分项后整体、先单机后联调”的原则。
-
调试前检查
- 外观检查：所有接线是否正确、牢固，有无裸露带电部分，接地系统是否可靠。
- 绝缘检查：使用兆欧表（摇表）测量回路绝缘电阻，包括相间绝缘、相对地绝缘，确保无短路、接地现象，这是绝对不能省略的安全步骤。
- 回路导通检查：使用万用表通断档检查控制回路、信号回路的通断情况，确保接线正确。
-
分系统调试
- 电源系统调试：检查变压器输出电压、相序是否正确；检查各级保护装置（断路器、熔断器）的动作值是否整定正确。
- 控制回路调试：给控制回路（如PLC、继电器回路）送上控制电源，模拟操作按钮、开关，检查对应的接触器、继电器是否能正确吸合和释放。
- 保护系统调试：使用继电保护测试仪，模拟各种故障（如过流、短路、接地），检验保护装置是否能可靠动作，并发出正确的信号。
- 单机调试：在不带负载的情况下，启动电机（如泵、风机），检查电机转向是否正确，有无异响、振动，运行电流是否正常。
-
联动调试与试运行
- 系统联动：将所有分系统连接起来，进行模拟联动操作，启动一个设备，检查其上下游设备、信号系统、报警系统是否按逻辑顺序启动或停止。
- 空载试运行：在系统不带生产负载的情况下，连续运行一段时间（如2-4小时），监测各运行参数（电压、电流、温度、振动等），检查系统稳定性。
- 负载试运行：在确认空载运行一切正常后，逐步增加负载至额定值，进行全面考核，这是对整个安装调试工作的最终检验。
竣工验收
- 整理资料：整理所有施工记录、测试报告、调试记录、设计变更文件等，形成竣工资料。
- 现场清理：清理现场，拆除临时设施，恢复场地原貌。
- 移交：向业主或运营单位进行技术交底，办理工程移交手续。
关键技术与工具
- 安装关键技术：
- 电缆头制作工艺：其质量直接影响电缆的绝缘水平和寿命。
- 接地技术：确保系统等电位连接，防止电击和设备损坏。
- 扭矩紧固技术：保证电气连接点的长期可靠性，避免因接触电阻过大而发热。
- 调试关键技术：
- PLC/DCS编程与逻辑测试：理解工艺流程，编写和调试控制程序。
- 参数整定：根据设备特性和工艺要求，精确设定变频器、软启动器、保护装置的参数。
- 故障诊断与排除：利用仪器和经验，快速定位和解决系统故障。
- 常用工具与仪器：
- 基础工具：螺丝刀、剥线钳、压线钳、电工刀。
- 测量仪表：万用表、钳形电流表、兆欧表（摇表）、相序表。
- 高级仪器：示波器（观察信号波形）、继电保护测试仪、综保测试仪、红外热像仪（检测过热点）。
安全规范与标准
- “安全第一，预防为主”是贯穿始终的最高准则。
- 停电、验电、挂接地线、设遮栏、挂标示牌是电气作业的“安全技术措施”。
- 工作票制度、操作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度是电气作业的“组织措施”。
- 所有人员必须经过专业培训并持证上岗（如电工证）。
未来发展趋势
- 智能化与数字化：
- BIM技术应用：在设计阶段进行管线
