电视机维修涉及高压电，有触电危险，且需要专业工具和知识，如果您没有相关经验，强烈建议您寻求专业维修人员的帮助，或者直接考虑更换新电视。以下内容仅供具备一定电子基础和动手能力的技术人员参考。

（图片来源网络，侵删）

第一步：安全准备与初步诊断

在拆开电视机之前,安全永远是第一位的。

断电并放电：
- 拔掉电源线。
- 按下电视机的电源按钮,尝试消耗掉内部电容中存储的残余电荷。
- 对于有经验的维修人员，会使用带绝缘手柄的螺丝刀或专用放电工具，对电源板上的大容量滤波电容（通常是体积很大的圆柱形电容）进行短路放电，以确保完全安全。
准备工具：
- 螺丝刀套装（十字、一字,可能需要六角或星形）
- 绝缘手套和护目镜
- 万用表（必备，用于测量电压、电阻、通断）
- 电烙铁、焊锡、松香、吸锡器或吸锡线
- 塑料撬棒（避免划伤外壳）
- 可能需要热风枪（拆卸BGA芯片）
观察故障现象：
（图片来源网络，侵删）
- 不开机： 按电源键后，指示灯是否亮？是什么颜色（红/蓝/黄）？是否有声音？
- 黑屏/无图像： 有声音吗？背光是否亮？（用手电筒贴近屏幕仔细看，能看到非常暗的图像吗？）
- 图像异常： 花屏、竖线/横线、图像闪烁、色彩失真等。
- 声音异常： 无声、有杂音、声音小。

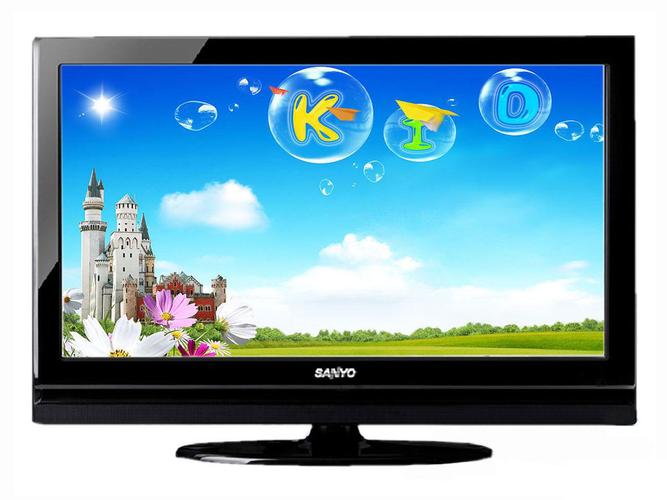

LCD-32CA320 是一台比较老式的液晶电视，通常采用模块化设计,主要包含以下几个核心电路板：

电源板: 通常位于电视的下半部分或侧面，负责将220V交流电转换成电视机内部各个部件所需的各种直流电压（如12V, 5V, 24V, STB 5V等）。
主板: 电视机的“大脑”，负责处理信号（TV、AV、HDMI等）、解码、控制背光和驱动逻辑。
T-CON板: 时序控制板，通常位于屏幕下方或背面，负责控制液晶面板上每个像素点的开关时序，是产生竖线、横线、花屏等问题的关键部件。
背光驱动板: 在一些设计中，它可能集成在电源板上，也可能是一个独立的小板,负责点亮LED背光条。
屏幕: 最昂贵的部分，通常不可修复,一旦损坏只能更换。

拆机步骤：

检查重点：电源板
排查步骤：
1. 目视检查： 检查电源板上的保险丝是否熔断（通常为玻璃管或绿色方形元件），如果保险丝熔断,说明电源板存在严重短路。
2. 测量电压：
  - 如果保险丝完好，通电后测量电源板输出端的电压是否正常（如12V, 5V STB等）。
  - 如果完全没有电压,说明电源板本身损坏。
3. 常见损坏元件：
  - PFC（功率因数校正）电路： 检查PFC开关管（如K2645、K2645J等）、大功率电阻、二极管是否击穿短路。
  - 主开关电路： 检查主开关管、变压器、次级整流二极管、滤波电容是否损坏。
  - 副电源电路： 为待机电路供电，如果损坏,会导致指示灯不亮且无法开机。
4. 维修建议： 电源板故障率高，维修相对复杂，对于普通用户，直接寻找同型号的电源板总成进行更换是最经济、最快捷的方案，在网上搜索“LCD-32CA320 电源板”通常可以找到。

检查重点：主板、屏幕、背光
排查步骤：
1. 听声音： 开机时是否有“嘀”的一声（开机继电器吸合声）？或者是否有高压启动的“滋滋”声？
2. 检查背光：
  - 在较暗的环境下，开机后仔细观察屏幕，如果能看到非常暗的图像，说明主板和屏幕逻辑部分工作正常，问题很可能出在背光电路上。
  - 用万用表测量背光驱动板（或电源板上的背光输出端）是否有高电压输出（通常是几十到一百多伏的直流电）。
  - 常见损坏元件： 背光驱动芯片、升压电感、升压电容、灯条（老化或个别灯珠损坏）。
3. 测量主板供电：
  - 检查主板从电源板得到的12V或24V供电是否正常。
  - 检查主板的CPU、内存等芯片的供电是否正常。
4. 检查复位和时钟信号： 这需要较高的维修技巧,用示波器测量CPU的复位脚和晶振脚是否有正常的波形。
5. 刷机/重置： 有时是软件问题导致，可以尝试寻找该型号的固件（Firmware），通过USB接口进行刷机，如果找不到,可能需要更换主板。

检查重点：T-CON板、屏幕、主板
排查步骤：
1. 判断故障范围：
  - 花屏、乱码、颜色失真： 通常指向T-CON板或主板输出的LVDS信号有问题。
  - 竖线/横线： 90%以上的可能性是T-CON板损坏，因为T-CON板负责控制每个像素，如果其驱动芯片或供电异常，就会产生固定的线状缺陷，少数情况下是屏幕本身损坏（物理损伤或老化）。
  - 图像闪烁： 可能是T-CON板供电不稳,也可能是屏幕排线接触不良。
2. 排查方法：
  - 替换法（最有效）： 找一块同型号的T-CON板进行替换，如果故障消失，则确定是T-CON板问题,网上可以轻松购买到。
  - 测量T-CON板供电： 检查T-CON板从主板得到的3.3V, 5V, 12V等供电是否正常。
  - 检查排线： 重新插拔T-CON板到屏幕的排线，确保接触良好,排线本身也可能损坏。
  - 检查主板LVDS输出： 如果T-CON板和排线都正常，可能是主板输出的LVDS信号有问题,此时需要检查主板上的LVDS发送芯片或相关电路。

检查重点：主板、功放电路、喇叭
排查步骤：
1. 检查静音： 确认电视没有被静音,音量不为零。
2. 测量功放供电： 找到功放芯片（通常是一个带散热片的IC）,测量其供电是否正常。
3. 信号输入： 用万用表测量功放芯片的音频输入端是否有信号电压。
4. 检查功放芯片和喇叭： 如果输入信号正常但输出端没有，很可能是功放芯片损坏，可以测量喇叭本身是否完好（通断测试）。
5. 软件问题： 尝试重置电视或刷机。

故障现象	最可能的原因	建议维修方案
完全不开机，指示灯不亮	电源板故障	更换电源板总成（最推荐）
指示灯亮，不开机/无图像	背光不亮 / 主板故障	检查背光
