LED32E29X是一款常见的32英寸LED液晶电视，广泛应用于家庭和办公场所，在使用过程中，可能会遇到各种故障问题，如不开机、无图像、无声音、屏幕闪烁等，本文将详细介绍LED32E29X电视的常见故障及其维修方法,帮助用户快速定位问题并进行修复。

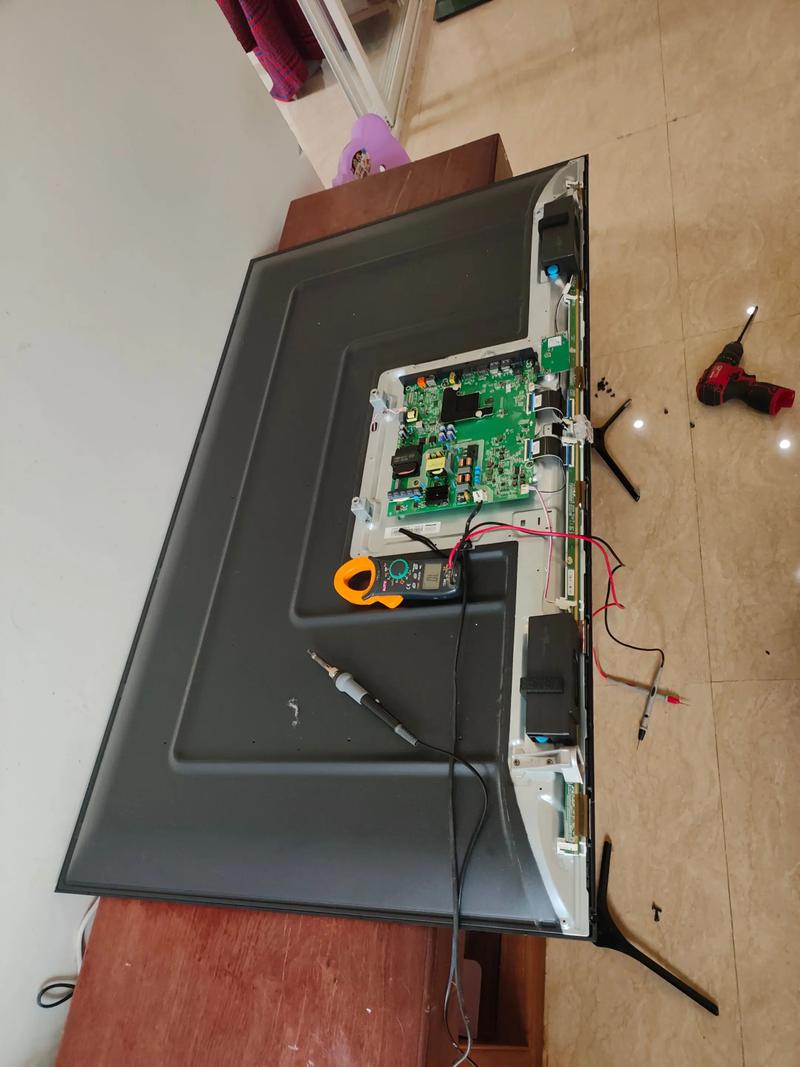

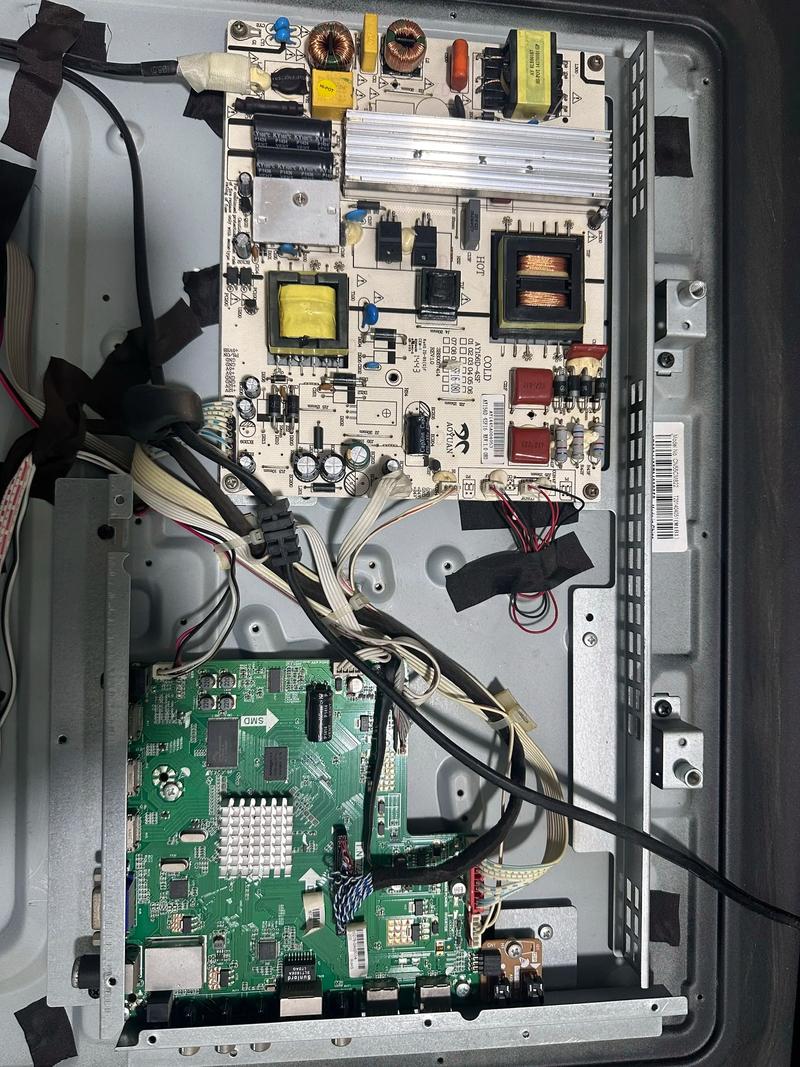

我们需要了解LED32E29X电视的基本工作原理，该电视主要由电源板、主板、背光驱动板、屏幕组件等部分组成，电源板负责将市电转换为各部分所需的电压；主板是电视的核心，负责信号处理和控制；背光驱动板为屏幕背光提供电源；屏幕组件则负责显示图像，当电视出现故障时，应先观察故障现象,然后根据现象逐步排查可能的原因。
不开机故障维修
不开机是电视最常见的故障之一，表现为按遥控器或电源键后电视无任何反应，指示灯不亮,此类故障通常与电源板有关。
-
电源板故障：电源板是电视的供电核心，若其损坏，将导致整机无法工作，维修时，首先检查电源板上的保险丝是否熔断，若保险丝熔断，需进一步检查整流桥、开关管等元件是否击穿，常见故障点为PFC电路中的大功率电阻开路或开关管短路，更换损坏元件后，需测量各路输出电压是否正常（如12V、5V、24V等），若电压异常,需检查反馈电路和稳压电路。
-
电源开关电路故障：若电源指示灯不亮但保险丝完好，可能是开关电路未工作，检查启动电阻是否开路，或PWM控制器（如OB2269）是否损坏，更换损坏元件后,通电测试。
（图片来源网络，侵删） -
主板故障：若电源板输出正常但电视仍不开机，可能是主板未接收到电源板的供电信号，检查主板与电源板的连接线是否松动,或主板上的电源管理芯片是否损坏。
无图像或图像异常维修
无图像或图像异常（如花屏、黑屏但背光亮）通常与主板、屏幕或背光驱动板有关。
-

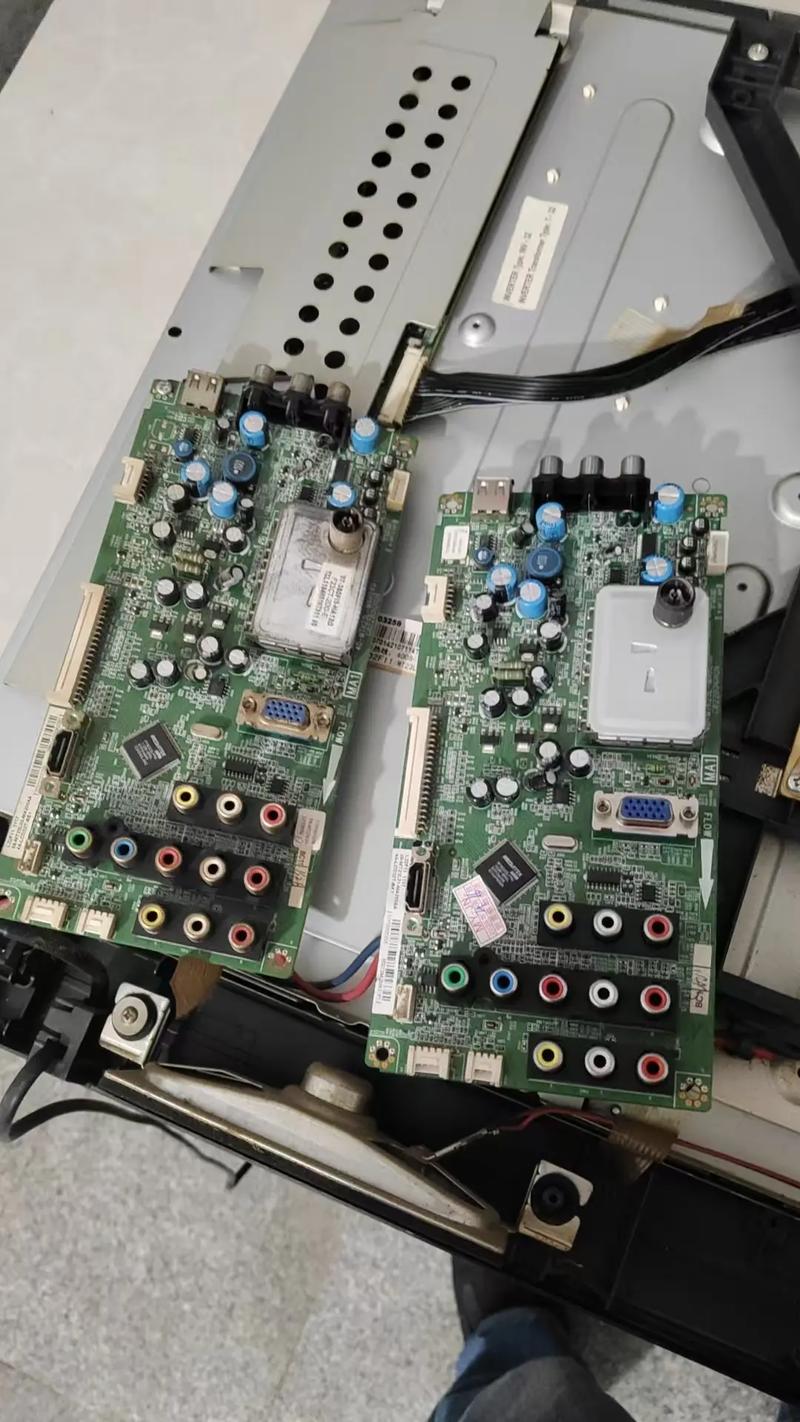

主板故障：主板负责处理视频信号，若其损坏，可能导致无图像，检查主板上的晶振是否起振，或解码芯片（如RTD2660）是否工作正常，若主板无供电，需检查电源管理芯片，AV/TV切换电路故障也可能导致无图像,需检查相关接口和切换芯片。
-
屏幕组件故障：若背光正常但无图像，可能是屏幕组件损坏，检查屏幕排线是否松动，或TCON板（时序控制板）是否工作正常，TCON板故障会导致图像花屏或黑屏，可通过测量其供电和输入信号判断，若TCON板损坏,需更换整个组件。
（图片来源网络，侵删） -
背光驱动板故障：若屏幕背光不亮，可能是背光驱动板故障，检查背光驱动板上的保险丝是否熔断，或升压电路中的MOS管、电容是否损坏，常见故障点为背光驱动芯片（如OZ9926）损坏,需更换芯片并检查周边元件。
无声音或声音异常维修
无声音或声音异常通常与音频处理电路或扬声器有关。
-
音频处理电路故障：主板上的音频处理芯片（如TPA3116）负责处理音频信号，若其损坏，会导致无声音，检查音频芯片的供电是否正常，或静音电路是否误触发，音频接口松动或腐蚀也可能导致无声,需清洁或更换接口。
-
扬声器故障：若音频处理电路正常但扬声器无声，可能是扬声器损坏，可用万用表测量扬声器阻抗，若开路或短路，需更换扬声器，音频放大电路故障也可能导致声音失真,需检查放大芯片周边元件。
屏幕闪烁或亮度不均维修
屏幕闪烁或亮度不均匀通常与背光驱动电路或屏幕本身有关。
-
背光驱动电路故障：背光驱动电路中的电容老化或虚焊可能导致闪烁，检查背光驱动板上的滤波电容是否鼓包或漏液，或升压电路中的电感是否开路，更换损坏元件后,测试背光亮度是否稳定。
-
屏幕故障：若背光正常但屏幕局部亮度不均，可能是屏幕老化或受压损坏，此类故障难以修复,通常需更换整个屏幕组件。
维修注意事项
- 安全第一：维修前务必断开电源，避免触电，电源板部分存在高压,需谨慎操作。
- 工具准备：维修需准备万用表、示波器、电烙铁等工具,确保测量准确。
- 元件代换：更换元件时，需使用同型号或参数相近的元件,避免二次损坏。
- 逐步排查：根据故障现象，由简到繁逐步排查,避免盲目拆解。
维修流程表
| 故障现象 | 可能原因 | 检查方法 | 解决方案 |
|---|---|---|---|
| 不开机 | 电源板故障 | 检查保险丝、输出电压 | 更换损坏元件 |
| 不开机 | 主板故障 | 检查主板供电、电源管理芯片 | 更换主板或芯片 |
| 无图像 | 主板故障 | 检查视频信号、解码芯片 | 修复或更换主板 |
| 无图像 | 屏幕组件故障 | 检查排线、TCON板 | 更换屏幕组件 |
| 无声音 | 音频处理电路故障 | 检查音频芯片、供电 | 更换音频芯片或接口 |
| 屏幕闪烁 | 背光驱动电路故障 | 检查背光驱动板、电容 | 更换损坏元件 |
相关问答FAQs
Q1：LED32E29X电视开机后指示灯亮但屏幕黑，如何排查？
A：首先检查背光是否亮，若背光亮但无图像，可能是主板或屏幕故障，可用手电筒照射屏幕，若有微弱图像，说明主板或TCON板故障；若无图像，可能是背光驱动板故障，建议测量主板和背光驱动板的供电及信号,逐步排查。
Q2：电视出现花屏现象，如何维修？
A：花屏通常由主板或屏幕故障引起，首先检查屏幕排线是否松动或氧化，若排线正常，可能是TCON板或解码芯片故障，可用示波器测量TCON板的输入信号是否正常，若信号异常，需更换主板；若信号正常但花屏,需更换TCON板或屏幕组件。
