光缆架空敷设技术要求
施工前准备
-
图纸会审与技术交底：

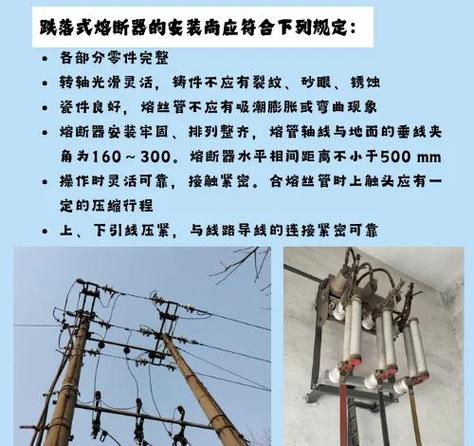

（图片来源网络，侵删）- 要求： 施工前必须熟悉施工图纸，理解设计意图和技术要求，设计单位、建设单位、监理单位和施工单位需共同进行图纸会审，明确敷设路由、预留长度、接头位置、电杆型号等关键信息。
- 交底： 施工方需对所有施工人员进行详细的技术和安全交底，确保每个人都清楚施工流程、质量标准和安全注意事项。
-
路由复测与定位：
- 要求： 按照设计图纸进行现场复测，确定电杆（或抱杆、墙担）的准确位置，复测时需考虑地形地貌、跨越物（道路、河流、建筑物等）以及与其他设施的间距要求。
- 定位： 在电杆等安装位置做好标记，确保路由顺直、转角合理。
-
材料与工具检查：
- 光缆：
- 型号规格： 必须与设计要求一致，通常为非金属加强件（如FRP）或自承式光缆（ADSS）。
- 外观检查： 光缆护套应无破损、无气泡、无挤压变形，缆盘应完好,端头封装严密。
- 测试： 敷设前应对光缆进行开盘测试，检查光纤衰减、长度等指标,确认无断纤。
- 金具与附件：
- 种类规格： 挂钩、抱箍、拉线、绝缘子、防震鞭（ADSS光缆必备）等型号、规格必须符合设计要求。
- 质量检查： 镀锌层应完好无锈蚀，转动部件应灵活,机械强度应满足要求。
- 施工机具： 放缆机（或缆盘支架）、牵引机、OTDR（光时域反射仪）、光功率计、熔接机、安全带、滑轮、紧线器等必须性能良好,并经过校验。
- 光缆：
-
光缆单盘测试：
- 要求： 在敷设前，必须对到货的光缆进行单盘测试，记录测试结果，作为竣工资料的一部分，测试项目主要包括：
- 光纤衰减： 使用OTDR和光源、光功率计进行测试,应符合出厂标准。
- 光纤长度： 核对光缆长度与出厂长度,确保无误。
- 光纤完整性： 检查有无断点。
- 要求： 在敷设前，必须对到货的光缆进行单盘测试，记录测试结果，作为竣工资料的一部分，测试项目主要包括：
敷设工艺要求
-
布放与牵引：

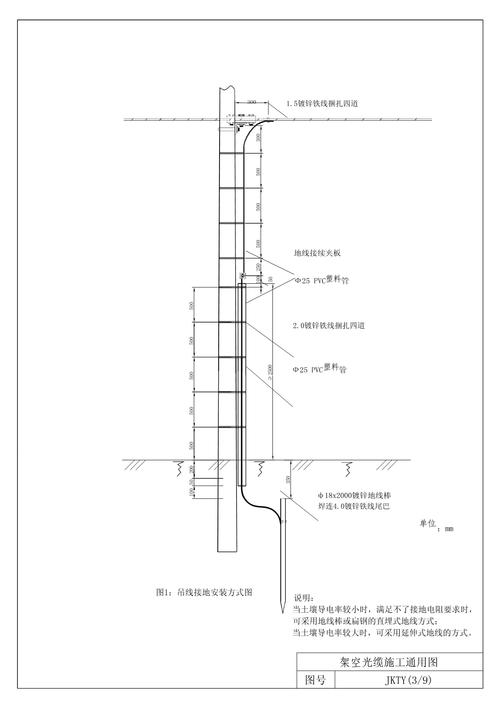

（图片来源网络，侵删）- 要求： 光缆敷设应采用“人力牵引”或“机械牵引”相结合的方式，严禁采用“死拉硬拽”的方式。
- 牵引力： 牵引力的控制是核心，牵引力应小于光缆允许的最大张力（由厂家提供），一般不应超过光缆允许张力的80%，对于ADSS光缆，还需考虑与电力线的安全距离和电场强度,其张力计算更为复杂。
- 牵引速度： 应保持均匀，一般为15-20米/分钟，速度过快易损伤光缆,过慢则效率低下。
- 弯曲半径： 整个敷设过程中，光缆的弯曲半径必须大于其允许的最小动态弯曲半径（通常为光缆直径的20倍以上），静态弯曲半径通常为25倍,严禁小角度弯折光缆。
- 盘上余缆： 敷设时，缆盘应置于稳固的支架上，并能自由转动，光缆从缆盘上方放出，避免与地面摩擦，缆盘转动应与光缆前进方向同步,防止缆盘出线太快导致堆积或打结。
-
光缆布放后的固定：
- 挂钩间距： 光缆应使用专用挂钩进行悬挂，挂钩间距要求均匀，一般为50厘米（±5厘米），在电杆、转角、接头等处可适当缩小间距,以保持光缆稳定。
- 挂钩程式： 挂钩的尺寸应与光缆外径相匹配,确保光缆能轻松放入且不会在挂钩内晃动。
- 光缆余留：
- 电杆处： 在每根电杆上，光缆应预留适当的余量（通常为1.5-2米），用于日后维护和接续，余缆应整齐地盘绕在电杆上，并用扎带或专用余缆架固定,盘圈直径不应小于60厘米。
- 接头处： 接头盒两侧必须预留足够的光缆（通常为6-12米），用于熔接和故障抢修，预留光缆应妥善盘放,固定在接头盒旁的电杆上。
- 跨越处： 跨越铁路、公路、河流时，两端电杆上应适当增加预留长度,并做好保护和固定。
-
特殊地段处理：
- 转角杆： 在转角杆处，应使用双吊线或辅助吊线来固定光缆,防止光缆因张力过大而受损。
- 跨越：
- 跨越公路/铁路： 光缆与路面/轨面的垂直距离应符合规范（通常不小于7米），跨越档内不得有接头，并应采用保护措施,如加装钢管或保护套。
- 跨越电力线： 必须保持足够的安全距离，ADSS光缆需经过专业的电气计算，确定挂点位置，防止电腐蚀，跨越时,应采取停电或搭设保护架等安全措施。
- 坡度变化： 在坡度变化较大的地方，应设置“伸缩弯”（即Ω弯），以适应温度变化和光缆自身的伸缩,避免应力集中。
-
ADSS光缆特殊要求：
- 挂点选择： 必须根据电力线的电压等级、电场分布和光缆的承重要求，通过专业软件计算确定最佳挂点位置,确保光缆在运行中不受电腐蚀。
- 防震措施： 在风振严重地区（如开阔地带、风口），必须按设计要求安装防震鞭或防振条,以防止微风振动导致光缆疲劳断裂。
- 相间距离： ADSS光缆与电力线的相间距离必须满足安全规程要求。
安全规范要求
-
高空作业安全：
（图片来源网络，侵删）- 所有登高作业人员必须持有有效证件，佩戴合格的安全帽、安全带,穿防滑鞋。
- 安全带应“高挂低用”,挂在牢固可靠的构件上。
- 登高工具（脚扣、登高板）应定期检查,确保完好。
-
与电力线安全距离：
- 施工前必须确认电力线是否带电，与带电体必须保持足够的安全距离（具体距离需根据电压等级而定，通常10kV线路至少保持1.5米）。
- 严禁在雷雨、大雾、大雪等恶劣天气下进行高空作业,尤其是在电力线附近。
- 如需在电力线附近进行复杂操作，必须申请停电，并严格执行停电、验电、挂接地线的安全措施。
-
交通安全：
- 在公路、街道上施工时，必须按规定设置安全警示标志、路锥、夜间警示灯等,必要时请交通管理部门协助疏导交通。
- 施工人员不得在施工区域外随意走动。
-
缆盘搬运与架设：
- 缆盘滚动方向必须与光缆敷设方向一致。
- 架设缆盘时，必须使用千斤顶等工具,严禁将缆盘直接从车上推下或抛下。
竣工验收要求
-
路由与敷设质量检查：
- 检查光缆路由是否符合设计图纸,转角是否合理。
- 检查挂钩间距是否均匀、一致，光缆有无挤压、损伤。
- 检查电杆上的余缆盘绕是否整齐、固定是否牢固。
-
光缆电气性能测试：
- 中继段测试： 光缆敷设完成后,需对整条中继段进行测试。
- 测试项目：
- 光纤衰减： 使用OTDR测试,测试结果应满足设计要求。
- 光纤后向散射信号曲线： 曲线应无异常事件（如台阶、菲涅尔反射）,接头损耗应合格。
- 光纤通道总衰减： 使用光源和光功率计进行测试,应满足系统设计要求。
-
资料整理与归档：
- 竣工图纸： 绘制实际的敷设路由图、杆路图、接头位置图等。
- 测试报告： 包含光缆单盘测试记录、中继段测试报告。
- 隐蔽工程记录： 对隐蔽工程（如拉线地锚埋深）进行拍照和记录。
- 其他文件： 设计变更文件、施工日志、验收报告等。
通过严格遵守以上技术要求，可以确保光缆架空敷设工程的质量，为通信网络的长期、稳定、可靠运行奠定坚实的基础。
