安川伺服驱动器维修终极指南
前言：维修前的核心原则
安川伺服驱动器以其高精度和高可靠性著称,但任何电子设备都可能因各种原因出现故障，维修伺服驱动器是一项技术性很强的工作，需要电子技术、电机控制和自动化知识的结合。

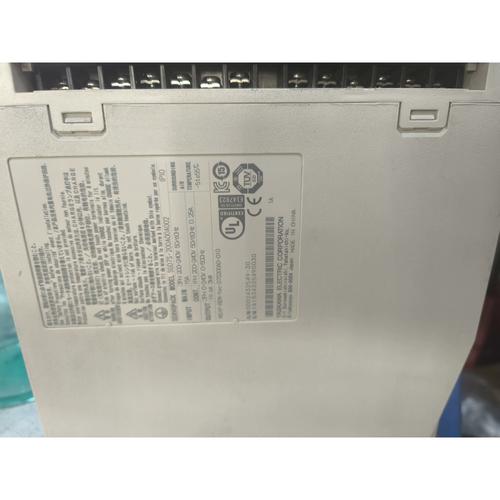

（图片来源网络，侵删）
核心原则：
- 安全第一：伺服系统在运行时带有高电压，维修前必须断电并等待电容完全放电。
- 先外后内：优先排查外围电路和参数设置，不要轻易拆开驱动器。
- 先软后硬：先检查软件、参数、通讯，再检查硬件。
- 由简到繁：从最基本、最可能的原因开始排查。
- 记录与备份：在修改参数或进行任何操作前，务必备份当前参数。
第一部分：维修前的准备工作
1 安全准备
这是最重要的一步,忽视它可能导致严重的人身伤害或设备损坏。
- 断电：切断驱动器的主电源输入（如R, S, T）和控制电源。
- 放电：等待至少 5-15分钟，伺服驱动器内部的母线电容会储存高压电，即使断电后仍可能带电，使用万用表的电压档测量直流母线电压（P和N端子之间），确认电压已降至安全范围（如 < 30V DC）。
- 隔离：确保设备与电机、编码器等外部连接完全断开。
- 工具：准备绝缘工具，佩戴防静电手环，防止静电损坏电路板上的敏感元器件。
2 工具与资料准备
- 基本工具：
- 万用表（数字万用表）
- 示波器（用于检测信号波形，高级维修必备）
- 电烙铁、吸锡器、焊锡丝
- 螺丝刀套装
- 扭力螺丝刀（用于安装端子，防止过紧或过松）
- 备件：
- 保险丝（特别是主回路快熔）
- 额定电压和容量相同的电解电容
- 额定值相同的压敏电阻
- 技术资料：
- 驱动器手册：了解其工作原理、端子定义、报警代码。
- 参数手册：理解各个参数的含义和作用。
- 原理图：获取目标驱动器的电气原理图，这是硬件维修的“地图”。
- 报警代码表：这是排查软件和通讯问题的“钥匙”。
第二部分：故障诊断流程（由简到繁）
当驱动器出现故障时,按照以下步骤进行系统性的排查。
确认故障现象
- 驱动器是否有报警？
- 查看 ALM (Alarm) 指示灯是否亮起。
- 如果驱动器有显示屏,记下显示的报警代码和报警信息。
- 这是最重要的线索！ 立即查阅手册中的 报警代码表，报警代码会直接指出问题所在的方向，如“过流”、“过压”、“位置超差”、“通讯错误”等。
- 驱动器是否上电？
- PWR (Power) 指示灯是否亮起？如果不亮，检查电源输入。
- 电机是否运行？
- 电机是 不转、 抖动、 无力 还是 转向错误？
外围检查（不拆机）
大多数“故障”其实是由外部问题引起的。
（图片来源网络，侵删）
- 电源检查：
- 使用万用表测量驱动器主电源输入端子（R, S, T）的电压，是否在规格范围内（如三相 380V AC ±10%）。
- 检查输入侧的空气开关是否跳闸。
- 检查电源电缆连接是否牢固、有无烧蚀痕迹。
- 控制回路检查：
- 控制电源：检查外部给驱动器的控制电源（如 24V DC）是否正常，正负极是否接反。
- 使能信号：检查控制使能信号（如 SON）是否已正确输入，通常需要一个干接点或24V信号来“唤醒”驱动器。
- 指令信号：检查速度指令（如 VC1）、位置指令（如 PP）的信号类型（模拟量、脉冲）和接线是否正确，用万用表或示波器测量信号是否正常。
- 通讯信号：如果是总线控制（如 EtherCAT, PROFINET），检查通讯电缆是否连接可靠，终端电阻是否安装，通讯指示灯是否正常闪烁。
- 电机与编码器检查：
- 动力线：检查电机动力线（U, V, W）相序是否正确，与驱动器连接是否牢固。
- 编码器线：检查编码器电缆（通常为多芯屏蔽电缆）是否连接可靠，有无破损、折断，屏蔽层是否按要求单端接地，编码器反馈是伺服控制的核心，断线或干扰是常见故障。
- 电机本体：手动转动电机轴，感受是否异常沉重、卡顿或异响，这可能是机械负载问题，也可能是电机内部轴承损坏或绕组短路。
参数检查与恢复
错误的参数设置是驱动器无法正常工作的常见原因。
- 核对关键参数：

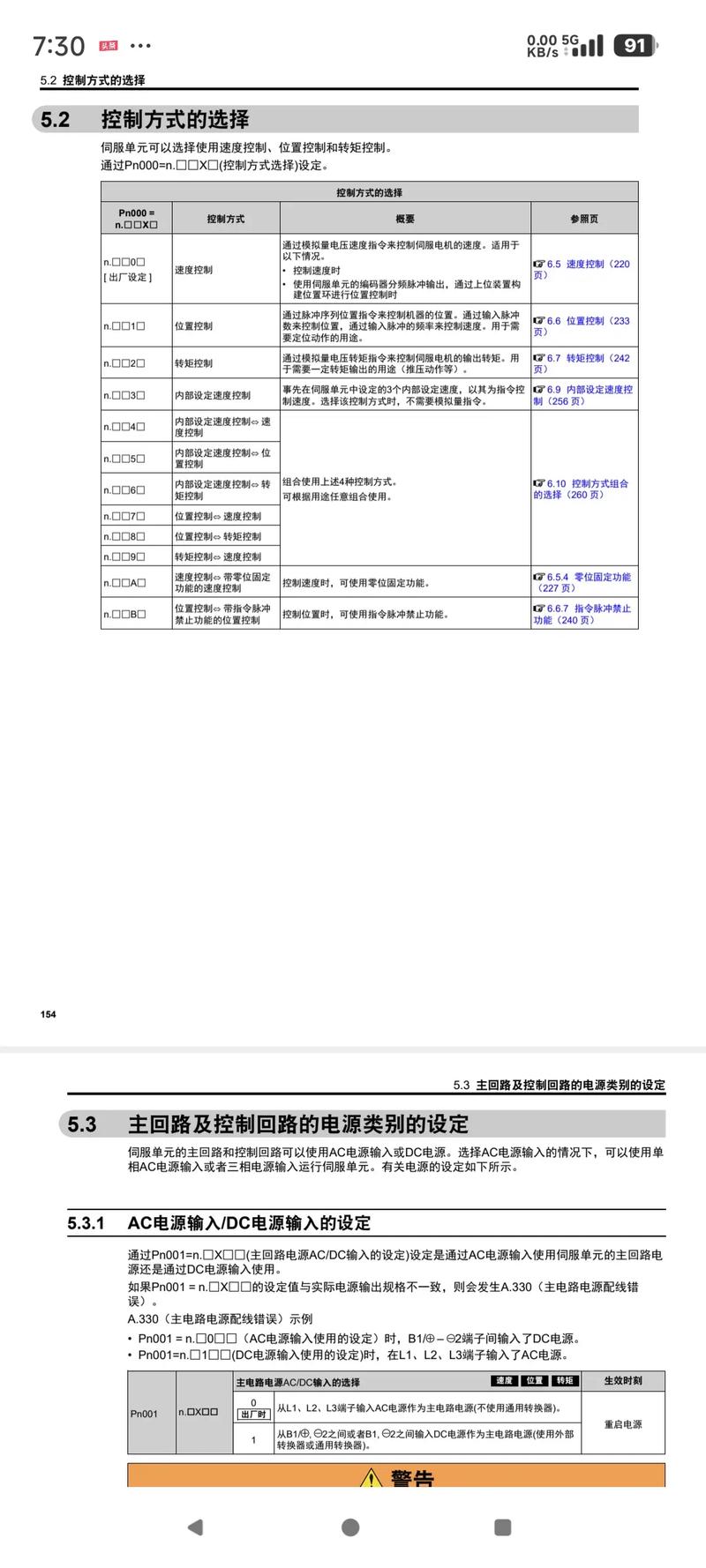

- 控制模式：参数
n0200是否设置为正确的模式（如 0: 位置控制, 1: 速度控制, 2: 转矩控制）？ - 电机代码：参数
n0300是否与实际使用的电机代码一致？ - 齿轮比/电子齿轮比：在位置控制模式下，参数
n2025,n2025等是否正确设置？ - 软限位：参数
n2000(正软限位) 和n2001(负软限位) 是否设置？如果设置不当，驱动器一上电就报警。 - 速度限制：参数
n2002(速度限制) 是否设置过低？
- 控制模式：参数
- 恢复出厂设置：
- 如果怀疑参数混乱,且无法确定具体错误，可以尝试 恢复出厂设置。
- 操作方法：通常需要同时按住驱动面板上的 MODE 和 UP 键，然后上电，待PWR灯闪烁后松开。
- 警告：恢复出厂设置后，所有参数丢失，必须重新设置电机代码、控制模式和安全参数，否则驱动器无法工作。
硬件拆机检查
如果以上步骤均无法解决问题,则可能是驱动器内部硬件故障，此时可以打开驱动器外壳进行检查。
内部结构通常分为：
- 主回路板 (Power Board)：处理强电，包含整流、滤波、逆变（IPM模块）等。
- 控制板 (Control Board)：处理弱电，包含CPU、DSP、通讯接口、I/O接口等。
- 面板 (Operator Panel)：用于人机交互。
检查流程：
（图片来源网络，侵删）
-
目视检查：
- 烧焦痕迹：闻一闻是否有焦糊味，看元件、PCB板是否有发黑、烧蚀的痕迹。
- 电容：检查电解电容是否 鼓包、 漏液 或 顶部凸起，这是驱动器最常见的故障点之一，尤其是老旧设备。
- 保险丝：找到主回路和控制回路的保险丝，用万用表通断档测量是否熔断，如果主保险丝熔断，说明主回路存在严重短路。
- PCB板：检查PCB板上是否有 虚焊、 断裂的走线 或 异物。
- IPM模块：检查智能功率模块是否有明显的 裂纹 或 损坏。
-
静态测量（断电）：
- 测量主回路：
- 整流桥：用二极管档测量输入端（R, S, T）到直流母线正极和负极的二极管特性，判断是否有短路或断路。
- IPM模块：这是最容易损坏的部件，测量其上下六个IGBT的C-E极和G-E极之间的电阻，正常情况下，G-E极应有几千欧的阻值（因为内置了栅极电阻），C-E极在断开状态下应开路，如果发现短路或阻值异常，IPM模块很可能已损坏。
- 母线电容：用万用表电容档测量容量是否在标称值的±20%以内，用电阻档测量时，应有充电过程，且最终阻值应较大。
- 测量驱动电路：
- 检查给IPM模块供电的隔离电源（如DC-DC模块）是否输出正常电压。
- 检查驱动光耦是否完好。
- 测量主回路：
-
动态测量（通电，极其危险，需谨慎！）：
- 此步骤风险极高,不建议新手操作，需要在确保主回路无短路的前提下，进行“低压测试”或“逐步升压测试”。
- 使用示波器观察关键点的波形,如：
- IPM的驱动信号：检查6路PWM驱动信号是否正常、有无死区、是否被正确封锁。
- 母线电压：观察电压是否稳定，有无异常波动。
- 编码器信号：如果怀疑编码器问题，可以断开电机，给驱动器一个低速指令，用示波器测量编码器反馈信号（A+, A-, B+, B-, Z+, Z-）的波形是否干净、正常。
第三部分：常见故障案例与解决方案
| 故障现象 (报警代码) | 可能原因 | 解决方案 |
|---|---|---|
| AL.01 (过流) | U, V, W输出短路或接地。 电机动力线接错。 电机绕组短路。 IPM模块损坏。 驱动板上的电流检测电路故障。 |
断开电机，测量输出端对地和相间电阻，应无穷大。 检查U-V-W相序。 用万用表测量电机三相电阻，应平衡且正常。 测量IPM模块，判断是否短路。 检查霍尔传感器或运放电路。 |
| AL.02 (过压) | 输入电压过高。 减速时间太短，电机再生能量导致母线电压升高。 制动单元或制动电阻未连接或故障。 母线电容容量下降。 |
检查输入电源电压。 增加减速时间参数 n2004。检查制动单元和电阻的连接及阻值。 测量或更换母线电容。 |
| AL.03 (欠压) | 输入电压过低或缺相。 输入侧接触器或接线不良。 母线电容容量严重下降。 控制板故障。 |
测量输入电压。 检查接触器和接线端子。 更换母线电容。 检查控制板上的电压检测电路。 |
| AL.05 (位置超差) | 负载过大或机械卡死。 编码器信号断线或干扰。 位置增益 n2003 太低。电机编码器故障。 |
手动转动电机轴，确认负载情况。 检查并紧固编码器电缆，确保屏蔽接地良好。 适当提高位置增益。 在驱动器面板上测试编码器，或更换电机。 |
| AL.12 (速度超差) | 负载突变过大。 速度增益 n2005 太低。编码器问题。 速度指令信号有干扰或断线。 |
检查机械负载是否稳定。 适当提高速度增益。 同上，检查编码器。 用示波器检查速度指令信号。 |
| AL.30 (主回路过热) | 环境温度过高。 风扇不转或通风不良。 驱动器长时间过载运行。 |
改善散热环境。 检查风扇是否转动，清理过滤网上的灰尘。 检查机械负载，降低运行负载。 |
| AL.40 (编码器错误) | 编码器电缆断线或接触不良。 编码器本身故障。 编码器类型或参数设置错误。 |
重新插拔并紧固编码器电缆。 在驱动器面板上执行“电机自动调谐”或“编码器初始化”，看是否能通过。 确认参数 n0300 (电机代码) 正确。 |
| 驱动器无显示，PWR灯不亮 | 主电源未输入。 输入保险丝熔断。 开关电源电路故障。 |
检查上级电源。 更换同规格保险丝（更换前必须排查短路原因！）。 检查开关电源（如AC-DC模块）及其周边电路。 |
第四部分：总结与建议
- 预防胜于维修：定期对伺服系统进行维护，如清洁散热器、检查接线紧固度、避免长期在恶劣环境下工作，可以大大延长其使用寿命。
- 善用资源：安川官网、技术支持热线、代理商都是宝贵的资源，遇到棘手问题，及时寻求专业帮助。
- 从模仿到精通：维修最好的学习方式是跟随有经验的工程师，亲手操作，每一次维修都是一次宝贵的学习机会。
- 记录经验：建立自己的维修案例库，记录故障现象、分析过程、解决方案和最终结果，这将是你最宝贵的财富。
希望这份详细的教程能对您有所帮助！祝您维修顺利！
