第一部分：认识数字高频头
在开始维修前,首先要明白它是什么，以及它在电视信号链路中的作用。
（图片来源网络，侵删）
什么是数字高频头？
数字高频头是电视的“信号接收器”，它的核心功能是：
- 调谐：接收天线或有线电视网传输的特定频率的射频信号。
- 解调：将模拟射频信号转换为数字传输流，我们常说的“DTMB”（地面数字电视）、“DVB-C”（有线数字电视）、“DVB-T”（地面数字电视）等制式，就是由高频头内部对应的解调芯片来处理的。
数字高频头的类型
根据电视信号源的不同,数字高频头主要分为：
- DTMB高频头：用于接收地面数字电视信号（通过外接天线）。
- DVB-C高频头：用于接收有线电视运营商传输的数字信号（通过同轴电缆）。
- ISDB-T高频头：主要在巴西、日本等地区使用。
- ATSC高频头：主要在北美、韩国等地区使用。
注意：很多新型号的电视会采用“一体化高频头”，即一个高频头内部集成了多种制式的解调功能，可以通过软件配置来切换。

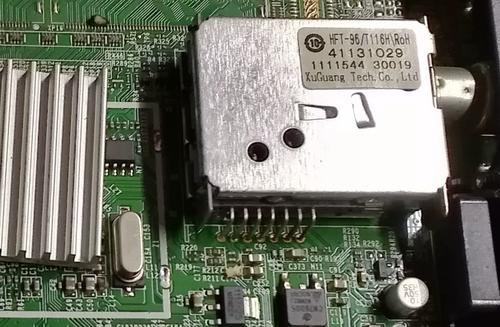

数字高频头的物理形态和位置
- 形态：通常是一个金属屏蔽盒封装的小型电路板，上面有多个引脚，通过排线或插座与主板连接。
- 位置：在液晶电视内部，通常位于主板附近，靠近信号输入接口（如天线座、有线电视接口）的地方。
第二部分：常见故障现象与初步判断
当数字高频头出现故障时,电视通常会表现出以下症状：
（图片来源网络，侵删）
| 故障现象 | 可能的原因分析 |
|---|---|
| 搜台无台或搜台速度极慢 | - 高频头内部供电异常。 - 高频头内部解调芯片损坏。 - 主板控制信号（I2C总线）异常。 - 天线/线路信号太弱。 |
| 信号质量差，图像马赛克、卡顿 | - 信号本身弱（检查天线/线路）。 - 高频头内部放大或滤波电路性能下降。 - 高频头内部解调芯片性能不良。 |
| 部分频道收不到，但能搜到其他频道 | - 高频头内部调谐器（选台部分）局部损坏。 - 频道对应的频率点超出高频头接收范围。 |
| 有声音但无图像（黑屏）或反之 | - 此类故障通常不指向高频头，而是后级视频/音频处理电路，但需排除高频头未输出有效信号的可能性。 |
| 电视提示“无信号”或“信号丢失” | - 首先排除外部线路和信号源问题，如果外部正常，则可能是高频头完全损坏或与主板通信中断。 |
第三部分：维修前必备工具与安全须知
必备工具
- 万用表：用于测量电压、电阻、通断，是核心工具。
- 示波器：用于检测I2C控制信号和数据信号，是高手必备，能快速定位问题。
- 电烙铁、吸锡器、焊锡丝、助焊剂：用于拆卸和焊接高频头。
- 防静电手环：保护主板和精密元器件。
- 同轴电缆、信号发生器（可选）：用于模拟输入信号，方便测试。
- 备用高频头：用于替换法测试，这是最有效的判断方法之一。
安全须知
- 断电操作：在进行任何拆解和检测前，务必拔掉电视电源线。
- 大电容放电：电视电源部分和背光驱动部分存在大容量电容，断电后仍可能带有高压，操作前应使用大功率电阻进行放电。
- 防静电：人体静电可能击穿主板上的芯片，务必佩戴防静电手环。
- 记录线缆位置：在拆卸前，用手机拍照或做标记，记录所有排线、连接器的位置和方向，避免装回时出错。
第四部分：系统化维修步骤（核心）
第一步：外部环境排查（排除法）
这是最重要的一步,可以避免你误判，浪费时间。
- 检查信号源：将电视接到其他正常工作的电视上，看是否能正常收看，如果能，说明信号源没问题。
- 更换信号线：更换一根确认是好的同轴电缆或天线。
- 重置电视：进入电视的“恢复出厂设置”或“自动搜台”功能，看是否能解决问题，有时候是软件小故障。

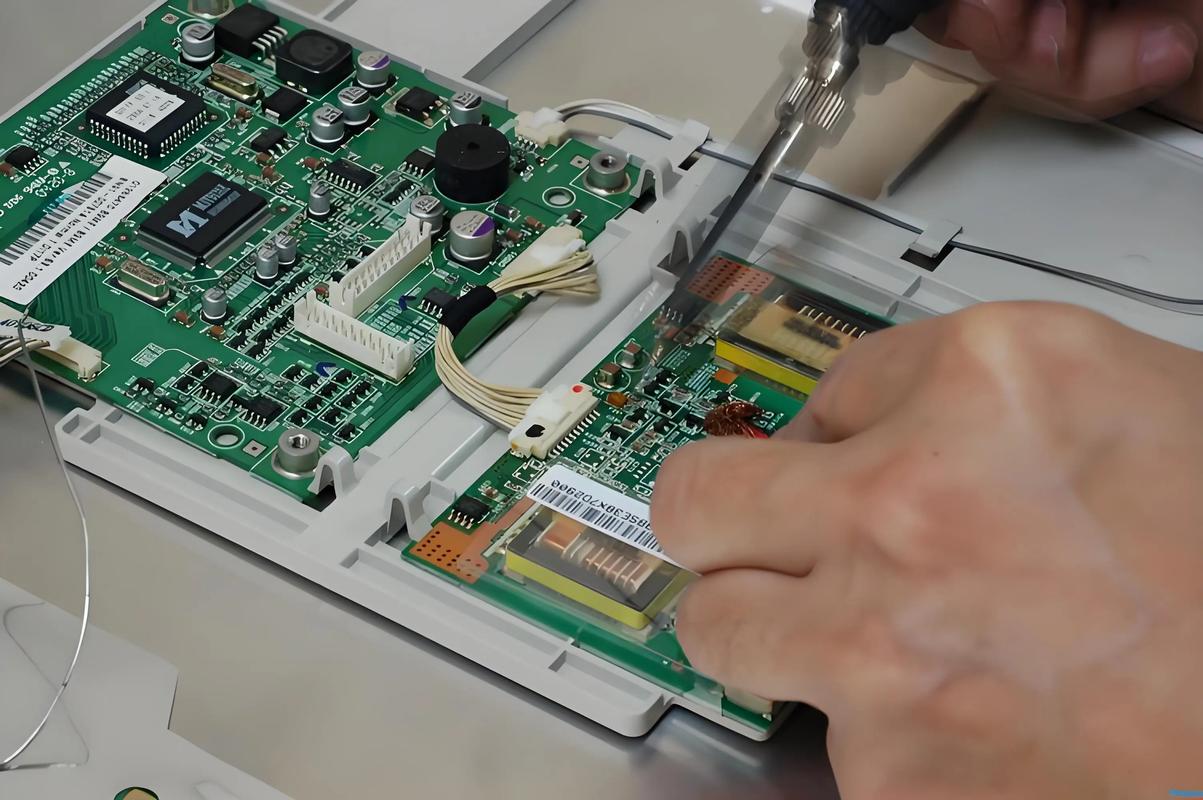

第二步：拆机与目视检查
- 拆开电视后盖：按照电视型号的拆机指南，小心拆开外壳。
- 找到高频头：根据第一部分的知识，定位到数字高频头。
- 目视检查：
- 物理损坏：查看高频头或周围电路板是否有明显的烧焦、发黑、鼓包的元件。
- 虚焊/脱焊：仔细观察高频头与主板连接的焊脚，是否有虚焊、裂纹或脱焊的情况，这是高频头故障的常见原因。
- 进水/腐蚀：如果电视曾进水，检查高频头引脚和周围是否有绿色或白色的铜锈。

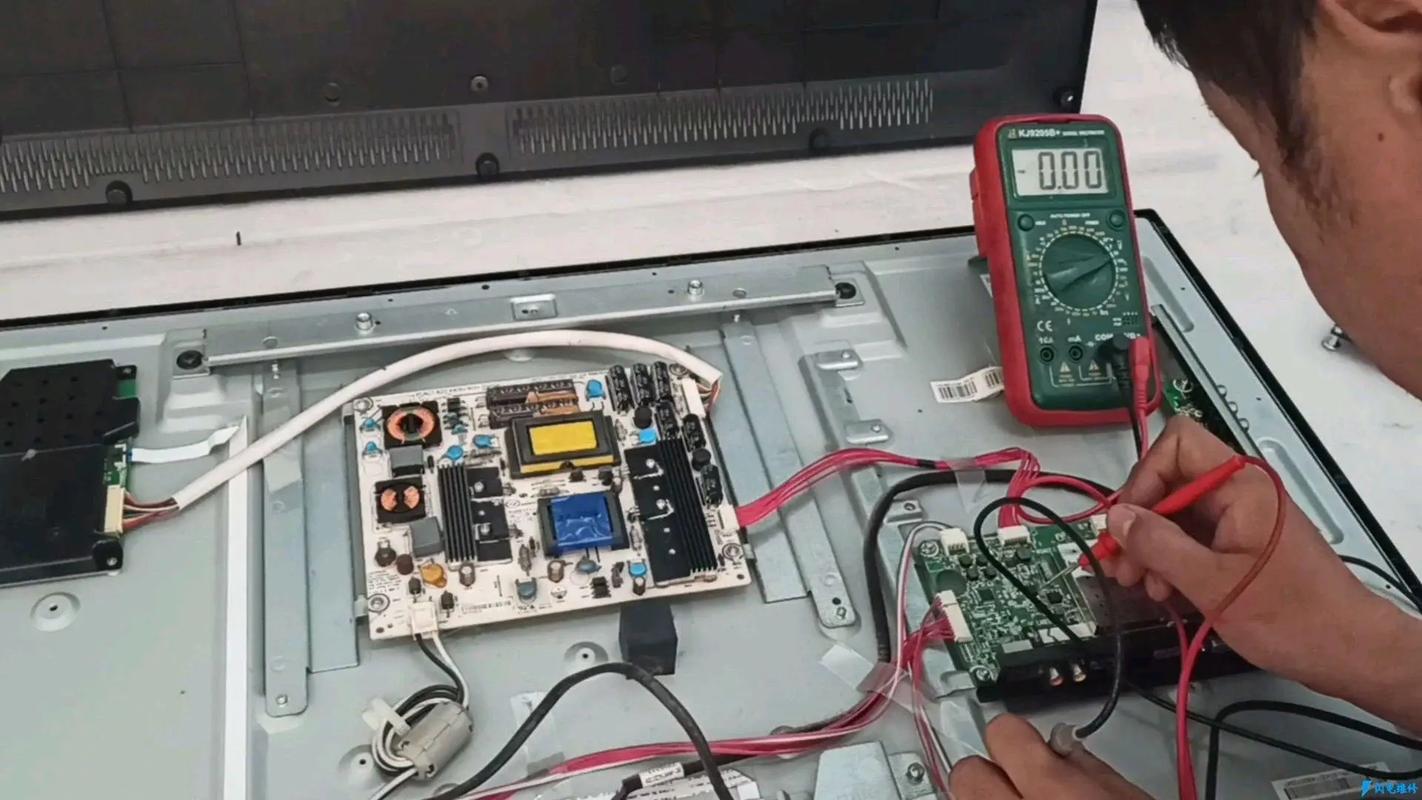

第三步：供电检测
高频头要工作,必须先有正常的供电。
- 找到供电引脚：查阅该电视型号的电路原理图或点位图，找到供给高频头的电源引脚（通常是
+5V,+3.3V,+1.8V等）。 - 测量电压：
- 将万用表调至直流电压档。
- 开机（在通电状态下），黑表笔接地（金属机箱或主板的接地端），红表笔测量供电引脚。
- 对比标准电压：如果测得的电压为0、偏低或波动剧烈，说明供电部分有问题，问题可能出在电源板、供电限流电阻或电感上。
- 如果供电正常，则进入下一步检测。
第四步：I2C控制总线检测
高频头是一个“智能”的从设备，它需要接收主板（主设备）发来的指令（通过I2C总线）来进行选台、设置等工作，I2C总线通常由两根线组成：SDA (数据线) 和 SCL (时钟线)。
- 找到I2C引脚：同样需要原理图，找到高频头的
SDA和SCL引脚。 - 测量电压：
- 在正常待机或开机状态下,用万用表测量这两根线的电压。
SDA和SCL的电压在 3V 左右（上拉电阻拉高）。 - 如果电压为0V或接近5V,说明上拉电阻可能损坏或总线被拉死。
- 在正常待机或开机状态下,用万用表测量这两根线的电压。
- 测量波形（示波器）：
- 这是最准确的检测方法,在电视进行“搜台”操作时，用示波器观察
SDA和SCL线上是否有脉冲波形。 - 有波形：说明主板控制部分正常，问题很可能出在高频头本身。
- 无波形：说明主板没有发出指令，或总线被短路，需要顺着线路检查主板上对应的I2C接口和上拉电阻。
- 这是最准确的检测方法,在电视进行“搜台”操作时，用示波器观察
第五步：数据信号检测
高频头解调出的TS流（传输流）会通过一组并行或串行数据线发送给主板的解码芯片。
（图片来源网络，侵删）
- 检测方法：此检测非常复杂，需要极高的专业知识和设备，通常不作为常规维修手段，如果供电和I2C都正常，但依然无信号，数据信号出问题的概率也指向高频头本身。
第六步：替换法（最终裁决）
如果以上所有检测都指向高频头本身（供电正常、I2C信号正常、但功能异常），那么最直接、最有效的维修方法就是替换法。
- 寻找一个型号完全相同的数字高频头。
- 小心地将原高频头拆下（注意拆除排线和焊下焊脚），换上新的高频头。
- 重新装好电视,开机搜台。
- 如果问题解决：恭喜你，原高频头已损坏。
- 如果问题依旧：说明故障不在高频头，需要重新排查，可能是主板上负责控制高频头的芯片或电路有问题。
第五部分：维修后的注意事项
- 重新搜台：更换高频头后，必须重新进行“自动搜台”或“手动搜台”，电视才能识别并存储新的频道。
- 信号强度检查：进入电视的“信号信息”或“工程菜单”，检查新搜到的频道的“信号强度”和“信号质量”是否达标。
- 固件更新：极少数情况下，更换高频头可能需要更新电视的固件才能完全兼容。
液晶彩电数字高频头的维修,可以总结为“先外后内，先易后难，由供电到控制，最终替换”的原则。
- 新手：可以从外部排查和目视检查入手，重点检查虚焊，学会使用万用表测量电压。
- 进阶者：能够看懂电路图，使用示波器检测I2C总线信号，准确判断故障点。
- 专家：能够熟练进行芯片级维修，如更换高频头内部的损坏元件（如晶振、电源管理IC等），但这通常需要BGA返焊台等昂贵设备，成本很高，不如直接更换整个高频头模块。
对于大多数维修人员来说,当确认是高频头故障后，更换一个总成模块是最经济、最高效的解决方案。
