第一部分：安全第一！维修前的准备工作

CRT显示器内部有高压电,即使断电后，显像管阳极上仍可能储存有致命的电荷。非专业人士强烈建议不要自行拆开维修，寻求专业维修人员是更安全的选择。

（图片来源网络，侵删）

如果您具备电子维修基础并决定自行操作,请务必遵守以下安全准则：

断电并放电：
- 拔掉电源线和所有信号线。
- 等待至少30分钟以上,让内部电容充分放电。
- 关键一步：使用一个带绝缘手柄的螺丝刀，连接显像管锥体部分（高压帽）的金属接地端和显像管石墨涂层上的接地螺丝，进行多次放电。 这是最危险的一步，务必小心。
准备工具：
- 绝缘良好的螺丝刀（十字和一字）
- 防静电手环（可选，但推荐）
- 万用表（必备，用于测量电压、电阻）
- 示波器（高级维修，用于观察信号波形）
- 电烙铁、焊锡、松香（用于焊接元件）
- 尖嘴钳、镊子
- 记录本和笔（用于记录拆解顺序和测量数据）

第二部分：故障现象与排查思路

“纯纯平”显示器的故障通常可以分为“不开机”、“图像异常”和“功能异常”三大类。

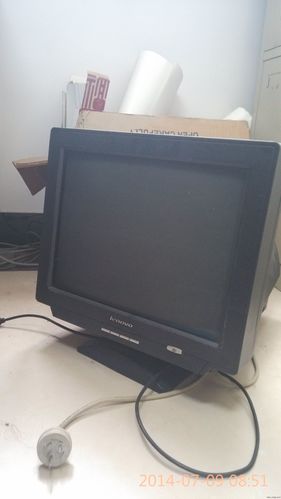

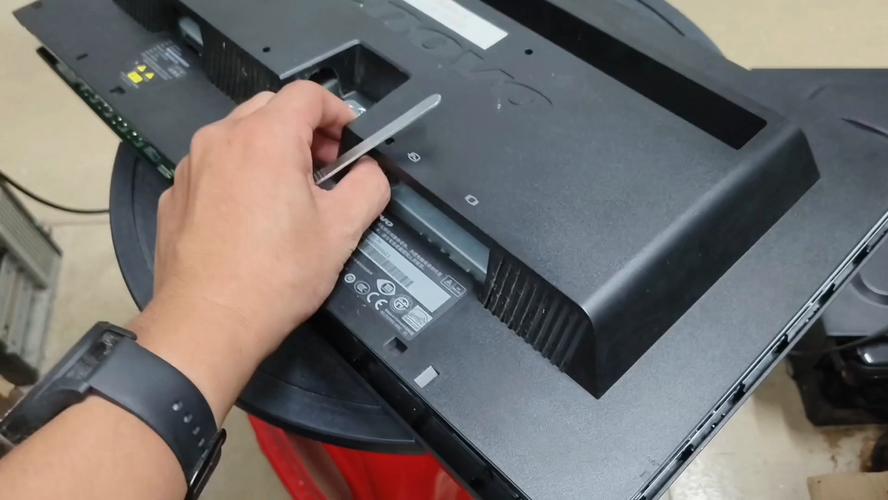

（图片来源网络，侵删）

A. 故障现象一：完全无反应，不开机

排查思路： 从外到内，从电源到主板。

外部检查：
- 电源线： 检查是否插紧，插座是否有电。
- 电源开关： 确保电源开关已按下。
- 指示灯： 观察电源指示灯是否亮起。
  - 指示灯不亮： 问题很可能在电源部分。
  - 指示灯亮，但屏幕无光栅： 问题可能在行扫描电路、高压电路或显像管本身。
内部检查（断电并放电后）：
- 保险丝： 打开电源板，找到保险丝（通常是一个玻璃管或陶瓷管），用万用表电阻档测量是否熔断。
  - 保险丝熔断： 这说明电源部分存在严重短路，常见原因有：
    - 开关管击穿： 检查电源开关管（通常是TO-247或TO-220封装的大功率三极管），测量其三个引脚之间是否短路。
    - 整流桥击穿： 检查交流输入端的整流桥（四个二极管组成的桥堆）是否短路。
    - 市电输入滤波电容（X电容）或功率因素校正（PFC）电容击穿。
  - 更换保险丝前，必须先找到并更换损坏的元件，否则会再次熔断。
- 电源输出电压： 如果保险丝完好，可以通电（保持安全距离）测量电源板输出的各组电压（如 +12V, +5V, +65V, +180V 等，具体电压值请参考对应型号的电路图），如果电压异常或无输出，则电源板损坏。
- 行输出级电路： 如果电源输出正常，但屏幕无光栅，重点检查行输出级。
  - 行管： 行输出管是故障高发区，容易因负载问题（如偏转线圈、高压包短路）而击穿，测量行管是否短路。
  - 行输出变压器（高压包/FBT）： 检查高压包引脚对地是否短路，或其本身是否损坏，高压包损坏是CRT显示器的一大常见故障。
  - 行振荡/行推动电路： 检查为行管提供激励信号的行推动变压器和行推动管是否工作正常。

B. 故障现象二：有光栅，但无图像或图像异常

排查思路： 信号处理和显像管电路。

（图片来源网络，侵删）

有光栅，无图像：
- 信号线： 检查VGA信号线是否连接牢固，针脚有无弯曲或断裂。
- OSD 菜单： 按下显示器上的“MENU”键，看能否调出OSD菜单，如果OSD菜单正常显示，说明显示器自身的显示系统（显像管、高压电路、行场扫描）基本正常，问题很可能在视频信号处理电路。
- 视频信号处理电路：
  - RGB 信号通道： 检查从信号接口到显像管管颈电路板（视放板）之间的RGB信号通路。
  - 视放板： 这是处理RGB信号并放大后驱动显像管阴极的电路板，检查上面的三极管（通常是一对用于放大的）和末级视放管是否工作正常，测量其供电电压和输出电压。
  - 主板（信号处理板）： 检查主板上的图像处理芯片、ADC模数转换芯片等是否工作正常。
图像异常：
- 图像偏色（缺色）：
  - 原因： 通常是视放板上的某一路视放电路损坏（如红路或蓝路）。
  - 排查： 观察OSD菜单是否也偏色，如果OSD正常，说明问题在视放板，测量视放板上对应颜色的三极管和电阻。
- 图像扭曲、S形失真、几何失真（如枕形失真）：
  - 原因： 行场扫描电路或枕形校正电路故障。
  - 排查： 这部分电路比较复杂，通常需要示波器来观察行场同步信号和枕形校正信号的波形，检查相关的电解电容是否鼓包、失容。
- 图像暗淡、亮度不足：
  - 原因：
    1. 加速极电压过低： 高压帽上的加速极电位器可以调节，但调节不当或老化会导致亮度低。
    2. 灯丝电压不足： 检查显像管灯丝供电是否正常（通常是6.3V AC）。
    3. 显像管老化： CRT的阴极发射电子的能力会随时间下降，导致亮度不足，可以通过测量阴极发射电流来判断，但这需要专业设备。
- 有图像，但屏幕有亮线/暗线/色斑：
  - 亮线/暗线： 通常是行或场扫描电路中某个元件开路，导致某一行或一列无法正常扫描。
  - 色斑： 显像管内部金属荫罩板被磁化，可以使用消磁线圈对显示器进行消磁处理，如果色斑很顽固，可能是显像管本身质量问题。

C. 故障现象三：功能按键失灵

排查思路： 按键电路和MCU。

单个按键失灵：
- 原因： 该按键的微动开关损坏或接触不良。
- 排查： 拆开外壳，找到按键板，用万用表测量对应微动开关的通断情况，如果按下时电阻不为零或无穷大，则需更换微动开关。
所有按键失灵：
- 原因：
  1. 按键板供电或地线问题。
  2. MCU（微控制器） 损坏。
  - 排查： 检查按键板到主板的连接线是否松动，测量MCU的供电电压（通常是+5V）是否正常，如果MCU损坏，则需要更换，但通常维修成本较高，不如直接换显示器。

第三部分：常见易损件与维修资源

常见易损件（备件）：
- 电源板： 开关管、整流桥、滤波电容。
- 行扫描部分： 行管、行推动变压器、高压包。
- 视放板： 末级视放管、三极管、电阻。
- 电容： 几乎所有电路板上的电解电容，尤其是电源和行场扫描电路上的，容易鼓包、漏液、失容。
- 按键微动开关。
维修资源：
- 电路图/Schematic： 这是维修的“地图”，在网上搜索“联想 [显示器型号] 电路图”或“Lenovo [Model Number] schematic”，一些老牌的维修论坛（如“维修吧”）可能会有热心网友分享。
- 维修视频： 在Bilibili、YouTube等平台搜索“CRT显示器维修”、“电源板维修”、“行输出维修”等关键词，可以找到大量实操视频，学习维修流程和思路。
- 专业论坛： “维修吧”、“电子发烧友”等论坛有很多经验丰富的维修师傅可以提问。

联想纯纯平显示器的维修是一项技术活,需要扎实的电子基础和丰富的经验。

对于新手： 建议从简单的故障开始，如更换保险丝、按键微动开关、鼓包电容等。
对于高压电路和行输出电路： 一定要极度小心，安全永远是第一位的。
当找不到电路图，或者故障点非常复杂时，最好的选择是放弃维修，因为维修成本可能超过一个二手显示器的价格。

希望这份详细的指南能对您有所帮助！祝您维修顺利！
