F8 报警是一个非常常见且重要的故障代码，它代表的是 “过电流” (Overcurrent)，这个报警意味着变频器检测到其输出电流超过了预设的阈值，为了保护自身和连接的设备，变频器会立即停止输出并切断电源。

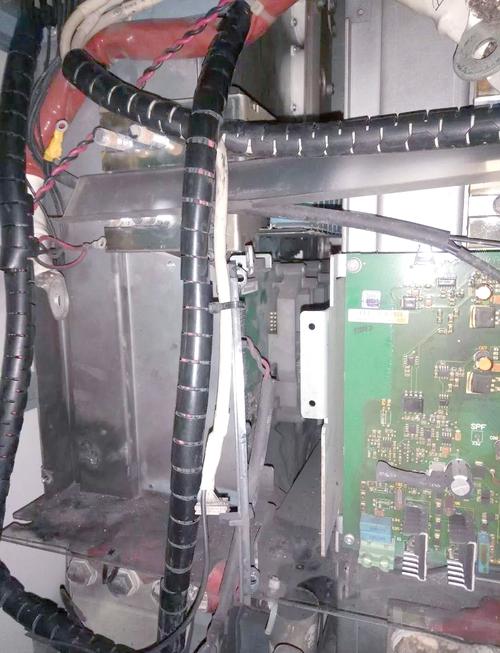

（图片来源网络，侵删）
下面我将为您提供一个系统性的维修指南,从原因分析到排查步骤，再到解决方案。
第一步：理解 F8 报警的核心含义
- 全称: F8 - Overcurrent (过电流)
- 触发条件: 变频器内部电流检测电路（通常在逆变部分）测得的电流值超过了设定的限值。
- 保护目的: 防止因过大的电流损坏变频器的功率模块（IGBT）、电机电缆、电机本身，防止变频器内部元件烧毁。
- 报警发生时状态: 变频器通常会立即停止运行，显示 F8 代码，并可能伴随有故障复位尝试。
第二步：F8 报警的常见原因分类
F8 报警通常可以分为两大类：内部硬件故障和外部应用问题。
A. 内部硬件故障 (Hardware Faults)
这是最需要警惕的情况,通常意味着变频器内部元件损坏。
-
功率模块损坏:

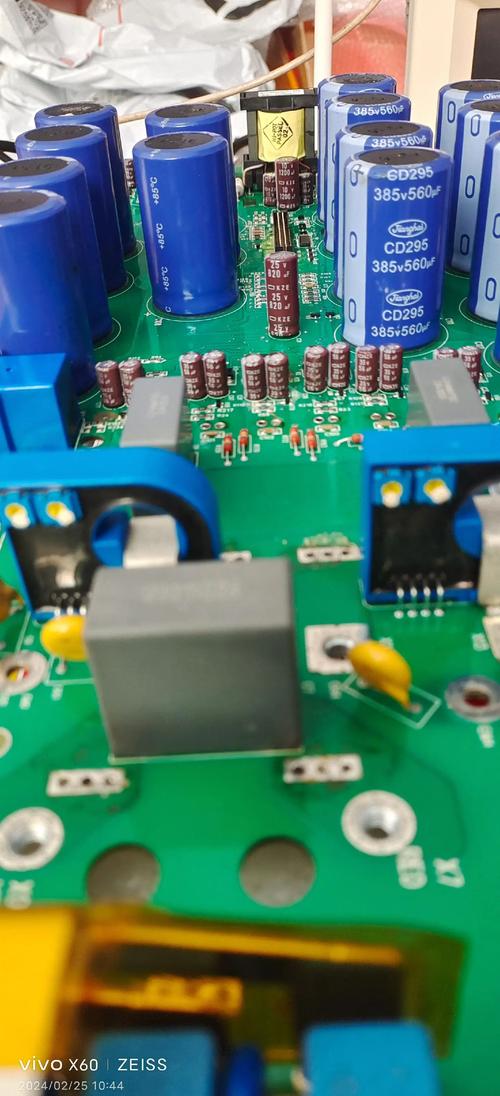

（图片来源网络，侵删）- IGBT (绝缘栅双极型晶体管) 击穿短路: 这是导致 F8 最常见的硬件原因，IGBT 是变频器的心脏，负责将直流电转换成交流电驱动电机，IGBT 因过压、过流、过热或老化而短路，直流母线会直接通过 IGBT 短路到输出端，产生巨大的电流，立即触发 F8。
- 驱动电路故障: 驱动 IGBT 的电路出现问题，可能导致 IGBT 处于非正常的导通状态，同样会造成短路。
-
电流检测电路故障:
- 霍尔传感器损坏: 变频器通过霍尔传感器来检测输出电流，如果霍尔传感器本身损坏或信号异常，可能会向主控板发送一个错误的“过电流”信号，即使实际电流并不大。
- 检测电路的电阻或电容元件损坏: 电流检测回路中的采样电阻、滤波电容等元件失效，也会导致检测信号失真。
B. 外部应用问题 (Application Issues)
这类问题与变频器所处的系统环境有关,相对更容易排查和解决。
-
电机侧问题:
- 电机绕组短路或匝间短路: 电机内部绕组绝缘损坏，导致相间或对地短路，当变频器启动时，会检测到巨大的短路电流，立即报 F8。
- 电机电缆过长或截面积不足: 电缆过长或过细会导致线路阻抗增大，但更严重的是，长电缆的分布电容效应会增大漏电流，在某些频率下可能触发过流保护，电缆绝缘破损也可能导致对地短路。
- 电机负载异常:
- 机械堵转: 电机轴被卡死，无法转动，变频器输出电流会迅速上升至最大值，触发 F8。
- 负载过重: 电机拖动的机械负载突然变得异常沉重，超出了电机的额定扭矩，导致电流长时间过大而触发 F8。
- 电机铭牌参数与变频器设置不匹配: 如果电机功率、电流等参数设置错误，变频器的过流保护阈值可能不适用。
-
变频器参数设置问题:

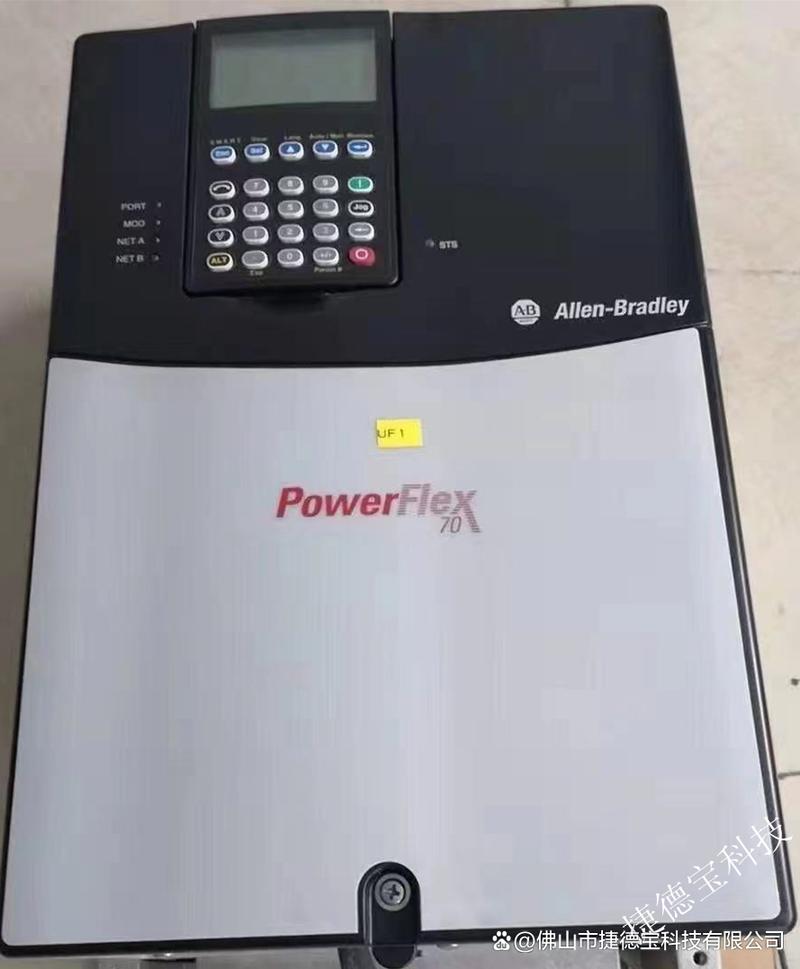

（图片来源网络，侵删）- 电机电流限值设置过低: 变频器中的“电机过流限幅”参数设置得太低，导致电机在正常启动或加速过程中，尚未达到额定负载就触发了保护。
- 加速/减速时间设置过短: 如果加速或减速时间设置得太短，变频器会试图在极短的时间内改变电机转速，这需要非常大的扭矩，从而产生很大的冲击电流，可能触发 F8。
-
电源侧问题:
- 输入电源电压不平衡或缺相: 虽然不直接导致输出过流，但严重的电源问题会影响变频器内部的直流母线电压稳定性，间接导致工作异常。
第三步：系统性的排查与维修步骤
请务必按照从简到繁、从外到内的顺序进行排查，以避免不必要的拆解和损坏。
安全准备与初步检查
⚠️ 安全警告: 在进行任何检查之前，请务必确认变频器已完全断电，并等待内部电容充分放电（等待数分钟，最好用万用表测量直流母线电压是否已降至安全值）。
- 记录报警信息: 记下 F8 报警发生时的具体工况（如：是在启动时、加速中、还是正常运行时发生的？）。
- 尝试复位: 如果变频器允许，尝试进行一次故障复位，如果一复位就再次报警，说明故障是持续存在的，需要立即排查。
- 目视检查:
- 检查变频器外观是否有烧焦、变形、异味。
- 检查散热风扇是否正常运转。
- 检查所有接线端子（电源、电机、控制线）是否牢固、有无松动或烧蚀痕迹。
排查外部应用问题 (最常见)
这是排查的重点,因为 80% 以上的 F8 报警源于此。
-
断开电机连接:
- 将变频器到电机的电缆 U, V, W 三根线全部拆下。
- 将变频器设置为“无电机”模式，或者在参数中暂时取消电机过流保护。
- 进行“空载启动”测试: 仅给变频器通电，不接电机，尝试启动并运行，如果此时不再报 F8，说明问题很可能出在电机或电缆上。
-
检查电机和电缆:
- 如果空载运行正常:
- 用 绝缘电阻表（兆欧表） 分别测量电机三相绕组之间的绝缘电阻（相间绝缘）和每相对机壳的绝缘电阻（对地绝缘），如果绝缘电阻很低（如低于 1MΩ），说明电机绕组可能短路或受潮。
- 检查电机电缆是否有破损、挤压、老化迹象，可以测量电缆三相之间的电阻，确保平衡且导通良好。
- 如果条件允许,可以换一台确认是好的电机和电缆进行测试。
- 如果空载运行正常:
-
检查机械负载:
- 手动盘车: 在断电情况下，手动转动电机轴，看是否能顺畅转动，如果转动非常费力或完全转不动，说明存在机械堵转。
- 检查负载: 确认生产线上是否有异物卡住，或负载是否突然增加。
-
检查变频器参数设置:
- 查阅手册: 找到与“电机过流限幅”、“电机额定电流”、“加速时间”、“减速时间”相关的参数。
- 核对参数: 确保电机额定电流等参数与实际电机铭牌一致。
- 调整参数:
- 可以适当 调高“电机过流限幅” 的值（从默认的 150% 提高到 200%），但需谨慎，过高会失去保护作用。
- 适当 延长“加速时间” 和 “减速时间”，减少电流冲击。
排查内部硬件问题 (如果外部排查无果)
如果断开电机后,变频器在空载状态下仍然报 F8，那么基本可以确定是变频器内部硬件故障。
-
测量功率模块:
- 这是最关键的一步,需要拆下变频器外壳，找到功率模块（通常是带有散热片的大块元件）。
- 使用万用表的二极管档:
- P (正) / N (负) 之间: 测量 P 到 N 的正向和反向电阻，正常情况下，应该是一个二极管的特性（正向有压降，反向无穷大），如果正反向都导通或都短路，说明模块已击穿。
- P / U, V, W 之间: 测量 P 到 U, V, W 的正向电阻（红表笔接 P，黑表笔接 U/V/W），应该有 0.4V-0.6V 的压降，反向测量（黑表笔接 P，红表笔接 U/V/W）应为无穷大。
- N / U, V, W 之间: 测量 N 到 U, V, W 的正向电阻（红表笔接 N，黑表笔接 U/V/W），应该为无穷大，反向测量（黑表笔接 N，红表笔接 U/V/W），应该有 0.4V-0.6V 的压降。
- 如果上述测量发现任何异常（如短路），则基本可以确定功率模块损坏。
-
检查驱动电路:
功率模块损坏通常是其自身原因,但也可能是驱动电路故障导致，需要专业的维修人员来测量驱动板的输出信号是否正常，以及光耦、电阻等元件是否完好。
-
检查电流检测电路:
需要示波器等专业设备来检测霍尔传感器的输出信号波形是否正常,对于普通用户，如果排除了模块和外部问题，且驱动板无明显烧毁，可以考虑更换霍尔传感器。
第四步：解决方案总结
| 排查结果 | 解决方案 |
|---|---|
| 电机绕组短路/对地短路 | 修理或更换电机。 |
| 电机电缆破损/短路 | 更换符合规格的电机电缆。 |
| 机械负载堵转/过重 | 排除机械故障，减轻负载。 |
| 参数设置错误 (限幅/加减速时间) | 重新核对并正确设置变频器参数。 |
| 功率模块 (IGBT) 击穿 | 更换功率模块，这是最核心的维修工作，通常需要专业人员操作。 |
| 驱动电路故障 | 更换损坏的驱动板或相关元器件。 |
| 电流检测电路故障 (霍尔传感器等) | 更换损坏的霍尔传感器或修复检测电路。 |
重要建议
- 寻求专业帮助: 如果您不具备电子维修知识，特别是当怀疑是内部硬件问题时，强烈建议联系 AB 变频器的官方售后或专业的变频器维修服务商，内部维修，特别是功率模块的更换，需要专业的工具、技术和经验，否则可能导致维修失败甚至扩大故障。
- 保留历史记录: 很多变频器带有事件日志功能，记录报警发生前后的详细数据（如电流、频率、电压等），这些信息对于快速定位故障原因非常有价值。
希望这份详细的指南能帮助您成功解决 AB 变频器的 F8 报警问题！
