第一部分：安全须知与准备工作
安全第一！
（图片来源网络，侵删）
- 高压危险！ 开关电源在断电后，大容量的滤波电容（通常在220V输入端）中仍储存有高压电，足以致命！维修前必须对电容进行放电。
- 放电方法： 在断电并等待几分钟（让电容自然放电一部分）后，用一个大功率电阻（如1kΩ, 5W）或带绝缘柄的螺丝刀，将电容的两个引脚短路，听到“啪”的一声并看到火花，确认已放电完毕。
- 隔离变压器： 如果条件允许，使用隔离变压器进行维修，可以将电路板与市电隔离，大大降低触电风险。
- 绝缘工具： 使用带绝缘手柄的工具，并保持工作台面干燥、整洁。
准备工具
- 基本工具： 万用表（必备，最好有二极管档和电容档）、螺丝刀、电烙铁、吸锡器、松香、焊锡丝。
- 辅助工具： 示波器（专业维修，非必需）、可调直流稳压电源（用于模拟负载和测试）、放大镜或显微镜（用于检查细小元件）。
- 备件： 常见易损件，如保险丝、整流桥、大功率开关管（如MOSFET）、PWM控制器芯片、输出整流二极管等。
第二部分：开关电源工作原理简介（心中有图）
要修好它,先要懂它的工作流程，一个典型的开关电源大致分为几个部分：
- 输入保护电路： 保险丝、压敏电阻、浪涌吸收电容等。
- 整流滤波电路： 将220V交流电转换成约300V的直流电。
- PWM控制与驱动电路： 电源的“大脑”，产生高频脉冲信号，控制开关管的导通与关断，并通过反馈调节输出电压。
- 开关与主变换电路： “肌肉”，通常是一个大功率MOSFET或三极管，在高频脉冲下快速通断，将300V直流电斩波成高频交流电。
- 高频整流滤波电路： 将高频交流电转换成平滑的24V直流电输出。
- 反馈电路： 从输出端取样，返回到PWM控制器，形成闭环，稳定输出电压。
第三部分：系统化维修步骤
遵循“由外到内，由简到繁，先电源后负载”的原则。
初步观察与外观检查
- 闻： 闻一下电源是否有焦糊味。
- 看：
- 电源外壳是否有破损、烧焦的痕迹。
- 查看PCB板上是否有明显的元件烧毁、炸裂、发黑。
- 检查保险丝是否熔断。
- 测：
- 测量输出端电阻： 在不接电的情况下，用万用表电阻档（200kΩ档）测量电源输出的正负极之间的电阻。
- 正常情况： 应该有一个阻值，通常在几十到几百欧姆之间，这表明输出回路的滤波电容和后续电路基本正常，没有短路。
- 阻值为0或很小： 说明输出端存在严重短路！切勿通电！ 必须先解决短路问题。
- 阻值无穷大： 可能是输出回路线路断了，或者是保险丝已断导致无输出电压。
- 测量输出端电阻： 在不接电的情况下，用万用表电阻档（200kΩ档）测量电源输出的正负极之间的电阻。
断电静态测量
前提：已对输入端大电容放电完毕！

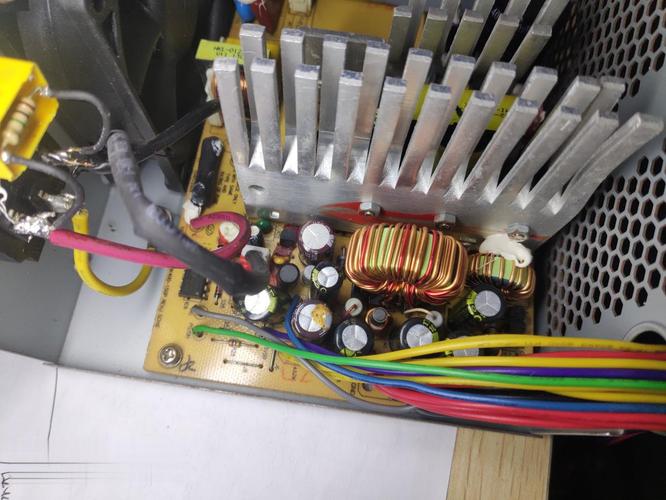

（图片来源网络，侵删）
-
检查保险丝：
- 用万用表电阻档测量保险丝。
- 熔断： 说明后级电路存在严重短路。重点排查以下两个部分：
- 输入整流滤波电路： 检查整流桥（4个二极管）是否击穿短路，输入端的滤波电容（通常是两个400V以上的大电解电容）是否鼓包、漏液或击穿。
- 开关管（MOSFET）： 这是最常见的炸管元凶，用万用表二极管档测量D极（漏极）和S极（源极）、G极（栅极）之间的电阻，正常情况下，D-S之间应有一个二极管的压降（0.4-0.7V），G-S之间应为无穷大，如果D-S或G-S之间电阻为0或很小，说明MOSFET已击穿短路。
- 保险丝完好： 说明后级没有硬性短路，可以尝试通电动态测量。
-
检查关键元件：
- 输出整流二极管： 检查是否击穿短路。
- 输出滤波电容： 检查是否鼓包、漏液。
- PWM控制器芯片： 查看其VCC供电引脚对地是否短路。
通电动态测量（在确认无明显短路后进行）
再次强调：确保输入端电容已放电！
-
测输入电压：

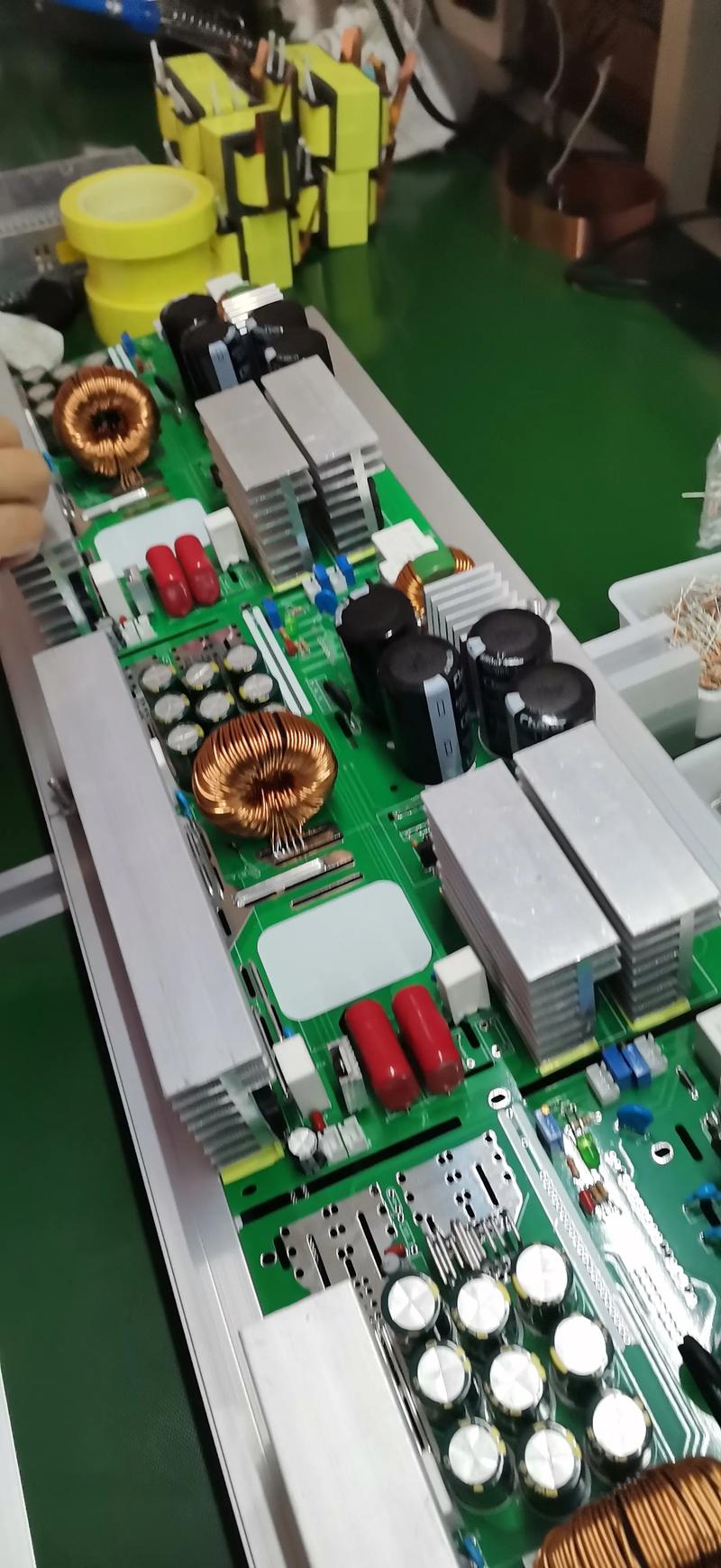

（图片来源网络，侵删）- 接通220V电源,不要连接任何负载。
- 用万用表测量电源输入端的整流滤波后的直流电压,正常值应在 300V左右（220V * √2 ≈ 311V）。
- 如果此电压为0： 检查保险丝、电源线、开关是否完好。
- 如果此电压远低于300V： 可能是整流桥或前级滤波电容有问题。
-
测关键点电压：
- 测PWM控制器芯片供电（VCC）： 大多数PWM芯片（如UC384X系列、TL494等）需要一个稳定的工作电压（如12V-20V），这个电压通常由一个辅助绕组通过整流滤波后提供，如果VCC电压异常，芯片无法工作，整个电源就会无输出。
- 测开关管（MOSFET）的栅极（G极）电压：
- 正常工作时,G极应有高频的脉冲电压（通常在10-20V之间摆动）。
- 如果G极电压为0V或是一个稳定的直流电压： 说明PWM控制器没有输出驱动信号，或者驱动电路有问题，需要检查PWM芯片及其外围电路（如启动电阻、反馈电路、补偿电路等）。
- 如果G极有脉冲电压，但输出仍为0： 问题可能在开关管本身（虽然测电阻没坏，但可能性能不良）、主变压器、或输出整流滤波电路。
故障现象分析与定位
根据测量的结果,可以缩小故障范围：
| 故障现象 | 可能原因 | 检查方法 |
|---|---|---|
| 完全无输出，保险丝熔断 | 输入整流桥击穿 输入滤波电容击穿 开关管击穿 输出整流二极管击穿导致短路 |
万用表二极管档测整流桥、输入电容、开关管、输出二极管的阻值。 |
| 完全无输出，保险丝完好 | PWM控制器芯片未工作 启动电阻开路 反馈电路开路或短路 辅助电源电路故障 开关管开路 |
测PWM芯片VCC电压是否正常。 测开关管G极有无脉冲电压。 |
| 输出电压偏低 | 输入电压不足 负载过重 滤波电容容量下降 反馈电路取样电阻变值 PWM控制器性能不良 |
测输入电压是否正常。 断开负载，测空载电压是否恢复正常。 检查反馈回路电阻值。 |
| 输出电压偏高 | 反馈回路开路 PWM控制器或稳压二极管损坏 |
重点检查光耦和TL431/稳压管组成的反馈回路。 |
| 输出电压不稳定，有纹波 | 输出滤波电容失效（ESR增大） 负载能力差 某个元件接触不良 |
代换法更换输出滤波电容。 检查开关管和整流二极管。 |
第四部分：常见故障点详解
-
保险丝熔断：
- 最常见：开关管（MOSFET）炸管。 原因可能是：负载短路、PWM驱动异常、尖峰吸收电路失效（通常是RC或TVS元件损坏）、开关管本身质量不佳。
- 输入整流桥损坏。 常因电网电压波动或自身老化导致。
- 输入滤波电容击穿。
-
保险丝完好，但无输出：
- 启动电路故障： 一个大阻值（如100kΩ~1MΩ）的电阻（启动电阻）开路，导致PWM芯片无法获得初始工作电压。
- PWM控制器损坏： 芯片本身故障，无驱动脉冲输出。
- 反馈回路开路： 光耦或TL431（精密稳压源）损坏，导致PWM芯片认为输出电压过高，从而停止工作。
- 辅助电源故障： 主变压器的一个辅助绕组给PWM芯片供电的电路出现问题，导致芯片无法启动。
-
输出电压不稳或带载能力差：
- 滤波电容老化： 输入或输出端的电解电容容量下降，导致电压纹波增大，带载时电压跌落严重，这是“慢性病”，非常常见。
- 开关管性能下降： 内部阻增大，导致发热严重，效率降低。
- PWM控制环路问题： 补偿电路的电容或电阻参数发生变化，导致控制不稳定。
第五部分：维修总结与建议
- 耐心细致： 开关电源维修需要耐心，一步步排查，切忌盲目更换元件。
- 先看后测： 仔细观察往往能发现线索，如发黑的元件、虚焊的焊点。
- 先易后难： 先检查保险丝、外观、明显短路的元件，再深入复杂的控制电路。
- 善用替换法： 对于怀疑但又不确定的元件（如电容、PWM芯片），用好的备件替换是最快的方法。
- 安全始终是第一位： 任何时候都不要忘记高压的危险，对于没有把握的电源，或者维修后仍不稳定的电源，为了安全起见，建议直接更换新的。
希望这份详细的指南能帮助你成功修复你的24V 2A开关电源！祝你维修顺利！
