在进行任何内部维修之前,请务必断开电源,并等待大电容(尤其是电源部分和行输出部分)充分放电! 液晶电视内部存在高压,非专业人员操作有触电和损坏设备的风险,本指南仅供学习和参考,如果你不熟悉电子维修,请寻求专业人员的帮助。

第一部分:基础理论理解
要维修行场扫描,首先要明白它们的作用和工作流程。
什么是“行扫描”和“场扫描”?
- 行扫描: 负责从左到右、从上到下逐“行”点亮屏幕上的像素点,它是一个高频信号,工作频率通常在15kHz-67kHz之间(取决于电视的分辨率和刷新率),行扫描电路是电视的“心脏”之一,因为它直接驱动着行输出变压器,这个变压器不仅为行偏转线圈提供能量,还通过升压为整个电视板(特别是逻辑板和背光板)提供多种工作电压。
- 场扫描: 负责在完成一行扫描后,将扫描点“移动”到下一行的起始位置,它是一个低频信号,工作频率通常在50Hz-120Hz之间,场扫描决定了画面的垂直结构。
简单比喻:
- 行扫描 就像你用扫帚从左到右扫地,扫完一条线。
- 场扫描 就像你扫完一条线后,向下移动扫帚,准备扫下一条线。
行场扫描电路的核心组成部分
一个典型的行场扫描电路系统包括:
- 信号源: 主芯片/SoC(系统级芯片)。
- 信号处理与驱动:
- TCON板 (Timing Controller Board): 时序控制器板,它接收来自主芯片的RGB数据信号和时序信号(包括行同步HS和场同步VS),并将其转换成能驱动面板的精确的LVDS或RGB时序信号。
- 逻辑板 / 扫描板: 有些电视的TCON功能集成在主板上,这块板负责生成最终的行场驱动脉冲,直接送到面板的行/列驱动IC上。
- 功率输出与放大:
- 行扫描电路:
- 行激励管: 一个小功率的开关管,将来自逻辑板的行脉冲进行放大,去驱动行输出管。
- 行输出管: 一个大功率的开关管(通常是金属壳封装的,发热量大),是行扫描电路的核心,它工作在开关状态,效率极高。
- 行输出变压器: 俗称“FBT”或“回扫变压器”,它的初级线圈与行偏转线圈串联,在行逆程期间产生一个高压脉冲,这个脉冲被升压后,经过整流和滤波,产生:
- +24V / +12V: 为主板、背光板等供电。
- +2000V (或更高): 为屏幕背光提供高压(CCFL背光)。
- +6.8V / +5V: 为逻辑板、伴音功放等供电。
- 场扫描电路:
- 场输出IC: 通常是集成在一块IC里,负责将来自逻辑板的场同步信号进行功率放大,然后输出到场偏转线圈(对于老式CRT电视)或直接送到面板的列驱动IC(对于液晶电视),在液晶电视中,场扫描更多是数字信号处理,但驱动IC仍然需要足够的电流驱动能力。
- 行扫描电路:
第二部分:故障现象分析与初步判断
行场扫描电路出问题,通常会导致以下几种典型故障现象:

| 故障现象 | 可能的故障区域 | 判断要点 |
|---|---|---|
| 无光栅,无图像,无声音(三无) | 电源电路、行扫描电路 | 这是最常见的故障,首先检查电源是否输出正常电压(如+12V, +24V, +5V),如果电源输出正常但整机仍三无,90%的可能是行扫描电路故障。 |
| 无光栅,有声音 | 背光电路、逻辑板、行扫描电路 | 声音正常说明电源和主板CPU基本工作,问题可能是: a. 背光不亮(检查背光板、高压条、灯管)。 b. 逻辑板或面板损坏(无图像信号驱动)。 c. 行扫描电路工作异常,导致没有产生点亮背光所需的高压或逻辑板工作电压。 |
| 水平一条亮线 | 场扫描电路 | 这是场扫描电路停止工作的典型标志,行扫描还在工作(从左到右),但场扫描不工作(不能从上到下移动),所以只能看到屏幕中间的一条亮线。 |
| 垂直一条亮线 | 行扫描电路 | 这表示行扫描停止工作,但场扫描还在工作(从上到下),这个现象在液晶电视上比较少见,因为图像是数字驱动的,更常见的是图像缺色或花屏。 |
| 图像扭曲、拉丝、S形失真 | 行扫描电路 | 行电流或波形不正常,导致偏转线圈磁场异常,通常是行输出管、行激励、行线性线圈或S校正电容损坏。 |
| 图像抖动、不同步 | 同步信号电路、TCON板、主芯片 | 行或场同步信号丢失或错误,导致扫描频率与信号不匹配。 |
第三部分:维修流程与步骤
维修应遵循“由外到内、由简到繁、先电源后负载”的原则。
第一步:安全准备与外部检查

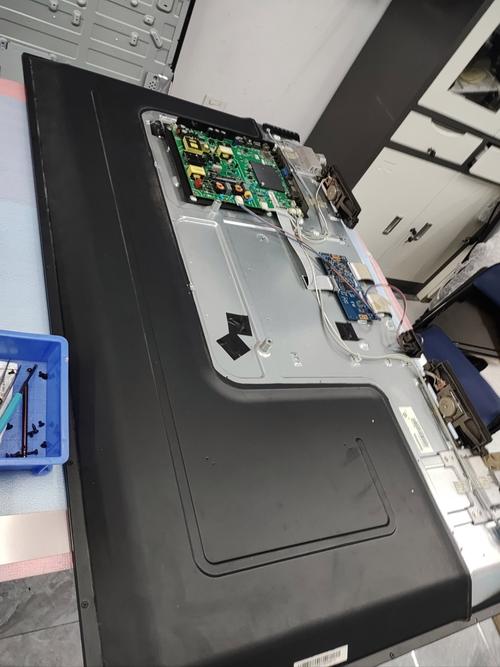

- 断电放电: 拔下电源线,打开后盖,找到电源板上的大滤波电容(通常是400V以上的),用大功率电阻(如1kΩ/5W)的两个引脚短接电容的正负极,进行放电。
- 目视检查:
- 保险丝: 检查电源保险丝和行电路保险丝(如果有的话)是否熔断,如果熔断,说明存在严重短路,不能直接更换。
- 元器件: 查看是否有明显烧焦、发黑、鼓包的电容、电阻或IC。
- 连接线: 检查排线、连接器是否松动、脱落或氧化。
第二步:测量关键电压
-
测量电源输出电压:

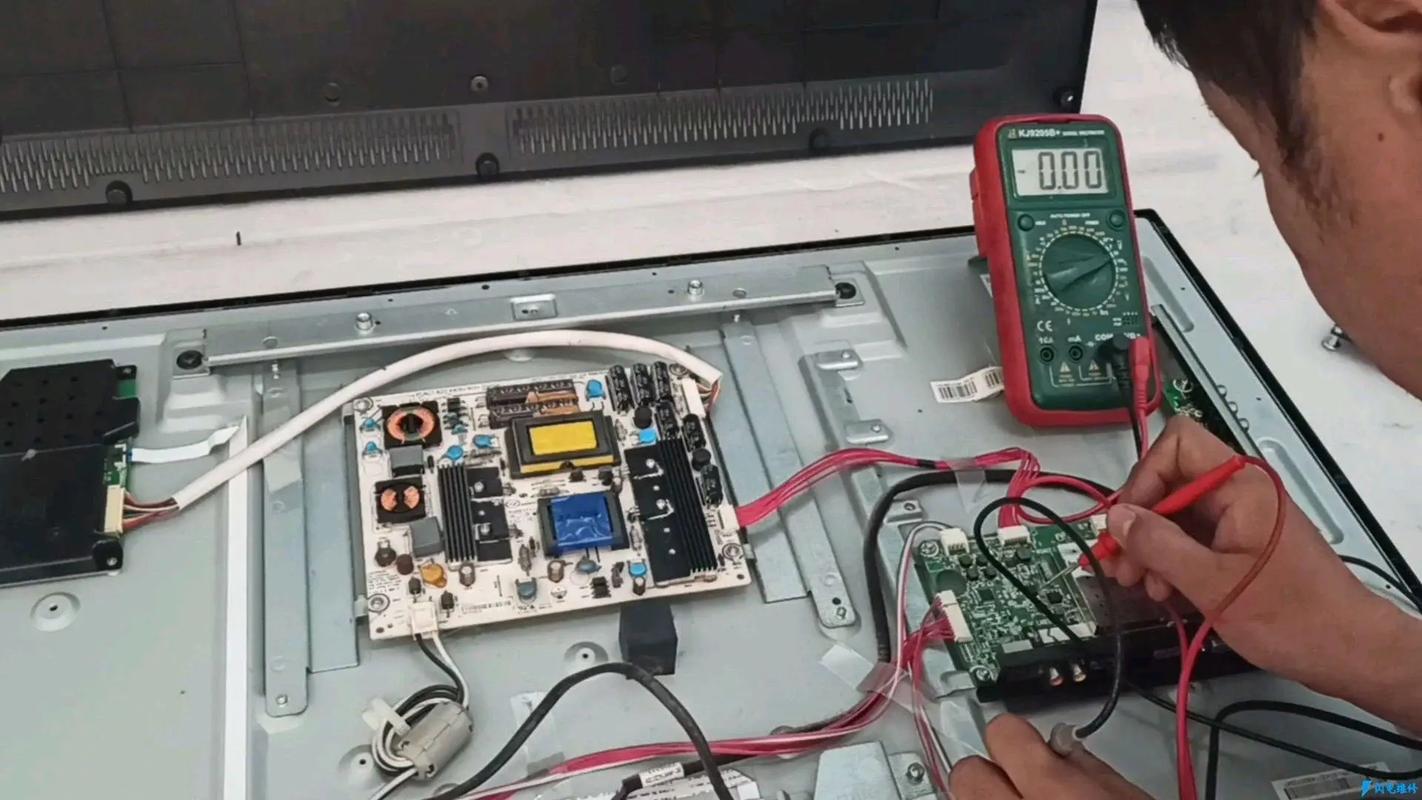

- 给电视通电(注意安全!),用万用表测量电源板输出的各路电压(如+12V, +24V, +5V)是否正常且稳定,如果电压异常,问题在电源板。
-
测量行扫描关键点电压(针对三无故障):
- 如果电源输出正常,但整机三无,重点检查行扫描电路。
- 行输出管集电极电压: 这是第一个要测的点,正常情况下,这里应有300V-400V的直流电压(未开机时),开机后由于行管工作,电压会下降到正常的工作电压(如+110V或+200V,视机型而定)。如果这里没有电压,说明行供电电路有问题。
- 行输出管基极电压: 正常工作时,基极应有-0.1V至-0.3V左右的负压,这是行管正常导通的标志。如果基极电压为0V或正电压,说明行激励电路没有工作。
第三步:针对性排查
根据上一步的测量结果,进行深入排查。

情况A:行输出管集电极无电压
- 检查行供电限流电阻: 在电源到行输出管之间,通常有一个大功率的限流电阻(如几欧姆,几瓦),这个电阻很容易因过流而烧断,如果烧断,说明行电路存在严重短路。
- 检查行输出管是否击穿短路: 将行管从电路板上拆下(至少断开一脚),用万用表的二极管档测量三个电极之间是否短路,如果短路,必须更换,并务必检查导致短路的下游元件,否则换上新管会立刻再次烧毁。
- 导致行管击穿的常见原因:
- 行输出变压器 损坏: 内部短路是最常见的原因,可以通过测量其初级和次级线圈的电阻值来判断是否异常,或者用替换法。
- S校正电容 失效: 击穿短路。
- 偏转线圈 局部短路。
情况B:行输出管集电极电压正常,但基极无负压
- 检查行激励管: 测量行激励管的各极电压是否正常,如果行激励管本身损坏,自然无法驱动行输出管。
- 检查行振荡/驱动电路:
- 检查提供给行激励管和行输出管的供电电压是否正常。
- 检查来自TCON板或逻辑板的行同步脉冲信号是否正常到达行激励级,可以用示波器观察波形,如果没有示波器,可以尝试用干扰法(用万用表表笔触碰信号输入端,听喇叭是否有“咔咔”声或屏幕是否有反应)。
情况C:水平一条亮线
- 这是场扫描电路的典型故障。
- 测量场输出IC的供电电压: 检查其VCC引脚是否有正常电压。
- 检查场输出IC是否发烫: 如果严重发烫,说明IC内部短路,需要更换。
- 检查场输出IC的输入/输出信号: 用示波器观察输入的场同步脉冲和输出的场锯齿波是否正常。
- 检查外围小电容: 与场输出IC相连的耦合电容、自举电容等,如果失效或漏电,也会导致场停振。
情况D:图像扭曲、拉丝
- 检查行线性校正电路: 通常是几个小电容和电感组成的电路,其中的电容(如S校正电容、线性电感旁边的并联电容)失效会导致行线性变差。
- 检查行输出管性能: 行管性能下降也会导致波形失真。
- 检查行逆程电容: 容量变小会导致逆程脉冲过高,引起图像顶部扭曲。
第四部分:常用维修工具与技巧
- 万用表: 必备工具,用于测量电压、电阻、通断。
- 示波器: 专业维修的“眼睛”,可以直观地看到各种信号的波形,是判断行场脉冲是否正常的最佳工具。
- 可调直流稳压电源: 在维修时,可以用它代替电视电源板,通过缓慢升高电压,观察电流变化,可以快速判断是否存在短路,并保护昂贵的元件。
- 热风枪和电烙铁: 用于拆卸和焊接元器件,特别是行输出管、场输出IC等大功率元件。
- 技巧:
- 电流法: 测量行电路的总工作电流,正常电流应在额定范围内(如300-500mA),如果电流过大,说明存在短路。
- 电阻法: 在断电情况下,测量行输出管C-E极之间的电阻,正常时应有一定阻值(不为0),如果为0,则已击穿。
- 替换法: 对于可疑的行输出变压器、电容、IC等,如果有备件,直接替换是最快、最有效的方法。
液晶电视的行场扫描维修是一个系统性的工程,核心在于逻辑分析和数据测量。
维修思路总结:
- 现象入手:根据故障现象,初步判断故障区域。
- 供电先行:检查电源是否正常,这是所有电路工作的基础。
- 核心锁定:对于“三无”故障,行扫描电路是首要怀疑对象,通过测量行输出管的集电极电压和基极电压,可以快速定位故障是在行供电、行激励还是行输出级。
- 逐级排查:根据电压测量结果,沿着信号流向和供电流向,逐级检查元器件的好坏。
- 安全第一:始终牢记高压危险,做好放电和绝缘措施。
希望这份详细的指南能对你有所帮助!祝你维修顺利。
