什么是高频功率变换技术？
高频功率变换技术就是利用高频开关（通常是半导体器件，如MOSFET、IGBT等），将一种形式的电能（如直流电DC或交流电AC）高效、精确地转换成另一种形式电能（如AC或DC）的技术。
这里的“高频”是相对而言的，传统的线性电源工作在工频（50Hz或60Hz），而现代开关电源的工作频率通常在几十kHz到几MHz，甚至更高。
核心思想：
- 斩波：利用开关的“开”和“关”动作，将输入的直流电“斩”成一系列脉冲。
- 控制：通过精确控制开关的通断时间（即占空比）和频率，来调整输出脉冲的宽度、幅度或相位。
- 滤波：通过电感和电容等储能元件，将高频脉冲“平滑”成我们需要的、稳定的直流电或交流电。
为什么需要“高频”？—— 核心优势
将频率从50Hz提升到几十kHz甚至MHz,带来了革命性的好处，这也是这项技术得以飞速发展的根本原因。
小型化与轻量化 (体积和重量的革命)
这是高频化最显著的优势,功率变换器的体积和重量主要由其储能元件（电感和变压器）决定。
- 理论基础：电感的储能公式为
E = 1/2 * L * I²，变压器的磁芯尺寸与工作频率f和磁通密度B相关，根据法拉第电磁感应定律，V ≈ 4.44 * f * N * B * A_c（N是匝数，A_c是磁芯截面积）。 - 在传递相同功率
P = V * I的情况下，工作频率f越高，所需的电感量L和变压器磁芯截面积A_c就可以越小。 - 举例：一个工作在50Hz的工频变压器可能重达几公斤，而一个工作在100kHz的高频开关变压器可能只有几十克，体积相差几十甚至上百倍，这使得手机充电器、笔记本电脑适配器可以做得如此小巧。

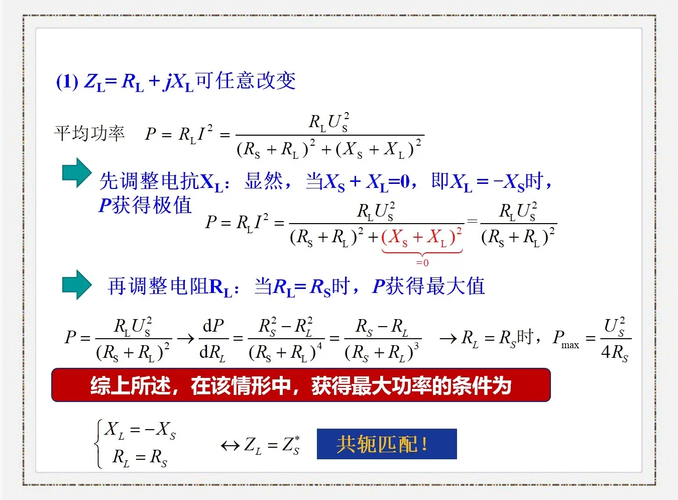

高效率 (能源效率的飞跃)
高频开关技术（特别是软开关技术）极大地降低了功率开关器件在开关过程中的能量损耗。
- 损耗来源：

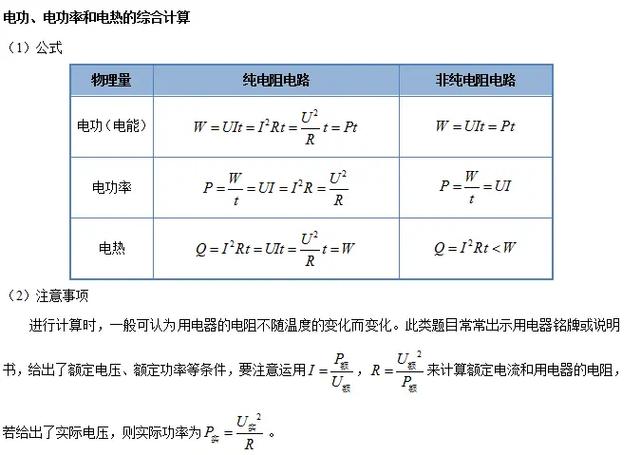

- 导通损耗：电流流过开关器件时，因其自身存在的电阻而产生的损耗 (
P_loss = I² * R_ds(on))。 - 开关损耗：开关器件在“开”和“关”的瞬间，其两端电压和电流同时不为零，会产生瞬时尖峰功率，这部分能量以热量的形式耗散掉。开关频率越高，开关次数越多，开关损耗越大。
- 导通损耗：电流流过开关器件时，因其自身存在的电阻而产生的损耗 (
- 高频化的解决方案：通过采用软开关技术（如零电压开关ZVS和零电流开关ZCS），可以在开关动作的瞬间，确保其两端的电压或电流已经为零，从而理论上将开关损耗降至零，这使得高频变换器可以轻松实现90%以上的高效率，远高于传统线性电源（通常只有50%-70%）。
快速动态响应 (性能的提升)
高频化意味着控制系统的带宽可以做得更宽。
- 原理：系统的响应速度与工作频率成正比，频率越高，系统对输出电压或电流的突变（如负载突然增加）就能做出越快的调整。
- 好处：这带来了更稳定的输出电压、更小的电压纹波，以及更好的瞬态性能，对于精密仪器、高速处理器供电等至关重要。
良好的电气隔离与多路输出
利用高频变压器,可以方便地实现输入和输出之间的电气隔离，这对于安全（如连接市电的电源）和消除地线环路噪声非常重要，通过一个变压器次级绕组的不同匝数比，可以轻松实现多路不同电压的输出。

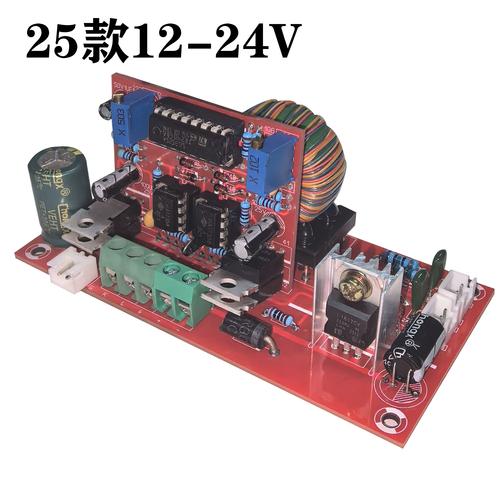

高频功率变换技术的关键组成部分
一个典型的高频功率变换器主要由以下几个部分构成：
-
功率开关器件：系统的“心脏”，负责高速通断，主流器件包括：
- MOSFET：电压控制型，开关速度快，驱动简单，在中小功率领域（如消费电子、通信电源）占主导地位。
- IGBT：电流控制型，耐高压、大电流，在大功率领域（如工业变频、电动汽车、光伏逆变器）应用广泛。
- GaN (氮化镓) 和 SiC (碳化硅)：第三代宽禁带半导体材料，具有更高的开关频率、更低的导通电阻和耐温性，是下一代高频化、高效化的核心驱动力。
-
控制与驱动电路：系统的“大脑”和“神经”。
- PWM控制器：产生脉冲宽度调制信号，通过调整占空比来稳定输出电压。
- 反馈环路：采样输出电压/电流，与参考值比较，通过PID等算法动态调整PWM信号，形成闭环控制。
- 驱动电路：为功率开关器件提供足够的门极/栅极驱动电流，确保其快速、可靠地导通和关断。
-
无源元件：系统的“肌肉”和“骨架”。
- 电感：储存和释放磁场能量，用于电流滤波和能量传递。
- 电容：储存和释放电场能量，用于电压滤波和稳定。
- 变压器：实现电气隔离、电压变换和能量传递。
-
保护电路：系统的“免疫系统”，包括过压、过流、过温、短路保护等，确保系统安全可靠。
主要拓扑结构
根据输入输出类型的不同,高频功率变换器有多种经典拓扑结构：
| 拓扑名称 | 输入 | 输出 | 主要应用 |
|---|---|---|---|
| Buck (降压) | DC | DC | 电脑主板CPU/GPU供电、手机内部电源 |
| Boost (升压) | DC | DC | 电动汽车电池升压、功率因数校正 |
| Buck-Boost (升降压) | DC | DC | 便携式设备电池供电，电压可变 |
| Flyback (反激) | AC/DC | DC (多路) | 手机充电器、适配器、电视待机电源 |
| Forward (正激) | AC/DC | DC | 高功率密度电源、通信电源 |
| Half-Bridge (半桥) | DC | AC/DC | UPS电源、电机驱动、逆变器 |
| Full-Bridge (全桥) | DC | AC/DC | 大功率电机驱动、光伏并网逆变器、焊接电源 |
面临的挑战与未来趋势
挑战：
- 电磁干扰：高频开关会产生强烈的电磁辐射，对周边电子设备造成干扰，EMI/EMC设计是高频电源设计中的难点和重点。
- 散热问题：尽管效率很高，但总损耗依然存在，且功率密度高导致热量集中，散热设计至关重要。
- 高频元件的限制：电感、电容、变压器在高频下的性能（如磁芯损耗、寄生参数）会急剧恶化，对元件材料工艺要求极高。
- 开关损耗：在极高频率下，即使采用软开关，寄生电容引起的损耗也会变得不可忽视。
未来趋势：
- 更高频率：随着GaN、SiC等宽禁带半导体材料的成熟，MHz级甚至更高频率的变换器将逐渐普及，实现极致的小型化。
- 更高效率：通过更先进的软开关技术（如有源钳位、LLC谐振）和更低损耗的元件，效率将向99%甚至更高迈进。
- 集成化与模块化：将功率器件、驱动、控制、保护等集成到单个芯片上（如Power IC、GaN/SiC Power Module），提高可靠性，简化设计。
- 智能化与数字化：采用数字信号处理器或FPGA作为控制器，实现更复杂的控制算法、状态监控、故障预测和远程通信，使电源系统更“智能”。
- 宽禁带半导体革命：GaN和SiC将彻底改变电源的设计版图，在更高频率、更高效率、更高功率密度和更高温度下工作。
应用领域
高频功率变换技术无处不在：
- 消费电子：手机充电器、笔记本电脑适配器、电视电源。
- 通信与数据中心：服务器电源、通信基站电源、5G基站电源。
- 新能源汽车：车载充电机、DC-DC变换器、电机驱动逆变器。
- 工业自动化：变频器、伺服驱动、工业电源。
- 新能源发电：光伏逆变器、风力发电变流器。
- 航空航天与国防：机载电源、雷达系统、舰船电源。
高频功率变换技术是通过提高开关频率，实现电能高效、小型化、高精度转换的核心技术，它以小型化、高效率、高性能为核心优势，深刻地改变了现代电子设备的形态和性能，尽管面临EMI、散热等挑战，但随着以GaN、SiC为代表的新一代半导体技术和数字化控制的发展，它正朝着更高频率、更高效率、更智能的方向不断演进，是支撑未来数字经济和绿色能源发展的基石性技术。
