第一部分：安全第一！
在进行任何维修操作之前，必须严格遵守以下安全规程,防止人身伤害和设备损坏：

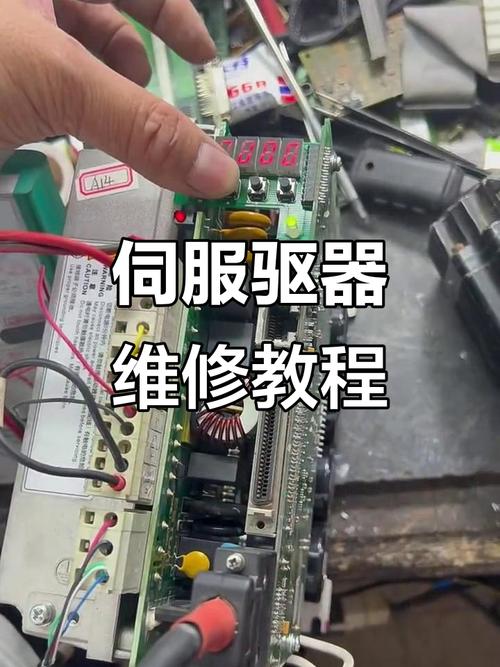

（图片来源网络，侵删）
- 断电并确认： 必须完全切断变频器的输入电源（R, S, T），等待至少5-10分钟，让内部电容充分放电，使用万用表直流电压档测量直流母线（P, N端子）之间的电压，确认已降至36V DC以下,才能进行操作。
- 锁定挂牌： 在电源开关处执行“锁定挂牌”（Lockout/Tagout）程序,防止他人误送电。
- 静电防护： 变频器内部电路板（如驱动板、主板、IGBT模块）非常敏感，佩戴防静电手环,并确保工作台面已接地。
- 绝缘保护： 操作时，请使用绝缘工具,并保持手部干燥。
第二部分：维修流程与思路
维修变频器，尤其是20HP这样的功率等级，建议遵循“先外后内、先静后动、先软后硬”的原则。
初步检查与信息收集
-
观察与询问：
- 故障现象： 变频器具体表现是什么？（无显示、报警代码、不启动、输出不平衡、异响、冒烟等）
- 发生时间： 是刚上电就出现,还是在运行一段时间后出现？
- 操作过程： 操作人员当时在进行什么操作？（启动、加速、减速、停机）
- 历史记录： 该变频器之前是否有过维修或类似的故障？
-
外部检查：
- 电源： 检查输入电源电压是否在规定范围内（如三相380V±10%），是否缺相、电压不稳。
- 接线： 检查所有接线端子（R/S/T, U/V/W, 控制端子）是否牢固、有无松动、烧蚀或氧化,特别是电机电缆和动力电缆。
- 环境： 检查变频器周围环境是否过于潮湿、多尘、高温或有腐蚀性气体，检查散热风扇是否正常运转,通风口有无堵塞。
- 负载： 检查电机是否正常，机械负载有无卡死、堵转等情况，可以尝试脱开电机,空载测试变频器。
上电测试与故障定位
-
仅控制电（上电检查）：

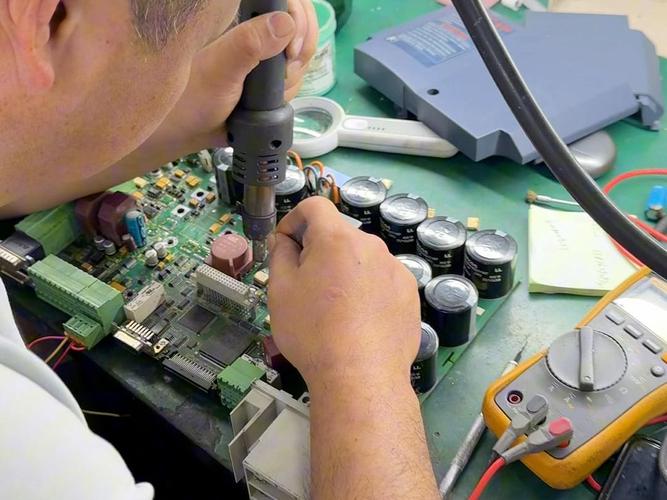

（图片来源网络，侵删）- 如果变频器有控制变压器或开关电源部分，可以只给这部分供电（有些变频器需要短接或拨动特定开关才能实现）。
- 显示屏： 是否有显示？显示是否正常？是否有故障代码？
- 开关电源： 测量其输出的各路电压（如+5V, +12V, +24V, +15V, -15V等）是否正常且稳定,这是判断主板或电源板好坏的关键。
- 风扇： 散热风扇是否正常启动？
-
满电测试（在初步判断无严重短路后）：
- 恢复所有接线，在确保电机已脱开或处于安全状态下,进行上电测试。
- 充电电阻： 观察充电电阻（预充电电阻）是否在启动后很快被短接（通常会有一个短暂的充电过程，听到继电器或接触器吸合的声音），如果电阻持续发热或烧毁,说明主回路有问题。
- 直流母线电压： 测量P、N端子之间的电压，是否达到约530V DC（对于380V输入），电压过低可能是输入缺相,过高或异常波动则可能有问题。
- 运行状态： 尝试进行面板操作或端子控制，看是否能正常启动、加速,观察输出电压是否平衡。
拆机与深度检测
如果初步判断问题出在内部,则需拆机进行检测。
-
主回路检测：
- 整流模块： 使用二极管档或电阻档，测量三相输入端子（R, S, T）到直流母线（P, N）之间的二极管特性，正向应有压降（约0.4-0.9V），反向应截止（无穷大），如果短路或断路,整流模块损坏。
- IGBT模块： 这是最容易损坏的部件之一。
- 拆除驱动线后,使用万用表二极管档测量。
- P到U/V/W，N到U/V/W： 类似于整流模块的测量,应为单向导通。
- U/V/W到P，U/V/W到N： 应该都不导通（无穷大）。
- U/V/W之间： 互相不应导通。
- 注意： 测量前务必完全放电，并拆除所有与IGBT相连的驱动线,防止误判。
- 制动单元/电阻： 如果变频器带制动电阻,检查制动模块和电阻是否短路或断路。
-
控制回路检测：
（图片来源网络，侵删）- 驱动板：
- 检查驱动光耦或驱动IC的供电是否正常。
- 使用示波器测量驱动信号的波形（PWM波），上电时应有正常的自检波形，运行时应随频率变化而变化，波形异常或缺失,说明驱动板或主板有问题。
- 主板/控制板：
- 检查CPU、存储器（如Flash, EEPROM）等芯片的供电是否正常。
- 检查外围晶振、复位电路是否正常。
- 检查各通信接口（如RS485, CAN总线）的电路是否有损坏。
- 驱动板：
第三部分：20HP矢量变频器常见故障案例
| 故障现象 | 可能原因 | 检查与解决方案 |
|---|---|---|
| 上电无显示 | 输入电源缺相或未送电。 熔断器烧断。 开关电源损坏。 主板或电源板损坏。 |
检查输入电源和空气开关。 用万用表通断档测量熔断器，更换同规格熔断器。（注意：更换前必须查明原因，防止再次烧毁） 测量开关电源输出电压，若无输出或输出异常，则电源板损坏。 若开关电源输出正常，但主板仍无显示，则可能主板损坏。 |
| 显示报警（如OC, GF, OU等） | OC（过电流）： 输出电缆短路或接地。 电机绕组短路或对地短路。 IGBT模块损坏。 驱动电路故障（如驱动信号过强）。 GF（接地故障）： 电机电缆或电机绝缘下降。 变频器输出端子对地短路。 接地检测电路故障。 OU（过电压）： 输入电压过高。 电机负载惯性过大，减速时间设置过短。 制动单元或制动电阻故障。 |
OC: 脱开电机，空载运行，如果报警消失，检查电机和电缆，如果仍然报警，测量IGBT模块。 GF: 用兆欧表摇测电机电缆和电机对地的绝缘电阻。 OU: 检查输入电压，合理设置减速时间，检查制动回路。 |
| 输出不平衡或缺相 | IGBT模块有一路或几路损坏。 驱动板故障，导致某相驱动信号异常。 主板PWM信号输出有问题。 |
重点怀疑IGBT！ 按照前述方法拆下驱动线测量IGBT。 用示波器测量驱动板上的三相驱动信号，看是否正常、平衡。 检查来自主板的PWM信号是否正常。 |
| 运行中过热（OH） | 散热器通风不良（风扇坏、风道堵）。 环境温度过高。 负载过重。 温度传感器（如热敏电阻）故障。 |
清理风道，更换散热风扇。 改善变频器的工作环境，加装空调或风扇。 检查机械负载，降低负载或增大变频器容量。 测量温度传感器的阻值，判断其是否正常。 |
| 通讯错误 | 通信线（如485）接线错误或接触不良。 通信波特率、地址等参数设置不匹配。 通信干扰（接地不良，未使用屏蔽线）。 通信端口或芯片损坏。 |
检查并重新接好通信线。 检查并统一所有设备的通信参数。 确保屏蔽层单端可靠接地，远离动力线。 测试通信端口电压，或更换通信芯片。 |
第四部分：维修后的注意事项
- 参数恢复与设置： 如果更换了主板或存储器，需要重新输入正确的电机参数（额定电压、电流、频率、功率因数等）和应用参数（V/F曲线、加减速时间、转矩提升等）。
- 空载测试： 在重新连接电机之前，务必进行空载运行测试，检查转向、加减速是否正常,有无异响和振动。
- 负载测试： 空载正常后，连接电机进行带载测试，观察电流、电压、转速是否稳定,有无异常报警。
- 记录归档： 记录故障原因、维修过程、更换的元器件,以便日后参考。
重要提醒
- 备件： 对于20HP的变频器，建议常备的备件有：熔断器、散热风扇、主控板/电源板上的开关电源模块、IGBT模块及配套的驱动光耦/IC,这些是最易损的部件。
- 经验： 矢量变频器的维修经验非常重要，多看图纸、多分析波形、多总结案例,是提高维修水平的捷径。
- 当心： 如果对高压部分（如直流母线）没有足够的经验和信心，请务必寻求专业维修人员的帮助，或直接联系变频器厂家技术支持,安全永远是第一位的。
