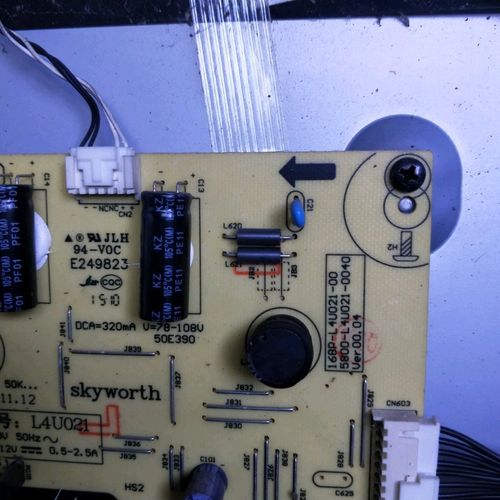

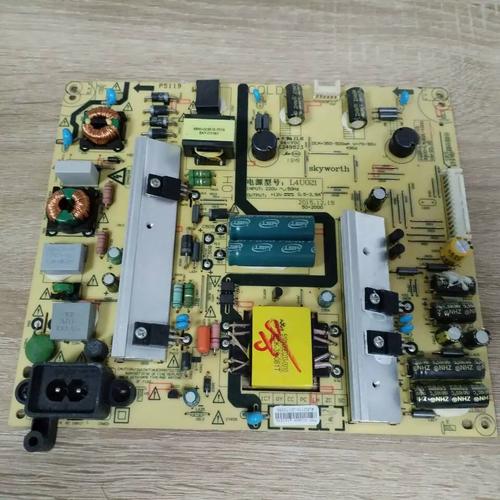

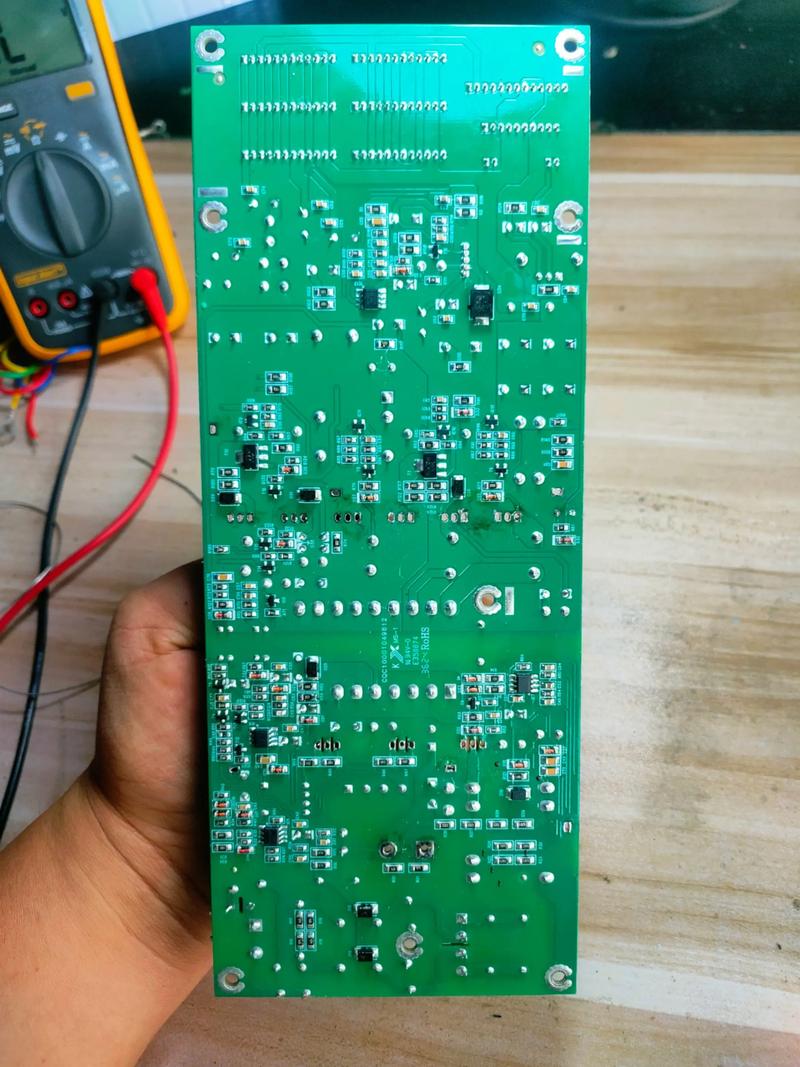

L4U021是长虹（Changhong）电视中非常常见的一款开关电源板，广泛应用于多款型号的液晶电视，它采用经典的双管正激（或称为半桥 LLC谐振）拓扑结构，由NCP1399 PWM控制器驱动，理解其工作原理和常见故障点,是高效维修的关键。

电源板概述与核心工作原理

核心特点

• 主控芯片: 通常使用 ON Semiconductor的NCP1399，这是一个高性能的电流模式PWM控制器，内置了完善的保护功能（如过压、欠压、过流、过热保护）。
• 拓扑结构: 双管正激 或 半桥 LLC谐振，这两种结构都需要两个MOSFET管（Q801, Q802）同时导通和关断，驱动一个变压器（T801）。
• 主要输出: 通常提供 +12V 和 +24V 两组主电压，以及 +5VSTB (待机电压)。
• 待机模式: 当电视待机时，PWM控制器（NCP1399）停止工作，由一个独立的 小功率待机电源（通常由 VIPer12A/22A 等芯片构成）产生 +5VSTB 电压,为CPU和遥控接收电路供电。

工作流程

1. 上电: AC220V交流电经过保险丝、抗干扰电路、整流桥（BR801）和滤波电容（C807）后,变成约310V的直流高压。
2. 待机状态: 310V电压同时供给主电源和待机电源，待机电源（VIPer12A等）工作，产生稳定的 +5VSTB 电压，此电压送到主板CPU,此时整机处于低功耗待机状态。
3. 开机信号: 用户按下电源键或遥控器，主板CPU收到指令后，从其 PS-ON 或 POWER-ON 引脚输出一个高电平（或由低变高）的开机信号。
4. 主电源启动: 开机信号送到电源板的 CN801 或类似接口，通过光耦（IC802）反馈到主PWM控制器（NCP1399）的使能端（如EN/UV引脚），NCP1399开始工作，输出两路相位相反的PWM驱动信号,分别驱动Q801和Q802两个MOSFET管。
5. 能量变换: Q801和Q802交替导通，将310V直流高压斩波成高频交流脉冲,通过变压器T801进行能量传递和电压变换。
6. 整流输出: 变压器次级的多组绕组经过整流（肖特基二极管，如D8xx系列）和滤波（大电容，如C8xx系列）后，输出各组直流电压，如+12V、+24V等，供给电视主板、背光板等负载。
7. 稳压与保护: 输出电压通过 光耦（IC802） 和 精密稳压源（如TL431） 进行取样和反馈，当输出电压升高时，光耦导通增强，控制NCP1399的反馈引脚，使其降低输出占空比，从而稳定电压，NCP1399内部集成了多种保护电路，一旦检测到异常（如过流、过压、过热），会立即停止输出,进入保护状态。

常见故障现象与维修思路

故障现象一：完全无反应，指示灯不亮

可能原因分析：

1. 前端电路问题: AC输入保险丝熔断、压敏电阻（RV801）短路、抗干扰电感（L801/L802）开路。
2. 待机电源故障: 这是导致指示灯不亮的最常见原因。
   • VIPer12A/22A芯片本身损坏。
   • 其外围电路故障：R80x（启动电阻）开路、D80x（整流二极管）开路/短路、ZD80x（稳压二极管）击穿、FB80x（变压器）开路/短路。
   • 次级整流滤波电路故障：D8xx（整流二极管）短路、C8xx（滤波电容）短路。
3. 主板问题: 主板CPU或其供电电路故障，导致无法发出开机信号（但这种情况通常待机指示灯会亮）。

维修步骤：

1. 安全断电: 断开电源板与所有负载（主板、背光板）的连接。
2. 静态检查: 观察保险丝是否发黑熔断，如果熔断，不要直接更换，必须查明原因，常见原因有：
   • 压敏电阻RV801短路: 更换即可。
   • 桥堆BR801击穿: 更换桥堆。
   • 主MOSFET管Q801/Q802击穿: 这是重点检查对象，MOSFET击穿通常会导致保险丝熔断，并可能连带损坏驱动电阻、IC802光耦、NCP1399芯片等。
3. 代换法测试待机电源:
   • 如果保险丝完好,说明后级有严重短路。
   • 断开待机电源的次级负载（通常是连接到主电源的某个电阻或光耦）。
   • 给电源板通电，测量待机电源的输出端（通常是+5VSTB）是否有+5V电压。
   • 有+5V输出: 说明待机电源正常,问题出在主板或主电源的启动电路。
   • 无+5V输出或电压异常: 问题在待机电源本身。
4. 维修待机电源:
   • 测量VIPer12A的VCC脚（通常为8脚）是否有启动电压（约15-20V），如果没有,检查启动电阻R80x是否开路。
   • 如果VCC电压正常，但无输出，测量FB80x次级整流二极管D8xx两端是否短路,短路则更换二极管。
   • 如果次级正常，则可能是VIPer12A芯片损坏,直接更换。

故障现象二：指示灯亮（有+5VSTB），但无法开机，屏幕不亮

可能原因分析：

1. 主电源未启动: 这是最常见的原因，待机电源正常,但主电源没有从待机状态切换到工作状态。
2. 主电源保护电路动作: 主电源启动后，因自身故障（如过流、过压）而进入保护状态。
3. 主板问题: 主板无法发出正确的开机信号,或主板自身故障。

维修步骤：

1. 假负载法测试主电源:

   • 这是维修此电源板最核心、最安全的一步！
   • 断开电源板与所有负载的连接。
   • 在主电源的+12V（或+24V）输出端，接上一个 汽车灯泡（如21W/12V） 或 大功率水泥电阻（如10Ω/50W） 作为假负载。
   • 给电源板通电，测量假负载两端是否有稳定的+12V（或+24V）电压。
   • 有正常电压输出: 说明主电源本身是好的，问题在主板或连接线，检查排线CN801是否插好、针脚是否氧化或断裂。
   • 无电压输出或电压很低: 问题在主电源本身。

2. 维修主电源（无输出）:

   • 检查使能信号: 测量NCP1399的使能引脚（通常是EN/UV或PFC-EN），在通电瞬间（或短接PS-ON对地后）是否有高电平（如>2.5V），如果一直是低电平,说明使能信号未送达。
   • 检查驱动电路: 测量NCP1399的输出驱动引脚（OUT1, OUT2）是否有正常的PWM方波输出，如果没有，可能是NCP1399损坏或其供电异常，检查VCC供电是否正常（通常由一个独立的辅助绕组经整流滤波后提供）。
   • 检查MOSFET管: 如果有驱动信号但输出电压为零，很可能是Q801或Q802MOSFET管击穿，用万用表二极管档测量其三个引脚，判断是否短路。MOSFET击穿是此电源板的高发故障，更换时建议使用同型号或参数相当（耐压、电流）的管子。
   • 检查反馈电路: 测量光耦IC802的1、2脚（初级侧）和3、4脚（次级侧）是否正常工作，可以用一个带隔离的直流电源（如3-5V）模拟TL431的反馈信号，看主电源是否能勉强启动（此方法需谨慎，以防电压过高），如果光耦或TL431损坏,主电源会因稳环路失效而无法启动或输出电压失控。
   • 检查谐振/吸收电路: 此类电源通常有RCD吸收电路（如R808, C810, D805）来保护MOSFET，如果吸收电路的电容（C810）失效或电阻（R808）变大，可能导致MOSFET因尖峰电压过高而损坏,并引发连锁故障。

故障现象三：电源“嗒嗒”响，无法启动

可能原因分析： 这通常是 保护电路 在起作用，电源启动瞬间检测到异常，立即关闭，然后再次尝试，如此循环，发出“嗒嗒”声。

1. 过流保护: 主负载（假负载）过重，或电源板自身有短路点（如滤波电容、整流二极管、MOSFET轻微漏电）。
2. 过压保护: 反馈环路开路，导致输出电压急剧升高,被NCP1399检测到。
3. 变压器T801短路: 变压器匝间短路会导致初级电流剧增,触发过流保护。

维修步骤：

1. 断开所有负载: 使用假负载法，如果接上假负载后正常,说明问题在主板或背光板。
2. 检查主电源自身短路:
   • 在断电状态下，用万用表电阻档测量各组输出端对地电阻，是否有明显短路（阻值接近0Ω）。
   • 重点检查滤波电容（C8xx）是否鼓包、漏电。
   • 检查整流二极管（D8xx）是否击穿。
3. 检查反馈电路: 检查光耦IC802、TL431及其外围电阻是否开路或损坏,反馈环路开路是导致过压保护的常见原因。
4. 检查变压器: 变压器匝间短路用万用表很难测出，可以代换一个同型号的变压器试试，或者通过测量其初级电感值来判断（需要有正常板子对比）。

维修工具与注意事项

• 必备工具:
  • 数字万用表（带二极管档、电容档）。
  • 示波器（强烈推荐，用于观察PWM波形和反馈信号）。
  • 隔离变压器（维修安全第一！）。
  • 热风枪和电烙铁（用于拆焊贴片元件）。
  • 焊锡、松香、吸锡线等。
• 注意事项:
  1. 安全第一: 310V高压非常危险！维修时务必断电并放电（对大电容）,使用隔离变压器可以有效防止触电。
  2. 先易后难: 先检查保险丝、外观明显的元件（如鼓包电容、烧黑的电阻）,再进行通电测试。
  3. 善用假负载法: 对于此类电源板，假负载法是隔离负载、判断电源板好坏的黄金法则。
  4. 代换与对比: 对于疑难杂症，如NCP1399、变压器等，可以用同型号好的元件进行代换测试，或者与一块好的电源板进行关键点电压、波形的对比。
  5. 保护电路: 不要轻易短接或拆除保护电路，它们是电源安全的最后一道防线，保护动作时，应先思考“为什么会保护”，而不是“如何让它不保护”。

希望这份详细的维修指南能帮助你成功修复L4U021电源板！祝你维修顺利！
