长虹LT42电源板维修全攻略：从故障现象到终极解决方案，附实测电路图与关键点详解

** 本文是长虹LT42液晶电视电源板维修的终极指南，无论您是家电维修初学者还是资深技师，都能在这里找到清晰的故障判断逻辑、详细的维修步骤、关键元器件参数以及实测电路图分析，我们将深入剖析常见故障代码（如“三无”、“红灯闪烁”），并提供精准的维修策略，助您快速定位并解决长虹LT42电源板难题，让您的电视“重获新生”。

引言：为什么电源板是液晶电视的“心脏”？

对于长虹LT42这类经典的42英寸液晶电视而言,其核心部件之一便是电源板，它如同电视的“心脏”，负责将市电220V交流电转换为电视内部各个模块（主板、背光板、逻辑板等）所需的多种稳定直流电压，一旦电源板出现故障，电视将直接表现为“三无”（无光栅、无图像、无声音）或指示灯异常闪烁等严重问题。

本文将以专业维修的视角,系统性地拆解长虹LT42电源板的维修流程，旨在为遇到此问题的用户提供一份“拿来即用”的实战手册。

常见故障现象与初步诊断：快速定位问题根源

在动手维修前,准确的故障判断是成功的一半，长虹LT42电源板通常有以下几种典型故障表现：

故障现象1：完全“三无”，指示灯不亮

• 可能原因：

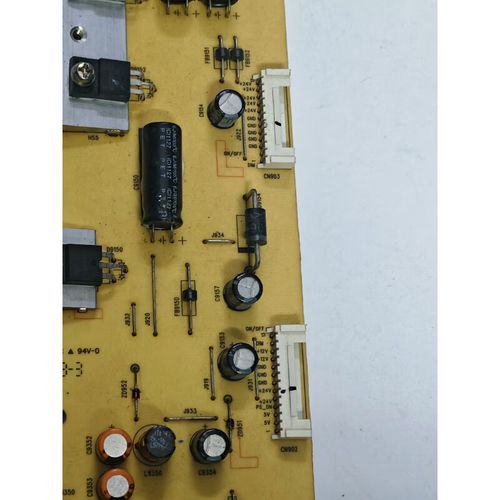

  （图片来源网络，侵删）
  1. 市电输入回路故障： 保险管熔断、电源线损坏、抗干扰电感（X电容）短路。
  2. PFC（功率因数校正）电路故障： PFC开关管（如K1348、K2655等大MOS管）击穿、PFC驱动IC（如NCP1397、SG6841等）损坏、相关整流二极管或滤波电容失效。
  3. 副电源故障： 副电源开关管、变压器、副电源IC（如VIPer12A/22A等）损坏。

• 诊断步骤：

  1. 安全第一！ 断开电源，将电源板从电视中取出。
  2. 目测检查： 检查保险管是否发黑、炸裂，若保险管完好，则问题通常出在PFC或副电源之后；若保险管熔断，则说明存在严重短路，需重点检查上述1、2项。
  3. 电阻测量： 使用万用表二极管档，测量PFC开关管D、S极之间的阻值，若接近0Ω，则已击穿，同样测量副电源开关管。
  4. 静态检测： 若发现开关管击穿，务必检查其驱动电阻、稳压二极管以及IC本身是否连带损坏，否则更换后可能再次击穿。

故障现象2：“三无”，但电源指示灯亮（通常为红色或橙色）

• 可能原因：

  1. 主电源（+24V/+12V）电路故障： 主电源开关管、变压器损坏。
  2. 电源管理或保护电路启动： PFC电压异常、主电源输出过压/过流保护。
  3. 负载短路： 主板、背光板或逻辑板存在短路，导致电源板进入保护状态。

• 诊断步骤：

  1. 断开负载法： 这是诊断此现象的关键步骤，断开电源板与主板、背光板的连接，只保留副电源供电。
  2. 测量输出电压： 通电测量主电源的+24V和+12V输出端子，若电压恢复正常，则说明故障在负载端（主板或背光板），应重点排查，若电压仍然为0或异常低，则问题在电源板本身的主电源电路。
  3. 检查主电源IC： 长虹LT42电源板主电源多采用L6599D或NCP1397等谐振式控制器，检查其供电、VCC、过零检测、反馈等引脚电压是否正常。

故障现象3：指示灯闪烁，无法开机

• 可能原因：

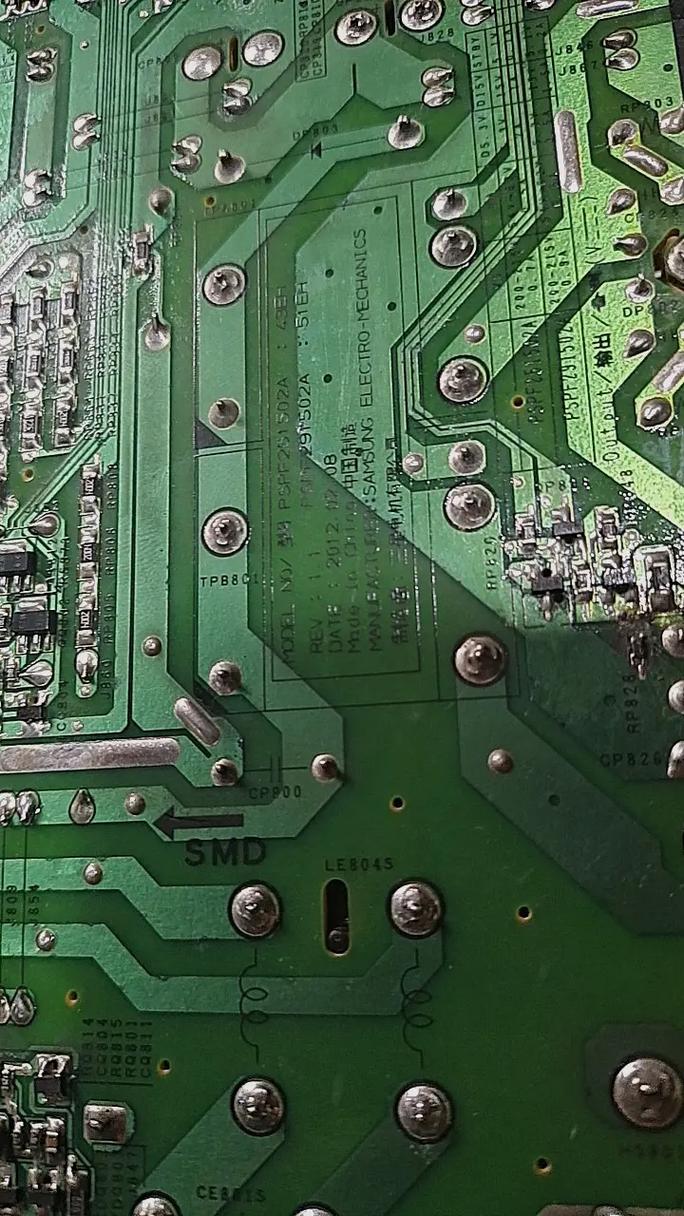

  （图片来源网络，侵删）
  1. PFC电路未工作： 导致PFC电压异常，电源IC检测到后尝试启动又保护。
  2. 副电源负载过重： 副电源给主电源IC或待机电路供电，若负载有问题，会导致副电源间歇工作。
  3. 电源IC本身损坏或程序紊乱。

• 诊断步骤：

  1. 测量PFC电压： 测量PFC输出滤波电容（通常为450V左右的大电解电容）上的电压，若无电压或电压很低，则PFC电路未工作。
  2. 检查PFC驱动： 测量PFC驱动IC（如NCP1397）的输出端是否有PWM脉冲驱动信号，若无，检查其供电、反馈、使能等引脚。
  3. 检查副电源输出： 测量副电源给主电源IC供电的电压（如+12V或+18V VCC）是否稳定。

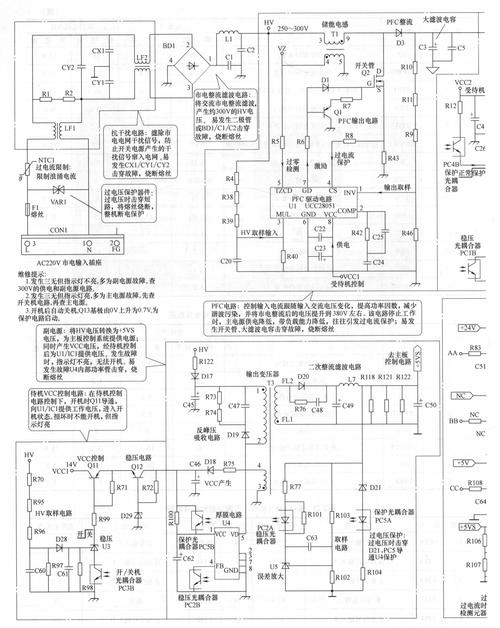

核心电路详解与关键元器件实测（以常见方案为例）

长虹LT42电源板通常采用“PFC + LLC谐振”或“PFC + 双管正激”的架构，以下我们以最常见的PFC + LLC方案为例，进行深度解析。

PFC（功率因数校正）电路

• 作用： 将整流后的脉动直流电升压并稳定在约390V，提高功率因数，减少电网污染。
• 核心元器件：
  • PFC开关管： 型号常见为K1348、K2655、STP15N60等（耐压600V，电流15A左右）。
  • PFC驱动IC： NCP1397是典型代表，负责产生PWM驱动信号。
  • PFC电感与整流二极管： PFC电感储能，整流二极管（如MUR460）将能量传递给PFC输出电容。
• 实测关键点（以NCP1397为例）：
  • VCC（8脚）： 正常工作电压约15-20V，此电压由副电源提供，是PFC电路工作的前提。
  • 输出（5脚）： 应有高频PWM脉冲驱动信号，若无，检查VCC、过零检测（2脚）、反馈（1脚）电压。
  • PFC输出电压： 空载或轻载时，正常值为380-400V，若此电压异常，整个电源工作都会失常。

副电源（Standby Power）电路

• 作用： 在电视待机时提供+5V或+3.3V电压，为CPU和待机电路供电，并为主电源驱动IC提供VCC。
• 核心元器件：
  • 副电源开关管： 一般为较小功率的MOS管。
  • 副电源变压器： 体积较小，有多个次级绕组。
  • 副电源IC： VIPer12A/22A是经典方案，集成了MOSFET和控制器。
• 实测关键点（以VIPer22A为例）：
  • VDD（8脚）： IC供电电压，由变压器反馈绕组经整流滤波后提供，正常值约15-20V，启动时由市电经启动电阻供电。
  • 漏极（D）： 接300V电压，应有脉冲波形，若无，检查启动电阻、IC本身。
  • 输出电压： 测量+5V输出是否稳定，若电压偏低，可能是负载过重或稳压环路（光耦如PC817）故障。

主电源（Main Power，LLC谐振电路）

• 作用： 产生+24V（给背光板）和+12V（给主板）电压，是电视正常工作的动力核心。
• 核心元器件：
  • 主电源IC： L6599D是此方案的灵魂，它控制两个半桥开关管（如K2645、K2757等）轮流导通，通过LLC变压器进行能量变换。
  • 谐振电容： 与变压器初级绕组构成LC谐振网络，实现软开关，提高效率。
  • 输出整流二极管： 通常为肖特基二极管（如SB5100、SB360等），负责将变压器次级交流电整流为直流。
• 实测关键点（以L6599D为例）：
  • VCC（16脚）： 由副电源提供，正常工作电压约12-18V，此电压是主电源启动的“钥匙”。
  • 输出端（HO/LO，11/14脚）： 应有互补的PWM脉冲驱动信号，若无，检查VCC、PFC电压、过零检测（1脚）、反馈（8脚）等。
  • FB（反馈，8脚）： 此引脚电压反映了输出电压的稳定情况，正常工作时电压在某个特定值（如2.5V）附近波动，若电压异常，说明稳压环路（光耦+431）有问题。
  • 输出电压： 断开负载后测量+24V和+12V是否正常，若电压过高，极易击穿后级负载，需立即关机检查稳压电路。

实战维修案例分享：从故障到修复的全过程

案例：长虹LT42PFBX故障——“三无”，红灯闪烁。

1. 初步判断： 指示灯亮，说明副电源基本正常，红灯闪烁通常意味着保护电路动作。
2. 断开负载测试： 断开电源板与主板和背光板的连接，通电测量，+24V和+12V输出恢复正常，不再闪烁。故障在负载端。
3. 排查负载：
   • 先接上背光板,通电测量+24V电压，若电压立刻下降或保护，说明背光板存在短路，常见为背光板上的升压管、驱动IC或灯条短路。
   • 若背光板正常,再接上主板，若此时故障复现，则问题在主板，常见为主板上的5V或12V负载短路，或CPU控制系统异常导致电源保护。
4. 最终修复： 本案例中，经排查发现是背光板上的一颗MOS管击穿短路，更换同型号MOS管后，接上背光板，电压恢复正常，电视开机成功。

维修注意事项与安全警示

1. 人身安全： 液晶电视电源板内部存在高压，即使断电后，PFC滤波电容上仍存有近400V的残余电压，维修前必须对电容进行放电操作（用大功率电阻短接电容两端），以防触电。
2. 元件代换： 更换元器件时，必须确保参数（耐压、电流、功率、封装）完全一致或更高，特别是开关管、IC、电解电容等核心元件，切勿随意代换。
3. 散热： 更换大功率元件后，注意检查散热片是否安装牢固，硅脂是否涂抹均匀，以防因过热再次损坏。
4. 先软后硬： 在硬件维修前，可尝试观察是否有元件虚焊，对于贴片IC，可为其重新补焊，有时能解决因接触不良导致的疑难杂症。

维修长虹LT42电源板,需要清晰的逻辑、扎实的电路知识和严谨的操作，本文提供的从现象分析到核心电路详解，再到实战案例的完整流程，希望能为广大维修爱好者和技术人员提供有力的支持，每一次维修都是一次学习和提升的过程，祝您维修顺利，手到病除！

（注：本文中的元器件型号和电路参数为基于市场常见长虹LT42电源板方案的总结，具体维修时需以实物板号为准。）
