下面我将为您详细解释为什么用、怎么用、以及注意事项。

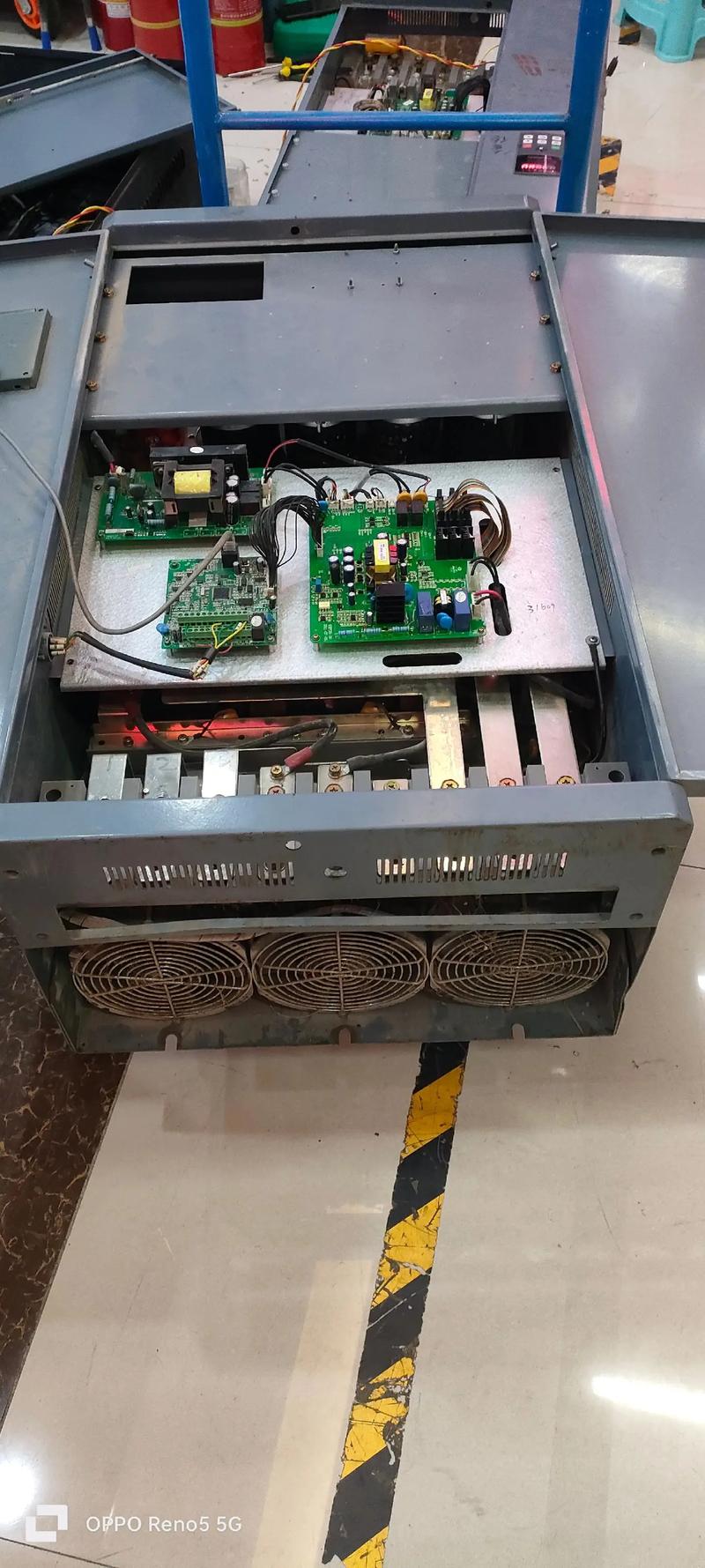

（图片来源网络，侵删）
为什么使用升压变压器？
变频器内部包含大量的电子元器件，尤其是IGBT（绝缘栅双极型晶体管），其驱动电路和控制芯片都非常“娇贵”，对供电电压的稳定性要求极高，直接接入电网（380V AC）存在以下风险：
- 上电冲击风险：首次通电或维修后首次通电，如果电路中存在短路、元器件损坏等问题，直接上380V可能会导致故障扩大，烧毁更多昂贵的元器件,甚至导致整台变频器报废。
- 电压不稳风险：电网电压可能存在波动、瞬时尖峰或浪涌,这些不稳定因素都可能损坏变频器内部的精密电路。
- 调试不安全：在进行参数设置或功能调试时，如果需要反复启停,高压操作风险较大。
使用升压变压器（调压器）可以完美解决这些问题：
- 软启动：可以从0V开始，缓慢、平稳地将电压升高到额定值,有效避免上电冲击。
- 限流保护：调压器本身具有一定的阻抗，可以在发生短路时起到一定的限流作用,为故障排查提供反应时间。
- 安全调试：可以在较低电压下（如200V）进行初步的功能测试和参数设置，确认无误后再升到全压,大大提高了维修过程的安全性。
- 隔离作用：虽然不是隔离变压器，但调压器在某种程度上可以提供一个相对“干净”的电源,减少电网干扰。
如何使用升压变压器进行维修？
核心原则：逐步升压，分步测试，切勿一次性加到全压。
所需工具：
- 单相或三相自耦变压器（调压器）：
- 对于小功率（如7.5kW以下）的变频器，通常使用单相调压器即可。
- 对于中、大功率（如15kW及以上）的变频器，必须使用三相调压器,以保证三相电压平衡。
- 万用表：用于监测输入、输出电压。
- 钳形电流表：用于监测输入电流。
- 绝缘电阻测试仪（兆欧表）：用于上电前初步检查。
详细步骤：
第一步：安全准备与初步检查

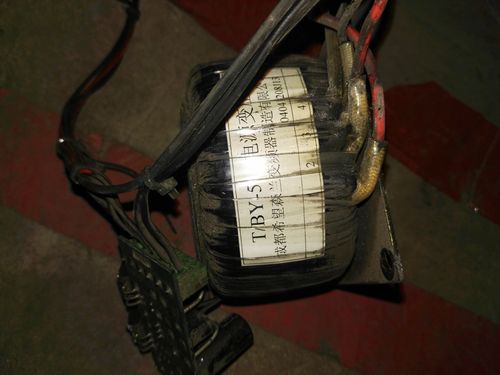

（图片来源网络，侵删）
- 断电：确保变频器已完全断电，并等待电容充分放电（至少5-10分钟）。
- 外观检查：观察变频器内部是否有明显烧焦、鼓包、元器件炸裂的痕迹。
- 静态测量（关键！）：
- 使用万用表的二极管档或电阻档，测量整流桥的输入端和输出端，正常情况下,应存在单向导通特性。
- 测量IGBT的C（集电极）、E（发射极）、G（栅极）之间的电阻，G-E、G-C之间应有高阻值，C-E之间在未触发时也应呈高阻，如果发现短路或阻值异常，说明IGBT已损坏,必须先更换再通电。
- 检查直流母线（P+和N-之间）是否短路。
- 清洁：用吹风机或皮老虎吹去变频器内部的灰尘。
第二步：连接调压器
- 确认调压器功率：调压器的功率必须大于或等于被测变频器的额定功率，测试一台7.5kW的变频器,至少需要10kVA以上的调压器。
- 正确接线：
- 将调压器的输入端连接到380V三相电源（如果是三相调压器）或220V单相电源（如果是单相调压器）。
- 将调压器的输出端连接到变频器的输入端子（R, S, T）。
- 务必将变频器的输出端子（U, V, W）与电机断开！ 空载测试是必须的。
- 将变频器的控制端子（如COM, FWD, REV等）暂时不接或接至安全状态,防止意外启动。
- 可靠接地：确保变频器的接地端子（PE）已可靠接地。
第三步：逐步升压测试
- 初始设置：将调压器的输出电压旋钮调至最低位置（0V）。
- 上电：合上调压器输入端的空气开关。
- 缓慢升压：
- 第一步：升至约100-150V，用万用表测量变频器直流母线电压（P+和N-之间），理论上应该是输入线电压的1.414倍左右，输入150V,直流母线应有约210V。
- 观察与测量：在这个电压下，变频器内部控制电路应该开始工作（如显示屏亮起、风扇转动），用万用表和钳形表监测输入电压、电流和直流母线电压，看是否正常、有无异常声响。
- 第二步：逐步升高电压：如无异常，继续缓慢将电压升至200V、250V、300V... 每升一个档位都进行观察和测量。
- 升至额定电压：
- 当电压升至接近额定值（如360V）并稳定一段时间后，确认变频器运行正常，无过流、过压报警,无异常发热。
- 可以尝试进行一些基本操作，如启动、停止、改变频率等（确保电机未连接）。
第四步：故障排查
如果在升压过程中出现以下情况，应立即断电,并返回第一步进行详细检查：

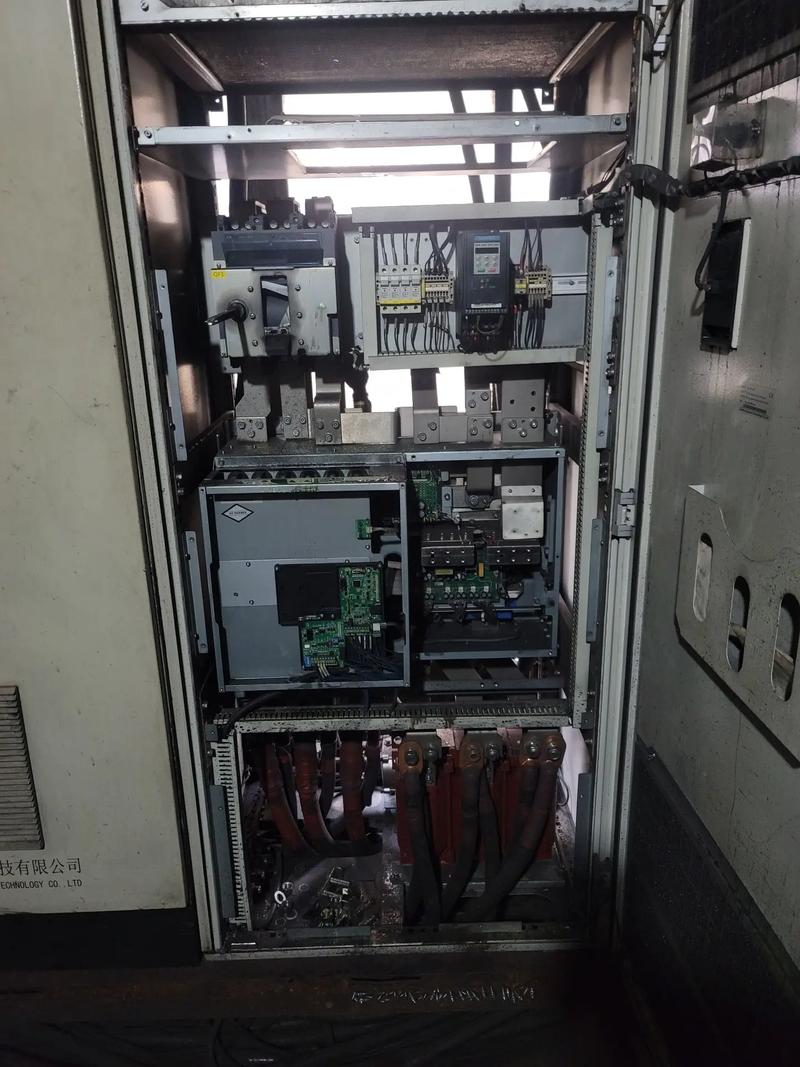

（图片来源网络，侵删）
- 跳闸：调压器或输入开关跳闸。
- 显示过流、过压、短路等故障代码。
- 出现异常声响（如“滋滋”声、爆炸声）。
- 元器件冒烟或烧焦。
- 直流母线电压异常（远高于或远低于理论值）。
第五步：后续测试
如果空载测试通过，可以进行带载测试，但务必从低频率、低电压开始，逐步增加负载和频率,并密切监测电流和温度。
重要注意事项与风险提示
- 人身安全第一：操作高压电，务必遵守安全规程，佩戴绝缘手套，使用绝缘工具,保持工作区域干燥整洁。
- 功率匹配：严禁小马拉大车，调压器功率不足会导致严重发热,甚至烧毁。
- 三相平衡：使用三相调压器时，必须确保输出的三相电压尽可能平衡,否则会损坏变频器。
- 禁止带载启动：严禁在电机连接的情况下进行升压测试,巨大的启动电流会瞬间损坏IGBT。
- 区分调压器和隔离变压器：
- 调压器（自耦变压器）：输入和输出有电气连接，不隔离，它只是调节电压,不能隔离电网中的干扰和零线电压。
- 隔离变压器：输入和输出通过磁耦合，电气隔离，它不仅能变压，还能提供安全隔离，是更安全的测试设备,但成本更高。
- 对于维修来说，调压器因其经济性而被广泛使用,但必须意识到它不具备隔离功能。
- 不要长时间空载运行：某些变频器在空载时，其输出电压可能会很高，长时间运行可能对电机或变频器本身不利,测试目的达到后即可停止。
使用升压变压器（调压器）维修变频器，是一种“由低到高、由静到动”的科学排查方法，它通过逐步加压的方式，有效地将故障锁定在最小范围内，保护了昂贵的功率器件,是每一位变频器维修工程师必备的技能和工具。
记住这个流程：先静态测量，再接调压器，从0V开始慢慢升，每一步都观察，一有异常就断电。 这样能极大提高维修的成功率和安全性。
