非常理解您在维修主板时看不懂电路图的困扰,这几乎是每一位电子维修新手都会遇到的“拦路虎”，但请不要灰心，这完全是一个可以通过系统学习和实践来攻克的问题。

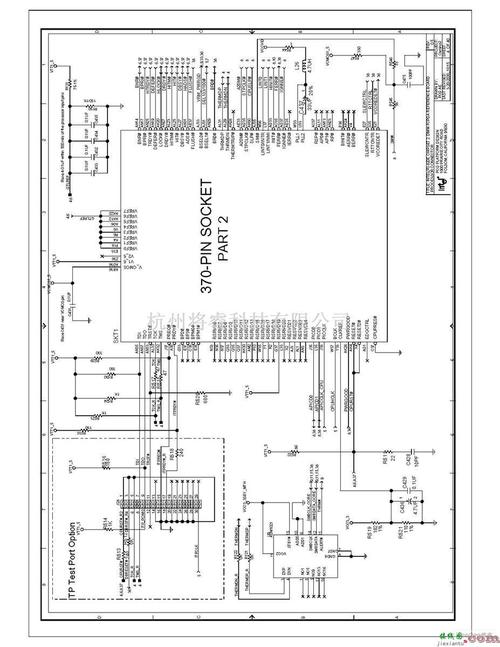

（图片来源网络，侵删）
看不懂电路图,通常不是因为“笨”，而是因为缺少一套系统的方法论和必要的知识储备，下面我将为您拆解这个问题，并提供一个从零开始、循序渐进的学习路径。
第一部分：为什么看不懂？（找准病根）
在看不懂电路图之前,我们先分析一下可能的原因，这样才能对症下药：
- 基础知识薄弱：不了解最基本的电子元件（电阻、电容、电感、二极管、三极管、MOS管、集成电路IC）的符号、作用和特性，不知道上拉电阻是干嘛的，滤波电容有什么用。
- 缺乏系统框架：拿到一张复杂的图，不知道从何看起，脑海里没有“信号流”、“供电”、“地线”这些基本概念，导致看到的只是一堆杂乱的线条和符号。
- 不了解主板架构：不知道主板由哪些核心部分组成（CPU供电、内存供电、芯片组、时钟、复位、bios电路等），更不清楚这些部分之间是如何协同工作的，不知道PG信号是什么，复位信号是如何产生的。
- 符号和术语不认识：图纸上有很多英文缩写和专业术语（如VCC, GND, PG, RST, CLK, PWM, SPI, I2C等），看不懂自然就无法理解电路的含义。
- 缺乏实践经验：理论知识和实际板子脱节，图纸上画的很清晰，但拿到实物上，你找不到对应的元件，或者焊点密密麻麻，无法对应起来。
第二部分：如何攻克？（系统学习方法论）
忘掉“一口吃成胖子”的想法，我们分三步走：打基础 -> 学看图 -> 勤实践。
第一步：打牢地基（必备基础知识）
在看任何电路图之前,你必须先掌握这些“砖块”：

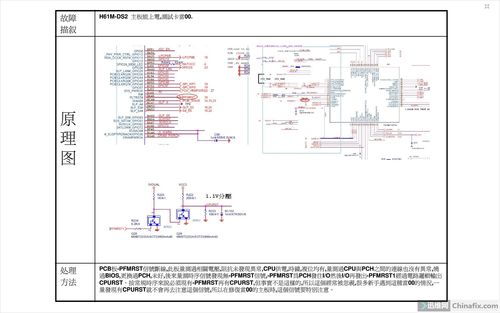

（图片来源网络，侵删）
-
认识元器件（核心中的核心）：
- 无源元件：电阻、电容、电感，必须知道它们的符号、作用、特性。
- 电阻：限流、分压、上拉/下拉。
- 电容：滤波、耦合、储能、充放电。
- 电感：储能、滤波、扼流。
- 半导体器件：二极管、三极管、MOS管。
- 二极管：单向导电性、稳压、发光。
- 三极管/MOS管：开关、放大，这是主板供电和驱动的核心，必须理解其工作原理（特别是MOS管的开关特性）。
- 集成电路：这是主板的大脑，先不必深究其内部复杂结构，但要了解它有什么引脚，每个引脚大致是输入还是输出，是供电还是信号，看到一个PWM控制器IC，就要知道它的输出是给MOS管的。
- 无源元件：电阻、电容、电感，必须知道它们的符号、作用、特性。
-
掌握基本电路概念：
- 电压、电流、电阻：欧姆定律（U=IR）必须烂熟于心。
- 信号流：理解信号的走向，从源头（如晶振）到目的地（如CPU）。
- 供电与地：任何电路都离不开供电和地，学会追踪VCC（供电）和GND（地）网络。
- 高低电平：数字电路的语言，理解“1”和“0”在电路中的体现。
第二步：学会“读图”（从简单到复杂）
有了基础知识,我们开始学习如何“阅读”电路图。
-
学会看图框和模块化：

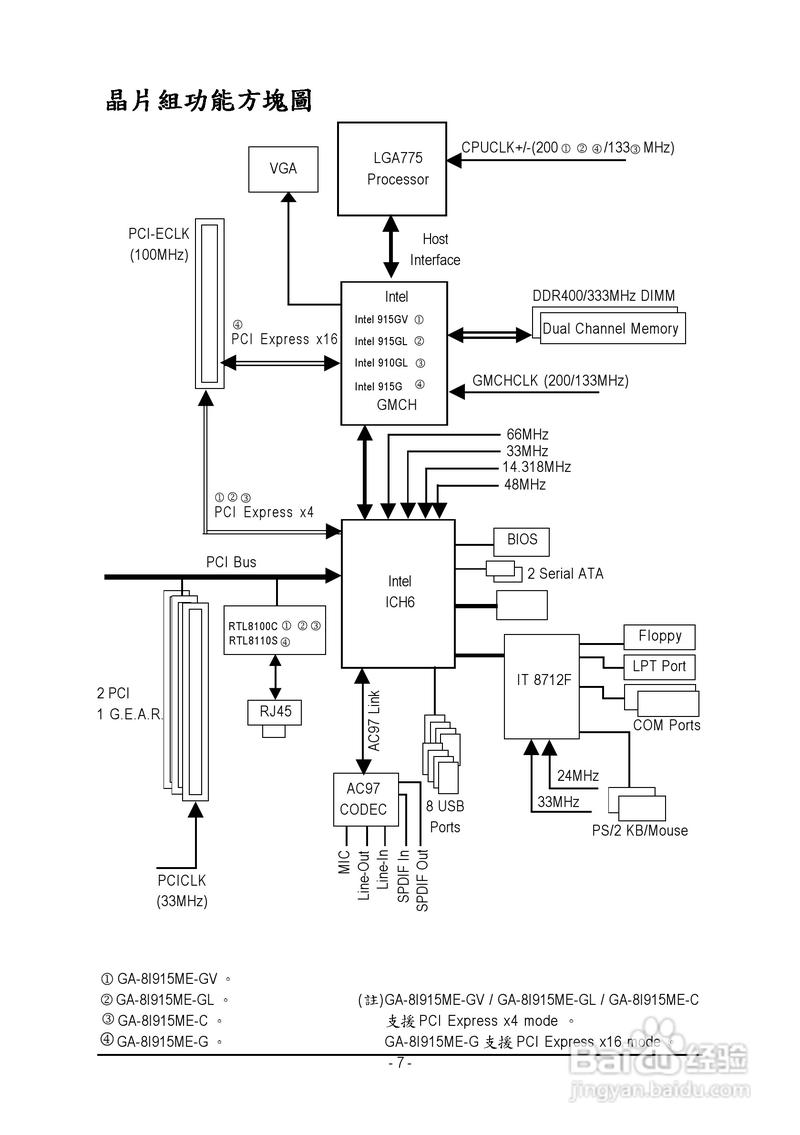

（图片来源网络，侵删）- 不要试图一次性看懂整张图,主板图非常庞大。
- 先找到核心芯片（如CPU Socket、PCH芯片、电源管理芯片PWM），围绕这些芯片来划分电路模块。
- 常见的模块：CPU供电电路、内存供电电路、芯片组供电、时钟电路、复位电路、BIOS电路、接口电路（USB, SATA等）。
-
掌握“寻迹”方法：
- 供电寻迹：从电源接口（如ATX接口）的某个引脚（如+12V）开始，沿着导线或铜箔，看它经过了哪些电容、电感、MOS管，最终到达了哪个芯片的哪个供电引脚，这是维修中最常用的方法。
- 信号寻迹：以一个关键信号为例，比如复位信号，找到复位产生源（通常是PCH或南桥），看它连接到了哪些芯片的复位引脚，同样，时钟信号也是寻迹的重点。
- 关键节点测试：学会在关键测试点（如供电滤波电容的脚、芯片的供电引脚）用万用表或示波器测量电压或波形，验证你的“寻迹”是否正确。
-
理解常用英文缩写和术语：
- VCC/VDD/VIN：供电正极。
- GND/VSS：接地，0V参考点。
- PG (Power Good)：电源好信号，电源稳定后发出的一个高电平信号，告诉主板可以启动。
- RST# (Reset)：复位信号，低电平有效，#号代表低电平有效。
- CLK (Clock)：时钟信号，为芯片提供工作节拍。
- PWM (Pulse Width Modulation)：脉冲宽度调制，用于控制供电电路中MOS管的开关，从而调节电压。
- VID (Voltage ID)：CPU告诉电源管理芯片需要多少电压的信号。
第三步：动手实践（理论联系实际）
维修是门手艺,不动手永远学不会。
-
从报废主板上开始：
- 找几张你报废的、不心疼的主板。
- 拿着图纸和实物,一一对应，找到图纸上的R1，在板子上找到它；找到图纸上的C202，在板子上找到它，这个过程能极大地建立你的“图-物”对应感。
-
万用表是你的“眼睛”：
- 二极管档：用来测通断、判断二极管/三极管的好坏、对地打值（测对地阻值，初步判断是否存在短路或芯片损坏）。
- 电压档：测关键点的供电电压是否正常。
- 电阻档：测电阻是否变值。
-
从简单故障入手：
- 不要一开始就挑战疑难杂症,先从最常见的故障开始练手：
- 不开机/反复开机：重点查PG信号、复位信号、时钟信号、CPU/内存供电。
- 某个接口不工作：比如USB口没电，查这个USB口的供电、数据线、保险电阻、限流电阻、过流保护芯片。
- 不要一开始就挑战疑难杂症,先从最常见的故障开始练手：
-
善用工具和资源：
- 维修图纸：这是你的“地图”，务必找对应型号的官方或高质量的维修图。
- 示波器（进阶）：当你对基础掌握得很好后，示波器能让你“看到”信号的形态，是判断时钟、复位、总线等信号是否正常的终极武器。
- 在线社区：多逛逛“迅维网”、“21IC电子网”等维修论坛，看别人的维修案例和思路，学习别人的经验。
第三部分：推荐学习路径（具体行动指南）
-
第1-2周：理论学习
- 找一本《电子技术基础》或《模拟电子技术》的入门书籍，或者在网上找一套系统的视频教程（B站上有很多）。
- 专注于第一部分提到的基础知识，特别是电阻、电容、二极管、三极管、MOS管，能默画出它们的符号，并说出至少3个作用。
-
第3-4周：识图入门
- 找一张非常简单的电路图,比如一个LED闪烁电路或一个简单的稳压电源电路。
- 尝试用“寻迹”的方法，分析电流是如何流动的，各个元件分别起到了什么作用。
- 找一张你主板的CPU供电模块的局部图（通常比较规整），尝试分析其供电路径。
-
第5-8周：实践结合
- 拿出你的报废主板和图纸。
- 每天固定1-2小时，只做一件事：“对图索骥”，把图纸上的元件符号、编号、网络标号，在主板上找到对应的物理位置。
- 学会使用万用表,测量一些简单的点，如电池电压、5V待机电压、某个电阻的阻值。
-
第9周及以后：故障分析
- 从网上找一些简单的维修案例,主板不开机，测得PG信号为低”。
- 在图纸上找到PG信号的来源和去向,分析可能导致PG信号为低的原因（如电源管理芯片坏、相关电阻电容开路短路等）。
- 尝着自己动手维修一个简单的故障,比如更换一个被烧毁的保险电阻。
请记住：
- 耐心和毅力是第一位的，维修没有捷径，每天进步一点点，时间会给你答案。
- 不要怕犯错，报废的主板就是你最好的试验田，大胆去试，即使搞坏了也没关系，你收获了经验。
- 安全第一，维修主板时，务必断开电源，防止短路或触电。
这个过程就像学开车,一开始手忙脚乱，油门刹车分不清，但只要掌握了正确的方法，多加练习，总有一天你会“人车合一”，在电路图的“道路”上驰骋，祝您维修顺利！
