长虹PS30i机芯维修手册核心摘要
机芯概述
- 机芯型号： PS30i
- 主要应用机型： 长虹部分高清、全高清液晶电视，CHiQ 系列早期型号等。
- 主控芯片： 通常采用 MStar (晨星) 公司的方案，MSD6A818 或类似型号，这是该机芯的核心。
- 主要特点：
- 支持 1080P 全高清分辨率。
- 内置强大的视频解码和处理引擎。
- 通常支持 USB 多媒体播放、HDMI 高清接口等。
- 软件功能丰富,有完整的智能电视系统雏形。
核心电路结构与工作流程
理解整机信号流程是维修的基础,PS30i机芯的信号路径大致如下：

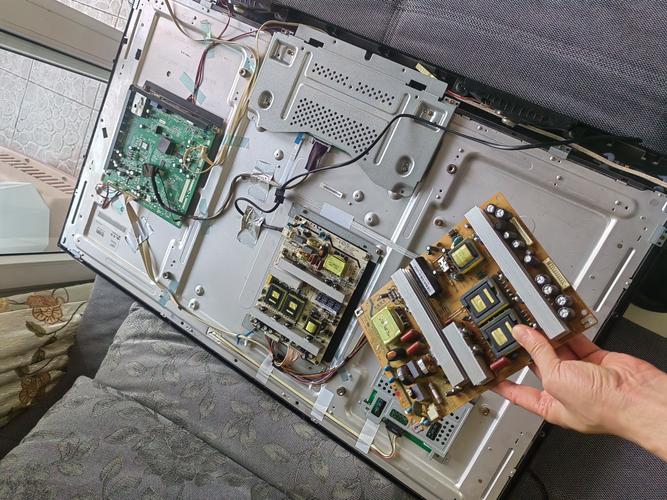

（图片来源网络，侵删）
-
高频调谐/解调板 (TV板):
- 接收天线或有线电视信号。
- 通过内置的调谐器和解码芯片（如 MStar 方案下的配套芯片）解调出 TS 码流。
- 通过 LVDS 或 SPI 接口 将码流传输到主板。
-
主板 (Main Board / 信号板):
- 核心处理单元: MSD6A818 芯片是“大脑”，负责解码所有输入信号（TV、AV、HDMI、USB、VGA等）。
- 信号输入: 接收来自调谐板、HDMI、AV、VGA、USB 等板卡的信号。
- 信号处理: MSD6A818 内部进行视频解码、画质增强、格式转换（如将所有信号转换为 LVDS 信号）。
- 信号输出: 处理后的 LVDS 信号和 LVDS 时钟信号 一起，通过排线传输到 逻辑板 (TCON / 驱动板)。
- 系统控制: CPU 部分运行整个电视的操作系统，控制用户界面、各模块通信、待机/开机等。
- 电源管理: 产生主板各芯片所需的各种电压（如 3.3V, 1.8V, 1.2V, 2.5V 等）。
- Flash 存储: 存储电视的 软件程序 (固件)。
-
逻辑板 (TCON / 驱动板):
- 接收主板送来的 LVDS 信号。
- 对 LVDS 信号进行转换、时序控制（TCON 功能）和伽马校正。
- 输出驱动屏体像素的行列驱动信号,控制液晶分子偏转，最终形成图像。
-
电源板 (Power Supply Board):
（图片来源网络，侵删）- 将市电 220V 交流电转换为整机各部分所需的各种直流电压。
- 主要输出：
- +24V 或 +12V: 供背光板使用。
- +5V (或 STB 5V): 为主板待机供电。
- +32V 或 +VCC: 供调谐器等使用。
- +12V: 供音频功放等部分电路。
-

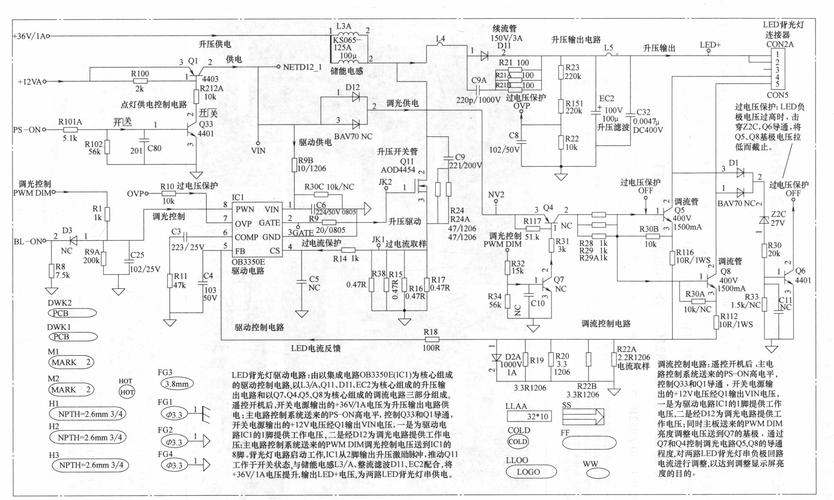

背光板 (Inverter / LED Driver):
- 接收电源板送来的高压直流电（如 +24V）。
- 将其转换为交流高压,点亮屏幕背光（CCFL 或 LED）。
- 接收主板送来的 背光开关 (BL-ON / EN) 和 背光亮度 (BL-ADJ / PWM) 信号，控制背光的亮灭和明暗。
关键测试点与正常电压值
重要提示： 以下电压值仅供参考，具体请以图纸为准，测量时请使用高精度数字万用表，并确保地线接触良好。
| 测试位置 | 信号/电压名称 | 正常参考值 | 备注 |
|---|---|---|---|
| 电源板输出端子 | +24V (或 +12V) | 24V (或 12V) | 误差通常在 ±5% 以内，用于背光和主板主供电 |
| +5V_STB | 5V | 待机电压，主板能收到此电压才有待机反应 | |
| +32V (或 +VCC) | 32V (或 ~12V) | 供调谐器等使用 | |
| 主板连接器 (通往电源板) | PWR_ON / PS-ON | 高电平 (如 3.3V) 或低电平 (OV) | 主板发给电源板的开机指令，具体高低电平看设计 |
| BL_ON | 高/低电平 | 主板发给背光板的背光开关指令 | |
| BL_ADJ | 0-3.3V PWM 信号 | 控制背光亮度的脉冲信号 | |
| 主板核心供电区域 | (MSD6A818 附近) | ||
| 3V | 3V | CPU、Flash、I/O 等核心供电 | |
| 8V | 8V | CPU 内核、内存等供电 | |
| 2V | 2V | CPU 内核供电，非常关键，电压不稳会导致不开机 | |
| 5V | 5V | 视频处理部分供电 | |
| 开机关键信号点 | (CPU 及周边电路) | ||
| SYS_PWRON / SLEEP | 3V 或 5V | 由电源板或主板电源管理芯片发出，表示系统已上电 | |
| RST (复位) | 电压跳变后稳定为高电平 | CPU 复位信号，低电平复位，高电平工作 | |
| OSC (晶振) | 24MHz / 27MHz 等波形 | 用示波器测量，应有清晰的正弦波，幅度要足够 | |
| I2C总线 (SDA, SCL) | 3V 或 5V | 待机时为高电平，工作时会有脉冲，可测对地是否短路 |
常见故障分析与维修思路
完全不开机 (指示灯不亮)
- 故障范围： 电源板或主板待机电路。
- 检修流程：
- 查电源板：
- 测电源板输出端子上的 +5V_STB 电压是否正常。
- 若无 +5V_STB，则故障在电源板本身（如副电源电路、PFC电路故障）。
- 若有 +5V_STB，则进入下一步。
- 查主板待机电路：
- 测主板连接器上的 PWR_ON 或 PS-ON 信号，当按下遥控器或面板开机键时，此信号应有变化（如从低变高）。
- 若无变化,则故障在主板的开机键电路、CPU或其外围电路。
- 若信号正常,但电源板仍无主电压（如+24V）输出，则可能是电源板上的主电源控制电路损坏。
- 查电源板：
指示灯亮，但不开机 (无图像，无声音)
（图片来源网络，侵删）
- 故障范围： 主板核心电路、软件、或电源板主供电。
- 检修流程：
- 查主板核心供电：
- 测量 MSD6A818 芯片周围的 3V, 1.8V, 1.2V 等电压是否正常且稳定。2V 电压是重中之重！
- 若某个电压缺失或过低,顺着电路查找电源管理芯片（如 AP、RT、MP 系列等）及其外围元件（电容、电阻、电感、二极管）。
- 查CPU工作条件：
- 复位信号： 测 CPU 的 RST 脚，应有正常的上电复位过程。
- 时钟信号： 测 CPU 的晶振，用示波器看波形是否正常，无波形或波形畸变会导致 CPU 不工作。
- I2C总线： 测 SDA 和 SCL 线，是否对地短路或被拉
- 查主板核心供电：
