SMT作为现代电子制造的基石，其技术发展始终围绕着“更小、更快、更可靠、更智能、更环保”的核心目标，当前，SMT技术正处于一个由传统自动化向“智能制造”和“工业4.0”深度转型的关键时期。

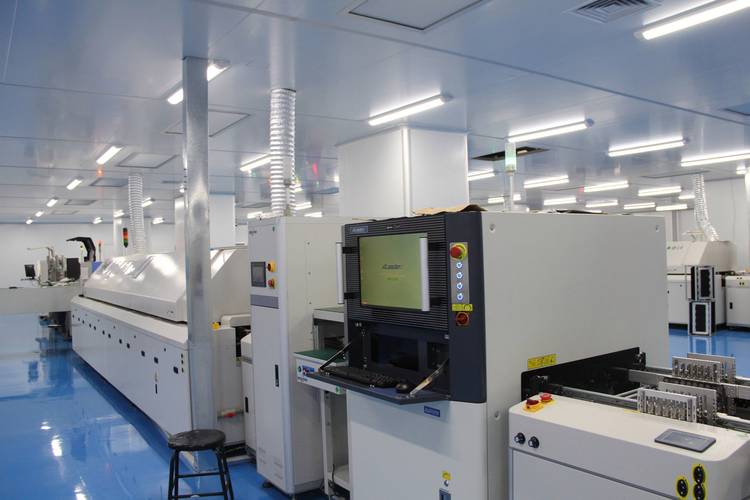

（图片来源网络，侵删）
以下是当前世界SMT技术现状的几个关键维度：
微型化与高密度集成：持续突破的物理极限
这是SMT技术最直观的发展方向，直接驱动了消费电子、物联网、医疗设备等领域的创新。
- 主流元器件尺寸： 0201 (0.6mm x 0.3mm) 元器件已经成为产线标配，01005 (0.4mm x 0.2mm) 元器件的应用也越来越广泛，尤其是在高端智能手机、智能手表等对尺寸和重量极度敏感的产品中。
- 芯片级封装： CSP (Chip Scale Package) 和 WLCSP (Wafer Level Chip Scale Package) 已成为主流，它们几乎封装尺寸与裸芯片相同，极大地节省了PCB空间,是移动设备小型化的关键。
- 高密度互连： HDI (High Density Interconnect) 印刷电路板的应用越来越普及，通过“盲孔”、“埋孔”和“微孔”技术，HDI板层数更多、孔径更小、线宽更细，使得元器件可以两面甚至多层堆叠,极大地提高了电路板的集成度。
- 3D封装与SiP： SiP (System in Package) 技术将不同功能的芯片（处理器、存储器、传感器等）集成在一个封装内，形成一个微缩的系统，这不仅仅是贴装，而是系统级的集成,是解决摩尔定律放缓后性能提升问题的重要途径。
智能化与自动化：迈向“黑灯工厂”
SMT产线正在从“自动化”向“智能化”演进,核心是数据驱动和自主决策。
-
智能贴片机：
（图片来源网络，侵删）- 多功能集成： 新型贴片机（如Yamaha的YSM系列、Fuji的NX系列）普遍采用“模块化”和“多功能”设计，一台机器可以贴装从01005到大型连接器的所有元器件,减少了设备数量和换线时间。
- AI视觉： 高端贴片机集成了基于深度学习的AI视觉系统，它不仅能识别元器件，还能检测极微小的缺陷，如极性反向、偏移、 tombstone（立碑）、锡珠等,识别率和速度远超传统算法。
- 自适应工艺： 机器可以实时监测贴装质量，并根据反馈数据自动优化吸嘴高度、贴装压力、飞行路径等参数，实现“自我学习”和“自我优化”。
-
智能锡膏印刷：
- 3D SPI (Solder Paste Inspection)： 不再是简单的有无检查，而是对锡膏的体积、面积、高度、偏移、桥接等进行三维精确测量,确保焊点质量的一致性。
- 闭环反馈： SPI数据可以实时反馈给印刷机，自动调整刮刀压力、速度、分离距离等参数，形成“印刷-检测-修正”的闭环控制。
-

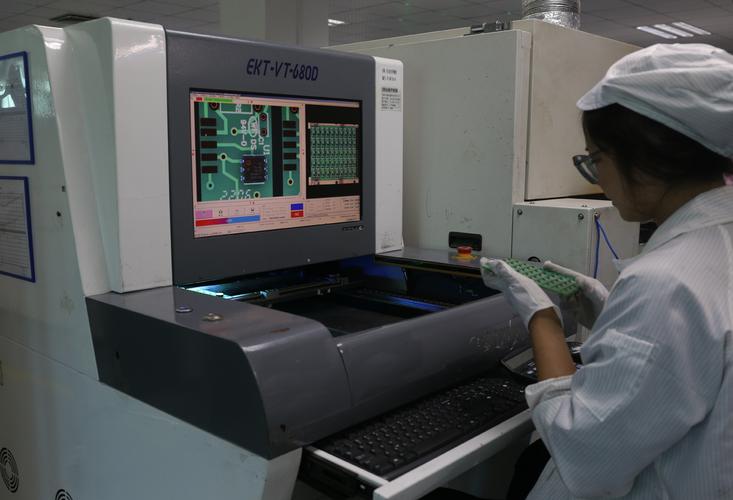

智能AOI (Automated Optical Inspection)：
- 多层检测： 结合X-Ray检测（主要检查BGA、CSP等隐藏焊点的内部焊接质量，如虚焊、连锡、空洞）和3D AOI，实现了从元器件贴装到焊点质量的全方位、无死角检测。
- 大数据分析： AOI设备不再是简单的“合格/不合格”判断器，而是收集海量缺陷数据，通过大数据分析，定位工艺瓶颈，预测潜在风险,为工艺改进提供决策支持。
新型元器件与材料：技术变革的驱动力
元器件和材料的革新是推动SMT工艺升级的根本动力。
- 无铅工艺的深化与挑战： 无铅化已实施多年，但仍在不断优化，为了应对无铅焊料熔点高、润湿性差的问题，低银无铅焊料（如SAC105） 和无银焊料的研发成为热点,以降低成本和改善可靠性。
- 微间距焊接技术： 随着元器件引脚间距越来越小（如0.4mm pitch的QFN、BGA），传统的回流焊工艺面临挑战。选择性焊接、激光回流焊等局部加热技术开始应用，以精确控制热量输入，避免热损伤和“桥连”。
- 热管理材料的需求激增： 高功率元器件（如5G基站、服务器、电动汽车电控）的散热问题日益突出，这催生了对导热界面材料、导热胶、以及集成在PCB中的散热层的巨大需求,SMT工艺也需要适应这些新型材料的点胶和固化工艺。
绿色环保与可持续发展：全球共识
环保法规（如欧盟的RoHS、REACH）正深刻影响着SMT的每一个环节。

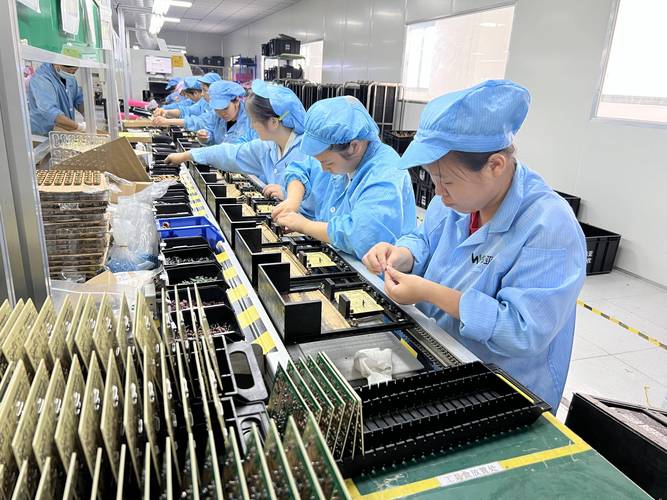

（图片来源网络，侵删）
- 无卤素板材： 为了满足环保要求，PCB基材正从传统的含溴阻燃剂向无卤素材料过渡。
- 能耗降低： 设备制造商致力于开发更节能的回流焊炉、贴片机等,例如采用更高效的加热元件和热能回收系统。
- 废弃物回收与循环利用： 对电子废弃物的处理和有价金属（金、银、铜）的回收技术也在不断发展,以实现资源的可持续利用。
软件与数据融合：工业4.0的核心
软件和数据是连接硬件的“神经网络”,是实现智能制造的关键。
- MES (Manufacturing Execution System)： SMT产线越来越深度地与MES系统集成，MES可以实时监控每台设备的运行状态、生产良率、物料消耗，实现生产过程的透明化、可追溯化。
- 数字孪生： 这是当前最前沿的概念，通过创建一个与物理产线1:1映射的虚拟数字模型，可以在虚拟空间中进行工艺调试、产能预测、故障模拟和优化，然后将最优方案应用到物理世界,大大减少了试错成本和时间。
- 云平台与大数据分析： 将分散在各台设备上的数据上传到云端，利用大数据和人工智能进行全局分析，可以实现预测性维护（提前预警设备故障）、质量预测和供应链优化。
总结与未来展望
当前世界SMT技术的现状可以概括为：
- 硬件上： 以微型化、高密度为极致追求，设备向高速、多功能、高精度、智能化方向发展。
- 工艺上： 从单一工序的自动化，向全流程数据驱动、闭环控制的智能化制造体系演进。
- 体系上： 以工业4.0和智能制造为蓝图，通过软件和数据将设备、物料、产品、人员紧密连接，打造柔性、高效、透明的“黑灯工厂”。
未来的发展趋势将更加聚焦于：
- 异构集成： 将不同材料、不同工艺（如SMT与MEMS、厚膜/薄膜技术）的元器件集成在一个封装或模块中,实现更高性能的系统。
- 柔性电子与可穿戴设备： SMT技术将应用于柔性基板，推动可穿戴设备、柔性显示、医疗植入式设备等新兴领域的发展。
- AI的深度渗透： AI将不仅仅用于视觉检测，而是贯穿于整个生产流程，从预测性维护、智能排产到质量预测,实现更高阶的自主决策。
- 面向新兴应用的定制化工艺： 随着电动汽车、5G/6G通信、物联网、航空航天等领域的蓬勃发展，将催生出更多针对特定应用场景（如高功率、高频、高可靠性）的定制化SMT解决方案。
SMT技术作为电子信息产业的“骨架”，其发展正以前所未有的速度和广度,深刻地影响着全球制造业的格局。
