现场总线技术全解析：从入门到精通，家电维修师的终极指南
深入理解CAN总线、LIN总线，掌握智能家电“语言”，轻松攻克疑难杂症 引言：
（图片来源网络，侵删）
你是否遇到过这样的维修难题：一台看似简单的智能冰箱，显示屏报错“通讯故障”，却无法判断是主板问题、传感器问题还是线路问题？一台高端洗衣机，多个功能模块协同工作，但某个功能失灵，却找不到故障的根源？
在传统家电维修中,我们习惯于“逐点排查”，费时费力，而现代智能家电早已告别了“单打独斗”的时代，它们内部通过一套精密的“神经系统”——现场总线技术——进行信息交换和协同工作，作为新时代的家电维修专家，不懂现场总线，就如同医生不懂人体的神经系统，只能停留在头痛医头、脚痛医脚的初级阶段。
本文将为你彻底揭开现场总线技术的神秘面纱,从核心概念到主流协议，再到实战应用与故障排查，让你从“门外汉”成长为“系统级”维修专家。
什么是现场总线技术？——家电的“神经网络”
想象一下,如果人体的每个器官都直接连接到大脑，那将是多么混乱和低效，现实是，神经系统将各个器官连接起来，通过电信号传递信息，实现高效协同。
（图片来源网络，侵删）

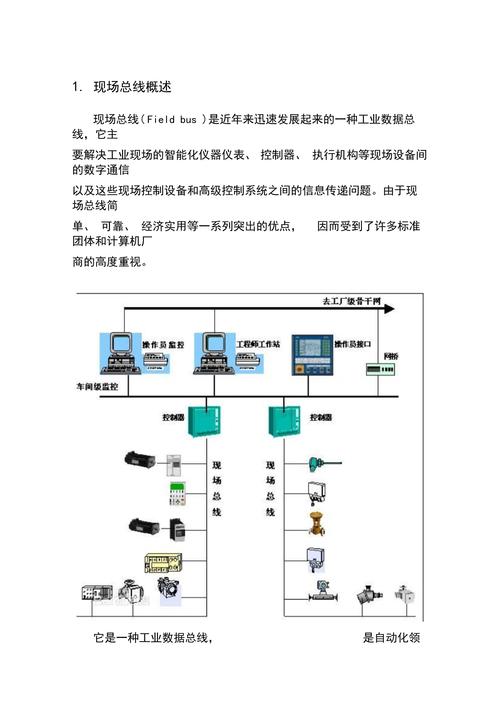

现场总线技术，就是为家电设备（如主板、传感器、显示屏、电机控制模块等）构建的一套“内部通信网络”，它用一根（或几根）数据总线，替代了传统设备间成百上千根的独立信号线。
核心优势：
- 简化布线，降低成本： 内部结构更整洁，减少了大量线束，降低了生产成本和故障点。
- 提升可靠性： 减少了物理连接点，接触不良的风险大大降低。
- 增强功能，实现智能： 各模块可以实时共享数据，实现复杂的联动控制（如冰箱根据食材保鲜需求自动调节温度和湿度）。
- 便于诊断与维护： 维修人员可以通过总线读取每个模块的实时数据、历史故障码，实现快速精准定位。
主流现场总线协议解析：家电界的“方言”
现场总线技术有很多标准,就像不同的“方言”，在家电维修领域，我们需要重点掌握以下几种最常见的“方言”。
CAN (Controller Area Network) 控制器局域网
- 应用场景： 高端大家电、汽车电子、工业控制，在高端冰箱、洗衣机、空调、厨房集成系统中非常常见。
- 技术特点：
- 高可靠性： 采用“多主站”架构，任何一个节点都可以主动发送信息，抗干扰能力极强。
- 实时性好： 通信速度快，能满足家电实时控制的需求。
- 错误检测能力强： 内置强大的CRC校验和错误处理机制，能自动识别并隔离出错的节点。
- 维修视角：
- 关键点： CAN总线通常由两根线组成：CAN_High (CAN_H) 和 CAN_Low (CAN_L)，正常工作时，它们之间存在一个稳定的电压差（约2V）。
- 诊断工具： 普通万用表可以测量电压，但专业的CAN总线分析仪或带有CAN诊断功能的示波器能更清晰地看到波形和数据流。
LIN (Local Interconnect Network) 本地互联网络
- 应用场景： 成本敏感、低带宽需求的子系统，如车窗控制、座椅调节，以及中低端家电的辅助功能模块。
- 技术特点：
- 单主从结构： 只有一个主节点（通常是主控MCU），多个从节点，结构简单，成本低。
- 低速通信： 速率较低（通常低于20Kbps），适用于对实时性要求不高的场景。
- 单线传输： 只需一根信号线，简化了布线。
- 维修视角：
- 关键点： LIN总线只有一根信号线，通信由主节点发起，从节点响应。
- 常见故障： LIN线路上某个从节点故障，可能会导致整个LIN子功能瘫痪（如所有车窗都无法升降）。
I²C (Inter-Integrated Circuit) 内部集成电路
- 应用场景： 板级芯片间通信，在主控板、电源板等PCB板上，用于连接主控芯片、EEPROM（存储器）、传感器、RTC时钟芯片等。
- 技术特点：
- 两线制： 一根SDA (数据线)，一根SCL (时钟线)，所有设备并联在总线上。
- 维修视角：
- 关键点： 这是“芯片级”的通信，维修时需要使用示波器观察SDA和SCL线上的信号波形是否正常，有无被拉死或数据冲突。
- 常见故障： 某个I²C设备短路，会导致整个总线瘫痪，主控无法读取数据或写入配置。
现场总线应用实战：以智能冰箱为例
一台智能冰箱的内部通信网络可能同时使用了多种总线：
（图片来源网络，侵删）
- CAN总线： 连接主控板、变频压缩机板、风门控制板、温度传感器模块，负责传递核心的制冷控制指令和温度数据。
- I²C总线： 在主控板上，连接主控MCU和存储器（用于存储用户设置和故障历史）。
- UART/RS232/RS485： 可能用于连接显示屏模块或Wi-Fi通信模块，进行人机交互或远程数据传输。
故障排查案例：
故障现象： 一台采用CAN总线通信的智能冰箱，显示屏报错“E5-通讯故障”，冷藏室不制冷。
传统排查思路：
- 检查温控传感器 -> 正常。
- 检查压缩机 -> 不启动。
- 检查主板上给压缩机的驱动电路 -> 可能复杂且耗时。
- 最终更换主控板 -> 故障排除，但成本高，不一定100%正确。
现场总线技术排查思路：
- 连接诊断设备： 使用带有CAN诊断功能的示波器或专用维修工具，连接到冰箱的CAN总线诊断接口（通常在主控板附近）。
- 读取数据流：
- 观察波形： 确认CAN_H和CAN_L线有正常的差分波形。
- 读取节点信息： 查看是否有压缩机节点、传感器节点的在线信息。
- 定位故障点：
- 情况A： 所有节点（包括压缩机节点）都能正常通信，但压缩机就是不工作。 通信正常，故障点可能在压缩机驱动电路或压缩机本身。
- 情况B： 诊断工具显示“压缩机节点离线”或无响应。 问题出在CAN总线上，压缩机板与主控板之间的通信中断。
- 深入排查：
- 检查线路： 检查CAN总线两根线是否断路、短路或对地/对电源短路。
- 检查终端电阻： CAN总线两端通常有120Ω的终端电阻，用于消除信号反射，用万用表测量其阻值，若无穷大或为0，则需更换。
- 隔离节点： 若怀疑某个节点（如压缩机板）损坏导致总线瘫痪，可以尝试断开该节点的CAN线，看总线是否恢复正常，如果恢复正常，则确定是该节点故障。
通过这种方式,我们可以在几分钟内精准定位到“通信中断”这个根源，大大提高了维修效率和准确性。
维修师必备工具与技巧
-
基础工具：
- 万用表： 用于测量电压、电阻、通断，是总线线路检查的基础。
- 示波器： “神器”级工具！ 用于观察总线信号波形，判断信号质量、是否存在干扰、数据是否正常传输，对于I²C、SPI等高速总线，示波器几乎是必需品。
- 带CAN/LIN诊断功能的设备： 如一些专业的汽车诊断仪（如X431）或家电专用诊断仪，能直接读取总线数据和故障码。
-
高级技巧：
- 先看数据，再动手： 在更换任何昂贵部件前，务必先通过总线读取数据，确认故障。
- 节点隔离法： 当怀疑总线被某个节点拖垮时，逐一断开节点，是快速定位故障节点的有效方法。
- 理解协议手册： 如果能
