光栅尺是精密测量元件，内部结构精密，对环境要求高，任何不当的操作都可能导致其永久性损坏，如果您没有相关的专业工具、知识和经验，强烈建议联系海德汉官方授权服务中心或经验丰富的专业维修工程师进行维修主要为技术人员提供参考,旨在帮助您进行初步的故障排查和判断。

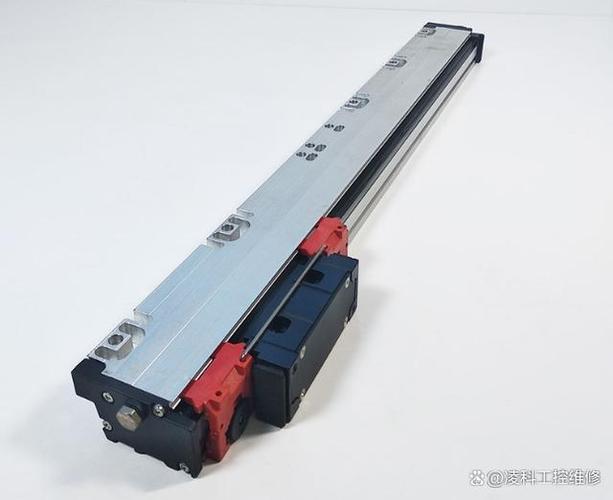

（图片来源网络，侵删）
第一部分：安全与准备工作
在进行任何维修操作前,请务必遵守以下安全准则：
- 断电与锁定：务必关闭机床总电源，并在电源开关处挂上“禁止合闸”的警示牌，并上锁,防止意外启动。
- 清洁环境：选择一个洁净、无尘的环境进行操作，最好是超净工作台,普通环境中的灰尘颗粒可能会对光栅尺造成致命伤害。
- 个人防护：佩戴干净的手套,防止手上的汗渍和油脂污染光栅尺的刻线或光学元件。
- 准备工具：
- 小型精密十字螺丝刀
- 镊子（最好是塑料或无磁性的）
- 无水酒精和专用擦镜纸（或超细纤维布）
- 防静电手环
- 放大镜或显微镜（用于检查细微损伤）
- 记录工具（相机、笔记本）
第二部分：故障现象与初步排查
在拆卸光栅尺之前,先通过现象来判断问题所在。
| 故障现象 | 可能原因 | 初步排查步骤 |
|---|---|---|
| 位置显示不稳定、漂移、跳动 | - 电缆接触不良 - 光栅尺脏污 - 电缆损坏（弯折、挤压） - 读数头/光栅尺尺身轻微损坏 - 信号干扰 |
检查电缆：检查光栅尺电缆是否有破损、被压扁、弯折过度的情况，检查电缆插头是否松动、氧化，重新插拔并固定插头。 清洁：使用擦镜纸和无水酒精，沿一个方向轻轻擦拭读数头光窗和光栅尺尺身表面，去除油污和灰尘。 检查干扰：确保光栅尺电缆与强电电缆（如主轴电机、伺服电机电缆）分开布线，避免平行长距离走线。 |
报警：25100 Axis X measuring system hardware fault (X轴测量系统硬件故障) |
- 读数头完全无信号 - 电缆内部断路 - 读数头或尺身严重损坏 |
检查报警信息：确认是哪个轴的报警。 测量电压：使用万用表在驱动器端测量光栅尺反馈插头的+5V供电、地线和信号线（通常是正弦波信号Sin+, Sin-, Cos+, Cos-）的电压是否正常，若无5V供电，检查驱动器侧的保险和输出。 交换法：如果有同型号的、正常工作的光栅尺，可以尝试交换电缆或整个光栅尺组件，以快速定位故障点。 |
报警：25101 Axis X measuring system no reference mark (X轴测量系统无零点标记) |
- 零点标记脏污 - 电缆断路导致零点信号丢失 - 读数头/尺身损坏 |
清洁零点区域：找到光栅尺尺身上的零点标记区域（通常是一个特殊标记的黑色或白色区域），仔细清洁。 检查电缆：同上，检查电缆是否完好，特别是连接到读数头的部分。 |
| 精度下降、定位不准 | - 光栅尺安装变形（弯曲、倾斜） - 读数头与尺身间隙不当 - 环境温度变化大 - 光栅尺热膨胀 |
检查安装：检查光栅尺的安装基面是否平整、干净，安装螺丝是否松动，读数头与尺身之间的间隙是否符合厂家要求（通常在0.1mm-0.3mm之间）。 环境：检查机床工作环境温度是否稳定，有无剧烈温差。 |
第三部分：光栅尺拆卸与检查
如果初步排查无法解决问题,可能需要拆卸光栅尺进行详细检查。
拆卸步骤（以常见的线性光栅尺为例）：

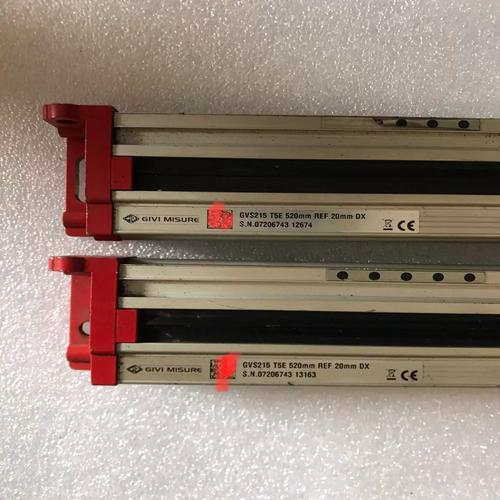

（图片来源网络，侵删）
- 记录安装状态：在拆卸前，用相机拍下光栅尺的安装位置、读数头的位置以及所有螺丝的位置,这对于后续的精确安装至关重要。
- 拆卸读数头：
- 先断开读数头与电缆的连接。
- 拧下固定读数头的螺丝。
- 小心地将读数头从光栅尺尺身上取下,注意不要磕碰或划伤尺身表面。
- 拆卸光栅尺尺身：
- 拧下固定尺身两端的螺丝。
- 小心地取下尺身，如果尺身较长，需要多人配合,防止其弯曲变形。
- 保护好尺身,避免其表面与硬物接触。
详细检查：
- 检查尺身：
- 表面：在光线下，从不同角度观察尺身刻线区域，看是否有划痕、油污、水渍、霉点、碎裂等,即使是微小的划痕也可能影响信号质量。
- 零点标记：检查零点标记区域是否清晰、完整、有无脏污。
- 检查读数头：
- 光窗：检查读数头底部的玻璃光窗是否脏污、划伤、破裂。
- 内部：如果条件允许且您有经验，可以小心地打开读数头外壳（注意密封垫圈），检查内部的光学元件（如LED、光敏接收器）是否有灰尘、损坏或虚焊。此步骤风险极高，不推荐非专业人员操作。
- 检查电缆：
- 外观：检查电缆护套是否有破损、压扁、被夹住的地方。
- 连接器：检查插头和插座内的针脚是否弯曲、断裂、氧化或脏污,可以用压缩空气吹净灰尘。
- 导通性：使用万用表的通断档，逐一检查信号线、电源线、地线是否导通,以及线与线之间有无短路。
第四部分：常见维修方法
根据检查结果,可以进行相应的维修：
-
清洁：
- 方法：这是最常见且最有效的维修手段，用少量无水酒精滴在擦镜纸上，沿刻线方向（通常是单向）轻轻擦拭尺身和读数头光窗，切勿用酒精直接喷在尺身上，也切勿用普通纸巾或布擦拭,以免留下纤维或划伤。
- 重点：重点清洁读数头光窗和零点标记区域。
-
修复电缆：

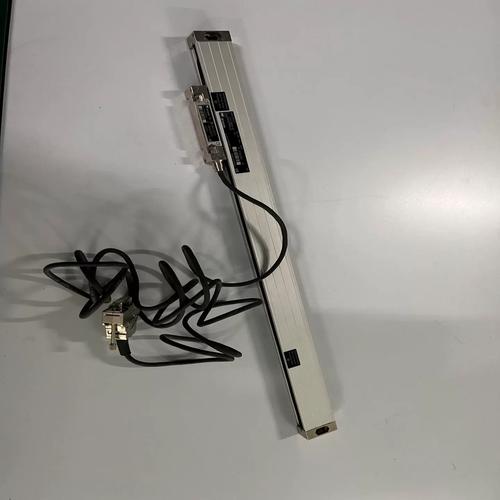

（图片来源网络，侵删）- 修复插头：如果插头针脚氧化，可以用少量酒精棉签擦拭，如果针脚弯曲,用小镊子小心地将其校直。
- 更换电缆：如果电缆内部有断路或严重损坏，只能更换整条电缆，最好使用原厂或同等规格的屏蔽电缆,以确保信号质量。
-
调整读数头间隙：
如果发现间隙不当，可以通过调整读数头上的调节螺丝（如果有）来改变其与尺身的距离，调整时需使用塞尺进行测量，确保间隙均匀且符合要求（参考手册）,调整后需重新测量系统精度。
-
修复安装：
重新安装光栅尺，确保安装基面清洁、平整，所有螺丝按规定扭矩拧紧,确保尺身无应力。
第五部分：更换与安装
如果光栅尺尺身或读数头已损坏严重，无法修复,则需要更换新件。
- 安装：严格按照拆卸时拍摄的照片和记录进行反向操作，确保安装位置、方向、间隙与原来完全一致。
- 对中：这是安装光栅尺最关键的一步，读数头必须与光栅尺尺身精确对中，否则会导致信号幅值下降、波形失真，甚至无法工作。
- 对中方法：通常使用示波器来观察光栅尺输出的正弦波信号（Sin/Cos），调整读数头的位置，直到Sin和Cos信号的幅值最大且对称。
- 精度补偿：
- 更换或重新安装光栅尺后,机床的定位精度可能会发生变化。
- 必须使用激光干涉仪等高精度仪器对机床进行精度测量和补偿。
- 在西门子系统（如840D）中，需要通过螺距误差补偿功能来补偿光栅尺安装引入的线性误差,以达到机床的最佳精度。
总结与建议
| 步骤 | 核心任务 | 关键点 |
|---|---|---|
| 排查 | 由简到繁，判断故障点 | 优先检查电缆、插头和清洁。 |
| 拆卸 | 小心记录，规范操作 | 环境要干净，操作要轻柔，拍照记录。 |
| 检查 | 细致观察，找出根源 | 重点检查划痕、脏污、断路。 |
| 维修 | 清洁、调整、更换电缆 | 清洁是首选，调整需精确，电缆更换要匹配。 |
| 更换 | 精准安装，严格对中 | 对中是核心，必须用示波器确认信号。 |
| 补偿 | 恢复机床精度 | 必须使用激光干涉仪进行螺距补偿。 |
最后再次强调：光栅尺维修是高风险、高技术含量的工作，对于没有把握的情况，寻求专业帮助是最经济、最安全的选择，一次错误的维修可能导致整个光栅尺报废,损失远高于维修费用。
