电视机内部存在高压电（尤其是显像管电视和部分电源板），即使断电后，大容量电容器中仍可能储存有致命的电荷，非专业人士请勿随意触摸内部元件，以免发生触电危险或损坏设备，本教程仅为知识普及，维修操作请务必由具备专业知识和技能的人员进行。
（图片来源网络，侵删）
第一部分：电视机短路维修的核心思路（文字版）
在动手之前，清晰的思路比盲目操作更重要，维修电视机短路，通常遵循“安全第一 -> 外部检查 -> 内部检测 -> 隔离故障 -> 更换维修 -> 测试验证”的流程。
第一步：安全准备与初步判断
- 安全断电： 立即拔掉电视机的电源插头。
- 放电操作： 这是最关键的一步！
- 对于老式显像管电视： 高压包和显像管阳极上储存的电压极高，必须使用专业的放电棒进行放电。新手绝对不要尝试！
- 对于现代液晶/LED电视： 主要电源板上会有大容量的电解电容（通常是400V左右），断电后，它们仍会储存电荷，可以用一个大功率（如5W-10W）的电阻，其两端接上表笔，去接触电容的正负极脚，进行放电。操作时务必注意安全，避免身体同时接触两个表笔。
- 观察现象：
- 电源指示灯： 是否完全不亮？一闪一闪？还是亮但屏幕无反应？
- 声音： 开机时是否有“吱”的一声（正常启动声）？
- 气味： 闻一下电视机后面或散热孔，是否有烧焦的异味？这是判断短路最直接的线索之一。
- 外观： 检查电源线、保险管（如果外部有）是否烧毁。

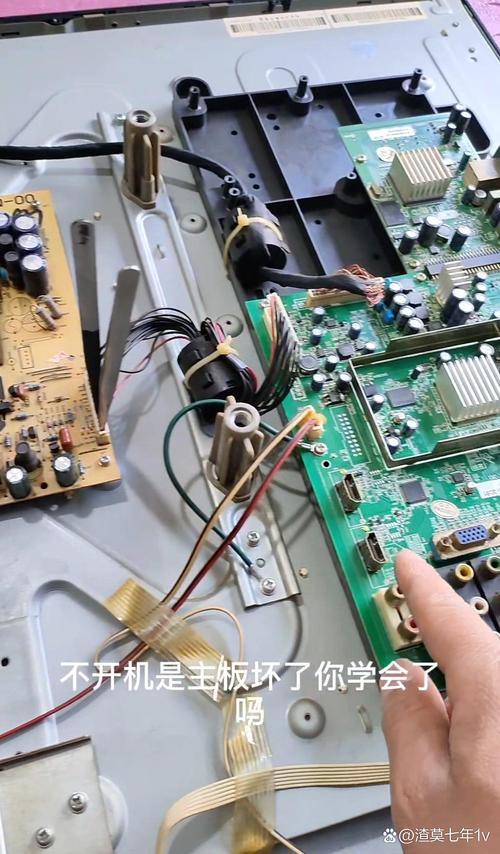

第二步：外部与电源板检查
短路故障90%以上都出在电源板上。
-
检查保险管：

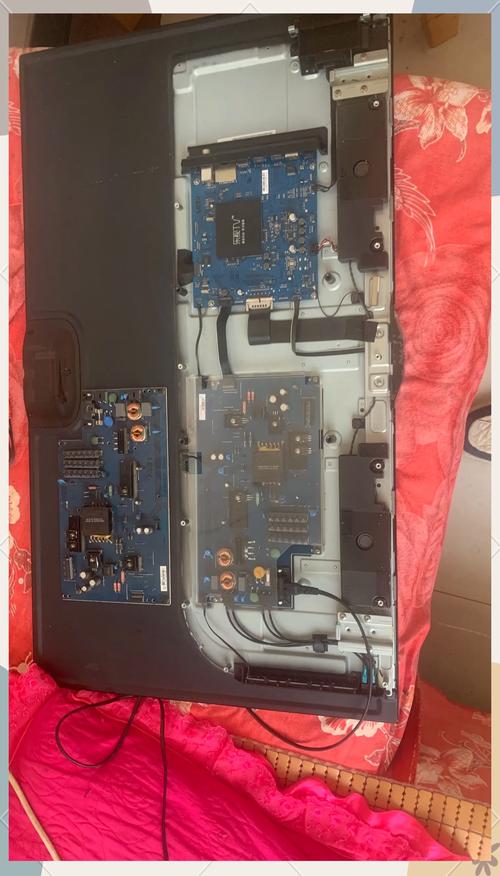

- 打开电视机的后盖,找到电源板。
- 找到电源输入端的保险管,通常是一个玻璃管或陶瓷管。
- 如果保险管烧黑、熔断： 这明确说明后级电路存在严重短路。此时绝对不能直接更换新的保险管通电！ 否则会烧毁更多昂贵的元件。
- 如果保险管完好： 故障可能在其他地方，如主板、背光板等,但可能性相对较小。
-
检测关键元件（针对保险管烧毁的情况）：
（图片来源网络，侵删）- 整流桥： 用万用表的二极管档测量四个引脚，正常情况下，任意两个交流输入端到两个直流输出端都应有一个二极管的压降，如果发现任何两个引脚之间短路（蜂鸣器响）,则整流桥损坏。
- 主开关管/MOSFET： 这是电源板最容易损坏的元件之一，用万用表的二极管档测量其三个引脚（D, G, S）。
- 正常情况下,D极和S极之间应有一个二极管特性。
- 如果D极和S极之间短路，或者G极和D/S极之间也短路,则开关管已损坏。
- 大功率电阻： 检查与开关管相连的启动电阻、限流电阻等，用万用表电阻档测量，如果阻值无穷大或远大于标称值,则已烧毁。
- PFC电路（如果有的话）： 检查PFC开关管、PFC电感、PFC大电容等是否短路。
第三步：隔离故障与维修
- 更换损坏元件： 如果检测到整流桥、开关管等元件损坏，需要将其拆下，并更换为同型号、同参数的新元件。
- 逐一排查： 更换明显损坏的元件后，不要急于通电，再次用万用表测量主输出滤波电容（通常是几个大电解电容）的正负极之间是否还有短路，如果仍有短路，说明还有其他元件损坏,需要继续排查。
- “假负载”法（高级技巧）： 为了在通电前验证电源板是否修复，可以断开电源板与主板的连接，然后在主输出电压（通常是12V或24V）的输出端接上一个合适的“假负载”（如汽车灯泡或大功率水泥电阻），然后通电测量电压是否正常。此操作需非常小心，确保所有连接正确。
第四步：测试与组装
- 通电测试： 在确认电源板没有短路后，可以连接好主板,进行通电测试。
- 观察与测量： 通电后，仔细听有无异常声响，闻有无异味，并用万用表测量各路输出电压是否稳定、正常。
- 组装复原： 确认一切正常后,将后盖装好。
第二部分：优质中文视频教程推荐
以下是一些在Bilibili（B站）上非常受好评的、适合学习的维修视频，观看时请结合文字思路,理解其原理。
综合入门与思路讲解
-
UP主： 家电维修哥
- 示例： 《电视机维修入门,从零开始学维修》
- 推荐理由： 这位UP主有很多家电维修的基础教程，条理清晰，语言通俗易懂，他会从最基础的“三无”（无光、无图、无声音）故障讲起，详细讲解保险管烧断后的排查流程,非常适合新手建立维修思路。
-
UP主： 老白家电维修
- 示例： 《液晶电视不开机维修,电源板短路故障检修实例》
- 推荐理由： 专注于家电维修，特别是电视，他的视频非常接地气，会带着你一步步操作，从拆机、检测到更换元件，全过程记录,可以看到真实的维修环境和细节。
专项电源板维修
-
UP主： 电子达人维修
（图片来源网络，侵删）- 示例： 《电源板维修教程：从保险丝烧断到修复全过程》
- 推荐理由： 专注于电源板维修，视频会深入讲解电源板的工作原理，并使用示波器等专业工具进行检测，适合有一定基础、想进阶学习的观众,你能看到如何精准定位故障点。
-
UP主： 芯片小子
- 示例： 《一个简单的电源板短路故障,如何快速找到问题所在》
- 推荐理由： 视频节奏快，直奔主题，他会展示一些快速判断和维修的技巧，比如如何通过观察元件颜色、测量关键点电压来缩小故障范围,非常有实战价值。
具体机型维修案例
- UP主： 家电维修圈
- 示例： 《创维电视不开机，维修过程记录,更换电源板电容搞定》
- 推荐理由： 这类视频通常是一个完整的维修案例，从客户报修到最终解决问题，你可以看到维修者如何根据现象分析问题，并实际操作，搜索“电视不开机维修”、“电源板维修”等关键词,能找到大量这类视频。
观看视频时的学习要点
- 关注工具： 注意维修师傅使用了哪些工具，如万用表、电烙铁、吸锡器、热风枪、放大镜等。
- 关注方法： 重点学习他们是如何“顺藤摸瓜”找到故障点的，而不是只记住了“换了哪个元件”。
- 关注安全： 观察他们在操作时是如何注意安全的，比如如何放电、如何避免烫伤等。
- 勤做笔记： 将关键步骤、常见故障元件、测量方法等记录下来,形成自己的知识库。
维修电视机短路是一个需要理论知识和实践经验相结合的过程，对于初学者，强烈建议先从观看大量视频教程开始，学习前辈的思路和方法，而不是急于动手。安全永远是第一位的！ 如果没有十足的把握,最好的选择是寻求专业维修人员的帮助。
