下面我将从核心原则、准备工作、操作步骤、高级技巧以及安全注意事项五个方面，详细讲解如何为电路板外接电源。

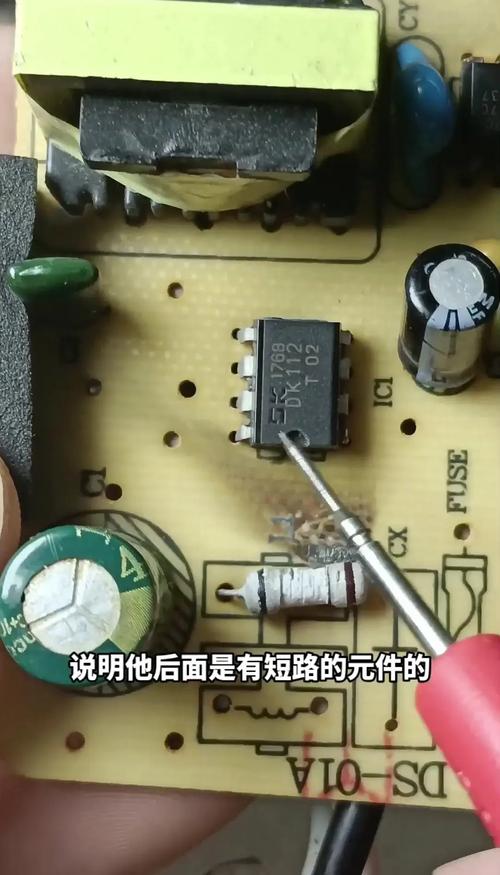

（图片来源网络，侵删）
核心原则：安全第一！
在进行任何上电操作前,请务必牢记以下几点，这是防止烧毁电路板和元器件的关键：
- 电压匹配：绝对不能直接用高电压（如12V、24V）去给一个设计为5V或3.3V的电路板供电，这几乎是瞬间烧毁所有芯片和电容的“自杀”行为。
- 电流能力：外接电源的电流能力应大于或等于电路板的需求，但电压必须精确匹配，一个5V/10A的电源可以安全地给一个需要5V/2A的电路板供电，但一个5V/1A的电源在电路板需要大电流时会过载或损坏。
- 极性正确：正负极绝对不能接反！ 接反会形成大电流，迅速烧毁板上的电解电容、二极管、芯片等，请务必确认电路板上电源接口的“+”和“-”（或GND）标记。
- 上电顺序：对于多电源系统（如既有数字又有模拟部分），应遵循先上低压、后上高压，先上辅助电源、后上主电源的原则，断电顺序则相反。
- 限流保护：强烈建议使用带有恒流/限流功能的电源，这样即使电路板发生短路，电源也会自动将电流限制在一个安全值内，避免灾难性损坏。
准备工作
在动手之前,你需要准备好以下工具和设备：
-
可调直流稳压电源
- 首选：这是维修的“瑞士军刀”，它允许你精确调节电压和电流，并具备过压、过流、短路保护功能。
- 关键功能：
- 电压调节：设置你需要的电压。
- 电流调节/限流：设置一个最大安全电流，超过此值电源会自动降低电压或关断，起到保护作用。
- 独立跟踪/串联：对于需要双电源的电路板（如±12V），这个功能非常有用。
-
万用表

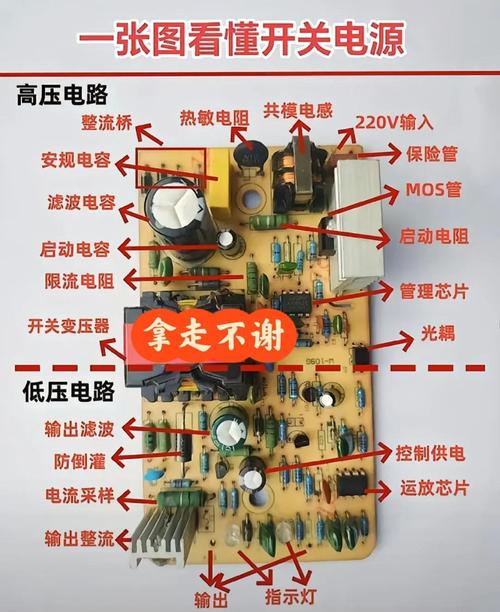

（图片来源网络，侵删）- 用于在连接前再次确认电源输出的电压和极性是否正确。
- 用于测量电路板关键测试点的电压,判断供电是否正常。
-
连接线与夹具
- 香蕉头线 + 表笔：适合测试点密集、需要精确探针的场景。
- 带鳄鱼夹的导线：方便夹在大的焊盘或接线柱上。
- 专用测试线/测试钩：细小的钩子可以方便地勾住细小的测试点或元件引脚。
- 线材：建议使用稍粗一点的导线（如18-22 AWG），以承载足够的电流，避免导线发热。
-
电路板图纸或资料
如果有原理图,可以找到电源输入接口的定义（VCC, GND, VIN等）和关键测试点的电压值，这是最理想的情况。
操作步骤（以可调电源为例）
这是一个标准的安全操作流程：

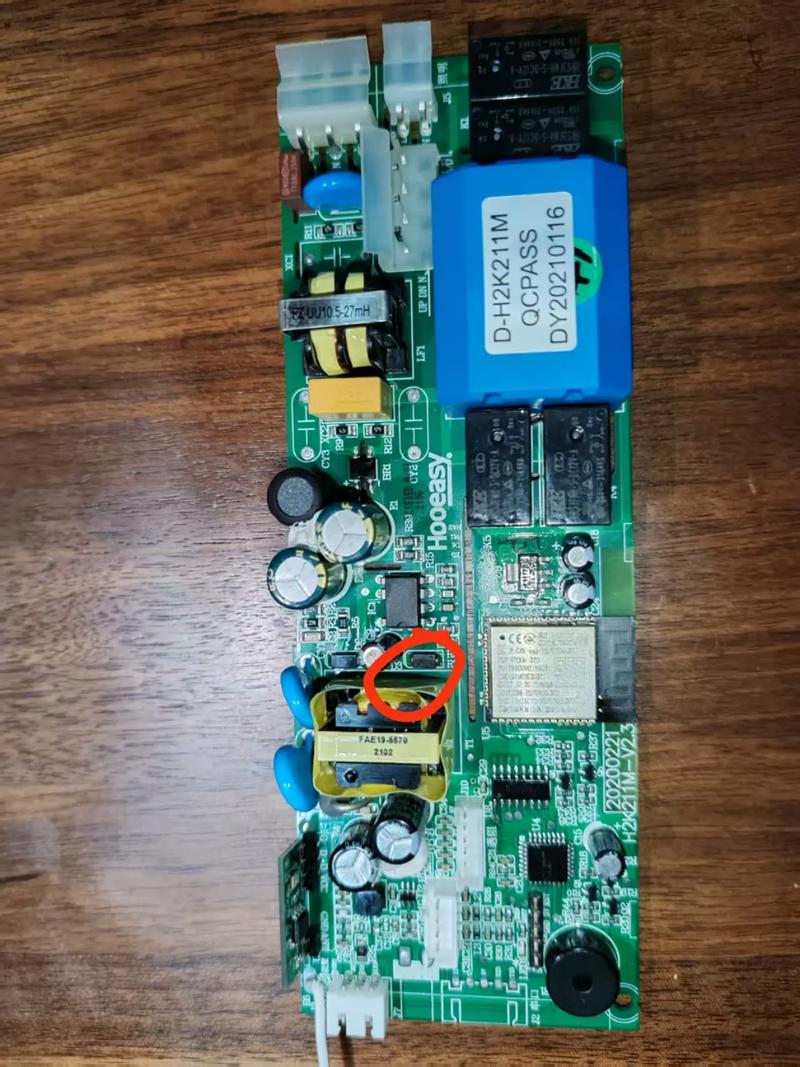

（图片来源网络，侵删）
第一步：断开所有连接 确保你的可调电源处于关闭输出状态，并且没有连接任何电路板。
第二步：设置电源参数
- 调节电压：旋转电源的“VOLTAGE”旋钮，将电压设置为你需要的值（5.0V）。
- 设置限流：这是最关键的一步！ 旋转“CURRENT”旋钮，将电流限制在一个安全值，这个值如何确定？
- 最佳方法：查看电路板上的电源输入标识，如“INPUT: 12V DC, 1A”，那么就把限流设在1A。
- 估算方法：如果不知道，可以设置一个较小的值，比如0.5A或1A，如果电路板正常工作但电流过大，电源会自动保护。
- 经验方法：对于没有标识的小型板，可以从0.1A开始尝试。
第三步：连接测试线 将红色表笔（正极）和黑色表笔（负极）连接到电源的输出端。
第四步：验证输出 打开电源的输出开关，但先不要连接电路板！
- 使用万用表的直流电压档,测量红黑表笔之间的电压，确认电压值与设置值一致。
- 确认极性正确（红笔为正，黑笔为负）。
第五步：连接电路板
- 找到电源输入点：在电路板上找到电源输入接口、接线端子或大的滤波电容（通常体积最大，有“+”和“-”标记）。
- 确认极性：再三确认接口上的“+”和“-”标记。
- 连接负极：先将黑色表笔（GND）连接到电路板的“地”（GND）上，这是一个好习惯，可以避免因意外短路而损坏。
- 连接正极：将红色表笔连接到电路板的“+”或“VCC”端。
第六步：上电观察
- 打开电源的输出开关。
- 立即观察：
- 电源显示：电源的电压和电流读数是否在正常范围内？如果电流瞬间飙升到限流值并保持，说明电路板存在短路，立即关闭电源！
- 电路板：是否有冒烟、异常发热的元器件或电容？
- 声音：是否有“滋滋”的异响？
第七步：测量与调试 如果上电正常，电路板没有异常现象，就可以进行下一步了：
- 使用万用表测量板子上关键芯片的电源引脚电压,是否与预期一致。
- 测量其他电源轨（如3.3V, 1.8V）的电压是否正常。
- 根据你的维修目的,进行信号测量、功能测试等。
第八步：断电操作 完成测试后，按照与上电相反的顺序操作：
- 关闭电源的输出开关。
- 拔掉红色表笔（正极）。
- 拔掉黑色表笔（负极）。
高级技巧与特殊情况
-
没有明确电源接口怎么办？
- 追踪法：找到板上的主电源插座（如DC-Jack），顺着它的焊盘或过孔，找到连接到的大电容，电容的正极就是VCC，负极就是GND。
- 查找芯片：找到板上的主控芯片（MCU, CPU, PMIC等），查找其数据手册，找到电源引脚（通常标记为VDD, VCC, AVDD, DVDD等）和GND引脚，这些引脚就是你的测试点。
- 查找保险丝：电源输入线上通常会有一个保险丝，保险丝的输入端是外部电源，输出端是电路板内部。
-
需要双电源或多路电源怎么办？
- 使用具备跟踪/串联功能的电源，将电源设置为“串联”模式，可以输出+12V和-12V两组对称电源。
- 使用两台独立的电源,将它们的负极连接在一起作为公共地，然后分别输出正电压。
-
驱动大功率设备（如电机、灯带）
- 维修时,不要直接用外接电源去驱动大功率负载，因为负载本身可能就是故障点。
- 正确做法是：外接电源只给控制电路板供电，让控制电路板去控制它原有的负载，如果负载损坏，可能会烧毁控制板上的驱动芯片（如MOS管、三极管、继电器）。
安全注意事项总结（再次强调）
- 永远不要凭感觉接线：反复检查电压、电流、极性。
- 限流是你的朋友：它不是麻烦，而是你的“保命符”。
- 先接GND，后接VCC：断电时先断VCC，后断GND。
- 上电瞬间要盯紧：眼睛和鼻子是最好的故障检测工具。
- 不确定就别上电：如果对电路板的电源需求不清楚，先花时间研究图纸或询问。
遵循以上步骤和原则,你就可以安全、有效地为电路板外接电源，并顺利开展维修工作了，祝你维修顺利！
