为技术原理和维修思路的科普，涉及高压电和精密电路，非专业人员请勿轻易尝试，否则可能导致设备彻底损坏甚至人身危险，强烈建议寻求专业维修人员。

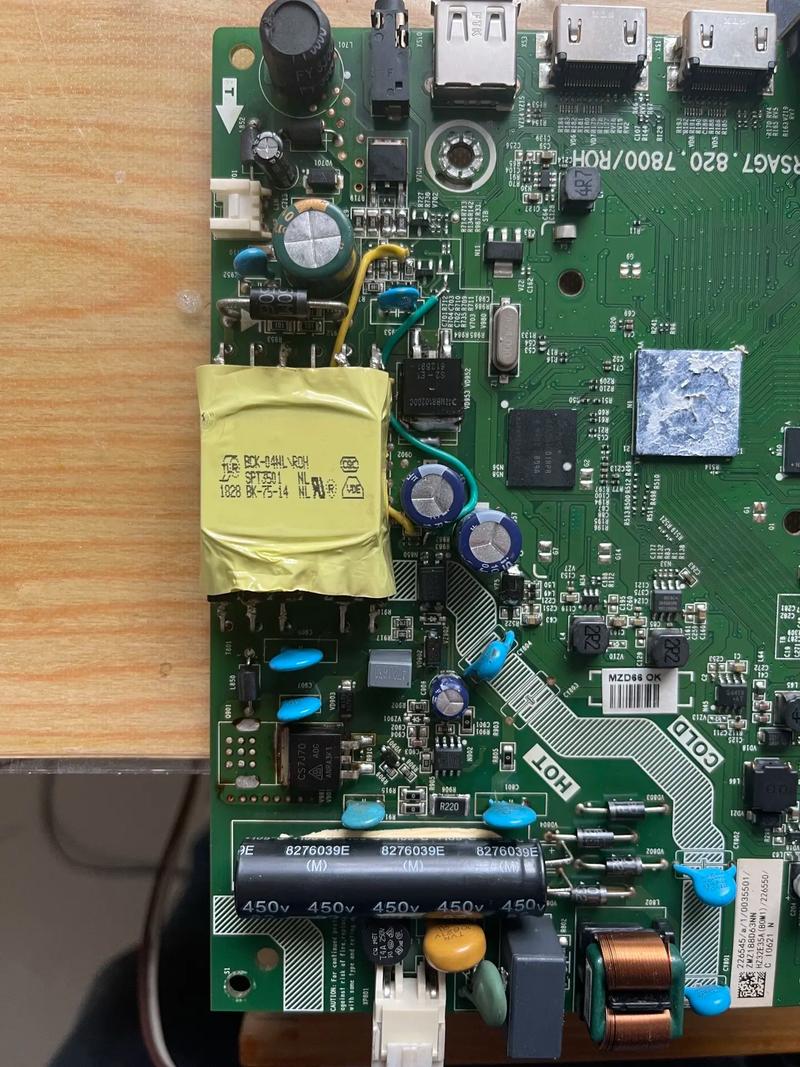

（图片来源网络，侵删）

第一部分：理解液晶屏的“心脏”——驱动电路

液晶屏本身只是一个“玻璃面板”，它不能发光，也不能自己显示出图像，它需要一个复杂的“大脑”和“神经系统”来指挥，这个系统主要包括：

逻辑板
- 功能：这是驱动电路的“总指挥中心”，它接收来自主板（主板送来LVDS或类似格式的图像信号和时序控制信号），然后进行解码、处理，最终生成屏驱动所需要的行驱动信号和列驱动信号。
- 核心芯片：通常是一颗或几颗大规模的集成电路，型号各异，是逻辑板的核心。
- 工作电压：逻辑板本身需要工作电压（通常是3.3V, 5V, 12V, 24V等），同时它还需要产生屏内部所需的VGH（正压）、VGL（负压）等特殊高压，用于驱动液晶分子偏转。
行驱动芯片/源极驱动芯片
- 功能：这些芯片通常以排阵的形式排列在液晶屏的上边缘和下边缘。
  - 栅极驱动芯片：负责控制每一行像素的“开启”和“关闭”，它从逻辑板接收行扫描信号，依次给每一行施加电压，让该行准备好接收图像数据。
  - 源极驱动芯片：负责控制每一列像素的“灰度”和“颜色”，它从逻辑板接收图像数据信号，将数字信号转换成模拟电压，施加到对应列的像素上。
- 常见故障现象：如果某一行或某一列的驱动芯片损坏，会导致竖线、横线、亮线、暗线等规律性故障。
柔性排线

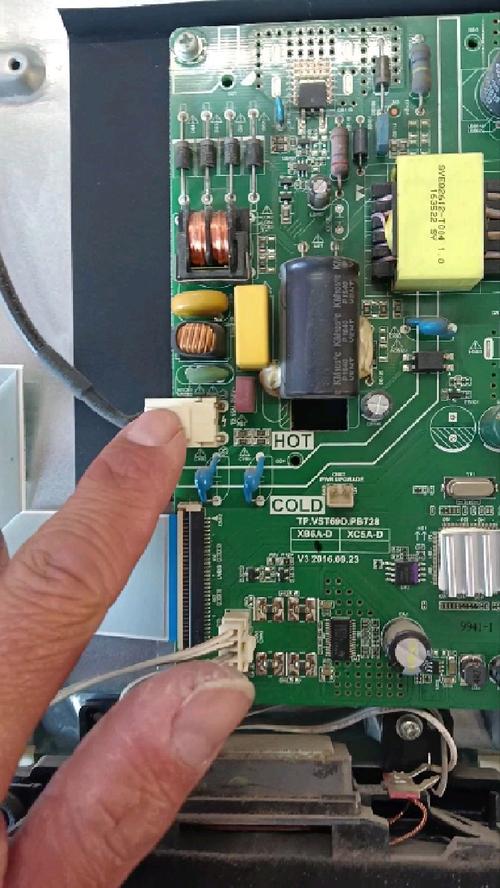

（图片来源网络，侵删）
- 功能：非常精细、扁平的电缆，负责连接逻辑板/主板与液晶屏上的驱动芯片，它们是数据传输的“神经束”。
- 常见故障现象：排线折断、接触不良、氧化、插头松动，会导致花屏、黑屏、部分区域无图像、图像闪烁等。
背光模组
- 功能：提供光源，照亮液晶屏，虽然不直接参与“显示图像”，但它是显示的基础，它包括LED灯条、导光板、扩散膜等。
- 驱动电路：LED灯条由一个LED驱动板（也叫背光板）供电，将主板送来的12V/24V电压转换成恒流源，驱动LED灯条发光。
- 常见故障现象：背光不亮（黑屏但有声音）、屏幕局部发暗、竖带/横带不亮、亮度不均等。

第二部分：故障诊断流程——“望闻问切”

维修的第一步永远是判断故障范围，而不是盲目拆解。

步骤1：初步判断（主板问题还是屏问题？）

观察开机状态：
- 有声音，屏幕全黑：这是最常见的。
  - 用手电筒以一个很小的角度照射屏幕,仔细观察。
  - 如果能看到非常暗淡的图像：说明主板、逻辑板、屏本身基本正常，问题出在背光模组或其驱动电路（LED灯条或背光板）。
  - 如果什么都看不到：可能是主板未送出信号，或者屏驱动部分完全损坏。
- 花屏、白屏、彩条、乱码：这通常是信号处理或屏驱动部分的问题，与背光无关。
- 图像正常，但屏幕上有固定的线条（竖线/横线）：基本可以确定是屏本身的驱动芯片或排线问题。
- 图像正常，但屏幕局部区域颜色异常或图像异常：可能是屏内部的TFT薄膜晶体管损坏。
检查指示灯：

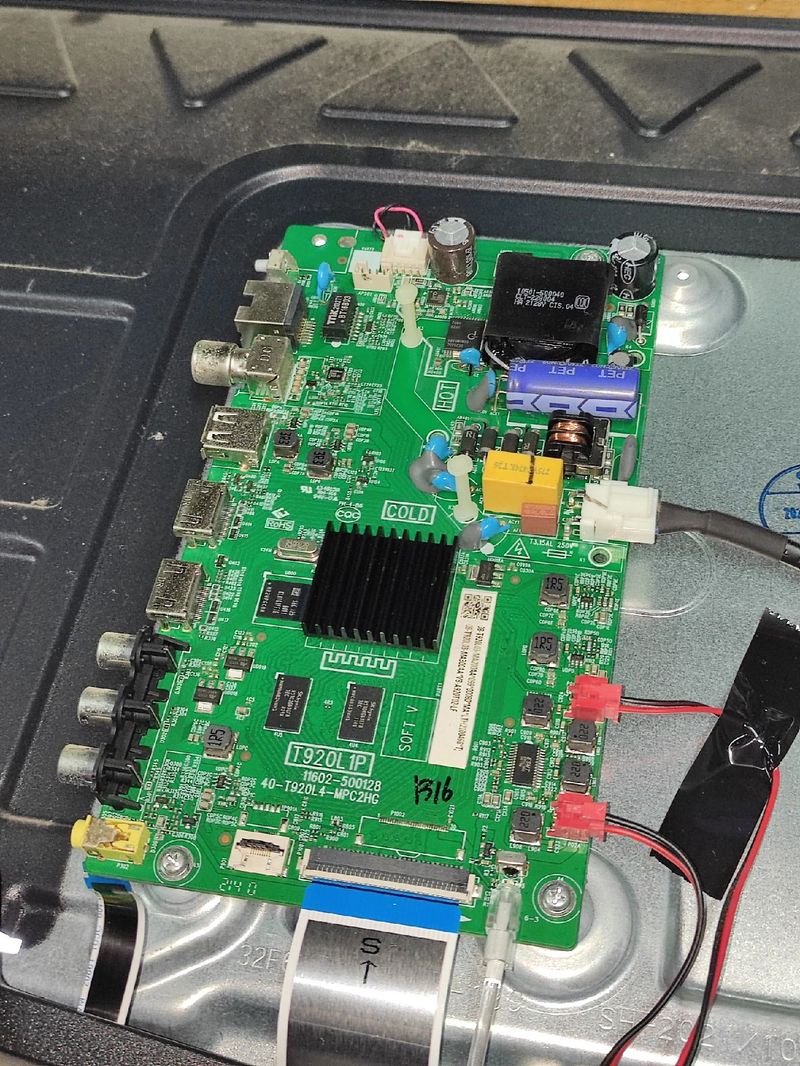

（图片来源网络，侵删）

电视开机时,指示灯是什么颜色？闪烁几次？这可以判断电视是否进入正常工作状态，还是卡在某个启动环节，这有助于判断是主板软件问题还是硬件问题。

步骤2：缩小故障范围

测试背光：
- 如果初步判断是背光问题,可以测量背光板的输入电压（通常是12V或24V）是否正常。
- 如果输入电压正常,但背光不亮，很可能是背光板本身损坏（高压电容、PWM控制芯片、MOS管等）。
- 如果输入电压不正常,问题可能在主板（供电不足）或电源板。
测试信号：
- 如果怀疑是屏驱动问题,需要检查逻辑板或屏线接口的信号。
- 需要专业工具：如示波器、LVDS测试线等，测量LVDS信号是否正常（有规律的波形和电压），时序信号（HSYNC, VSYNC, DE等）是否正常。
- 如果信号输入正常,但屏无反应或显示异常，则问题在逻辑板或液晶屏本身。

第三部分：具体故障维修思路

故障类型1：竖线/横线故障

现象：屏幕上出现一条或多条固定的、贯穿屏幕的白色、黑色或彩色线条。
原因分析：
1. 最常见：行驱动芯片或列驱动芯片损坏，芯片内部短路或开路，导致对应的行或列无法被正常驱动。
2. 次常见：连接驱动芯片的柔性排线接触不良或断线，特别是经常插拔的机器，排线根部容易折断。
3. 较少见：逻辑板输出信号异常，导致驱动芯片工作紊乱。
维修方法：
- 排线问题：尝试重新插拔、清洁排线接口和金手指，如果排线有可见的折痕或断裂，需要更换整条排线。
- 驱动芯片问题：
  - 维修难度极高：需要专业的风枪、烙铁、助焊剂和精湛的焊接技术，需要将屏从框架上取出，找到损坏的驱动芯片（通常是一排小贴片IC），然后将其拆下，再焊上新的芯片。
  - 风险：操作不当极易烧毁周围的线路或芯片，导致整个屏报废。
  - 替代方案：对于普通用户，最经济的方法是更换整个液晶屏模组（包含屏+逻辑板+排线）。

故障类型2：花屏、白屏、彩条

现象：图像扭曲、颜色混乱、屏幕一片白色或彩色条纹。
原因分析：
1. 屏线问题：排线松动、氧化、接触不良，导致信号传输中断或错乱。
2. 逻辑板问题：逻辑板上的供电芯片、主控芯片损坏，或供电电容鼓包、失效，导致信号处理错误。
3. 主板问题：主板输出的LVDS信号格式与屏不匹配，或主板本身有故障。
维修方法：
- 检查屏线：重新插拔，清洁接口。
- 检查逻辑板：观察逻辑板上是否有明显烧毁的元件、鼓包的电容，可以尝试给逻辑板单独供电（需了解其供电要求）进行测试。
- 交叉测试：将好的逻辑板换到故障机上，或将故障屏接到好的主机上，来判断问题究竟在屏端还是主机端。

故障类型3：黑屏（背光不亮）

现象：开机有声音，但屏幕全黑，用手电筒照射能看到暗图像。
原因分析：
1. 背光板故障：最常见，背光板上的高压电容、PWM控制器、MOS管、保险丝等元件损坏。
2. LED灯条故障：灯条上的LED灯珠烧毁开路，导致整个灯条或部分不亮。
3. 主板问题：主板没有给背光板提供使能信号（ON/OFF信号）或供电电压。
维修方法：
- 测量背光板供电：确认主板送来的12V/24V电压是否正常。
- 测量使能信号：确认主板送来的背光开关信号（通常是一个低电平或高电平信号）是否正常。
- 维修背光板：如果供电和信号都正常，但背光不亮，则需要维修背光板，通常是高压电容失效或PWM芯片损坏，更换相应元件即可。
- 维修灯条：如果背光板输出电压正常，但灯条不亮，可能是灯条问题，可以用万用表二极管档测量灯条上的LED是否开路，或者用替换法测试。

第四部分：维修工具与安全

必备工具

万用表：测量电压、电阻、通断，是基础中的基础。
示波器：诊断信号（如LVDS、PWM）是否正常的关键工具，没有它很多问题无法定位。
电烙铁/风枪：用于拆焊元件，特别是BGA芯片的拆焊需要风枪。
螺丝刀套装：各种规格的十字、一字、内梅花等。
撬棒和塑料卡片：安全地撬开电视后盖和屏幕边框，避免划伤。
放大镜/显微镜：检查排线、焊点和芯片引脚的细微损伤。
酒精、棉签、清洁剂：清洁接口和元件。

安全注意事项

高压危险：电视内部电源板和背光板在断电后仍可能储存大量电荷，尤其是大电容，维修前必须彻底放电！
静电防护：CMOS芯片和液晶屏对静电非常敏感，维修时最好佩戴防静电手环，保持接地良好。
谨慎操作：液晶屏非常脆弱，屏幕表面有偏光片，一旦划伤或压坏就无法修复，柔性排线极易折断，操作时务必轻柔。

第五部分：成本与决策

维修成本：液晶屏电路的维修，特别是驱动芯片级维修，人工成本极高，且需要备件，很多时候，维修费用接近甚至超过更换一块新的同尺寸液晶屏。
决策建议：
- 对于普通消费者,如果电视价值不高，一旦确定是屏驱动电路故障（如竖线、横线），最明智的选择是放弃维修。
- 对于高端电视或特殊尺寸的电视,可以咨询专业维修店，评估维修逻辑板或更换屏模组的成本。
- 对于背光板故障,维修成本相对较低，值得尝试。

液晶屏电路维修是“金字塔尖”的技术，需要对模拟电路、数字电路、高频信号处理都有深入的了解，对于绝大多数人来说，学会如何准确判断故障点，并了解维修的高风险和高成本，就已经足够了，真正的维修工作，请交给专业的维修工程师。
