第一部分：安全第一！维修前的准备工作
在开始任何维修之前，请务必遵守以下安全准则，这不仅能保护您,也能保护充电器：

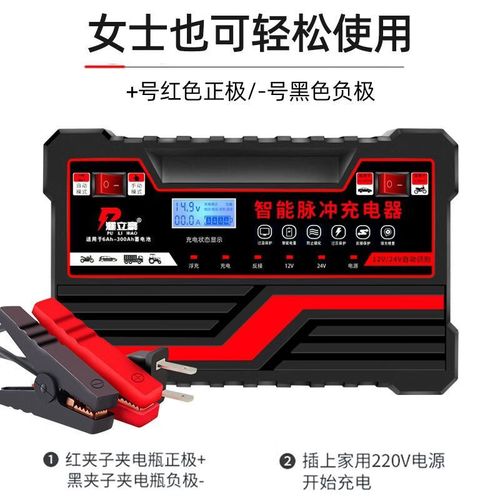

（图片来源网络，侵删）
- 断开电源： 将充电器从墙上插座拔下，对于可拆卸的电瓶夹,请先从电瓶上取下。
- 隔离充电器： 在一个干燥、整洁、远离易燃物的工作台面上进行维修。
- 防止短路： 在测试内部电路时，避免使用金属工具同时接触到两个相邻的焊点或元件，这会造成短路,烧毁更多元件。
- 放电操作： 如果怀疑电容器（特别是大容量的滤波电容）存有高压，在维修前需要对其进行放电，可以用一个带绝缘手柄的螺丝刀或一个功率合适的电阻（如1kΩ/5W）的两个引脚，分别接触电容器的两个焊脚进行放电。注意：放电时会有火花，请务必小心！
- 佩戴防护装备： 建议佩戴护目镜,以防元件爆炸或焊锡飞溅伤眼。
第二部分：常见故障现象与初步诊断
根据您的充电器表现出的现象,我们可以大致判断问题出在哪里。
| 故障现象 | 可能的原因 | 诊断思路 |
|---|---|---|
| 完全无反应，指示灯不亮 | - 电源线/插头问题 - 保险丝熔断 - 电源开关损坏 - 内部初级电路（变压器、整流桥）故障 |
检查插座是否通电（用台灯等测试）。 检查电源线是否破损，插头是否松动。 打开外壳，检查保险丝是否熔断。 |
| 有“嗡嗡”声，但无输出电压 | - 变压器损坏 - 整流桥故障 - 滤波电容失效或鼓包 |
“嗡嗡”声通常是变压器通电的声音，说明初级电路基本工作。 检查整流桥是否有烧毁痕迹或短路。 检查滤波电容是否鼓包、漏液。 |
| 输出电压异常（过高或过低） | - 电压反馈电路故障 - 稳压IC（如TL431）或其周边元件损坏 - 输出滤波电容失效 |
这是最复杂的故障，通常涉及次级控制电路。 使用万用表测量输出电压，并与充电器标签上的标称值对比。 重点检查反馈回路的光耦和稳压IC。 |
| 充电指示灯不亮或状态混乱 | - 指示灯电路故障 - 电压检测电路故障 |
如果能正常充电，只是指示灯问题，通常是小问题，如LED损坏或限流电阻烧断。 如果不能充电，指示灯问题可能是结果而非原因。 |
| 充电速度极慢或无法充满 | - 输出电压过低 - 整流二极管（肖特基管）性能下降 - 输出线或电瓶夹接触不良 |
测量实际输出电压是否偏低。 检查充电线是否过细过长，电瓶夹是否生锈氧化。 检查充电电流是否正常。 |
第三部分：维修实操步骤（以最常见的“无反应”为例）
假设您的充电器完全无反应，指示灯不亮。
步骤1：外部检查
- 电源线和插头： 仔细检查电源线表皮是否有破损,插头内部的线缆是否松动或脱落。
- 保险丝座： 有些充电器的保险丝是外置的,检查玻璃管或陶瓷管保险丝是否熔断。
步骤2：打开外壳，进行内部检查
- 打开外壳： 通常使用十字螺丝刀拧下后盖或底部的螺丝，注意有些充电器可能有卡扣,小心撬开。
- 目视检查：
- 保险丝： 找到电源输入端附近的保险丝，它通常是一个玻璃管或黑色方块，用万用表的二极管档或电阻档测量其是否导通（电阻接近0Ω），如果电阻无穷大,说明保险丝已熔断。
- 元件烧毁： 仔细观察电路板上的元件，特别是大功率元件，如变压器、整流桥、大电容、电阻等，看是否有发黑、爆裂、鼓包的痕迹。
- 虚焊/脱焊： 检查焊点，特别是功率元件的焊点,是否有裂纹或看起来不牢固的情况。
步骤3：更换保险丝并排查故障原因（关键！）
警告： 绝对不能直接换上一个更大安培数的保险丝！这会导致更严重的损坏甚至引发火灾。
- 更换保险丝： 找到与原保险丝完全相同规格（电压和电流）的新保险丝进行更换。
- 通电测试（谨慎！）： 换上新保险丝后，不要马上装回外壳，将充电器放在绝缘垫上，连接上万用表（打到直流电压档，量程大于20V），表笔接在输出端，然后通电，观察万用表读数。
- 如果保险丝再次熔断： 说明电路存在短路，重点检查：
- 整流桥： 测量其四个引脚之间是否短路。
- 输入滤波电容： 测量其两个焊脚之间是否短路。
- 开关管/MOSFET： 这是电源板最容易损坏的元件之一，测量其三个引脚（D, G, S）之间是否短路。
- 如果保险丝不再熔断，但仍然无输出电压： 说明电路存在开路或控制电路故障,继续下一步。
- 如果保险丝再次熔断： 说明电路存在短路，重点检查：
步骤4：分段测量电压
这是诊断开关电源的核心方法，我们需要沿着电流的路径,逐级测量关键点的电压。

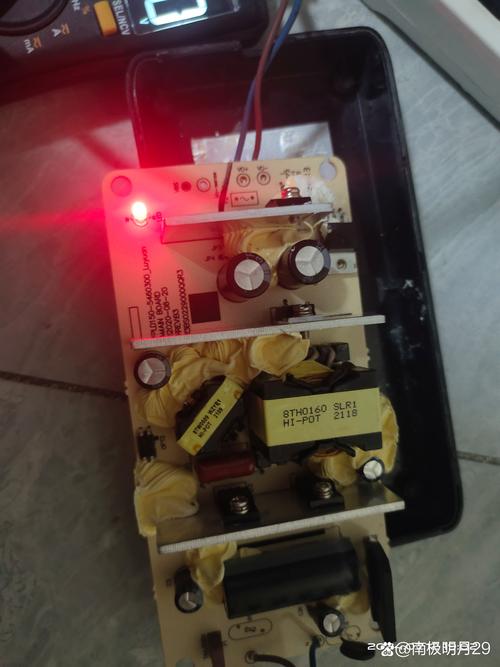

（图片来源网络，侵删）
-
测量整流滤波后电压：
- 找到连接在保险丝之后的大容量电解电容（通常是400V耐压）。
- 通电后，用万用表直流电压档测量此电容两端的电压。
- 正常值： 在220V交流输入下，应为
220V * √2 ≈ 310V左右。 - 如果为0： 说明保险丝、开关管或变压器初级线圈开路。
- 如果远低于310V： 可能是整流桥或输入滤波电容有问题。
-
测量开关管工作电压：
- 找到开关管（通常是三极管或MOSFET）。
- 测量其集电极/漏极 的电压,应接近310V。
- 测量其基极/栅极 的电压，对于PWM控制器驱动的电路，这个电压应该是跳变的脉冲电压，万用表可能测不准，但通常会有一个较低的直流电压（如0.5V-1.5V），如果为0V,说明控制器未工作。
-
测量次级输出：
- 如果初级电路有310V电压,说明变压器初级是工作的。
- 用万用表测量次级整流二极管（通常是肖特基二极管）之后的滤波电容两端的电压。
- 正常值： 应该有一个较低的直流电压（例如13-15V），这个电压经过后续的稳压电路后,才会变成稳定的12V输出。
- 如果此处为0V： 可能是次级整流二极管、滤波电容或变压器次级线圈开路。
步骤5：元件级维修
通过以上步骤,基本可以定位到故障元件。

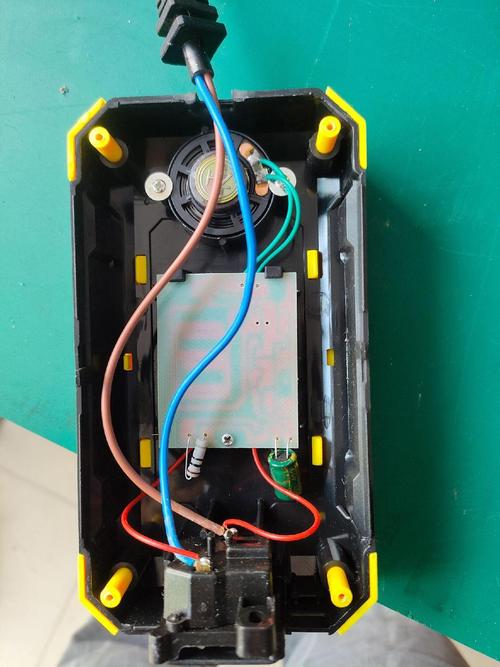

（图片来源网络，侵删）
- 更换保险丝： 如果只是保险丝熔断且更换后正常,那通常是电网瞬间电压波动引起。
- 更换整流桥： 如果测量出整流桥短路或开路,更换同型号的整流桥。
- 更换滤波电容： 如果电容鼓包、漏液或测量无容量,更换耐压和容量相同或更高的电容。
- 更换开关管/MOSFET： 这是最常见的损坏点之一，更换时，最好同时检查其栅极的限流电阻和稳压二极管，这些元件也容易连带损坏，确保新管的型号、参数（耐压、电流）完全匹配或更高。
- 更换光耦和稳压IC： 如果输出电压不稳或异常，通常问题出在反馈回路，TL431和光耦是这一回路的“重灾区”,可以尝试更换。
第四部分：何时应该放弃？
如果您不具备以下条件,建议将充电器送修或直接更换：
- 没有万用表： 没有测量工具,维修就是盲人摸象。
- 没有焊接工具： 无法更换损坏的元件。
- 缺乏电子电路基础知识： 不理解电压、电流、短路、开路等基本概念,无法看懂电路图。
- 故障现象复杂： 例如输出电压时高时低，这通常涉及到复杂的PWM控制电路,维修难度大。
- 充电器价值不高： 一个新的12V充电器价格可能只有几十到一百元,而维修的时间和零件成本可能更高。
12V电瓶充电器的维修，对于“无反应”这类问题，遵循“外部检查 -> 内部目视 -> 测量保险丝 -> 更换保险丝 -> 分段测量电压 -> 定位元件”的思路，成功率很高，但对于涉及反馈和控制电路的疑难杂症，则需要更专业的知识和经验,安全永远是第一位的！
