这份指南将从核心原理、维修流程、关键点分析、常见故障及实例等多个维度，为你提供一套系统、实用的开关电源板维修技术。

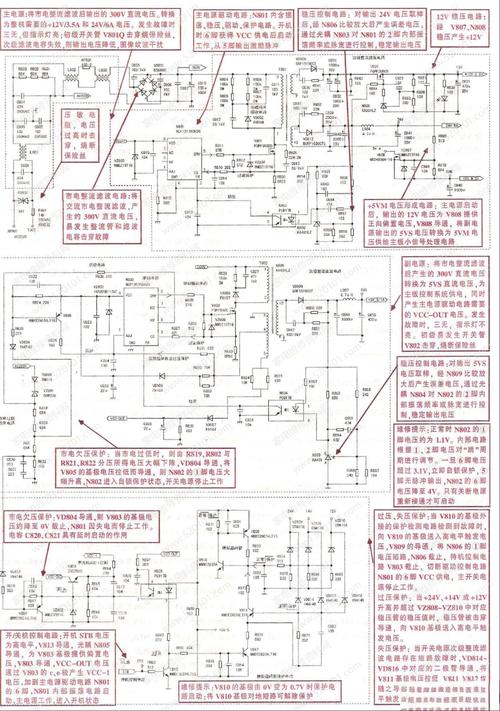

（图片来源网络，侵删）
第一部分：核心原理与必备知识
在动手之前,必须理解开关电源的基本工作原理，这就像医生看病前要先了解人体构造一样。
开关电源的核心思想
与线性电源（变压器降压-整流-滤波-线性稳压）不同，开关电源的核心是“斩波”和“能量传递”。
- 基本流程：
- 输入整流滤波： 将交流市电（如220V）整流成高压直流电（约310V）。
- DC-AC变换（核心）： 通过一个高速开关管（如MOSFET、IGBT）的“开”和“关”，将高压直流电“斩”成高频脉冲方波。
- 变压器隔离与变压： 这个高频脉冲方波通过一个高频变压器进行电压变换和电气隔离，副边会得到一个低压的高频脉冲方波。
- 输出整流滤波： 副边的低压脉冲方波，再通过整流二极管（或整流桥）和电容，平滑成直流电压输出。
- 控制与反馈： 通过一个PWM控制器（如UC384x, TL494等芯片），实时采样输出电压，并与一个基准电压进行比较，根据误差，调整开关管的导通时间（占空比），从而稳定输出电压。
一句话总结：通过控制开关管的开关速度，来控制能量从输入端传递到输出端的多少，从而实现稳定电压输出。
关键电路模块
一个典型的开关电源板主要由以下几个部分组成：
（图片来源网络，侵删）
| 模块 | 核心元件 | 功能 | 故障现象关联 |
|---|---|---|---|
| 输入保护电路 | 压敏电阻、保险丝、NTC热敏电阻 | 防止浪涌电流、过压、过流损坏后级电路。 | 保险丝熔断是首要检查点。 |
| 输入整流滤波 | 整流桥、高压滤波电容（如400V/100μF） | 将AC220V转为DC~310V，并滤除纹波。 | 电容鼓包、漏液是常见故障。 |
| PWM控制器 | PWM芯片（如UC3843, TL494） | 电源的“大脑”，产生驱动脉冲，并根据反馈调整占空比。 | 电源不启动、输出电压不稳。 |
| 开关管驱动 | 驱动三极管、变压器（驱动变压器） | 放大PWM芯片的信号，驱动MOSFET/IGBT。 | 开关管不工作、驱动不足导致发热。 |
| 功率开关管 | MOSFET, IGBT | 核心“开关”，执行“斩波”任务。 | 炸裂、击穿、G-S极电阻烧毁。 |
| 开关变压器 | 高频变压器 | 实现电压变换和电气隔离。 | 匝间短路、引脚虚焊。 |
| 输出整流滤波 | 整流二极管/肖特基二极管、低压滤波电容 | 将副边脉冲整流滤波成平滑直流。 | 二极管击穿、电容鼓包。 |
| 反馈电路 | 光耦、TL431精密稳压管 | “信使”，将输出电压的变化隔离传递给PWM芯片。 | 输出电压为0或异常偏高。 |
| 辅助电源 | 独立的小功率开关电路 | 为主PWM芯片和控制电路提供工作电压。 | 电源无法启动，无VCC电压。 |
第二部分：维修黄金法则与安全规范
安全永远是第一位！
- 放电！放电！放电！ 在接触任何元件前，特别是高压大容量电容（如输入端的400V电容），必须用大功率电阻（如5W/1kΩ）进行放电，否则可能被电击或损坏万用表。
- 隔离变压器： 强烈建议维修时使用隔离变压器，它能将设备与市电地线隔离，防止因设备漏电导致的触电风险，并避免示波器等仪器接地端短路元件。
- 假负载： 维修无输出或输出电压异常的电源时，必须接上假负载（如汽车灯泡、大功率水泥电阻），防止空载或轻载时电源因保护电路未启动或振荡而再次损坏。
- 先看后测： 观察元件有无明显物理损坏：烧黑、炸裂、鼓包、漏液、虚焊。
- 先外后内： 检查输入/输出接口、连接线、保险丝等外部因素。
第三部分：维修流程与实战步骤
遵循一个清晰的流程,可以事半功倍，避免盲目操作。
初步检查与安全确认
-
目视检查：
- 保险丝： 是否熔断？如果熔断，说明后级电路存在严重短路。
- 电容： 输入/输出滤波电容是否有鼓包、漏液？
- 开关管/MOSFET： 是否有炸裂、烧毁的痕迹？
- 电阻： 保险丝前端的限流电阻、电流检测电阻是否烧断？
- PCB板： 有无明显烧焦、发黑、腐蚀的痕迹？
-
静态电阻测量（断电后）：
（图片来源网络，侵删）- 测输入端电阻： 用万用表二极管档或电阻档，测量输入端（L/N端）的正反向电阻，正常情况下应有正向充电（阻值由小变大）和反向无穷大，如果短路或阻值很小，说明后级有严重短路。
- 测开关管D-S极： 对于MOSFET，测其漏极和源极之间的电阻，正常情况下，G-S极和G-D极的二极管特性应正常，D-S极之间应开路，如果短路，开关管已击穿。
上电测试与关键点电压测量
（此步务必谨慎，建议使用隔离变压器和假负载）
- 接假负载： 在输出端接上一个合适的假负载（对于12V输出的电源，可以用一个12V/5W的汽车灯泡）。
- 测量关键点电压：
| 关键点 | 正常电压范围 | 测量目的 |
|---|---|---|
| 输入端 | AC 220V | 确认市电输入正常。 |
| 整流后 | DC 300-320V (AC 220V * 1.414) | 判断前级电路是否正常工作。此电压是判断电源是否启动的第一步。 |
| PWM芯片VCC脚 | 12V-20V (具体看芯片型号) | 判断芯片是否得到供电。这是电源启动的核心。 |
| PWM芯片输出脚 | 0V或脉冲波形 | 判断芯片是否开始工作，正常应为脉冲方波。 |
| 开关管G极 | 脉冲波形 | 判断驱动信号是否送到开关管。 |
| 开关管D极 | 脉冲波形 | 判断开关管是否在高频开关，波形幅度接近输入电压。 |
| 输出端 | 标称电压 ±5% | 最终判断电源是否正常工作。 |
分段诊断与故障定位
根据上电测试的结果,可以定位故障区域。
-
故障现象1：保险丝熔断，且输入端短路。
- 原因： 后级有严重短路。
- 排查： 断开主功率回路（如断开开关变压器初级绕组），再测输入端电阻，如果恢复正常，则故障在开关变压器及以后；如果仍短路，则在整流桥、滤波电容等元件。
-
故障现象2：保险丝熔断，但输入端不短路。
- 原因： 存在瞬间过流或元件软击穿。
- 排查： 重点检查开关管、RCD吸收电路、输出整流二极管是否击穿。
-
故障现象3：上电后无任何反应，整流后无300V电压。
- 原因： 前级电路未工作。
- 排查：
- 检查保险丝、限流电阻是否开路。
- 检查整流桥是否损坏。
- 检查市电输入和电源开关是否正常。
-
故障现象4：上电后无300V电压，但保险丝完好。
- 原因： 市电未进入或抗干扰电路（如NTC、X电容）开路。
- 排查： 检查电源开关、NTC热敏电阻、X电容等是否开路。
-
故障现象5：有300V电压，但PWM芯片VCC脚无电压。
- 原因： 辅助电源或VCC供电电路故障。
- 排查：
- 检查辅助电源的启动电阻、开关管、变压器、整流二极管等。
- 检查VCC供电的限流电阻、稳压二极管是否开路或短路。
-
故障现象6：有300V电压和VCC电压，但PWM芯片无输出。
- 原因： PWM芯片本身损坏，或其保护电路（如过压、过流保护）被触发。
- 排查：
- 测量PWM芯片的VCC、基准电压、反馈脚等关键脚位电压是否正常。
- 检查软启动脚、电流检测脚电压是否异常。
- 若电压均正常,则可能是芯片内部损坏，直接更换。
-
故障现象7：PWM有输出，但开关管D极无波形，输出为0。
- 原因： 驱动电路或开关管损坏。
- 排查：
- 测量开关管G极是否有脉冲波形，如果没有，检查驱动三极管、驱动变压器及相关电阻。
- 如果G极有波形,但D极没有，则开关管已击穿。
-
故障现象8：输出电压偏高或偏低，且不稳定。
- 原因： 反馈电路故障。
- 排查：
- 光耦： 检查光耦是否损坏（测量其内部发光二极管和光敏三极管是否正常）。
- TL431： 检查精密稳压TL431是否正常。
- 采样电阻： 检查输出端分压采样电阻的阻值是否变值。
第四部分：常见故障案例与维修思路
案例1：电脑电源（ATX电源）屡烧保险丝
- 现象： 换上新保险丝，一通电就烧。
- 分析： 严重短路。
- 维修思路：
- 断开PFC主功率电感与主变换电路的连接点。
- 测量输入端电阻,若仍短路，则故障在PFC电路，重点检查PFC开关管和PFC二极管。
- 若断开后输入电阻正常,则故障在主变换电路，重点检查主开关管（MOSFET）、RCD缓冲电路、次级整流管和输出滤波电容。
案例2：充电器输出为0V，但指示灯亮
- 现象： 有输入，有辅助电源，但主输出无电压。
- 分析： 主功率变换电路未工作。
- 维修思路：
- 测量PWM芯片（如UC3843）的VCC脚，应有12-18V电压。
- 测量其输出脚（OUT），应有脉冲方波，若无，检查其反馈脚（FB）、电流检测脚（CS）电压是否异常，或芯片是否损坏。
- 若PWM有输出,但开关管G极无波形，检查驱动电路。
- 若G极有波形,但开关管D极无波形，则开关管已损坏。
案例3：显示器电源板输出电压波动，发出“滋滋”声
- 现象： 输出电压不稳定，能听到变压器叫声。
- 分析： 电源处于振荡或保护临界状态，通常是负载过重或反馈环路有问题。
- 维修思路：
- 断开所有负载,接上假负载，如果恢复正常，则是负载问题。
- 如果接假负载后仍异常,重点检查反馈电路：光耦、TL431、输出采样电阻。
- 检查输出滤波电容是否容量下降（ESR变大）。
- 检查PWM芯片的软启动电容是否失效。
第五部分：工具与资源
- 必备工具：
- 数字万用表： 测量电压、电阻、二极管。
- 示波器： 观察波形是维修开关电源的“火眼金睛”，必不可少。
- 隔离变压器： 安全保障。
- 大功率假负载： 如汽车灯泡、水泥电阻。
- 电烙铁、吸锡器、热风枪： 拆焊元件。
- 螺丝刀、镊子、放大镜： 辅助工具。
- 学习资源：
- 芯片Datasheet： 所有维修的基础，必须查阅PWM芯片、光耦、TL431等元件的官方数据手册。
- 网上论坛/视频： 如“电子发烧友”、“B站”等有大量维修实例和教学视频。
- 维修图纸： 尽量找到对应电源板的原理图，事半功倍。
开关电源维修是一个理论与实践紧密结合的过程。理解原理是基础，规范操作是保障，分段测量是方法，波形分析是关键。
维修时,要像侦探一样，根据现象（故障表现），寻找线索（关键点电压和波形），逐步缩小范围，最终锁定“凶手”（故障元件），多动手、多思考、多总结，你一定能成为一名优秀的电源维修工程师。
