TDa7560功放故障维修全攻略：从症状排查到精准修复，附电路图与实战案例
** 本文是针对汽车音响或家庭音响中广泛使用的TDA7560功放芯片的深度维修指南，文章将系统性地梳理TDA7560的常见故障现象，提供详细的分步排查流程，深入分析故障根源，并给出具体的维修方案与替代技巧，无论你是专业维修技师还是DIY爱好者，本文都将为你提供从理论到实践的全方位支持,助你轻松攻克TDA7560功放维修难题。
引言：为什么TDA7560如此重要，又为何容易出故障？
在汽车音响和部分家庭音响系统中，TDA7560系列（如TDA7560、TDA7560BQ等）是一款备受青睐的4通道B类功放IC，它以其高效率、低失真、内置过热保护和短路保护等特性,成为众多音响主板的首选方案。
正是其高功率输出的特性，也使其成为故障的高发区，长期工作在高温环境下、电源波动、负载异常（如喇叭短路）等因素，都可能导致TDA7560“罢工”，当你的音响出现无声、声小、失真、发热异常等问题时，很可能就是这块小小的芯片在“抗议”，本文将带你化身为“音响医生”,精准诊断并修复它。

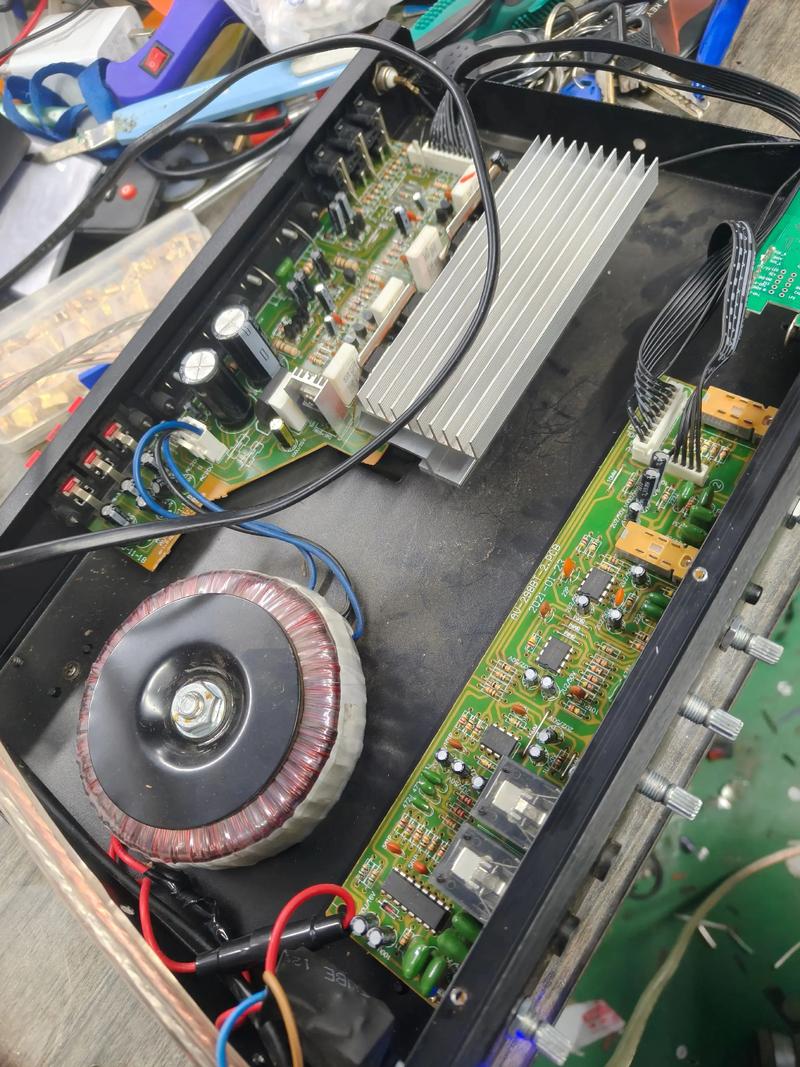

TDA7560功放常见故障症状大盘点
在动手维修前，首先要准确判断故障现象，以下是TDA7560最常见的几种“病症”：
- 完全无声（最常见）： 打开音响，所有声道均无任何声音输出,但电源指示灯正常。
- 部分声道无声： 只有一个或两个声道没有声音,其他声道工作正常。
- 声音小、音质差： 所有声道或部分声道声音微弱，并伴有明显的失真、噪声或“噗噗”声。
- 严重发热，保护关机： 功放芯片或功放板在短时间内迅速发烫，然后音响自动进入保护状态,停止工作。
- 电流异常： 开机瞬间，电源部分电流过大,保险丝熔断。
维修前必备工具与安全须知
工欲善其事，必先利其器，准备以下工具,能让你的维修过程事半功倍：
- 基础工具： 万用表（必备！建议带二极管档和电容档）、电烙铁、吸锡器/吸锡线、松香、焊锡丝。
- 辅助工具： 放大镜、小刀、酒精、棉签、热风枪（处理BGA封装时）。
- 耗材： 合格的TDA7560替换芯片、同型号保险丝、优质电解电容。
⚠️ 安全须知：
- 断电操作！ 在进行任何检测和焊接前，务必拔掉电源线，并对大容量电容进行放电处理,防止触电或损坏万用表。
- 静电防护！ TDA7560是静电敏感器件，操作时最好佩戴防静电手环,或通过触摸接地金属来释放自身静电。
- 记录与标记： 拆卸前，对线路和元件进行拍照或标记，特别是多声道功放,避免接错线。

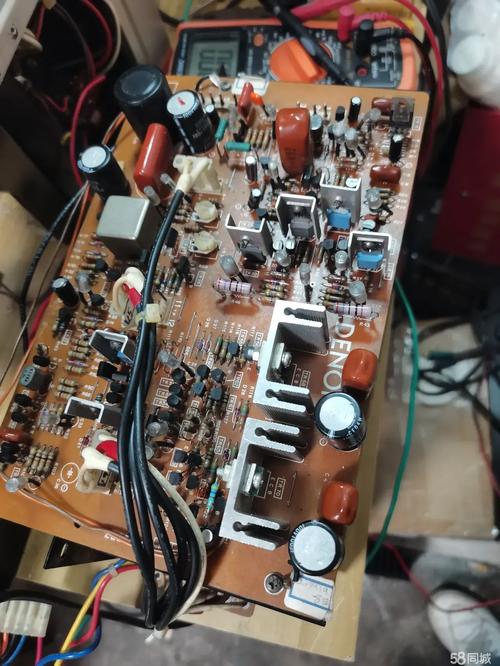

TDA7560功放故障维修实战流程（分步排查法）
我们将采用“由外到内，由简到繁”的原则,一步步缩小故障范围。
第一步：电源与外围电路检查（故障率最高）
TDA7560的正常工作离不开稳定、干净的电源,这是维修的起点。
- 检查保险丝： 使用万用表电阻档或二极管档测量保险丝是否导通，如果熔断，切勿直接更换新的就通电！ 必须先排查导致保险丝熔断的短路故障。
- 检查供电电压： 找到TDA7560的电源引脚（通常是第11脚VCC+和第4脚VCC-，具体请查阅对应的数据手册），在通电状态下，测量其电压是否在规格书要求的范围内（如14.4V）,电压过低或过高都可能导致故障。
- 检查滤波电容： 电源输入端和TDA7560附近的滤波电解电容是重灾区，用万用表电容档测量其容量是否衰减，或用电阻档观察其充放电过程是否正常，如果电容鼓包、漏液或容量严重不足，必须更换，建议使用耐温105℃以上的高品质电容。
- 检查静音电路： TDA7560的静音引脚（如第1脚MUTE）如果被意外拉低，会导致静音，测量该脚电压,正常工作时应为高电平。
第二步：TDA7560芯片本身检测
如果外围电路正常,那么问题很可能出在芯片本身。
-
静态电阻测量（断电）：
- 将万用表调至电阻档，红表笔接地（VCC-），黑表笔依次测量TDA7560各输出引脚（第2, 6, 10, 14脚）对地的电阻，正常情况下，应有一个较小的阻值（通常在几欧姆到十几欧姆，具体因万用表型号而异）。
- 如果测得阻值为0Ω，说明输出端可能对地短路,需检查喇叭线是否短路或功放板输出级是否有损坏。
- 如果测得阻值无穷大或异常偏大,则可能芯片内部已损坏。
- 注意： 此测量结果仅供参考，需与同型号正常板子进行对比,以排除万用表和电路板本身的差异。
-
动态电压测量（通电，谨慎操作）：
- 在输入端输入一个正常的音频信号。
- 用万用表交流电压档测量TDA7560各输出引脚的电压，正常情况下,应有随音频信号变化的交流电压。
- 如果某个声道输入端有信号，但输出端无任何电压变化,则基本可判定该声道TDA7560内部功放管已损坏。
第三步：输入与信号通路检查
如果TDA7560的供电和输出都正常，但依然无声,可能是信号没有进来。
- 检查输入耦合电容： 从音源（如主机、前级）过来的信号，会经过一个耦合电容（通常为10uF-100uF的电解电容或钽电容）进入TDA7560的输入引脚（如第3, 5, 9, 13脚）,检查这个电容是否失效或开路。
- 检查音量控制电路： 如果有音量控制IC或电位器，检查其工作是否正常,信号是否能顺利通过。
第四步：散热与负载检查
- 检查散热条件： TDA7560工作时发热量较大，检查散热片是否安装牢固，导热硅脂是否涂抹均匀、适量，散热不良会导致芯片过热保护,甚至永久性损坏。
- 检查负载（喇叭）： 断开功放与喇叭的连接，开机试听，如果此时声音恢复正常，则说明问题出在喇叭或喇叭线上，检查喇叭音圈是否短路,接线是否正确。
核心故障分析与维修方案
根据以上排查,我们总结出核心故障点及对应维修方案：
| 故障现象 | 可能原因 | 维修方案 |
|---|---|---|
| 完全无声，保险丝熔断 | 后级功放管击穿短路；滤波电容严重短路。 | 重点排查TDA7560输出对地是否短路。 若短路，更换TDA7560。 检查并更换损坏的滤波电容。 |
| 完全无声，保险丝完好 | TDA7560内部损坏；静音电路异常；电源未送达芯片。 | 测量TDA7560供电脚电压，有无VCC+。 检查静脚电压是否为高电平。 若供电和静音正常，更换TDA7560。 |
| 部分声道无声 | 对应声道的TDA7560内部功放管损坏；输入耦合电容开路；声道切换电路故障。 | 优先更换TDA7560。 若无效，检查该声道输入信号和耦合电容。 |
| 声音小、失真 | 电源电压偏低；滤波电容容量衰减；TDA7560性能老化或轻微损坏；输入信号过强。 | 测量VCC电压是否稳定。 更新电源滤波电容。 更换TDA7560尝试。 |
| 严重发热，保护关机 | 散热不良；负载（喇叭）短路；TDA7560性能不良。 | 改善散热条件（涂抹硅脂、加固散热片）。 断开负载，判断是否为功放自身问题。 最终解决方案：更换TDA7560。 |
TDA7560的更换技巧与注意事项
更换TDA7560是维修中最关键的一步。
-
拆焊旧芯片：
- DIP-17封装： 使用吸锡器或吸锡线，逐个将引脚的焊锡吸走,然后小心地将芯片拔出。
- HSOP-20或PowerSSO-20封装： 这种封装的引脚非常密集，建议使用热风枪，在芯片上涂上适量助焊剂，用热风枪均匀加热，待焊锡熔化后，用镊子夹取，注意控制温度和时间,避免损坏周围元件和PCB板。
-
清理焊盘： 用吸锡线或烙铁将焊盘上的多余焊锡清理干净,确保新芯片引脚能够顺利插入。
-
焊接新芯片：
- 先焊接对角线的2-3个引脚,固定芯片。
- 再次核对芯片方向,确保无误。
- 对于密集引脚，使用细尖烙铁头，并配合放大镜，一个引脚一个引脚地焊接，确保焊点饱满、无连锡。
- 焊接完成后，最好用万用表表笔测量一下相邻引脚,防止短路。
-
焊接后检查：
- 目视检查： 检查所有焊点是否光滑、牢固，有无虚焊、假焊、桥连。
- 通电测试： 先不接负载，通电测量各引脚电压是否与数据手册标称值基本一致，确认无误后,再接入喇叭进行试听。
维修案例分享：一台“死机”的汽车音响主板
故障描述： 一台汽车音响，突然所有声道无声，关机再开无效,但屏幕显示正常。
维修过程：
- 初步判断： 屏幕正常说明整机电源没问题,问题锁定在音响功放部分。
- 拆机检查： 拆开音响外壳，找到功放板,发现保险丝F1已经熔断。
- 排查短路： 用万用表电阻档测量保险丝后端对地电阻，阻值为0Ω,确认存在严重短路。
- 定位故障点： 顺藤摸瓜，发现短路点来自TDA7560的第2脚（一个输出脚），测量其对地电阻为0Ω。
- 确认故障： 判断为TDA7560内部功放管击穿短路,导致保险丝熔断。
- 更换修复： 更换同型号的保险丝和TDA7560芯片，焊接完成后，通电测量VCC电压正常，接入测试喇叭，声音恢复,故障排除。
总结与预防
维修TDA7560功放，核心在于逻辑清晰的排查流程和细致入微的操作，先电源，后信号；先外围，后芯片”的原则,大多数问题都能迎刃而解。
预防建议：
- 保证良好散热： 定期清理功放板上的灰尘,确保散热片通风良好。
- 使用合格喇叭： 避免使用功率过大或音圈短路的喇叭,以免对功放造成冲击。
- 稳定电源供应： 汽电瓶电压不稳时,最好为音响加装一个稳压电源。
希望这篇详尽的维修攻略能成为你维修路上的得力助手，如果你在维修过程中遇到任何难题，欢迎在评论区留言,我们一起探讨解决！
