空调电路板维修完全图解需要结合理论知识与实践操作，逐步排查故障点，以下是详细步骤和注意事项,帮助维修人员高效定位并解决问题。

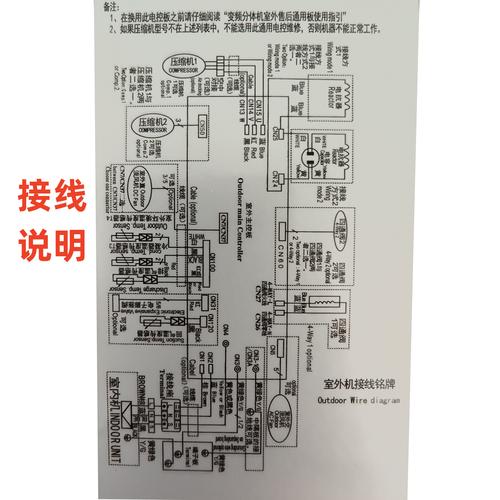

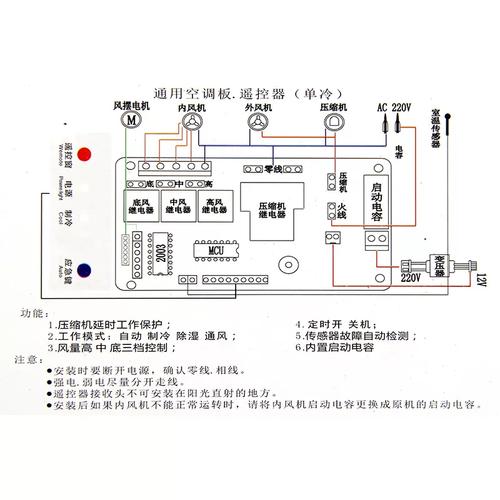

维修前需准备工具：万用表、示波器、电烙铁、吸锡器、焊锡丝、酒精、毛刷等，断开空调电源，确保操作安全，拆除外壳后，找到电路板，观察是否有明显烧焦、鼓包元件或虚焊点，重点检查功率模块、电容、电阻、继电器等易损件。
进行静态检测，使用万用表二极管档测量功率模块的P、N端子，正常应显示0.5-0.7V；若短路或开路，模块损坏，检测滤波电容，用 capacitance 档测量容量，若容量低于标称值20%或漏电，需更换，检查电阻是否变值，特别是限流电阻和采样电阻，用万用表电阻档测量阻值，与标称值对比，继电器触点氧化或粘连会导致不制冷,可用万用表通断档检测触点导通情况。
动态检测需通电测试，但需谨慎，使用调压器逐步升压至220V，监测关键电压点，电源输入端应有AC220V，整流后DC310V左右；开关电源输出+5V、+12V等电压是否稳定，若电压异常，检查PWM控制器（如UC3842）及其周边电路，微处理器（MCU）工作电压通常为+5V，若无电压，检查电源电路或晶振是否起振，晶振用示波器测量，应有正弦波,否则更换。
常见故障及解决方法如下表所示：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 空调不启动 | 保险丝熔断、电源模块损坏 | 更换保险丝、检测并更换损坏元件 |
| 制热效果差 | 四通阀线圈短路、温度传感器故障 | 检测线圈阻值、更换传感器 |
| 风机不转 | 风机电容失效、电机损坏 | 更换电容、检测电机绕组阻值 |
| 显示代码故障 | MCU损坏、通信电路异常 | 检查通信线路、更换MCU |
维修时需注意：焊接温度控制在350℃以内，避免元件过热损坏；更换元件需选用同型号或参数替代品；测试时避免短路，防止扩大故障，对于多层板,避免用力过猛导致铜箔脱落。
相关问答FAQs：
-
问：空调电路板上的功率模块如何判断好坏？
答：用万用表二极管档测量模块P、N端子间正反向压差，正常为0.5-0.7V；若短路或开路，模块已损坏，同时检查散热片是否开裂,绝缘电阻是否正常。 -
问：维修后空调出现频繁跳闸，可能是什么原因？
答：可能是功率模块短路、滤波电容漏电或电源板与地线短路，需断电检测模块阻值、电容容量，并检查电路板是否有异物或铜箔残留,确保绝缘良好。
