在进行任何维修操作前，请务必确保设备已完全断电，并对大容量电容进行放电处理，否则有触电和损坏元件的风险，如果您不具备电子维修基础，建议寻求专业人士的帮助。

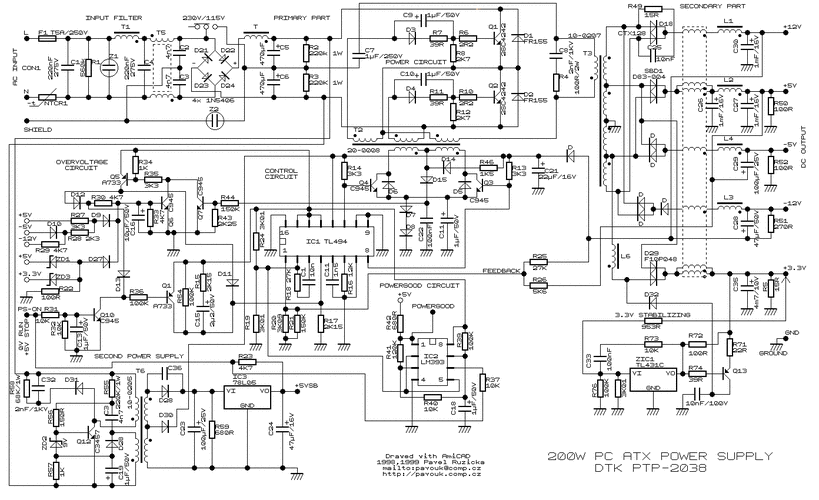

（图片来源网络，侵删）
第一部分：维修前的准备工作与安全须知
-
安全第一：
- 断电与放电： 拔下输入电源插头，用万用表的电阻档或一个大功率电阻（如 5W/1kΩ）对输入端的滤波电容（C1, C2）进行放电，确保其存储的电荷已完全释放。
- 隔离： 维修时，最好使用隔离变压器，将待修设备与市电电网隔离，防止二次短路损坏或触电。
- 防静电： MOSFET 和集成电路等静电敏感元件，在操作时要佩戴防静电手环。
-
工具与仪表：
- 数字万用表： 必备，用于测量电压、电阻、二极管。
- 示波器： 强烈推荐，用于观察开关波形、PWM 控制信号，是诊断开关电源的核心工具。
- 可调直流稳压电源： 用于模拟 24V 输入，进行上电测试和故障隔离。
- 烙铁、吸锡器、热风枪： 用于拆焊元件。
- 放大镜/显微镜： 用于检查 PCB 上的微小裂纹、虚焊。
- 常用元件： 准备一些易损件，如保险丝、整流桥、大功率 MOSFET、输出整流二极管、PWM 控制芯片（如 UC384x 系列）、光耦等。
-
了解基本原理： 维修前，最好能找到 SDC2921 的电路原理图，如果没有原理图，可以根据通用电源拓扑（如反激式 Flyback）来分析，其基本工作流程是： 市电输入 → EMI 滤波 → 整流滤波 → 功率因数校正 (PFC，部分型号有) / DC-DC 变换 (PWM 控制) → 输出整流滤波 → 稳压反馈 → 保护电路
第二部分：SDC2921 电源电路的常见故障与维修流程
电源故障通常分为“完全无输出”和“输出电压异常”两大类。

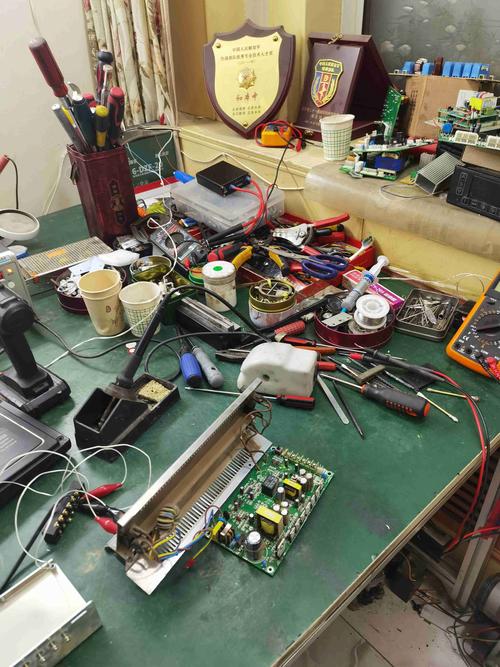

（图片来源网络，侵删）
故障现象一：完全无输出（指示灯不亮）
这是最常见的故障,通常发生在输入或初级电路。
维修流程：
第一步：外观检查
- 目视检查： 仔细观察 PCB，寻找是否有明显的烧焦、发黑、元件炸裂的痕迹，特别是 MOSFET、整流桥、电阻等功率元件。
- 闻气味： 闻一下是否有烧焦的糊味，这可以帮助定位过热的区域。
- 轻摇元件： 轻轻摇动功率电阻、电解电容等，看是否有虚焊或脱焊。
第二步：静态电阻测量（关键步骤，上电前进行）

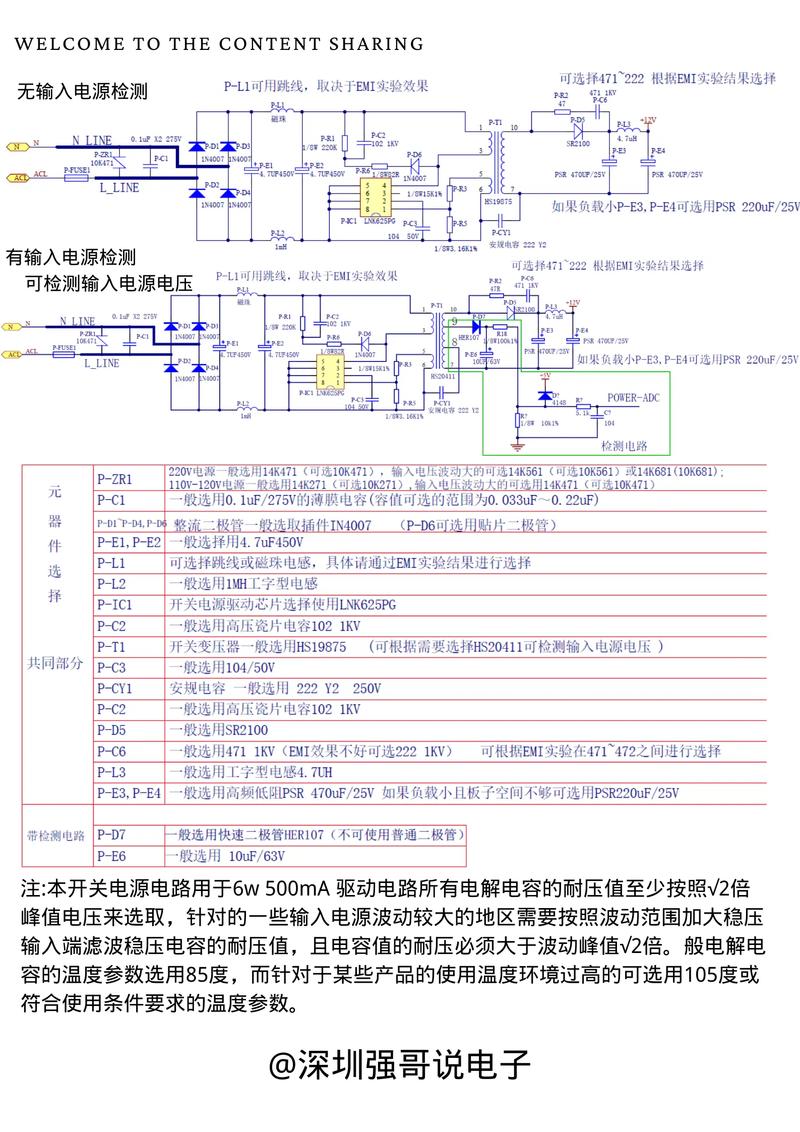

（图片来源网络，侵删）
-
测量输入端电阻：
- 将万用表打到二极管档或电阻档（高阻值档）。
- 红表笔接输入端“L”（火线），黑表笔接“N”（零线），正常情况下，应该先有一个充电过程（阻值从无穷大下降），然后稳定在一个较大阻值（几十到几百 kΩ），这主要是 EMI 滤波电容的体现，如果阻值为 0Ω 或很小，说明输入端有严重短路。
- 重点检查： EMI 滤波电路（共模电感、X电容、Y电容）、整流桥（BR1）、后续的 PFC 电容或主滤波电容（C1/C2）是否击穿短路。
-
测量 MOSFET (Q1) 的 D-S 极：
- MOSFET 是最容易损坏的元件之一，将其从电路中焊下或在线测量其三个极之间的阻值。
- 正常情况： G-S 极之间是一个反向二极管，正向有压降（约 0.5V），G-D 和 S-D 之间应该是无穷大。
- 故障情况： D-S 极之间短路，说明 MOSFET 已击穿。务必检查导致 MOSFET 损坏的根本原因！ 不能只换一个就了事。
-
检查启动电阻：
启动电阻（通常是一个大阻值，如 100kΩ~1MΩ）为 PWM 控制芯片提供启动电压，如果它开路，芯片就无法启动，电源无输出，测量其阻值是否正常。
第三步：分段排查与上电测试
- 更换已损坏的元件： 根据第二步的测量结果，更换已确认损坏的元件，如保险丝、整流桥、MOSFET、滤波电容等。
- 使用可调电源进行限流上电测试：
- 将可调直流电源的电压调到 24V（模拟 SDC2921 的正常输入）。
- 将电源的正负极接到 SDC2921 的直流输出端（注意极性！）。
- 将可调电源的电流限制值调小（如 0.5A）。
- 缓慢开启可调电源,观察电流表读数。
- 电流瞬间很大且恒定： 说明输出端或初级电路仍有短路，重点检查输出整流二极管（通常是肖特基二极管）、输出滤波电容是否短路。
- 电流很小，接近 0A： 说明主电路未工作，需要检查 PWM 控制芯片是否得到工作电压。
- 电流正常，然后电源保护关断： 可能是启动后立即进入保护状态（如过压、过流保护）。
- 检查 PWM 控制芯片的工作状态：
- 如果上电后仍无输出,需要为 PWM 芯片（如 UC3845）提供一个独立的工作电压（通常为 12V-20V）来测试其是否正常。
- 测量芯片的 VCC 引脚电压是否正常。
- 用示波器观察其输出引脚（OUT）是否有正常的 PWM 驱动脉冲，如果没有，检查芯片外围电路（反馈、补偿、过流检测电阻等）或更换芯片。
故障现象二：输出电压异常（偏高、偏低、不稳定）
这类故障通常与反馈环路和负载有关。
维修流程：
第一步：检查负载
- 断开负载测试： 将 SDC2921 的输出端与所有负载断开，接上假负载（如一个功率合适的灯泡或电阻）。
- 测量输出电压：
- 如果电压恢复正常,说明故障在负载端，检查负载是否有短路或过流。
- 如果电压仍然异常,则问题出在电源本身。
第二步：检查反馈电路 这是输出电压异常的核心区域，SDC2921 通常采用光耦（PC817 或类似型号）+ 精密稳压源（TL431 或类似型号）的反馈方式。
- 检查输出电压分压电阻： 连接到 TL431 参考端的电阻网络，它们的阻值变化会导致输出电压偏离正常值，用万用表测量其阻值是否准确。
- 检查 TL431：
- TL431 是一个可编程的稳压源，正常工作时，其阴极 和参考端 之间应有 2.5V 的基准电压，并且阴极电压会随反馈而变化。
- 可以测量其各引脚对地的电压是否正常,如果异常，更换 TL431。
- 检查光耦：
- 光耦是连接次级和初级的桥梁,如果光耦损坏（如内部发光管或光敏管开路/短路），反馈信号无法传递到初级，会导致输出电压失控。
- 用万用表二极管档测量光耦的输入端（1,2脚）和输出端（3,4脚）是否正常，也可以用两节电池加一个电阻模拟点亮发光管，再用万用表测量输出端的导通情况。
第三步：检查初级 PWM 控制环路 如果反馈电路正常，问题可能出在初级控制部分。
- 检查电压反馈回路： 从次级 TL431 出来的反馈信号，通过光耦耦合到初级，通常会加到 PWM 芯（如 UC3845）的误差放大器反相输入端或 COMP 端，检查这条路径上的元件（电阻、电容）是否正常。
- 检查电流检测电阻： 在 MOSFET 的源极（S极）通常有一个小阻值的电流检测电阻，如果这个电阻阻值变大或开路，会导致过流保护电路误动作，使电源没有输出或输出电压很低。
- 检查振荡电路： 检查 PWM 芯片外围的定时电阻和电容，它们决定了开关电源的振荡频率，如果损坏，可能导致振荡异常或停止。
第三部分：SDC2921 的关键元件与易损点
-
输入端：
- 保险丝： 最先检查的元件，烧毁说明后级有严重短路。
- 整流桥： 容易因电压电流冲击而损坏，表现为短路或开路。
- 输入滤波电容（C1/C2）： 容量下降或失效会导致输入纹波变大，影响电源稳定性。
-
主变换电路：
- MOSFET (Q1)： 核心易损件，损坏原因通常有：过压（尖峰电压击穿）、过流（负载短路）、过热（散热不良）、驱动信号异常。
- 启动电阻： 阻值变大或开路，导致 PWM 芯片无法启动。
- PWM 控制芯片 (如 UC3845)： 核心控制器，损坏会导致整个电源停止工作。
-
输出端：
- 输出整流二极管： 通常是肖特基二极管，工作在高频大电流下，容易因过流或过热而损坏（短路或开路）。
- 输出滤波电容： 容量下降或失效会导致输出电压纹波增大，带载能力下降。
- 假负载电阻： 有些电源设计了一个小电阻作为空载时的维持负载，如果开路，可能导致空载时电压升高。
-
反馈与保护电路：
- 光耦 (PC817)： 信号耦合元件，损坏会导致反馈环路中断。
- 精密稳压源 (TL431)： 反馈回路的基准，损坏会导致输出电压严重偏离。
- 电压/电流检测电阻： 阻值变化会导致保护误动作或输出异常。
维修 SDC2921 电源，遵循“由外到内、由输入到输出、由静态到动态”的原则。
- 安全第一，做好防护。
- 先看后量，先易后难。 外观检查和静态电阻测量是基础，能排除大部分硬故障。
- “先修硬，再修软”，先解决保险丝、MOSFET 等硬性短路或开路问题，再解决反馈、软启动等软性问题。
- 善用工具，尤其是示波器。 没有示波器，很多间歇性故障和动态问题是很难判断的。
- 找到根本原因。 更换损坏的元件后，一定要思考它为什么会损坏，否则新换的元件可能会再次损坏。
希望这份详细的维修指南能对您有所帮助！祝您维修顺利！
