3842充电器维修技巧是电子维修领域中较为实用的技能,掌握其核心原理和常见故障排查方法，能快速定位问题并修复设备，3842是一款电流模式PWM控制器，广泛应用于开关电源充电器中，其外围电路相对简单，但故障点往往涉及多个模块，需系统化排查。
维修前需准备工具：万用表、示波器、烙铁、吸锡器、替换元件（如3842芯片、mos管、电解电容、电阻等），并确保操作安全，避免触电风险，充电器故障通常表现为无输出、电压不稳、输出异常等，需从“电源输入、PWM控制、功率输出、反馈回路”四大模块逐步分析。
电源输入模块检查：通电前用万用表测交流输入端保险管是否熔断，若熔断需排查后级短路故障，如整流桥、mos管是否击穿，保险管完好则测直流滤波电容两端电压，正常应有300V左右（220V输入），若无电压则检查交流进线线路、压敏电阻是否短路，若电压偏低，可能是滤波电容容量下降或整流桥内阻增大，需替换电容（常见容值100-470μF/400V）。

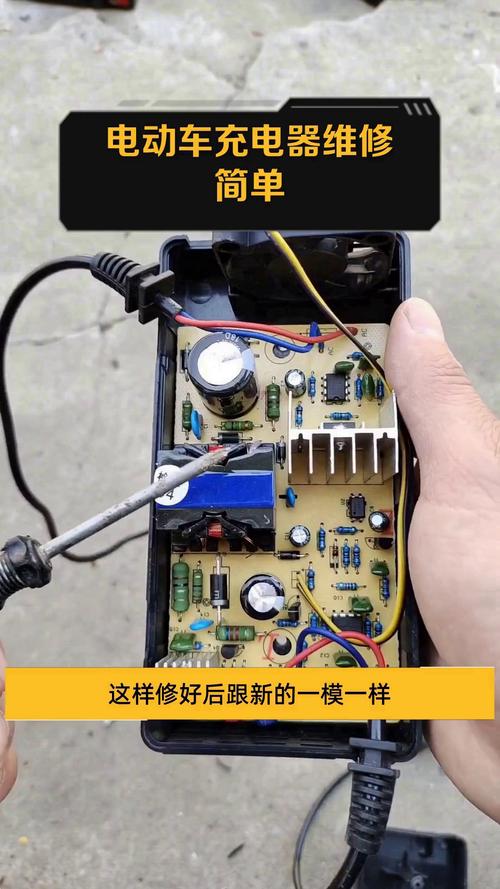

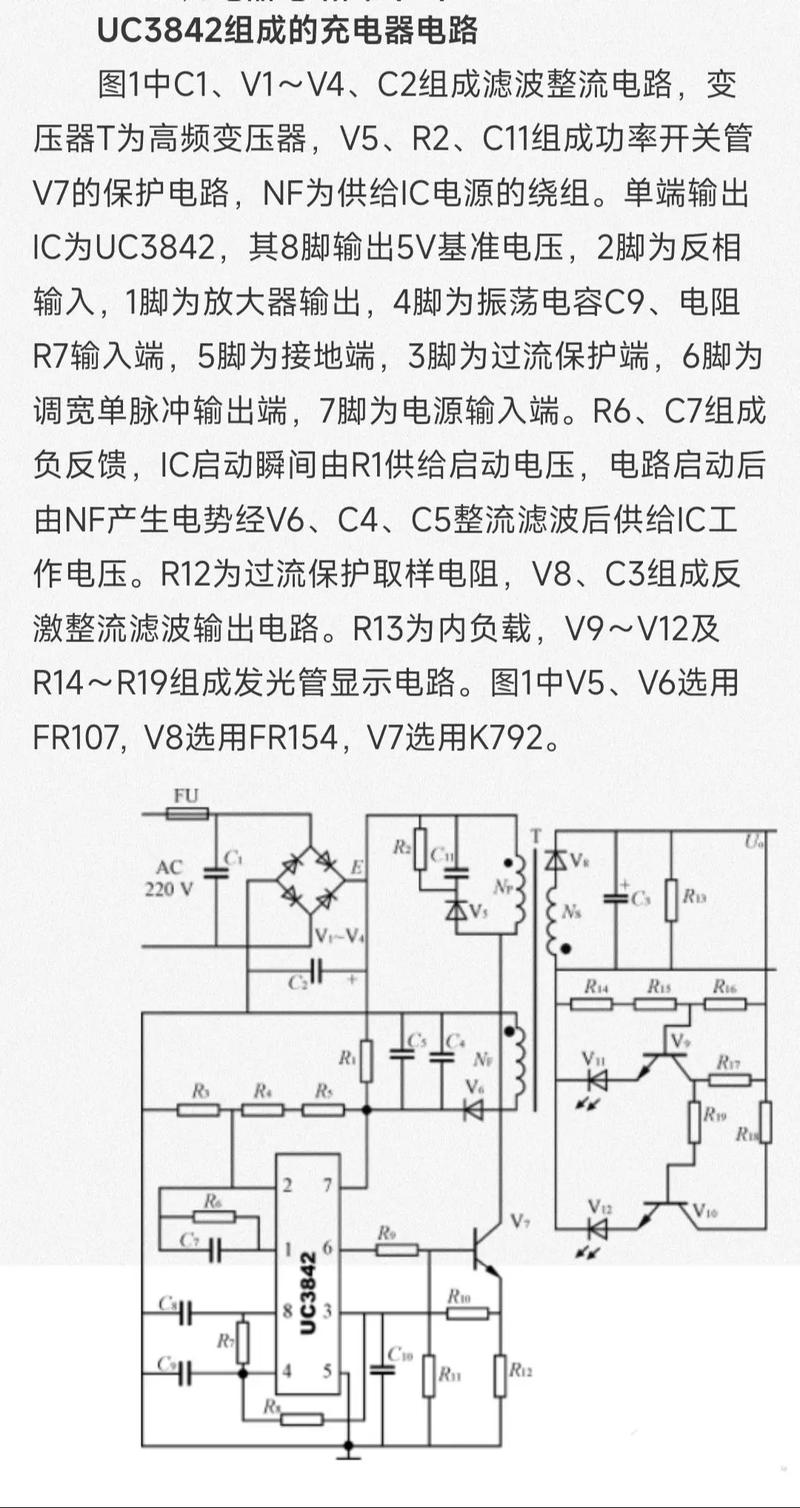

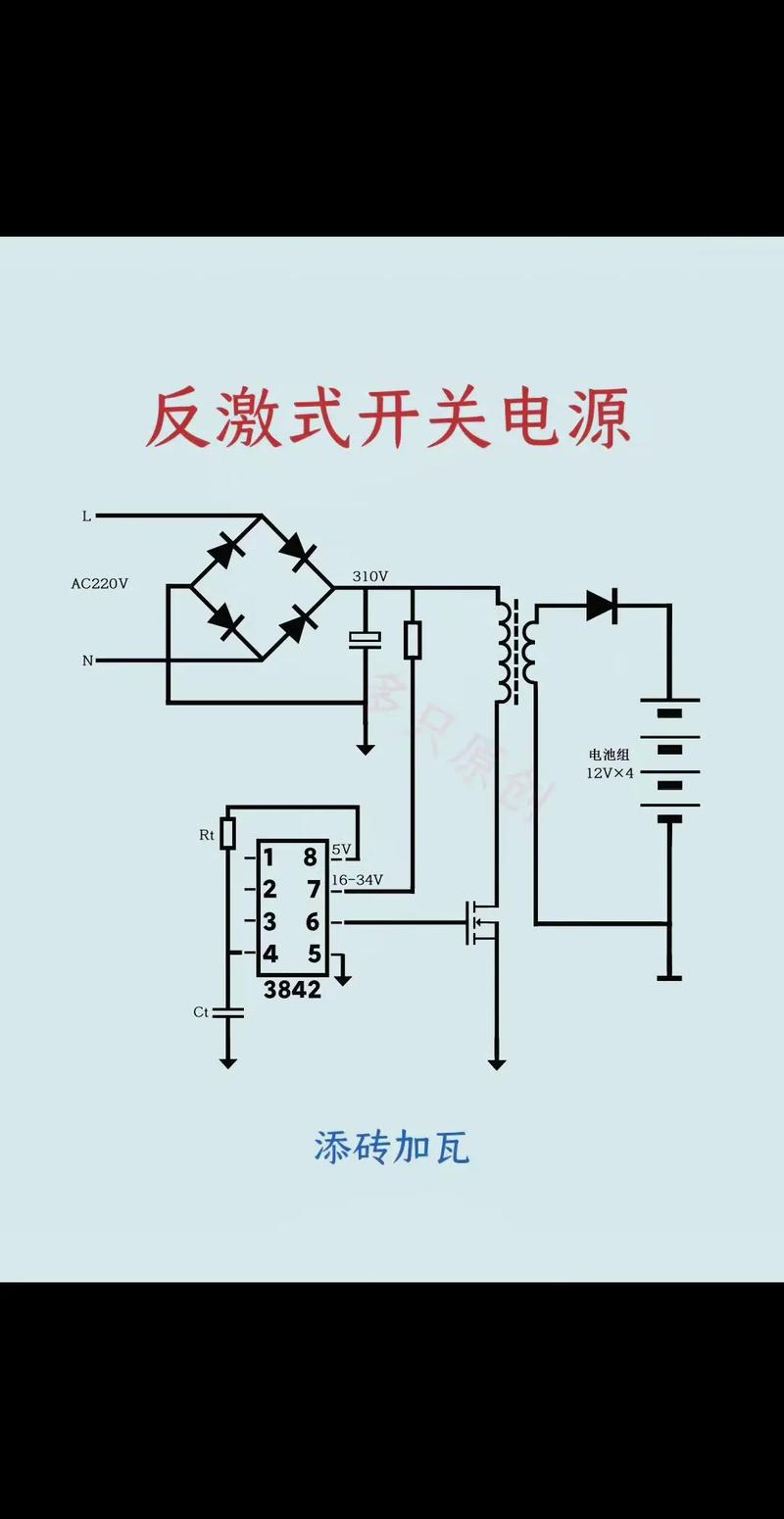

PWM控制模块核心：3842芯片是关键，需检测其供电脚（7脚，正常启动电压16-18V，工作电压10-13V）、基准电压脚（8脚，5V）、反馈脚（2脚，电压误差信号）和锯齿波脚（4脚，振荡频率由外部RC决定），若7脚无电压，启动电阻（常见阻值100-200kΩ）开路或供电回路故障；若7脚电压波动，可能是供电电容漏电或3842损坏，用示波器观测6脚输出PWM波形，正常为方波，若无输出且各脚电压异常，需更换3842芯片（注意：部分充电器采用兼容型号，如KA3842、UC3842，可直接替换）。
功率输出模块排查：mos管是易损元件，用万用表二极管档测D-S极间是否短路，若短路需检查mos管驱动电阻是否烧毁，以及3842输出是否正常，同时检查开关变压器初级是否开路，次级整流二极管（如肖特基二极管）是否击穿，滤波电容是否鼓包或失效，mos管驱动不足也可能导致输出异常，需测量驱动波形（6脚到mos管G极的波形，应为幅值10-20V的方波）。
反馈回路分析：包括电压反馈（如光耦PC817、TL431）和电流反馈，若输出电压偏高，可能是TL431或光耦失效，导致3842的2脚电压升高，PWM占空比增大，可测光耦发光侧电流（正常1-5mA）和接收侧导通情况，若异常则替换元件，电流反馈回路多在mos管源极串联采样电阻，若电阻变值或开路，会导致过流保护误触发，输出电压跌落。
常见故障速查表： | 故障现象 | 可能原因 | 检测方法与解决方案 | |-------------------|-------------------------|--------------------------------------| | 无输出，保险管熔断 | 后级短路（mos管、整流桥） | 断开负载测直流300V，替换短路元件 | | 输出电压偏低 | 滤波电容失效、反馈回路故障 | 测滤波电容容量，检查光耦、TL431工作状态 | | 输出电压不稳 | 3842供电异常、振荡电容失效 | 测7脚电压，更换4脚振荡电容（如nF级） | | 充电器异响 | 开关变压器磁饱和、mos管驱动不足 | 检查mos管驱动波形，替换变压器 |
维修时需注意,部分充电器有初级和次级隔离，次级地线带电，测试时需使用隔离变压器，3842芯片的损坏多由外围元件引起，替换芯片前务必排查周边电路，避免二次损坏。
相关问答FAQs：
-
问：3842充电器输出电压为0，但保险管未熔断，应如何排查？
答：首先测直流滤波电容两端是否有300V电压，若无则检查整流桥和交流输入线路；若有电压，则检查3842的7脚供电电压（正常16-18V），若7脚无电压，需检查启动电阻是否开路；若7脚电压正常但6脚无PWM输出，可能是3842损坏或其外围元件（如4脚振荡电容）异常，需逐一排查并替换。 -
问：充电器输出电压偏高且无法调节，可能的原因是什么？
答：此类故障通常由电压反馈回路失效导致，重点检查TL431的基准电压端（2.5V是否稳定）、光耦是否导通（测光耦接收侧C-E极电阻，正常导通时阻值较小），以及分压电阻是否变值，若TL431或光耦损坏，会导致3842的2脚电压升高，PWM占空比增大，输出电压飙升，需更换故障元件。
