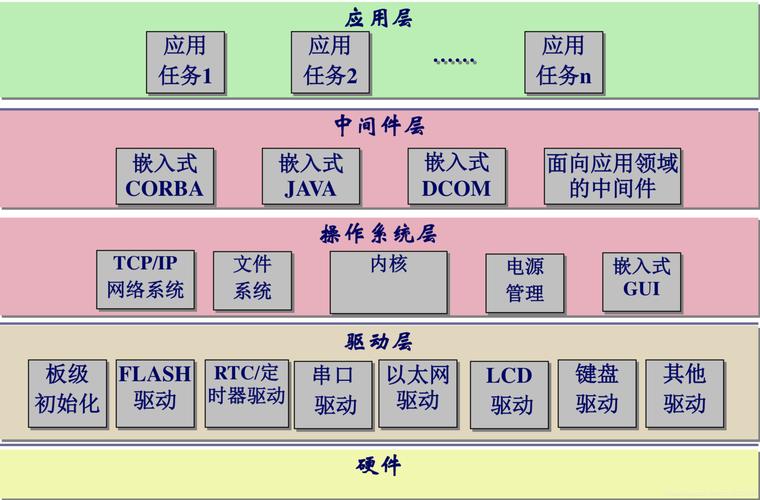

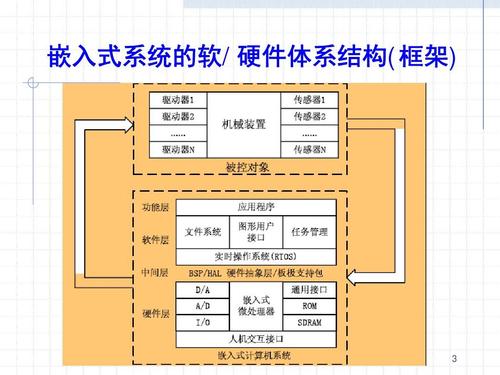

嵌入式系统技术的结构是硬件与软件紧密结合的复杂体系,其设计核心在于满足特定功能需求的同时，实现对资源的高效利用，从整体架构来看，嵌入式系统通常分为硬件层、中间层、软件层和应用层四大部分，各层之间通过明确的接口进行交互，共同支撑系统的稳定运行。
硬件层是嵌入式系统的基础,由核心部件和外围设备组成，核心部件包括微处理器（MPU）、微控制器（MCU）或数字信号处理器（DSP），其中MCU因集成了CPU、内存、I/O接口等单元，在低功耗场景中应用广泛，存储器体系分为片内存储（如Flash、SRAM）和片外存储（如SD卡、eMMC），前者用于存放程序代码和临时数据，后者满足大容量数据存储需求，外围设备则涵盖输入/输出接口（如UART、SPI、I2C）、传感器（如温湿度、加速度传感器）、执行器（如电机、继电器）以及通信模块（如Wi-Fi、蓝牙、LoRa），这些设备通过总线（如CAN、Ethernet）与核心部件连接，实现数据交互，硬件层的设计需兼顾性能、成本和功耗，例如在工业控制场景中，可能选用实时性强的ARM Cortex-M系列MCU，并配备隔离电路以提高抗干扰能力。

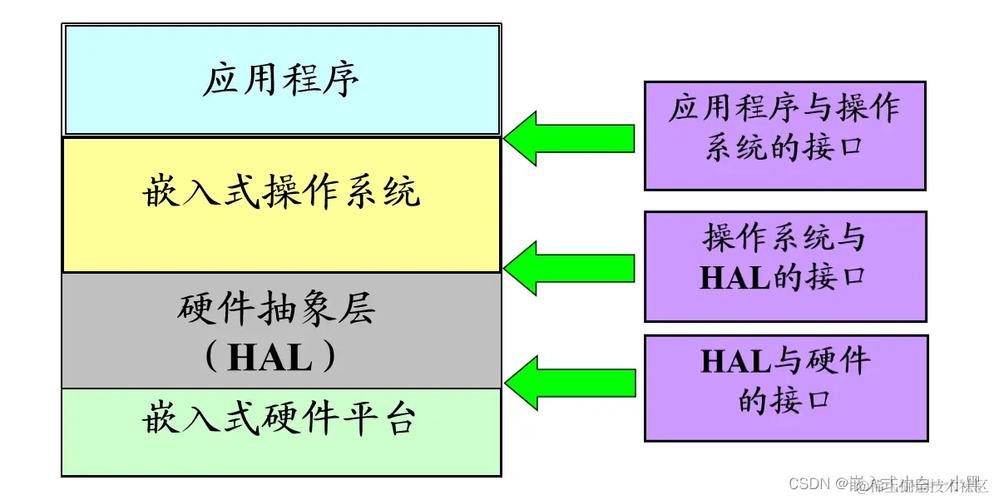

中间层是硬件与软件之间的桥梁,主要包含板级支持包（BSP）和实时操作系统（RTOS）内核，BSP负责硬件初始化、驱动程序开发和底层硬件抽象，例如为LCD屏编写驱动时，需通过寄存器配置时序参数，并提供统一的读写接口，使上层软件无需关心具体硬件细节，RTOS内核则提供任务调度、内存管理、同步与通信等核心功能，以FreeRTOS为例，其采用优先级抢占调度算法，确保高优先级任务在紧急情况下及时响应，同时通过信号量（Semaphore）机制实现多任务对共享资源的互斥访问，中间层的存在有效降低了软件开发的复杂性，提高了系统的可移植性。
软件层位于中间层之上,由系统软件和应用软件组成，系统软件包括设备驱动程序、协议栈（如TCP/IP、Modbus）和文件系统（如FatFS、LittleFS），例如在智能家居设备中，LwIP协议栈负责处理网络通信，FatFS管理本地存储的配置文件，应用软件则是实现系统特定功能的逻辑代码，如无人机中的姿态控制算法、医疗设备中的信号处理流程等，软件层需遵循模块化设计原则，将功能划分为独立模块（如数据采集模块、决策模块），通过标准接口（如API函数）进行调用，便于维护和升级。
应用层是直接面向用户的界面,包括人机交互界面（HMI）、数据可视化模块和远程管理接口，智能手表的应用层通过触摸屏显示心率、步数等信息，并支持蓝牙连接手机APP同步数据；工业设备的HMI可能采用触摸屏配合物理按键，操作人员可通过界面监控设备状态并调整参数，应用层的设计需注重用户体验，例如在消费电子设备中，采用图形化界面（GUI）替代文本命令，降低用户操作门槛。
嵌入式系统的结构设计需根据应用场景进行权衡,例如在资源受限的物联网节点中，可能省略RTOS以简化代码，直接在裸机环境下运行应用程序；而在高端汽车电子系统中，则需采用高可靠性的AUTOSAR架构，确保功能安全，这种分层结构不仅提高了系统的灵活性和可扩展性，也为跨平台开发和功能迭代提供了基础。
FAQs
-
嵌入式系统中，MCU与MPU的主要区别是什么？
答：MCU（微控制器）将CPU、内存、I/O接口等集成在单一芯片上，适用于低功耗、成本敏感的嵌入式场景（如家电、传感器节点）；MPU（微处理器）则只包含CPU核心，需外接存储器和芯片组，性能更强，适用于复杂计算场景（如智能网关、工业控制器）。 -
为什么嵌入式系统需要RTOS？
答：RTOS（实时操作系统）提供任务调度、资源管理和同步机制，确保系统在多任务环境下满足实时性要求（如工业控制中的毫秒级响应），RTOS通过抽象硬件接口简化开发，提高代码的可移植性和可维护性，适合复杂嵌入式应用。
