学习路径与核心知识点
在开始看视频之前，建议你先了解一个清晰的学习路径,这样看视频时才更有针对性。
（图片来源网络，侵删）
基础理论与安全（最重要！）
-
工作原理：
- 理解电磁炉如何将市电（220V AC）转换成高频交流电（20-40kHz）。
- 理解IGBT（绝缘栅双极型晶体管）在电路中的作用,它是核心的功率输出元件。
- 理解LC振荡电路如何产生高频磁场,从而加热锅具。
-

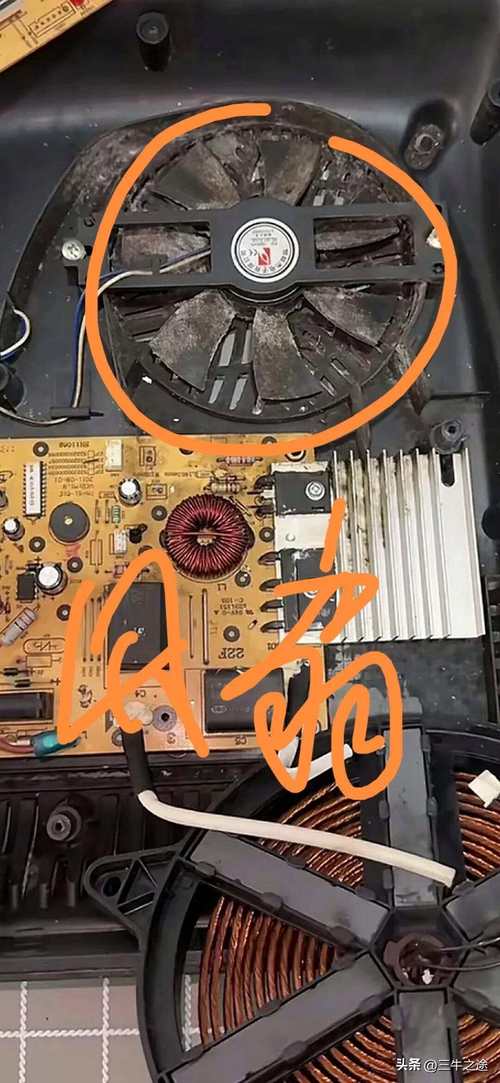

电路板分区认知：
- 主电源板： 包含保险丝、压敏电阻、互感器、桥式整流堆、滤波电容等,这是进入炉子的第一道关卡。
- 控制板（MCU板）： 包含微控制器、按键、显示面板、蜂鸣器等,负责用户指令的接收和逻辑控制。
- 驱动板/振荡板： 包含IGBT、驱动芯片（如TA8316S、BA97xx系列）、谐振电容、电阻等,这是产生高频大电流的核心区域。
-
安全第一！安全第一！安全第一！
- 断电维修： 必须先拔掉电源插头。
- 电容放电： 大滤波电容（通常是400V/220uF左右）在断电后仍会存有高压电，维修前必须用大功率电阻（如5W/100kΩ）进行放电,否则会触电或损坏万用表。
- 隔离变压器： 如果条件允许，使用1:1的隔离变压器进行维修,可以让你在电路板不带电的情况下安全操作。
常见故障分类与排查
这是维修的核心,视频教程通常会围绕这些故障展开。
（图片来源网络，侵删）
| 故障现象 | 可能原因 | 排查思路（视频会重点演示） |
|---|---|---|
| 整机不通电，指示灯不亮 | 电源问题（插座、插头） 保险丝熔断 |
检查外部电源。 重点： 拆机，找到主电源板上的保险丝，如果熔断，说明后面电路有严重短路。 |
| 保险丝熔断 | IGBT击穿短路 桥式整流堆击穿短路 高压电容击穿短路 驱动电路故障导致IGBT过流 |
重点： 用万用表二极管档或电阻档测量IGBT的C-E极、G-E极是否短路。 测量桥堆的交流输入端和直流输出端是否短路。 更换损坏的元件后，切勿马上通电，需检查驱动电路是否正常。 |
| 报警（如E0/E1/E2，具体看型号） | 传感器开路或短路 传感器相关电路故障 MCU本身故障 |
重点： 找到锅底温度传感器（通常在中心）和IGBT温度传感器（通常在散热片上）。 用万用表测量其阻值是否在正常范围内（通常在几十到一百多KΩ，具体看型号），并随温度变化而变化。 检查传感器到MCU的连接线是否断裂。 |
| 不加热，但风扇转动，有提示音 | 同上，传感器问题 同上，IGBT问题 驱动电路无输出 同步电路故障 PWM信号未送到驱动电路 |
重点： 测量IGBT的G极有无0.15V左右的电压（待机状态）和驱动脉冲信号（加热状态）。 检查驱动芯片的供电和输入信号是否正常。 |
| 检不到锅，指示灯闪烁 | IGBT或谐振电容不良 LC振荡电路Q值下降 电流检测电路故障 |
重点： 用万用表测量LC振荡电路的谐振点是否正常。 检查电流互感器及其相关电路。 |
| 功率低，加热慢 | 市电电压过低 IGBT驱动不足 PWM占空比设置问题 |
测量市电电压是否正常。 检查驱动芯片输出信号的幅度和宽度。 |
动手操作与工具
- 必备工具：
- 万用表： 数字万用表，必备功能有电压、电阻、二极管、通断蜂鸣档。

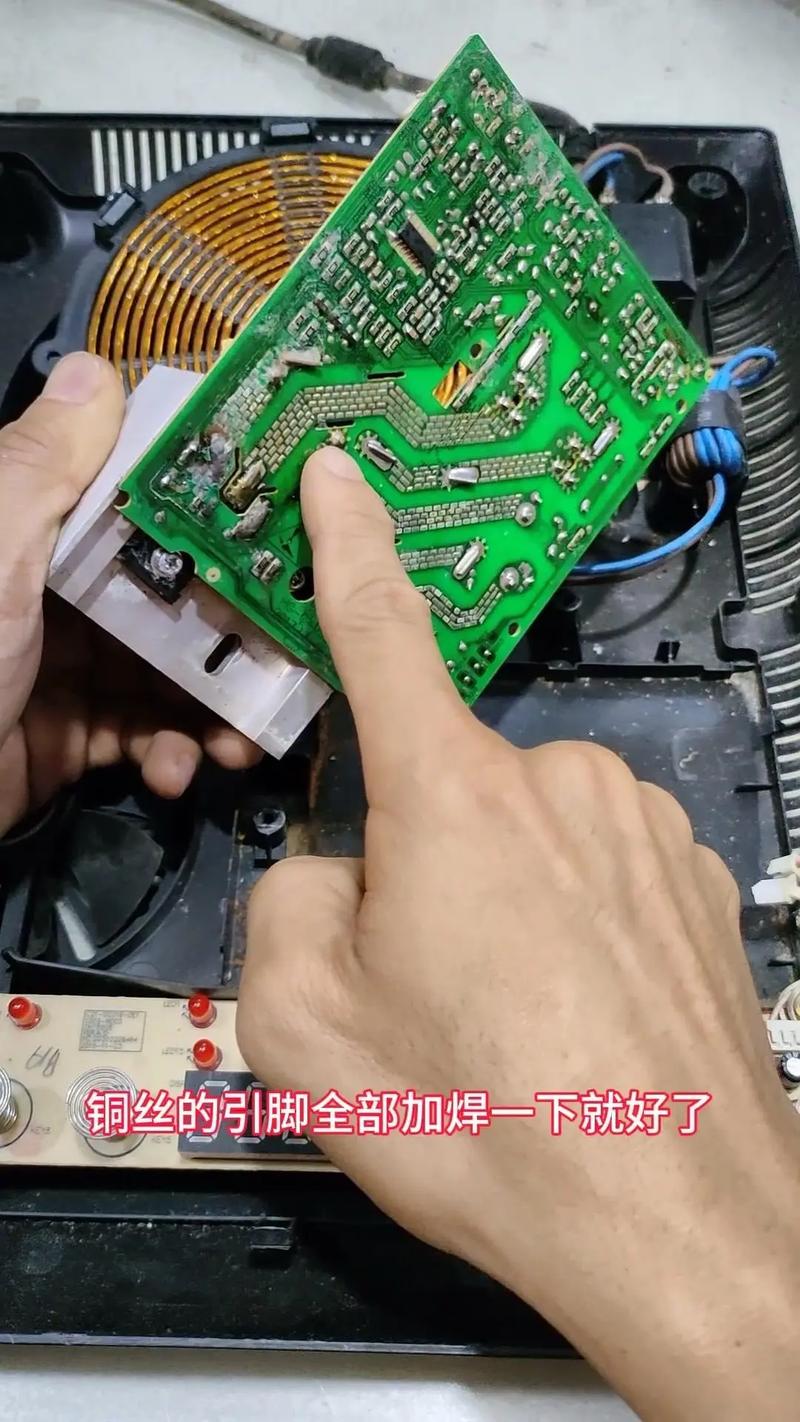

- 电烙铁和焊锡丝： 用于拆卸和焊接元器件。
- 吸锡器/吸锡线： 用于拆卸元器件。
- 螺丝刀套装： 拆卸外壳。
- 大功率电阻（5W/100kΩ）： 用于给高压电容放电。
- 酒精、棉签、毛刷： 用于清洁电路板。
- 进阶工具：
- 示波器： 专业维修必备，可以直观地看到PWM信号、驱动波形等。
- 隔离变压器： 安全维修首选。
高质量中文视频教程资源
以下是一些在Bilibili等平台上非常受欢迎且质量高的视频教程系列,你可以直接搜索观看。
系统入门教程（强烈推荐新手观看）
- UP主： 家电维修-张师傅 或 家电维修-李老师 (这类名字的UP主很多，内容都大同小异,选择播放量高的)
- 关键词：
电磁炉维修入门教程、电磁炉维修从零开始、电碰炉维修全套教程 - 内容特点：
- 从最基础的原理讲起,通俗易懂。
- 手把手教你认识元器件、电路板分区。
- 以经典故障（如保险丝熔断）为例,演示完整的排查流程。
- 非常适合没有任何基础的初学者建立系统认知。
故障案例分析（适合有一定基础后观看）
- UP主： 家电维修战神、家电维修老罗
- 关键词：
电磁炉E0故障维修、电磁炉爆IGBT维修、电磁炉不加热维修实例 - 内容特点：
- 直接以具体的故障机为案例,从头到尾演示维修过程。
- 会重点讲解测量方法和判断逻辑，为什么测这里”、“这个值正常吗？”
- 会分享一些维修技巧和经验,比如如何快速定位驱动电路故障。
- 适合看过入门教程后，想通过实战提升技能的学员。
单一技术点精讲（适合查漏补缺）
- UP主： 上述UP主的视频中也会包含这类内容。
- 关键词：
如何测量IGBT好坏、电磁炉驱动电路原理与维修、电磁炉同步电路详解 - 内容特点：
- 针对某一个知识点或电路进行深入剖析。
- 讲解非常透彻,适合在维修中遇到特定难题时进行学习。
如何有效利用视频教程学习
- 先看理论，再看实操： 先找一套系统的入门视频完整看一遍，建立整体框架，然后再看具体的故障维修视频,进行细节填充。
- “暂停”与“回放”： 看到关键步骤，比如测量某个点的电压、判断某个元件好坏时，立刻暂停视频，拿出万用表和一块坏的电路板（可以从废品站淘）进行模仿操作,看不懂就回放。
- 做笔记： 把视频中提到的关键电压值、电阻值、芯片型号、故障代码对应的含义等记录下来，形成自己的“维修笔记”。
- 勤动手： 维修是门手艺活，光看是学不会的，大胆地去拆解一些报废的电磁炉，练习焊接和测量，即使修不好,也能熟悉元器件和电路板。
电碰炉维修技术并不神秘，它建立在扎实的电子电路基础之上，通过系统学习 -> 案例分析 -> 动手实践的循环，再配合优质的视频教程,你完全可以掌握这门技术。
