UC2842 简介
简单了解一下它,这有助于理解维修逻辑。

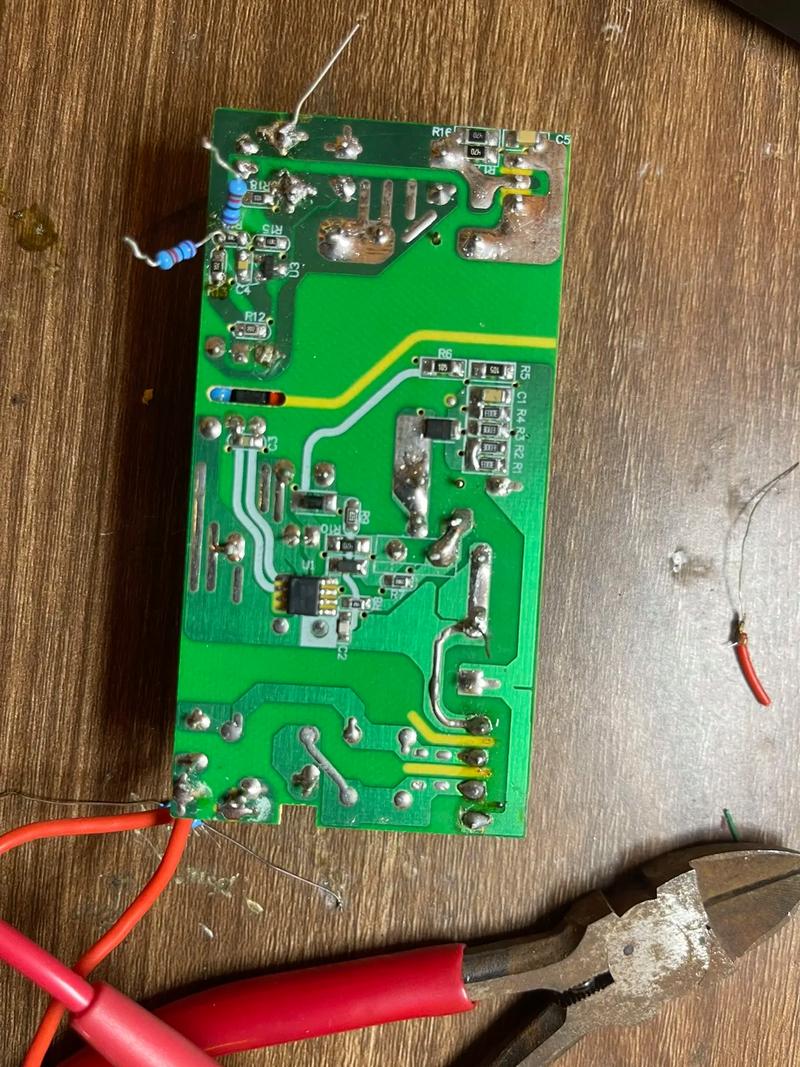

（图片来源网络，侵删）
- 核心功能：它是一款电流模式的 PWM 控制器。
- 内部主要模块：
- 精密基准电压源：提供一个稳定的 5V 基准电压。
- 振荡器：通过外部的一个电阻和一个电容设定开关频率。
- 误差放大器：通过反馈电压（通常是输出电压分压后得到）与内部 2.5V 基准比较，产生误差信号。
- 电流比较器：这是电流模式控制的核心，它检测开关管电流（通过一个采样电阻）和误差放大器的输出信号，当采样电阻上的电压超过误差信号时，关断输出。
- 触发器/锁存器：控制最终的 PWM 输出。
- 图腾柱输出：能提供大约 1A 的峰值电流，直接驱动 MOSFET 或双极型晶体管。
- 保护功能：
- 过流保护：通过电流比较器实现。
- 欠压锁定：当 Vcc 电压低于 10V 左右时，芯片不工作，防止异常。
- 输出关断：当第 3 脚电压超过 1V 时，强制关断输出。
安全第一！
在开始任何维修之前,请务必遵守以下安全准则：
- 隔离电源：开关电源输入端是高压，必须使用隔离变压器进行维修，否则设备外壳会带高压，有触电危险。
- 放电：断电后，用大功率电阻对高压滤波电容（通常是 330uF/400V 左右）进行放电，防止残余电荷电击或损坏万用表。
- 使用隔离探头：如果需要用示波器观察波形，请使用高压差分探头，普通探头容易造成短路。
- 单手操作：测量高压时，尽量用单手操作，另一手不碰任何金属部分，减少电流经过心脏的风险。
维修思路与流程
维修开关电源,遵循“先外后内、先易后难、先静态后动态”的原则。
第 1 步：外观检查
- 保险丝：检查是否熔断，如果保险丝发黑或熔断，说明后级电路存在严重短路。
- 元器件：观察有无明显烧焦、鼓包、裂痕的元器件，特别是电容、电阻、二极管和开关管。
- PCB 板：检查有无因打火或过流导致的发黑、烧蚀的痕迹。
第 2 步：测输出端电阻值
在不通电的情况下，用万用表电阻档测量电源输出端（如 +12V, +5V, +3.3V 端口）对地（COM）的电阻。
- 阻值正常：应有一定的阻值，说明后级负载没有短路。
- 阻值极小（接近 0Ω）：说明输出端存在短路故障。此时绝对不能通电！ 必须先排除短路故障，否则会再次烧毁元件，常见的短路点有：
- 输出整流二极管（肖特基二极管）击穿。
- 输出滤波电容击穿。
- 后级负载板短路（如果可以断开负载测试）。
第 3 步：关键电压点测量（静态）
如果输出端没有短路,可以通电进行初步测量。建议使用一个 60W/220V 的白炽灯泡作为假负载，串联在市电输入端，起到限流保护作用。

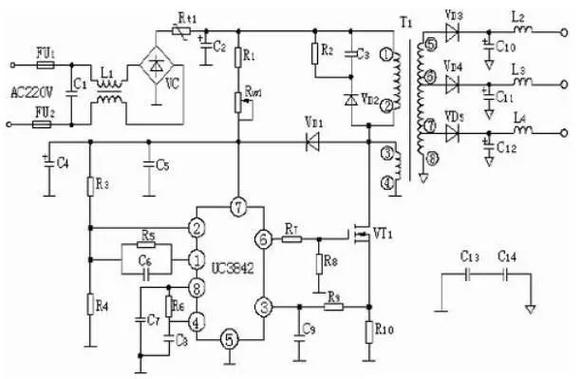

（图片来源网络，侵删）
-
测量 Vcc 电压（第 7 脚）
- 这是 UC2842 的供电脚，正常工作时，Vcc 应在 12V-18V 之间。
- Vcc 电压为 0：检查启动电阻（通常是一个几百 KΩ 的大电阻，从高压 B+ 通过它给 Vcc 电容充电）、Vcc 滤波电容是否击穿或失效。
- Vcc 电压很低（如几伏）：可能是芯片内部短路，或者 Vcc 负载过重（如 Vcc 滤波电容漏电）。
-
测量基准电压（第 8 脚）
- 正常工作时,第 8 脚应有一个稳定的 +5V 电压输出，这是判断芯片是否基本工作的一个关键点。
- Vcc 正常但 5V 没有，基本可以判断 UC2842 芯片已损坏。
-
测量反馈电压（第 2 脚，VFB）
- 正常工作时,第 2 脚电压应非常接近 5V（误差放大器的基准电压）。
- 2.5V 偏差很大，说明反馈环路有问题，需要检查光耦（PC817 等）和 TL431（或类似的精密稳压源）及其外围电路。
第 4 步：动态分析与波形测量（核心步骤）
如果静态电压基本正常,但电源仍然无输出或输出电压不正常，就需要进行动态分析。
（图片来源网络，侵删）
-
检查振荡器（第 4 脚，RT/CT）
- 用示波器观察第 4 脚，应该能看到一个锯齿波，这个波的频率决定了开关电源的工作频率。
- 如果没有锯齿波,可能是外部定时电阻或电容开路、短路，或者芯片内部振荡器损坏。
-
检查电流检测（第 3 脚，Isense）
- 这是过流保护的输入脚，正常工作时，此脚电压应该非常低，通常在 0V-0.5V 之间。
- 如果此脚电压持续高于 1V，芯片会锁定输出，停止工作，这通常意味着：
- 开关管（如 MOSFET）已击穿短路。
- 电流采样电阻（通常是一个很小的，如 0.1Ω-0.33Ω 的贴片电阻）阻值变大或开路。
- 开关管栅极驱动电阻开路,导致开关管无法正常开关，电流过大。
- 重点排查：用万用表二极管档测量开关管 D-S 极或 C-E 极之间是否短路。
-
检查输出驱动（第 6 脚，Output）
- 在正常工作状态下,第 6 脚应该输出一个方波 PWM 信号。
- Vcc、5V、振荡器都正常，但第 6 脚没有输出，很可能是 UC2842 损坏。
- 如果有输出但波形异常（如上升/下降沿缓慢、幅度不足），可能是图腾柱输出能力下降，或者栅极驱动电阻不匹配。
-
检查开关管
- 测量开关管（MOSFET 或 IGBT）的三个极之间是否短路。
- 测量栅极 G（或基极 B）对源极 S（或发射极 E）的电阻，不应为 0 或无穷大，否则可能已损坏。
常见故障现象与原因分析
| 故障现象 | 可能原因 | 检查要点 |
|---|---|---|
| 完全无输出，保险丝熔断 | 输入整流桥击穿 PFC 电路（如有）开关管击穿 主开关管击穿 输出整流二极管击穿 输出滤波电容击穿 |
断开电源，测量上述元件的对地电阻。 重点排查开关管和整流桥。 |
| 完全无输出，保险丝完好 | 启动电阻开路 Vcc 滤波电容失效 UC2842 损坏 反馈环路开路（光耦、TL431 坏） 负载短路（但假负载测试后仍无输出） |
测量 Vcc 电压（第 |
