其技术难点可以从问题本质、核心挑战、关键指标三个层面来深入剖析。

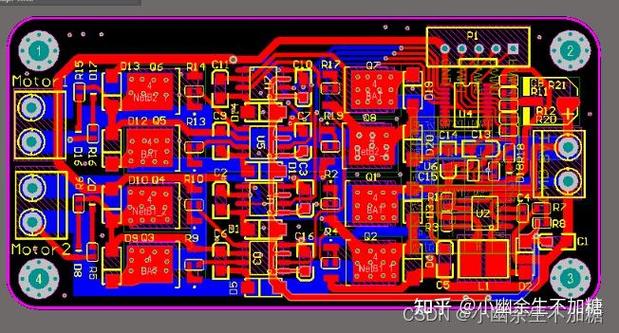

（图片来源网络，侵删）
问题本质：一个极端复杂的组合优化问题
要理解为什么布线如此困难,必须明白它本质上是一个NP-Hard（NP-难）的组合优化问题，这意味着：
- 状态空间爆炸：对于一个现代SoC芯片，布线的可能组合数量是一个天文数字，远超宇宙中的原子数量，暴力枚举所有可能性来寻找最优解在计算上是不可行的。
- 多目标权衡：布线不是单一目标，而是需要在多个相互冲突的目标之间进行权衡。
- 布线密度 vs. 信号延迟：高密度布线可以节省面积，但会导致连线变长，增加信号延迟。
- 布通率 vs. 布线质量：首要目标是100%布通，即把所有该连的线都连上，在此基础上，再追求线长最短、延迟最小等。
- 功耗 vs. 性能：更长的线意味着更大的电容，从而增加动态功耗，缩短线长可以降低功耗，但有时为了绕开障碍物，可能需要增加额外的“via”（通孔），这也会影响信号完整性和功耗。
这种多目标、高维度、状态空间爆炸的特性，使得任何布线算法都只能在巨大的解空间中进行启发式搜索，而无法保证找到全局最优解。
核心技术难点
以下是自动布线技术面临的具体、关键的技术挑战：
布线拥塞
这是布线中最经典也最棘手的问题。

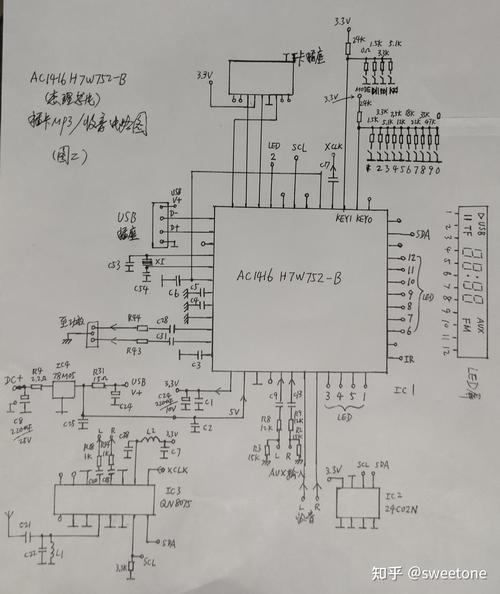

（图片来源网络，侵删）
- 成因：某些区域的逻辑门或标准单元的I/O引脚（Pin）过于集中，导致需要进入该区域的连线数量超过了该区域所能提供的布线资源（金属轨道的数量）。
- 后果：导致布线失败，无法完成所有连接，即使强行布通，也会因为绕行而产生巨大的线长和延迟，严重时会导致时序违例。
- 难点：如何提前预测和缓解拥塞是关键，在布线初期，设计工程师和EDA工具会进行“物理综合”和“布局规划”，通过分析网表的连接密度和模块位置，提前识别出潜在的拥塞区域，并通过调整布局、插入缓冲器或使用特殊的“去拥塞”算法来缓解，但这本身就是一个需要反复迭代的过程。
时序收敛
现代高性能芯片（如CPU、GPU）对时序的要求极为苛刻。
- 挑战：布线直接影响连线的“寄生参数”（电阻R和电容C），RC值共同决定了信号的传播延迟，布线必须确保关键路径（决定芯片最高工作频率的路径）上的总延迟满足时序预算。
- 难点：
- 时序感知布线：布线算法不能只考虑“连得上”，还必须考虑“连得快”，这要求算法在布线时实时追踪和更新时序信息，动态调整布线路径。
- 跨层次布线：为了满足时序，信号可能需要在不同的金属层之间切换（使用顶层厚金属作为低电阻的“电源线”或“时钟树”，用底层细金属作为信号线），层与层之间的切换通过“via”实现，过多的via会增加电阻和成本，而过少的via又可能无法满足布线需求，如何优化via的使用是难点。
- 时钟树综合：时钟信号需要以几乎完全相同的延迟到达所有触发器，布线必须与专门的时钟树综合工具紧密配合，构建出精确的、低 skew（偏差）和低 jitter（抖动）的时钟网络。
信号完整性
随着工艺节点进入7nm及以下,频率越来越高，电压摆幅越来越小，信号完整性问题变得异常突出。
- 挑战：高速信号线之间会通过寄生电容和电感产生相互干扰，导致信号畸变，这主要包括：
- 串扰：相邻平行的信号线会互相耦合，导致噪声。
- 反射：信号在阻抗不连续的端点（如via、拐角）会发生反射，造成信号过冲或下冲。
- 电源/地弹：大量数字信号同时翻转时，会引起电源和地网络的电压波动，影响芯片稳定性。
- 难点：布线时必须考虑间距规则，在高速信号线之间保留足够的“保护距离”或插入“地线”来隔离，要避免长距离的平行走线，减少串扰，这些规则增加了布线的复杂度和约束，使得布通变得更加困难。
电源/地网络设计
电源和地网络是为所有晶体管提供稳定电流的“生命线”，其重要性不亚于信号线。
- 挑战：
- IR Drop：电流流过电源网络上的寄生电阻会产生电压降，导致晶体管供电不足，性能下降甚至功能失效。
- EMI (Electromagnetic Interference)：大电流流过窄金属线时，会产生焦耳热，可能烧毁金属线，即电迁移效应。
- 难点：P/G网络的设计通常是“网格化”的，即在整个芯片上铺设密集的金属网格，这会占用大量的布线资源，加剧信号布线的拥塞，如何设计一个既能有效降低IR Drop和EMI，又不过度侵占信号布线资源的P/G网络，是一个巨大的挑战，现代EDA工具会采用“电源岛”、“动态电压调节”等复杂技术来优化P/G网络。
异构集成和先进封装
随着Chiplet（小芯片）和2.5D/3D封装技术的发展，布线的范畴已经从单芯片扩展到了多芯片、多层级。

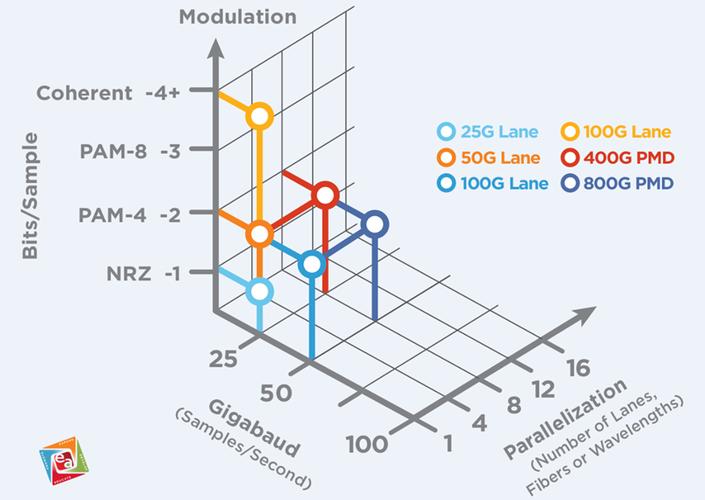

（图片来源网络，侵删）
- 挑战：需要设计超长的“中介层”或“硅通孔”来连接不同芯片上的焊盘，这些长距离互连的延迟、带宽和功耗是新的设计瓶颈。
- 难点：布线算法需要能够处理跨芯片、跨模块的宏观布线，同时还要兼顾单个芯片内部的微观布线，这要求工具具备系统级的规划能力，而非仅仅关注单个Die。
DFM (Design for Manufacturability) - 可制造性设计
布线结果必须能够被晶圆厂成功制造出来。
- 挑战：
- 天线效应：在制造过程中，长的金属线像天线一样收集等离子体，导致电荷积累，可能击穿薄的栅氧化层，布线算法需要插入“二极管”或“跳跃线”来中和这些电荷。
- 金属密度不均：布线区域和空白区域的金属密度差异过大，会导致光刻工艺中的“负载效应”，影响图形的均匀性。
- 线宽和间距的均匀性：布线时应尽量避免不必要的线宽变化和急转弯，以利于光刻和刻蚀。
- 难点：如何在满足电气性能和布通率的同时，满足这些日益复杂的DFM规则，给布线算法增加了更多的约束条件。
衡量布线质量的关键指标
综合以上难点,一个优秀的自动布线器，其成功与否通常用以下几个关键指标来衡量：
- 布通率：最基本的要求，必须100%完成所有连接。
- 总线长：直接关系到芯片面积、功耗和延迟，是衡量布线效率的核心指标。
- 时序满足：所有路径的时序是否收敛，关键路径的slack是否为正。
- 拥塞度：布线后，拥塞区域的严重程度，影响后续的优化空间。
- 信号完整性：串扰、反射等SI参数是否在可接受范围内。
- DRC/LVS 清零：布线结果必须100%通过设计规则检查和版图与网表一致性检查。
芯片自动布线是一个在极度复杂的约束条件下，进行海量权衡和优化的过程，它不仅需要强大的算法（如全局布线、详细布线、迷宫布线、线搜索等），还需要与布局、时钟树综合、信号完整性分析等前后步骤进行紧密的、迭代的协同工作，随着芯片工艺的演进和设计复杂度的指数级增长，布线技术的挑战也在不断升级，是EDA领域皇冠上最耀眼的明珠之一。
