《DSP技术及应用》课程课件大纲

课程名称： DSP技术及应用 课程目标：

1. 理解数字信号处理的基本概念、原理和重要性。
2. 掌握离散时间信号与系统的时域、频域分析方法。
3. 熟悉数字滤波器的设计原理与实现方法。
4. 了解快速傅里叶变换及其在频谱分析中的应用。
5. 结合具体应用领域（如通信、音频、图像）,理解DSP系统的构建与实现。
6. 对现代DSP处理器架构和开发工具有初步认识。

第一部分：绪论

幻灯片 1: 标题页

• 课程名称：DSP技术及应用
• 教师/主讲人
• 学期图片：一张包含音频波形、频谱图、通信信号、医学影像等元素的合成图,直观展示DSP的应用广度。

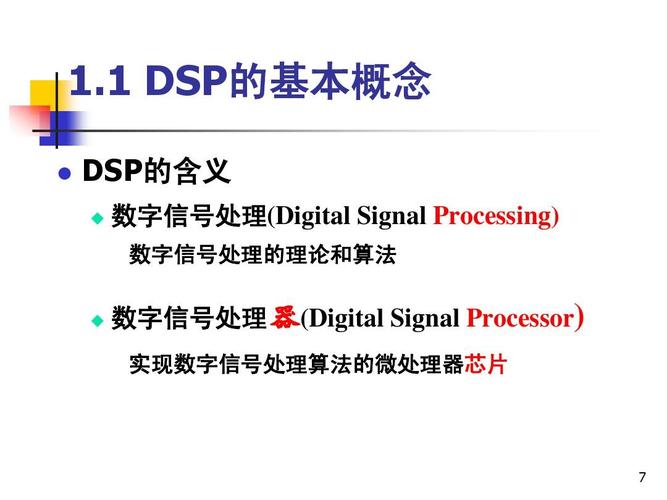

幻灯片 2: 什么是DSP？

• 定义： Digital Signal Processing (DSP) - 利用计算机或专用处理器对数字信号进行采集、变换、滤波、增强、估计、识别等处理的理论与技术。
• 核心思想： 将现实世界的连续信号，转换为数字形式，通过数学运算（算法）提取有用信息或改变信号特性。
• 一个简单的比喻：
  • 模拟世界： 声音 -> 麦克风（模拟信号） -> （DSP处理）-> 扬声器
  • 数字世界： 声音 -> 麦克风 -> ADC（模数转换）-> DSP芯片（算法运算）-> DAC（数模转换）-> 扬声器

幻灯片 3: DSP的优势

• 高精度与高可靠性： 不受元器件噪声、温度漂移、老化等因素影响。
• 灵活性与可编程性： 通过修改软件即可改变系统功能,无需修改硬件。
• 易于集成与小型化： 数字系统易于大规模集成，功耗更低,体积更小。
• 强大的功能实现： 能够实现复杂的模拟电路难以完成的算法（如自适应滤波、语音识别）。

幻灯片 4: DSP的典型应用领域

• 通信系统： 调制解调、信道编码、信道均衡、软件无线电、MIMO技术。
• 音视频处理： MP3/AAC音频压缩、3D音效、图像/视频压缩（JPEG, H.264/AVC）、视频会议。
• 消费电子： 手机、数码相机、智能音箱、游戏机、助听器。
• 医疗电子： MRI/CT图像重建、心电图/脑电图信号分析、胎儿监护仪。
• 汽车电子： ABS防抱死系统、引擎控制、主动降噪、高级驾驶辅助系统。
• 工业控制与雷达： 振动分析、故障诊断、雷达信号处理、声纳探测。

幻灯片 5: 本课程的主要内容与结构

• Part 1: DSP基础理论
  • 离散时间信号与系统
  • Z变换
  • 离散傅里叶变换与快速傅里叶变换
• Part 2: DSP核心算法
  • 数字滤波器设计
  • 数字滤波器结构
• Part 3: DSP实现与应用
  • DSP处理器简介
  • DSP开发流程
  • 典型应用案例分析

第二部分：DSP基础理论

幻灯片 6: 离散时间信号

• 定义： 只在离散时间点上定义的信号，表示为序列 x[n]，n 为整数。
• 如何获取： 对连续信号 x(t) 进行等间隔采样，得到 x[n] = x(nT)，T 为采样周期。
• 常用离散信号序列：
  • 单位采样序列 (Unit Sample Sequence) δ[n]
  • 单位阶跃序列 (Unit Step Sequence) u[n]
  • 实指数序列 a^n u[n]
  • 正弦/余弦序列 cos(ω₀n), sin(ω₀n)
• 信号的运算： 平移、翻转、尺度变换、相加、相乘。

幻灯片 7: 离散时间系统

• 定义： 将输入序列 x[n] 转换为输出序列 y[n] 的某种变换或运算规则。
• 线性时不变系统：
  • 线性： 满足叠加原理 T[a·x₁[n] + b·x₂[n]] = a·T[x₁[n]] + b·T[x₂[n]]。
  • 时不变： 系统特性不随时间变化，若输入为 x[n-n₀]，则输出为 y[n-n₀]。
• 单位冲激响应： 系统对单位采样序列 δ[n] 的响应 h[n]。
• 卷积和： LTI系统的输出 y[n] 是输入 x[n] 与系统冲激响应 h[n] 的卷积。 y[n] = x[n] * h[n] = Σ x[k]h[n-k]

幻灯片 8: Z变换

• 定义： 对离散信号 x[n] 的一种幂级数变换，是分析离散系统的有力工具。 X(z) = Σ x[n]z^(-n) (n 从 -∞ 到 +∞)
• 作用：
  • 将时域的卷积运算转换为频域的乘法运算。
  • 方便地求解系统的差分方程。
  • 分析系统的稳定性（极点位置）。
• 收敛域： 使Z变换级数收敛的 z 值集合。
• 常用Z变换对： 单位阶跃序列、指数序列等。

幻灯片 9: 离散傅里叶变换

• 问题： Z变换是连续变量 z 的函数,计算机难以直接处理。
• 解决方案： 将Z变换的 z 平面单位圆上进行等间隔采样,得到离散的频谱。
• DFT定义： X[k] = Σ x[n]e^(-j(2π/N)kn) (n 从 0 到 N-1)
• 物理意义： 将一个长度为 N 的时域信号，分解为 N 个不同频率的正弦波的加权和。
• IDFT (逆DFT): 从频域 X[k] 恢复时域 x[n]。

幻灯片 10: 快速傅里叶变换

• 问题： 直接计算DFT的复杂度为 O(N²),计算量巨大。
• 解决方案： FFT是一种高效的DFT算法，利用对称性和周期性将复杂度降低到 O(N log N)。
• 核心思想： “分而治之” (Divide and Conquer),将长序列的DFT分解为短序列的DFT。
• 基-2 FFT： 最常见的FFT算法，要求序列长度 N 是2的幂次。
• 重要性： FFT是现代数字信号处理的基石,使得实时频谱分析成为可能。

第三部分：DSP核心算法

幻灯片 11: 数字滤波器概述

• 定义： 对输入数字序列进行处理,以滤除不需要的频率成分或提取有用信息的系统。
• 与模拟滤波器的对比：
  • 模拟滤波器： 由R, L, C等元器件构成，精度受元件限制,难以改变。
  • 数字滤波器： 由差分方程或算法实现，精度高,可编程改变。
• 分类：
  • 按频率响应： 低通、高通、带通、带阻、全通滤波器。
  • 按单位冲激响应： IIR (无限冲激响应) 滤波器, FIR (有限冲激响应) 滤波器。

幻灯片 12: FIR滤波器设计

• 特点： 冲激响应 h[n] 的长度是有限的；系统总是稳定的；可以设计成严格的线性相位（不改变信号波形）。
• 设计方法：
  • 窗函数法： 从理想的频率响应出发，截取一段，并用窗函数（如矩形窗、汉宁窗、汉明窗）进行平滑,以减少吉布斯现象。
  • 频率采样法： 直接在频域对理想滤波器的响应进行采样。
• 结构： 主要为非递归结构,没有反馈回路。

幻灯片 13: IIR滤波器设计

• 特点： 冲激响应 h[n] 是无限的；存在反馈回路；通常比FIR滤波器用更少的阶数实现相同的频率响应，但可能不稳定,且非线性相位。
• 设计方法：
  • 双线性变换法： 将成熟的模拟滤波器（如巴特沃斯、切比雪夫）设计方法“映射”到数字域。
  • 冲激响应不变法： 使数字滤波器的冲激响应是模拟滤波器冲激响应的采样。
• 结构： 递归结构,有反馈回路。

幻灯片 14: 滤波器结构

• FIR结构：
  • 直接型： 直接实现差分方程。
  • 级联型： 将系统函数分解为二阶节的乘积,便于模块化实现。
  • 线性相位型： 利用FIR的对称性,减少乘法器数量。
• IIR结构：
  • 直接I型： 直接实现包含前馈和反馈的差分方程。
  • 直接II型（典范型）： 更节省存储单元,是标准实现。
  • 级联型/并联型： 将高阶系统分解为低阶节的组合,便于分析和调整。

第四部分：DSP实现与应用

幻灯片 15: DSP处理器简介

• 为什么需要专用DSP处理器？
  • 哈佛架构： 独立的程序总线和数据总线，可以同时取指令和取数据,提高速度。
  • 专用硬件乘法器： 单周期内完成乘加运算,这是DSP算法的核心。
  • 专用指令集： 如循环寻址、位反转寻址等,专为算法优化。
  • 流水线操作： 指令分步执行，多条指令并行处理,提高吞吐量。
• 主流DSP厂商： Texas Instruments (TI), Analog Devices (ADI), Qualcomm, NXP等。

幻灯片 16: DSP开发流程

• 算法设计与仿真：

  使用MATLAB, Python (NumPy/SciPy) 等工具进行算法验证和性能评估。

• C/C++代码实现：

  将验证后的算法用C/C++语言编写,可移植性强。

• DSP汇编优化 (可选)：

  对性能关键部分使用DSP的汇编语言进行优化,榨干硬件性能。

• 集成开发环境：

  使用厂商提供的IDE（如TI的Code Composer Studio, ADI的CrossCore Embedded Studio）进行编译、链接、调试。

• 调试与部署：

  在硬件板上进行实时调试,最终将程序烧录到DSP芯片中。

幻灯片 17: 应用案例一：音频处理

• 场景： 智能音箱的降噪功能。
• 问题： 环境噪声（如风扇声）会干扰麦克风拾取的人声。
• DSP解决方案：
  • 自适应滤波器：
    1. 用一个麦克风拾取混合信号（人声+噪声）。
    2. 用另一个靠近噪声源的麦克风（参考麦克风）拾取噪声。
    3. 自适应滤波器根据参考噪声,生成一个与噪声高度相关的估计信号。
    4. 从主信号中减去这个估计的噪声,得到相对纯净的人声。
• 关键算法： LMS (Least Mean Square) 或 RLS (Recursive Least Squares) 算法。

幻灯片 18: 应用案例二：通信系统

• 场景： 4G/5G手机接收信号。
• 问题： 信号在无线信道中传播时会发生衰落、多径效应和干扰,导致失真。
• DSP解决方案：
  • 信道均衡： 使用自适应均衡器（如FIR或IIR结构）来补偿信道引起的失真。
  • 载波同步与定时同步： 通过锁相环等算法精确恢复载波波和时钟,以便正确解调。
  • OFDM解调： 将宽带信道分解成多个正交的子载波，对每个子载波进行单独的FFT解调,对抗频率选择性衰落。
• 关键算法： 自适应滤波、FFT、锁相环。

幻灯片 19: 应用案例三：图像处理

• 场景： 数码相机或手机拍照时的实时美颜或滤镜效果。
• 问题： 如何实时处理图像数据？
• DSP解决方案：
  • 图像数据： 一幅二维的像素矩阵。
  • 滤波： 使用二维FIR滤波器进行平滑（去噪）、锐化或边缘检测。
  • 变换： 使用二维DCT（离散余弦变换）进行图像压缩（JPEG标准的核心）。
  • 色彩空间转换： 从RGB转换到YUV等色彩空间,便于处理亮度信息。
• 关键算法： 二维卷积、二维DCT/FFT。

幻灯片 20: 总结与展望

• 课程核心回顾：
  • DSP = 理论（信号与系统）+ 算法（滤波、FFT）+ 实现（处理器、软件）。
  • FIR vs. IIR,FFT是两大基石。
• 未来发展趋势：
  • AI与DSP的融合： 深度学习算法在语音、图像识别中的应用,很多运算可以在DSP上加速。
  • 软件无线电： 用可编程的DSP平台实现整个无线通信协议栈,灵活支持多种标准。
  • 边缘计算： 在终端设备（如手机、摄像头）上直接进行复杂的AI和DSP处理，减少云端依赖,降低延迟。
  • 低功耗设计： 面向物联网和可穿戴设备的超低功耗DSP处理器。

幻灯片 21: Q&A / 谢谢观看

• 提问与交流环节。
• 感谢语,联系方式。

课件制作建议

• 图文并茂： 多使用波形图、频谱图、系统框图、结构图来解释抽象概念。
• 动画演示： 对于卷积、FFT蝶形运算、滤波器结构等过程,使用动画可以让学生更好地理解。
• 实例驱动： 每个重要概念后,都紧跟一个简单的实例或生活中的应用。
• 代码片段： 在讲到实现时，可以展示一小段MATLAB或C语言的伪代码,增加实践感。
• 互动环节： 在课堂上设置一些小问题或简单的计算练习,保持学生的参与度。
