ZX7-200 是一款非常经典的 晶闸管（可控硅）整流式逆变焊机，它通过控制晶闸管的导通角来调节输出电流，具有重量轻、体积小、耗电少、弧焊稳定性好等优点，理解了它的基本原理，维修起来就会事半功倍。

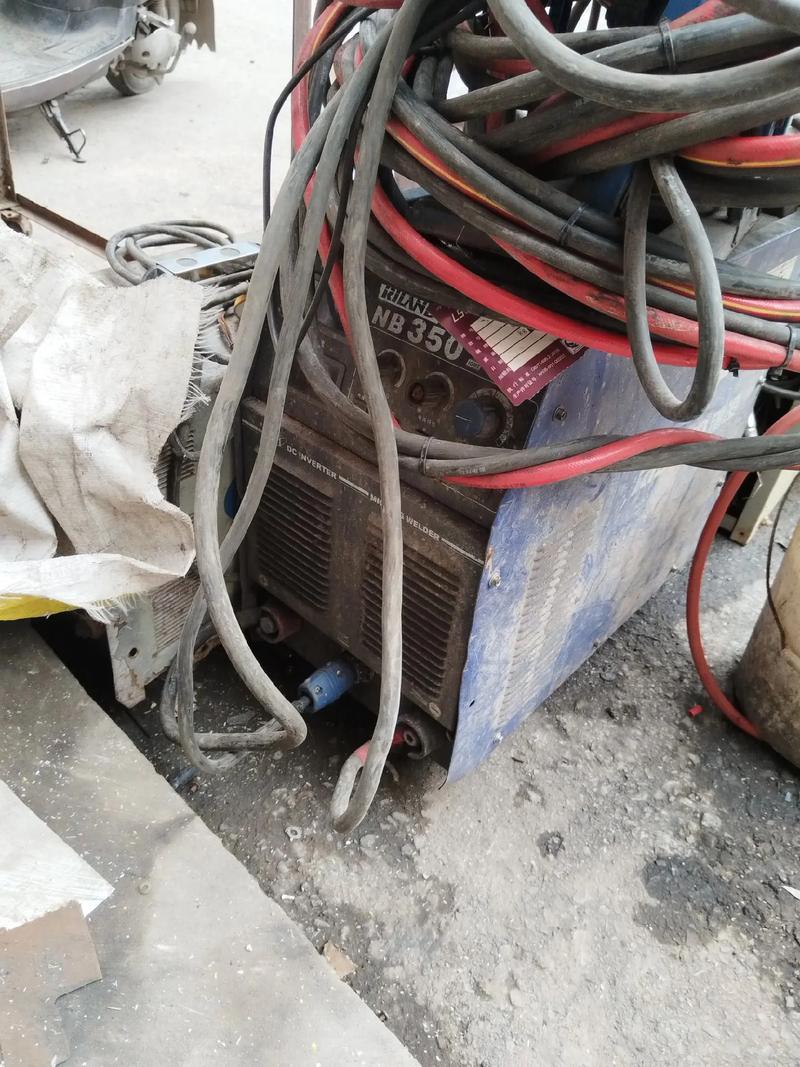

（图片来源网络，侵删）
第一部分：维修前的准备与安全须知
安全第一！
- 断电操作：在进行任何内部检查或维修前，必须切断焊机的电源输入（插头或空气开关），并等待至少5分钟，让内部电容充分放电。
- 放电操作：使用一个功率大一点的电阻（比如一个220V的白炽灯泡）或万用表的电压档，测量主滤波电容两端的电压，确认电压已降到安全范围（低于36V）。
- 绝缘防护：佩戴绝缘手套，使用绝缘工具，切勿在潮湿的环境下进行维修。
准备工具与仪器
- 基础工具：螺丝刀、扳手、尖嘴钳、万用表（必备！）、电烙铁、吸锡器、焊锡丝。
- 专业仪器（强烈推荐）：
- 示波器：观察控制板上的关键波形（如触发脉冲、同步信号），是诊断问题的“火眼金睛”。
- 可调交流/直流负载箱：用于测试焊机的输出性能。
- 绝缘电阻表（兆欧表）：测试变压器、主线路与外壳之间的绝缘电阻。
了解基本结构
ZX7-200 焊机内部主要由以下几个部分组成：
- 输入整流滤波电路：将220V交流电转换成直流电。
- 主变压器：将高压直流电降压为低压交流电。
- 输出整流电路：将低压交流电整流成脉动的直流电。
- 主晶闸管（SCR）：核心功率元件，通过控制其导通角来调节输出电流大小。
- 控制电路板：焊机的“大脑”，负责产生触发脉冲、采样反馈信号、调节输出。
- 风扇：散热。
- 电流/电压调节电位器：用户用来调节焊接电流的旋钮。
第二部分：故障诊断流程（由简到繁）
遵循“先外后内，先易后难”的原则。
外部检查与用户询问
- 询问用户：故障发生前有什么征兆？是突然坏的还是慢慢坏的？之前焊的是什么材料？电流大概调多大？
- 检查电源：确认电源插座有电，空气开关或保险丝是否完好。
- 检查电缆和焊钳：电缆是否有破损、断裂？焊钳夹口是否松动？地线夹是否接触良好？
- 检查焊机外观：外壳有无破损？风扇是否转动？（风扇不转是常见故障点）
上电初步检查（断电后！）
警告：此步骤必须在断电并确认电容放电后进行！
- 目视检查：打开机壳，仔细观察电路板。
- 烧焦、发黑：找到烧焦的元件或PCB板，这是故障的直接线索。
- 炸裂、鼓包：检查电容、二极管、晶闸管等有无物理损坏。
- 虚焊、脱焊：检查大电流通过的焊点，特别是主变压器、晶闸管、散热器上的元件，看是否有虚焊现象。
- 闻气味：是否有烧焦的糊味或元件烧毁的特殊气味。
- 测量关键点电阻（使用万用表电阻档）：
- 输入端阻值：测量输入电源线两端的电阻，正常情况下应该是一个较小的阻值（几十到几百欧），因为内部有整流桥和滤波电容，如果阻值为无穷大，说明输入回路开路（保险丝烧、线断），如果阻值很小，接近0欧，说明有严重短路。
- 主晶闸管阻值：将表笔接到晶闸管的阳极和阴极上，正反向电阻都应很大（兆欧级），如果阻值很小或为0，说明晶闸管已击穿短路，同时测量门极和阴极之间的电阻，应有几十欧的阻值。
- 输出端阻值：在输出端子（焊钳和地线）之间测量，应该是一个很小的阻值（主要是电缆和内部线路的电阻）。
第三部分：常见故障及维修详解
故障现象1：指示灯不亮，风扇不转，整机无反应
- 原因分析：
- 电源问题：插座没电，空气开关跳闸。
- 输入保险丝烧断：这是最常见的原因，可能由内部短路引起。
- 电源线内部断路。
- 开关电源或辅助电源损坏：为控制板和指示灯供电的小电源坏了。
- 维修方法：
- 检查外部电源。
- 更换保险丝：找到输入端的保险丝（通常是一个玻璃管或方形保险丝）。更换前必须先查明烧保险的原因！ 否则换上新保险会立刻再次烧毁。
- 测量输入端电阻：如果短路，重点检查输入整流桥（四个二极管）是否击穿，主滤波电容是否击穿。
- 如果输入电阻正常，可能是后级短路，需要逐步排查。
- 检查电源线：用万用表通断档检查。
- 检查辅助电源：如果保险丝完好但整机没反应，可能是辅助电源坏了，辅助电源通常是一个小变压器，输出一个低压交流电（如AC18V），再经过一个小整流电路给控制板供电，检查这个小变压器是否正常，其输出整流二极管和滤波电容是否损坏。
故障现象2：有输出，但电流不可调，或调节很小/很大
- 原因分析：这通常是控制电路板的问题，控制板无法产生正确的触发脉冲去驱动主晶闸管。
- 电流调节电位器损坏：内部碳膜磨损或接触不良，导致给控制板的电压信号不正常。
- 控制板上的集成运放或比较器损坏：这些芯片是处理调节信号和反馈信号的核心。
- 触发脉冲电路故障：无法产生或送出触发脉冲。
- 电流反馈采样电路故障：通过一个小分流器或霍尔传感器采样输出电流，信号送给控制板进行闭环调节，如果这部分出问题，控制板会认为没有输出，从而给出最大或最小的触发脉冲。
- 维修方法：
- 替换法：这是最简单有效的方法，找一个同型号的好焊机，将其控制板换过来试试，如果恢复正常，则确定是原控制板故障。
- 测量电位器：在调节电位器时，用万用表测量其中心抽头对地的电压，看是否平滑变化。
- 检查反馈信号：找到电流采样电阻（一个很小的、功率较大的电阻，通常在主输出回路附近），测量其两端的电压，焊接时，这个电压应该与输出电流成正比，如果电压为0或异常，检查采样电阻是否开路或相关线路。
- 示波器检测：用示波器观察控制板上同步信号（来自主变压器）和触发脉冲（送往晶闸管门极）的波形，同步信号是50Hz的正弦波，触发脉冲应该是与同步信号同步的、可移相的尖脉冲，如果没有触发脉冲，或脉冲相位不随调节而改变，则问题在控制板的前级逻辑电路。
故障现象3：输出电流不稳，电弧飘忽，有“啪啪”声
- 原因分析：
- 主晶闸管性能不良：导通不稳定。
- 主整流桥（二极管）性能不良：个别二极管有软击穿现象。
- 主滤波电容容量下降或失效：导致直流电压纹波过大，输出电流不稳。
- 控制板触发脉冲不稳定：控制板供电电压不稳，或运放等元件工作不稳定。
- 电网电压波动过大。
- 维修方法：
- 替换法：分别替换主晶闸管、主整流桥、主滤波电容，这是最直接的排查方法。
- 测量电容：用万用表电容档测量主滤波电容的容量是否与标
