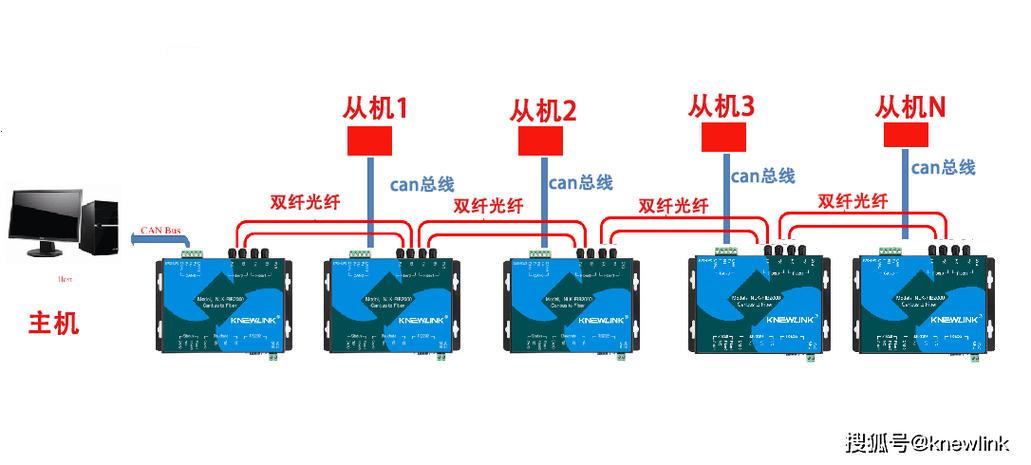

下面我将从安全准备、诊断步骤、维修方法、常见问题四个方面，详细讲解CAN总线导线的维修流程。
（图片来源网络，侵删）
第一部分：安全第一！准备工作
在进行任何电气维修之前,安全是首要考虑的问题。
- 断开蓄电池负极：这是最重要的一步！断开负极可以防止短路时产生电弧，损坏车辆电子元件，并保护你的人身安全。
- 等待车辆休眠：断开电瓶后，等待几分钟（通常5-10分钟），让车内的所有控制单元（ECU）完成断电后的自检和休眠程序，避免残余电压影响后续操作。
- 准备工具：
- 万用表：必备，用于测量电压、电阻和通断。
- 示波器：专业诊断CAN总线问题的最佳工具，可以直观地看到波形。
- OBD-II诊断仪：用于读取故障码，有时会记录CAN总线相关的通信错误。
- 剥线钳、压线钳、电工胶带、热缩管：用于修复导线。
- CAN总线终端电阻：特殊情况下可能需要。
- CAN总线测试仪：专业工具，用于注入信号和测试网络健康状况。
第二部分：诊断步骤 - 找到问题根源
不要直接就去剥开线束！盲目的维修往往会造成更大的问题，遵循以下步骤进行诊断：
步骤1：初步检查与故障码读取
- 观察现象：记录下所有不正常的症状，某个功能失效（如车窗、中控锁）、仪表盘报警灯异常、发动机故障灯亮起等。
- 连接OBD-II诊断仪：读取全车故障码，如果故障码指向与“CAN总线”、“通信”、“局域网”相关的模块（如 U0XXX, U1XXX, C0XXX, C1XXX系列），这明确告诉你问题出在通信网络上。
步骤2：检查物理连接和电源
- 检查保险丝：找到与CAN总线相关的保险丝（通常在保险丝盒内，查阅车辆维修手册），检查是否熔断。
- 检查插头连接：检查所有相关的控制单元（如发动机控制单元、ABS、仪表盘、车身控制模块等）的插头是否插紧、有无松动、腐蚀或针脚退出的情况，这是最常见的故障点之一。
测量CAN总线电压（使用万用表）

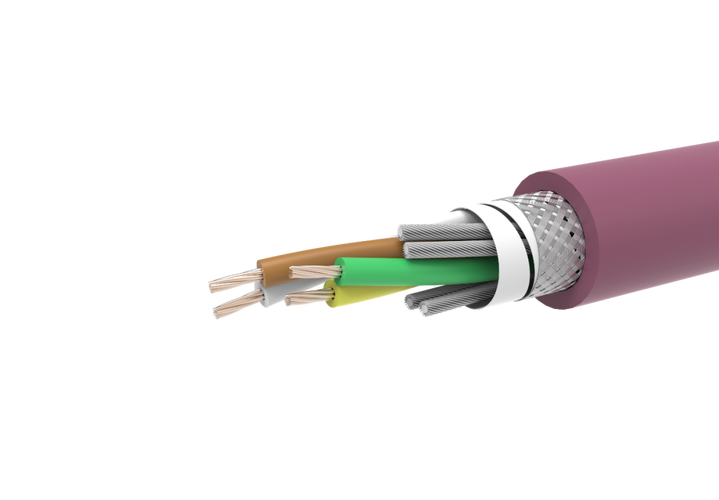

这是诊断的核心步骤,CAN总线通常由两条线组成：
- CAN-H (High)：通常为橙色或黄色。
- CAN-L (Low)：通常为绿色或棕色。
- 找到诊断接口（OBD-II口）：OBD-II口是进入车辆CAN网络最方便的入口，它的6号脚是CAN-H，14号脚是CAN-L。
- 测量静态电压：
- 将万用表调至直流电压档。
- 点火开关关闭（OFF）状态：测量CAN-H和CAN-L对地的电压，正常情况下，电压应该接近0V（通常在0V-0.5V之间）。
- 点火开关打开（ON，不启动发动机）状态：测量CAN-H和CAN-L对地的电压，正常情况下：
- CAN-H电压：约 5V - 3.5V
- CAN-L电压：约 5V - 1.5V
- 两者之间的电压差：理想情况下应为2.5V左右。
- 分析测量结果：
- 电压为0V或12V：说明CAN总线对地短路或对电源短路，需要分段排查线束。
- CAN-H和CAN-L电压相等或非常接近（例如都在2.5V）：说明两条线可能短路在一起了。
- 电压波动剧烈或完全不对：说明网络上有节点（ECU）在持续发送错误信号或总线已断开。
使用示波器进行高级诊断（如果条件允许）
示波器能提供比万用表更丰富的信息。
（图片来源网络，侵删）
- 连接示波器：将示波器的通道1连接到CAN-H，通道2连接到CAN-L。
- 观察波形：
- 正常波形：应是一系列平稳、规则的矩形方波，两条线关于中间电压线（约2.5V）对称，一个高时一个低，形成清晰的差分信号。
- 故障波形：
- 波形缺失：说明总线断开。
- 波形杂乱、干扰大：说明有电磁干扰或某个节点在发送错误帧。
- 波形电压过高/过低：与万用表测量结果一致，说明短路。
- 波形不规整：说明终端电阻可能丢失或某个节点工作异常。
分段排查法
如果怀疑是线束内部问题,需要分段排查。
- 断开节点法：逐一断开各个控制单元的插头（例如先断开仪表盘，再断开车身模块等），每断开一个，就重新测量一下CAN总线电压，如果断开某个模块后，CAN总线电压恢复正常，那么问题就出在这个模块或其线束上。
- 分段测量法：如果怀疑线束中间有破损，可以沿着线束走向，分段测量CAN-H和CAN-L之间的电阻，正常情况下，两条线之间应该没有短路（电阻为无穷大），并且各自对地也没有短路。
第三部分：维修方法 - 修复导线
经过诊断,确定了故障点（如破损、短路、断路）后，就可以进行维修了。
场景1：导线表皮破损（绝缘层损坏）
这是最常见的故障,通常是由于线束与车身部件摩擦造成的。
- 清洁破损处：用小刀或剥线钳小心地清理掉破损的绝缘层，露出内部铜线，注意不要伤到铜线本身。
- 修复导线：
- 方法A（推荐）：热缩管修复
- 将破损处的铜线小心地对接或缠绕好（如果铜线断了）。
- 套上一段适当直径的热缩管,覆盖住破损区域及两侧完好的绝缘层。
- 用热风枪或打火机（小心操作）均匀加热热缩管，使其收缩紧密包裹住导线。
- 方法B：电工胶带修复
如果破损很小,可以用高质量的防水电工胶带进行紧密缠绕包裹，这种方法防水和机械强度不如热缩管，是临时或应急方案。
- 方法A（推荐）：热缩管修复
场景2：导线内部断路
- 找到断点：通过分段测量法确定断线的准确位置。
- 重新连接：
- 剪除断裂处。
- 使用带有防水连接器的中间接头或对接端子进行连接，然后用压线钳压紧。
- 同样,用热缩管包裹好接头，确保绝缘和防水。
场景3：CAN-H与CAN-L之间短路
这是最麻烦的情况,通常意味着线束内部两条导线被挤压或磨损后芯线接触。
- 找到短路点：这是最耗时的一步，可能需要将线束的包裹层逐步剥开，仔细检查每一寸线缆，直到找到磨损点。
- 修复：
- 如果只是表皮破损导致短路,可以小心地将两根导线分开，并用绝缘胶带或热缩管分别包裹。
- 如果导线芯线已经熔化在一起,需要剪除断路点，像处理“断路”一样，使用中间接头重新连接两根独立的导线。注意：CAN-H和CAN-L必须分开修复，不能接在一起！
场景4：终端电阻丢失
- 作用：CAN总线两端的两个节点（通常是网关模块）内部各有一个终端电阻（通常为120欧姆），用于稳定信号，防止信号反射。
- 检测：在OBD-II口测量CAN-H和CAN-L之间的电阻，正常情况下应该在 60欧姆 - 120欧姆 之间（两个120欧姆电阻并联），如果测得电阻为无穷大（断路），说明两个终端电阻都失效了；如果测得电阻为120欧姆左右，说明只有一个终端电阻。
- 维修：终端电阻集成在控制模块内部，通常无法单独更换，如果确定是终端电阻问题，需要更换相应的控制模块。
第四部分：常见问题与注意事项
- 维修后无法通信：检查是否将CAN-H和CAN-L接反了！它们是差分信号，接反会导致通信失败。
- 维修后出现新的故障：可能是维修时引入了新的短路点，或者绝缘处理不当导致间歇性故障。
- 线束包裹：维修完成后，务必用新的胶带或线束卡扣将修复好的线束重新固定好，防止其再次与车身部件摩擦。
- 防水防尘：所有接头和修复点都必须做好防水防尘处理，否则湿气进入会导致腐蚀和新的故障。
- 寻求专业帮助：如果诊断过程复杂，或者你不确定如何操作，强烈建议将车辆送到专业的汽车维修店或4S店，他们有更专业的设备（如CAN总线分析仪）和经验来处理这类问题。
维修CAN总线导线是一个“诊断先行，维修在后”的过程，耐心和细致是成功的关键，从最简单的检查开始，逐步缩小故障范围，最后再动手修复，这样才能高效、安全地解决问题。
