重要提示：安全第一！
在进行任何维修之前,请务必遵守以下安全规则：
（图片来源网络，侵删）
- 断电操作：务必拔掉设备的电源线，并等待大容量滤波电容（通常在电源部分）上的电压完全释放，可以用一个带绝缘柄的螺丝刀或一个大功率电阻（如1kΩ/5W）进行放电。
- 使用隔离变压器：如果条件允许，使用隔离变压器为待修设备供电,可以有效防止触电风险。
- 防止静电：操作人员最好佩戴防静电手环,尤其是在处理集成电路时。
第一步：初步检查与目视观察
-
检查电源保险丝：
- 这是最常见的原因，找到设备内部的电源保险丝（通常位于电源变压器附近）。
- 外观检查：观察保险丝是否烧断（玻璃管发黑、中间熔断），如果烧断，不要直接更换新的，这通常是故障的结果,而不是原因。
- 测量：使用万用表的电阻档或二极管档测量保险丝是否通，如果断路,说明后级电路存在严重短路。
-
目视检查电路板：

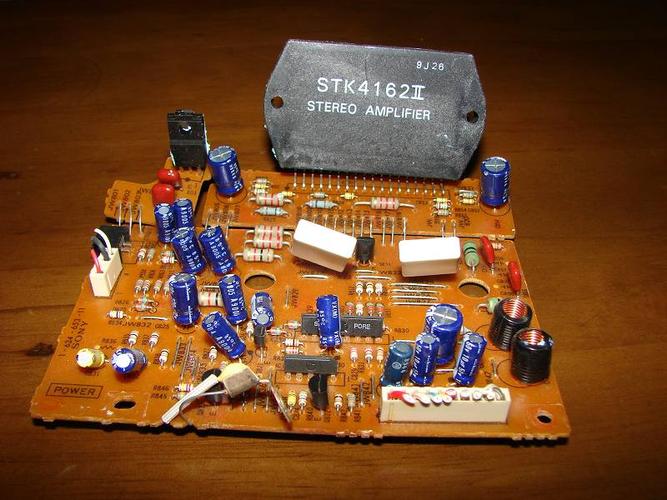

- STK4162 本体：观察 STK4162 芯片本身是否有烧焦、鼓包、裂痕或烧黑的痕迹,这是最直观的判断依据。
- 周边元件：检查与 STK4162 相连的电阻、电容，特别是功率电阻，是否有烧焦、变色（变黑或变黄）的迹象。
- 虚焊/冷焊：仔细检查 STK4162 的引脚以及周边大元件的焊点，看是否有虚焊、开裂或焊锡光泽度不正常的情况,老设备常因振动导致虚焊。
第二步：电源部分检查（无声故障的重灾区）
STK4162 需要一个稳定且对称的供电才能工作,电源问题会导致无声。
-
测量主电源电压：

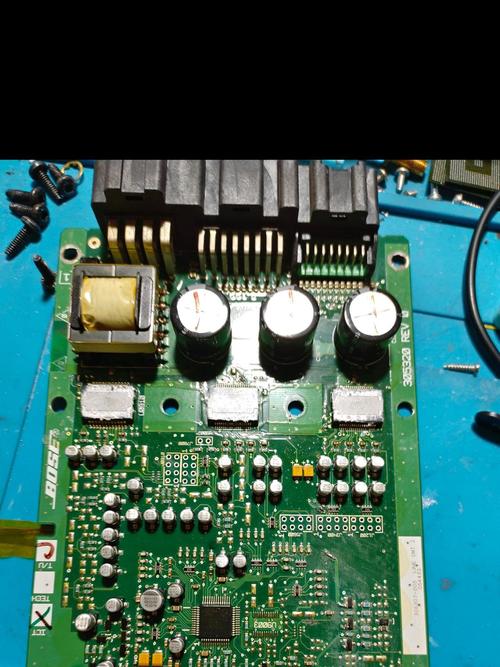

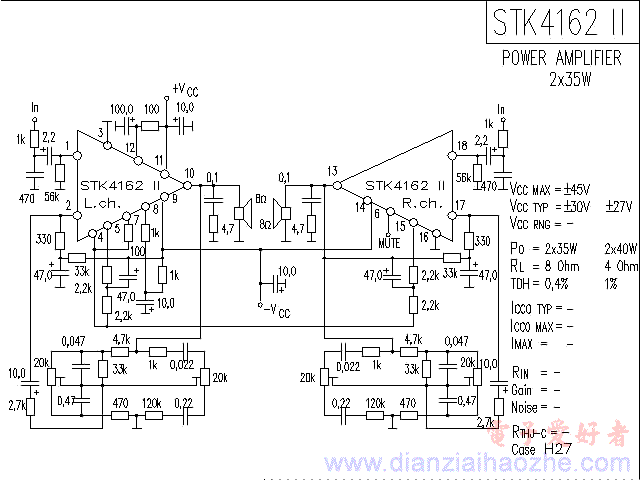

（图片来源网络，侵删）- 找到 STK4162 的电源引脚，对于 STK4162，其正电源引脚是 Pin 8，负电源引脚是 Pin 4。
- 重新为设备通电（注意安全！），用万用表的直流电压档测量 Pin 8 和 Pin 4 对地的电压。
- 正常值：通常为 ±25V 至 ±35V 左右（具体取决于设备的设计，请参考电路图或标签）。
- 故障判断：
- 两路电压都为 0V：问题出在电源变压器之前的电路，如电源线、保险丝、电源开关等。
- 只有一路有电压，另一路为 0V：说明电源整流或滤波电路有问题，例如某半边的整流二极管开路、滤波电容失效或短路。
- 电压严重偏低：可能是整流二极管内阻变大、滤波电容容量衰减、或后级电路存在轻微短路导致电压被拉低。
-
检查电源整流滤波电路：
- 如果电源电压不正常，就需要检查整流桥（或四个独立的整流二极管）和滤波电容。
- 测量整流二极管：断电后，用二极管档测量每个二极管的正向压降（约0.5V-0.7V）和反向是否不通。
- 测量滤波电容：用万用表的电阻档或电容档测量滤波电容，如果电阻档测量时指针不动或电阻值很小，说明电容可能已击穿短路，如果电容档测量的容量远小于标称值,说明电容已失效。
第三步：STK4162 本身及相关电路检查
如果电源电压正常,那么问题就出在功放芯片本身或其外围电路。
-
静态工作点检查（最关键的一步）：
- 断电，测量 STK4162 各引脚对地（负电源 Pin 4）的电阻值。
- 方法：将万用表调到电阻档（R1k 或 R100），黑表笔接地（Pin 4）,红表笔依次测量其他引脚。
- 与正常值对比：找一个同型号的、正常工作的 STK4162 进行对比测量，或者在网上查找该型号的“各引脚对地电阻参考值”，如果某个引脚的电阻值与正常值相差巨大（如无穷大或接近0）,则该引脚相关电路或芯片本身可能损坏。
- 重点检查：Pin 1 (同相输入)、Pin 7 (输出)、Pin 9 (反相输入)，特别是输出端 Pin 7 对地电阻，正常时应为一个中等阻值（几十到几百欧姆），如果为0,说明芯片内部输出管击穿短路。
-
检查静音电路和Mute引脚：
（图片来源网络，侵删）- STK4162 的 Pin 5 (Mute) 是静音控制端，如果该引脚被错误地置于静音状态,功放也会无声。
- 正常状态：Pin 5 电压通常为低电平（0V）或一个特定的逻辑低电平，具体看电路设计，如果电路设计为高电平静音，那么正常工作时 Pin 5 应为低电平。
- 检查：通电测量 Pin 5 的电压，如果它处于静电平（例如设计为高电平静音，但测得的是高电平），则需要向前级检查静音控制电路,通常是一个三极管或可控硅及其外围元件。
-
检查输入耦合电容：
- 信号从输入端到 STK4162 的 Pin 1，需要经过一个耦合电容（通常是电解电容）。
- 如果这个电容失效（开路），信号就无法进入放大器,导致无声。
- 检查方法：断电后，用万用表电阻档测量这个电容，如果电阻值无穷大,说明可能已开路。
第四步：信号通路检查
如果以上都正常,可以检查信号是否能到达功放芯片。
- 注入信号法：
- 这是一种非常有效的排查方法，使用一个信号源（如手机、MP3播放器）输出一个 1kHz 的正弦波信号。
- 从音量电位器（或输入端）开始,逐级向后注入信号。
- 方法：用一个 10μF 左右的电解电容，正极接信号源，负极依次接在各级电路的输入点（如音量电位器的中心焊点、耦合电容的一端等）。
- 监听：在功放的输出端接上一个喇叭或耳机监听。
- 判断：当你在某一点注入信号后，喇叭里发出了声音，说明问题就在这一点之前的电路，如果注入到 STK4162 的输入端（Pin 1）有声音，说明芯片本身是好的,问题在输入电路。
第五步：故障元件的更换与修复
-
更换STK4162：
- 如果通过测量和判断，确定是 STK4162 芯片损坏（如输出端短路、内部开路、引脚电阻异常）,那么就需要更换它。
- 拆焊：STK4162 通常是带散热片的 5 脚封装，需要使用热风枪或电烙铁配合吸锡器/吸锡线小心拆卸,注意不要损坏电路板上的焊盘。
- 安装：更换新的 STK4162 时，务必涂抹导热硅脂，并安装到原来的散热器上，确保散热良好，安装扭矩要适中，过松会导致散热不良,过紧可能损坏芯片。
- 配对：一些高端维修会建议更换一对功放模块，以保证左右声道对称性，但对于单声道故障,只更换损坏的一个即可。
-
更换周边损坏元件：
- 在更换 STK4162 之前，务必先检查并更换所有周边的损坏元件，特别是那些已经烧焦的电阻和电容，否则，新换上的 STK4162 很可能会再次被烧毁。
- 常见的连带损坏元件：电源退耦电容、反馈网络中的电阻、偏置电阻等。
维修流程总结
- 安全断电 -> 目视检查（保险丝、芯片、元件）。
- 通电测压 -> 检查 STK4162 的 Pin 8 (V+) 和 Pin 4 (V-) 电压是否正常。
- 电压不正常 -> 检查电源整流滤波电路（整流桥、滤波电容）。
- 电压正常 -> 断电测阻，测量 STK4162 各引脚对地电阻，与正常值对比,判断芯片好坏。
- 检查静音脚 -> 测量 Pin 5 电压是否被错误拉高或拉低。
- 检查输入耦合电容 -> 看是否开路。
- 信号注入法 -> 从前到后逐级注入信号,定位故障点。
- 更换元件 -> 先换周边坏件，再换 STK4162,并确保散热良好。
遵循以上步骤，您应该可以系统地排查并修复 STK4162 的无声故障,祝您维修顺利！
