安川变频器SC故障是工业应用中较为常见的报警类型，通常表示“短路”或“过流”，其触发机制涉及多个环节的协同保护，SC故障的出现可能导致变频器停机保护，若处理不当可能进一步损坏功率模块等核心部件，以下是针对安川变频器SC故障的详细维修办法，涵盖故障判断、排查步骤、解决方案及预防措施。

（图片来源网络，侵删）

SC故障的初步判断与分类

当安川变频器显示SC报警时，首先需明确故障代码的具体含义，安川变频器常见的SC代码包括SC1、SC2、SC3、SC4等,不同代码对应不同的短路类型：

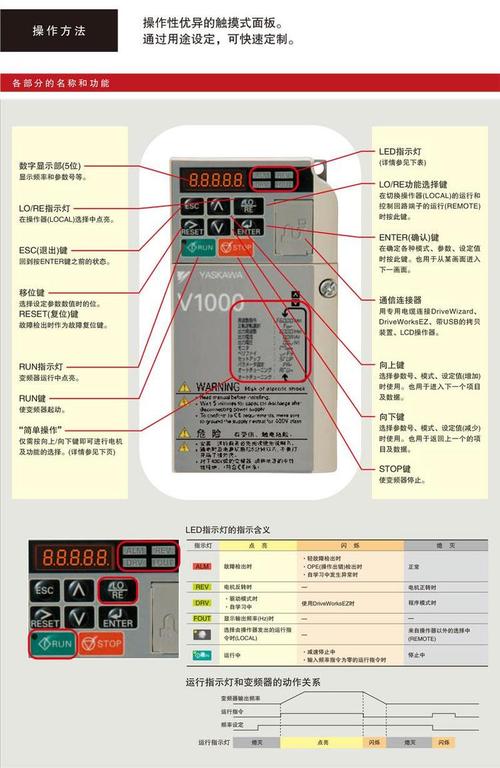

维修前需记录变频器的型号（如GA700、A1000等）、运行工况（负载类型、频率、电流等）及报警历史,结合代码初步判断故障范围。

主回路短路是SC故障的高发原因,需依次检测以下部件：

IGBT模块检测：将万用表调至二极管档，分别测量IGBT的三个输入端（G、E、C），正常情况下，G-E、G-C之间应存在二极管特性（正向导通，反向截止），而E-C之间在未触发时应为高阻态，若E-C之间导通或短路，则模块损坏，检测时可拆下模块接线,避免外部电路影响。
直流母线检测：测量充电电阻、制动单元及电解电容，充电电阻阻值是否异常增大或烧断，电容是否漏液、鼓包或容量下降（可用电容表测量）。
输出端线路检测：断开变频器与电机之间的电缆，用绝缘电阻表（兆欧表）测量电缆相间及对地绝缘电阻，正常值应大于1MΩ，若绝缘过低,需排查电机或电缆问题。

若主回路硬件无异常,需重点检查控制部分：

（图片来源网络，侵删）

驱动电路检测：驱动板是IGBT触发信号的核心，需测量光耦输出端波形（可用示波器），正常情况下，上桥臂与下桥臂驱动波形应互补，死区时间符合要求（约2-5μs），若光耦损坏或供电异常,可能导致驱动信号紊乱引发短路。
电流检测电路：霍尔传感器或分流电阻的损坏可能误报过流信号，检测传感器输出电压是否与电流成正比,或测量分流电阻阻值是否变化。
控制板检测：检查MCU（微控制器）周边元件是否有虚焊、腐蚀，重点检测电源电路（如开关电源输出电压是否稳定）。

硬件检测无问题后,需排查软件及负载因素：

更换IGBT模块：若模块损坏，需选用同型号或兼容性高的模块（如原装安川模块或同等参数的第三方模块），更换时注意散热硅脂涂抹均匀，确保安装扭矩符合要求（通常为25-30N·m）,避免因压力不均导致热阻过大。
驱动板维修：若光耦、IC驱动芯片（如HCPL3120）损坏，需更换同型号元件，修复后需测量驱动波形,确保无毛刺或振荡。
电容更换：直流母线电容容量下降20%以上或漏电时需整组更换，注意耐压值（如400V变频器需选用400V以上电容）。
