反激式开关电源维修技巧需要结合理论知识和实践经验，遵循安全规范逐步排查，避免盲目操作导致故障扩大，维修前务必先切断电源，并在输入端并联大功率假负载（如100W灯泡），防止空载电压过高损坏元件,以下是具体维修步骤和要点：

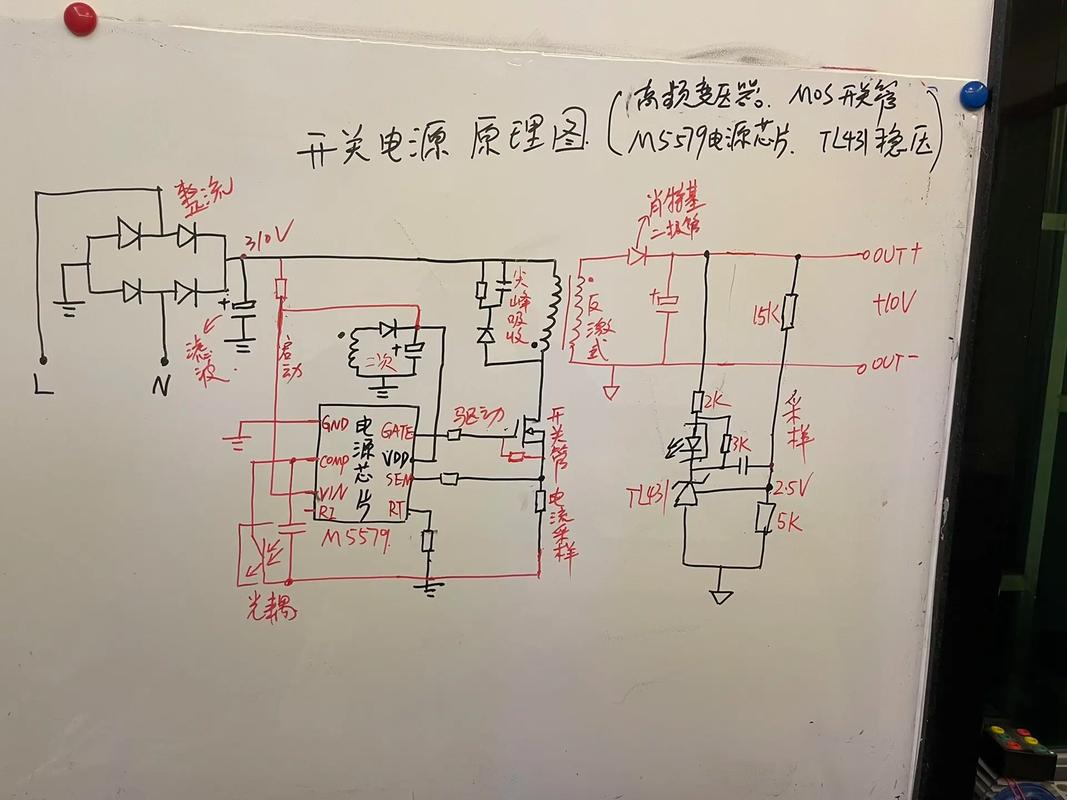

（图片来源网络，侵删）
安全与初步检查
- 断电放电：用万用表测量输入滤波电容（C1）两端电压，确认完全放电后才能操作,避免电容残留电荷触电或损坏测量仪器。
- 目视检查：观察电路板是否有明显烧焦、鼓包元件，如保险丝是否熔断、电解电容顶部是否漏液、功率管（如MOSFET）是否炸裂等，重点检查高频变压器引脚是否有虚焊,PCB板是否有铜箔烧断痕迹。
关键电路检测
- 输入电路：保险丝熔断需排查整流桥（DB1）和输入滤波电容（C1）是否击穿，用万用表二极管档测量整流桥四个二极管，正向导通电压约0.5-0.7V，反向截止；电容两端阻值应接近无穷大,否则需更换。
- 功率开关管：检测MOSFET的D-S极间电阻，正常时应为几百千欧（不同型号有差异），若阻值接近0，说明击穿，需进一步检查驱动电路（如PWM芯片、驱动变压器）和尖峰吸收电路（RCD缓冲网络）,避免更换后再次击穿。
- PWM控制芯片：以UC384x系列为例，测量VCC端电压（通常12-20V），若无电压需检查启动电阻是否开路；若电压异常，检测反馈电路（如光耦PC817、TL431）,芯片关键引脚功能如下表：
| 引脚 | 功能 | 正常电压范围（V） |
|---|---|---|
| 1 | 误差放大器输出 | 2-3 |
| 2 | 反馈电压输入 | 5 |
| 3 | 电流检测输入 | 1-1 |
| 4 | 振荡器定时 | 8-1.2 |
| 8 | VCC供电 | 12-20 |
输出电路：测量输出整流二极管（如肖特基二极管）正反向电阻，正向导通，反向截止；滤波电容是否失效（可用ESR表检测），若输出电压为0，需检查次级绕组是否开路,续流二极管是否短路。
动态调试技巧

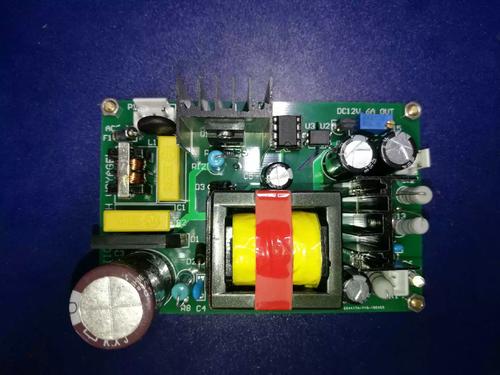

（图片来源网络，侵删）
- 电压法：通电后测量PWM芯片VCC端是否正常启动，若电压爬升后回落，可能是负载过重或反馈环路故障，可断开次级负载，在输出端接假负载,观察电压是否恢复正常。
- 波形法：用示波器观察MOSFET的G极驱动波形（应为规则的方波，幅值10-15V），若无波形，检查驱动电路；若波形畸变,可能是振荡电容或电阻参数变化。
- 替换法：对可疑元件如电解电容、光耦、TL431进行替换，尤其注意高频变压器的磁芯是否开裂（会导致输出电压波动）。
常见故障案例
- 故障1：输出电压偏低，可能原因：反馈分压电阻变值、光耦电流传输比下降、次级绕组匝间短路，需逐级测量反馈电压，如光耦发射极电压异常,更换光耦或TL431。
- 故障2：间歇性振荡，检查PWM芯片的定时电容（CT）是否漏电，或散热不良导致芯片过热保护，可在芯片表面贴散热片,观察故障是否消失。
相关问答FAQs：
Q1：维修时为什么必须接假负载？
A1：反激式电源在空载时，PWM芯片可能处于间歇振荡状态，导致输出电压升高，击穿次级元件，假负载可模拟正常工作负载，使电源稳定运行,便于测量真实输出电压。
Q2：如何判断高频变压器是否损坏？
A2：可用万用表测量初级和次级绕组阻值，判断是否开路或短路，若阻值正常，可拆下变压器，用示波器观察初级绕组两端波形，若波形畸变或幅度异常，可能是磁芯饱和或绕组匝间短路,需更换变压器。

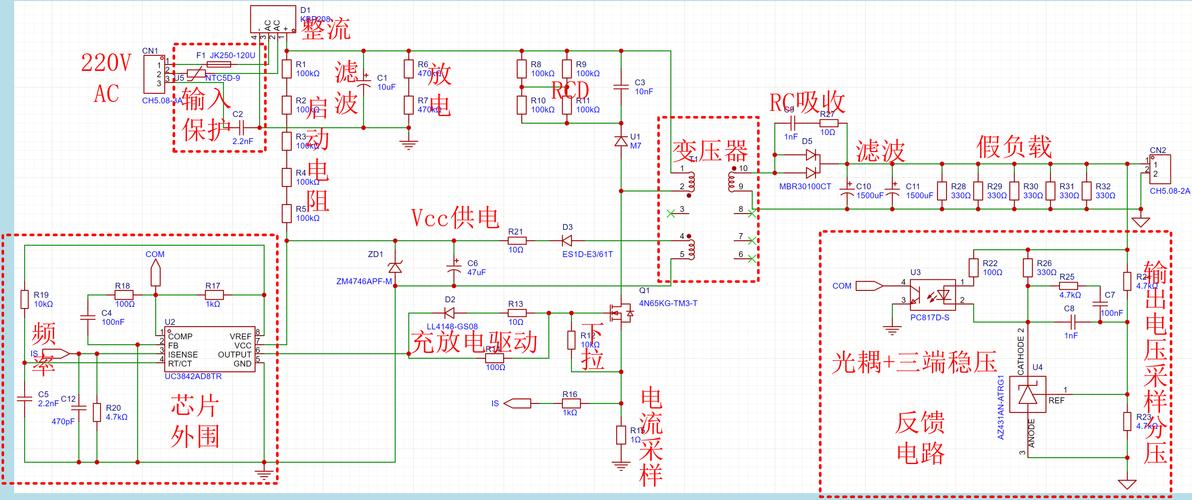

（图片来源网络，侵删）
