AMD Ryzen处理器自2025年横空出世以来，便以其颠覆性的性能表现重新定义了桌面与移动处理器市场，打破了英特尔在高端市场多年的垄断地位，Ryzen的成功并非偶然，其背后是一套融合了先进架构设计、制程工艺创新、智能优化技术以及生态系统构建的完整技术体系，本文将从核心架构、制程工艺、智能优化、平台生态等多个维度，深入解析Ryzen处理器的技术内涵与演进路径。
核心架构创新：从Zen到Zen 4的跨越
Ryzen处理器的核心竞争力源于其核心架构的不断迭代,初代Zen架构便凭借“每时钟周期指令数（IPC）”的显著提升（相比AMD前代架构提升超过52%），实现了性能的飞跃，Zen架构采用模块化设计，每个核心模块（CCX）包含4个核心及共享二级缓存，这种设计在提升缓存利用率的同时，也保证了核心扩展的灵活性，在Zen 2架构中，AMD进一步优化了CCX设计，采用7nm制程工艺将CPU核心与I/O核心分离（chiplet设计），其中CPU核心基于7nm EUV工艺，I/O核心则沿用12nm工艺，这种“小核心+大I/O”的方案不仅降低了制造成本，还显著提升了良率和芯片性能，到了Zen 3架构，AMD更是通过重构CCX设计，将8个核心共享16MB三级缓存，消除了跨CCX数据访问的延迟，使得IPC相较Zen 2进一步提升19%，成为Ryzen处理器性能跃升的关键里程碑，最新的Zen 4架构则全面采用5nm制程工艺，支持AVX-512指令集，并提升了最高频率与能效比，进一步巩固了AMD在高性能计算领域的优势。
制程工艺与芯片设计：Chiplet技术的颠覆性应用
制程工艺的进步是Ryzen性能提升的基础,而AMD在芯片设计上的创新则为其提供了成本与性能的平衡点，初代Ryzen虽采用14nm工艺，但通过架构优化弥补了制程的不足，Zen 2阶段，AMD率先在业界大规模应用Chiplet（小芯片）设计，将CPU核心（称为“核心芯片”）与I/O功能（如PCIe通道、内存控制器等）分离封装，这种设计不仅允许AMD使用不同制程工艺优化不同模块（如核心芯片采用7nm，I/O芯片采用12nm），还能通过增加核心芯片数量来扩展产品线，无需重新设计整个芯片，Ryzen 9系列可集成4个核心芯片（共16核），而Ryzen 5则仅需2个核心芯片（共8核），极大提升了生产灵活性，到了Zen 4，AMD进一步优化Chiplet设计，核心芯片升级至5nm工艺，I/O芯片也升级至6nm工艺，同时支持PCIe 5.0和DDR5内存，进一步提升了带宽与扩展性，下表展示了Ryzen处理器主要架构的制程与设计特点：
| 架构版本 | 制程工艺 | 芯片设计 | 关键创新 | IPC提升（相比前代） |
|---|---|---|---|---|
| Zen | 14nm | 单芯片设计 | 高IPC架构，SMT多线程技术 | |
| Zen 2 | 7nm+12nm | Chiplet分离设计 | CPU核心与I/O核心分离，7nm EUV核心 | 15% |
| Zen 3 | 7nm | 8核CCX共享L3缓存 | 重构CCX，消除跨CCX延迟 | 19% |
| Zen 4 | 5nm+6nm | 优化Chiplet，支持PCIe 5.0/DDR5 | AVX-512，5nm核心，更高频率 | 16% |
智能优化技术：从Precision Boost到3D V-Cache
为了充分发挥硬件性能潜力,Ryzen处理器内置了多项智能优化技术，Precision Boost（精准加速技术）是其核心动态频率调节技术，通过实时监测CPU温度、功耗、电流等参数，在安全范围内自动提升核心频率，初代Precision Boost仅支持两级加速，而后续的Precision Boost 2、Precision Boost Overdrive（PBOD）等技术则通过更复杂的算法支持多级频率调节，并结合负载预测实现更精准的频率控制，Ryzen处理器还采用ECC（错误检查和纠正）内存支持、NVMe RAID等企业级功能，满足专业用户需求，在缓存优化方面，Zen 3架构推出的3D V-Cache技术堪称一大创举，通过在CPU核心上方堆叠64MB三级缓存（垂直堆叠，故称“3D”），显著提升了游戏和工作负载中的缓存命中率，使得Ryzen 7 5800X3D在游戏性能上甚至超越部分更高频率的处理器，成为游戏玩家的首选。
平台生态与软件优化：从AM4到AM5的演进

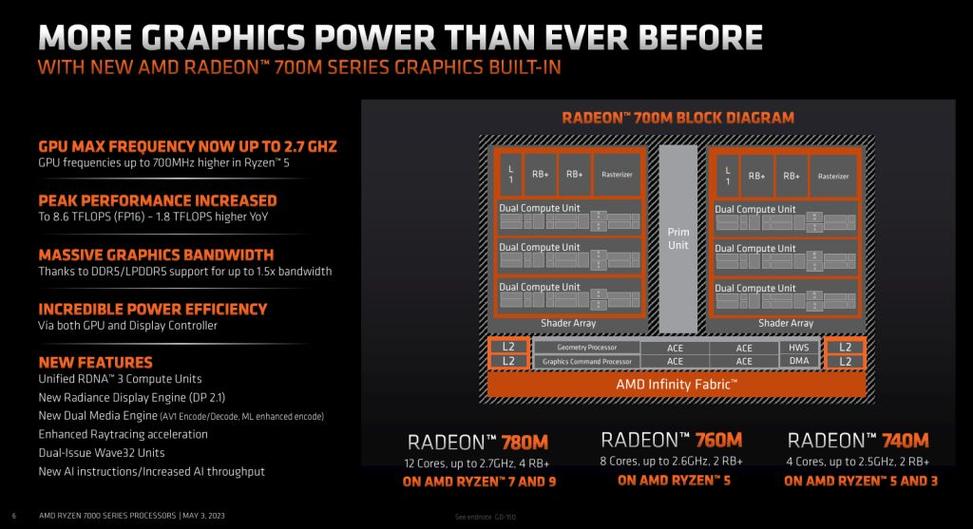

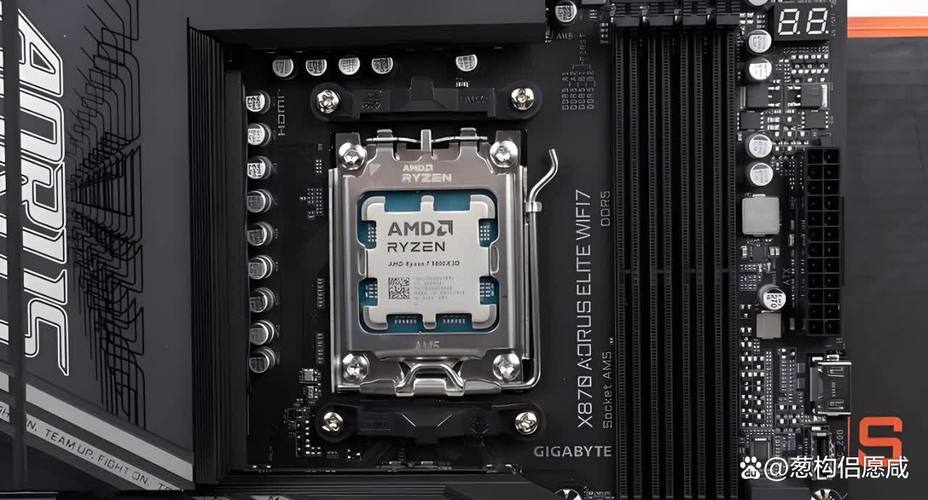

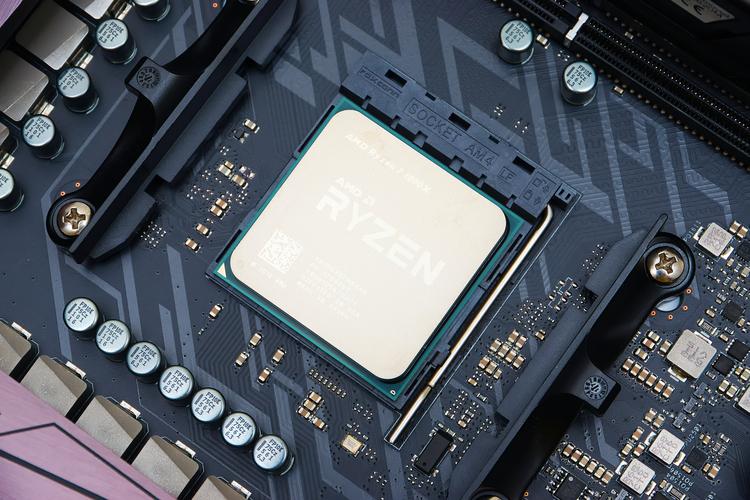

Ryzen处理器的成功离不开完善的平台生态支持,初代Ryzen采用AM4接口，该接口凭借长达数年的兼容性策略（支持从第一代到第五代Ryzen处理器），赢得了用户的广泛认可，AM4平台支持PCIe 4.0（从第三代Ryzen开始）、高速内存（DDR4-3200以上）以及成熟的散热解决方案，为用户提供了高性价比的升级选择，随着Zen 4架构的推出，AMD正式发布AM5接口，该接口支持PCIe 5.0（CPU直连显卡与存储设备）、DDR5内存（最高支持128GB容量）以及更强大的供电设计，虽然初期成本较高，但其扩展性与未来兼容性为高端用户提供了全新选择，在软件层面，AMD Ryzen Master工具允许用户实时监控处理器状态并手动调整频率、电压等参数；而Ryzen AI（部分移动端处理器）则通过集成专用AI引擎，加速机器学习与智能应用，进一步拓展了Ryzen的应用场景。
相关问答FAQs
Q1：Ryzen处理器的Chiplet设计相比传统单芯片设计有哪些优势？
A：Chiplet设计（小芯片技术）的主要优势包括：1. 成本控制：通过将大芯片拆分为多个小芯片，即使某个小芯片出现瑕疵，整颗芯片仍可报废，降低制造成本；2. 性能优化：不同模块可采用最适合的制程工艺（如CPU核心用先进制程，I/O模块用成熟制程），平衡性能与成本；3. 扩展灵活性：通过增减核心芯片数量，可快速衍生不同定位的产品（如8核、12核、16核等），缩短研发周期；4. 提升良率：小芯片的面积更小，制程难度降低，有助于提高芯片良品率。
Q2：Ryzen 3D V-Cache技术对游戏性能的提升有多大？哪些场景下效果最明显？
A：Ryzen 3D V-Cache技术通过大幅增加三级缓存容量（如Ryzen 7 5800X3D达64MB），显著减少了对主内存的访问次数，从而降低延迟并提升带宽，在游戏场景中，该技术可带来平均10%-15%的性能提升，部分对缓存敏感的游戏（如《使命召唤：现代战争》《赛博朋克2077》等）甚至可提升20%以上，3D V-Cache技术对游戏直播、视频录制等多任务场景也有明显优化效果，因为缓存增大可减轻CPU在处理后台任务时的压力，但需要注意的是，对于已完全利用内存带宽的应用（如某些科学计算软件），3D V-Cache的提升效果可能有限。
