电磁炉维修技术视频教程是家电维修领域非常实用的学习资源，尤其适合初学者入门和维修人员技能提升，电磁炉作为现代家庭常见的厨房电器，其工作原理涉及电力电子、电磁感应等多方面知识，而视频教程通过直观的演示和详细的讲解，能够帮助学习者快速掌握故障判断、部件检测和维修技巧，以下从电磁炉维修的基础知识、视频教程的核心内容、学习路径及注意事项等方面展开详细说明。
电磁炉维修基础知识

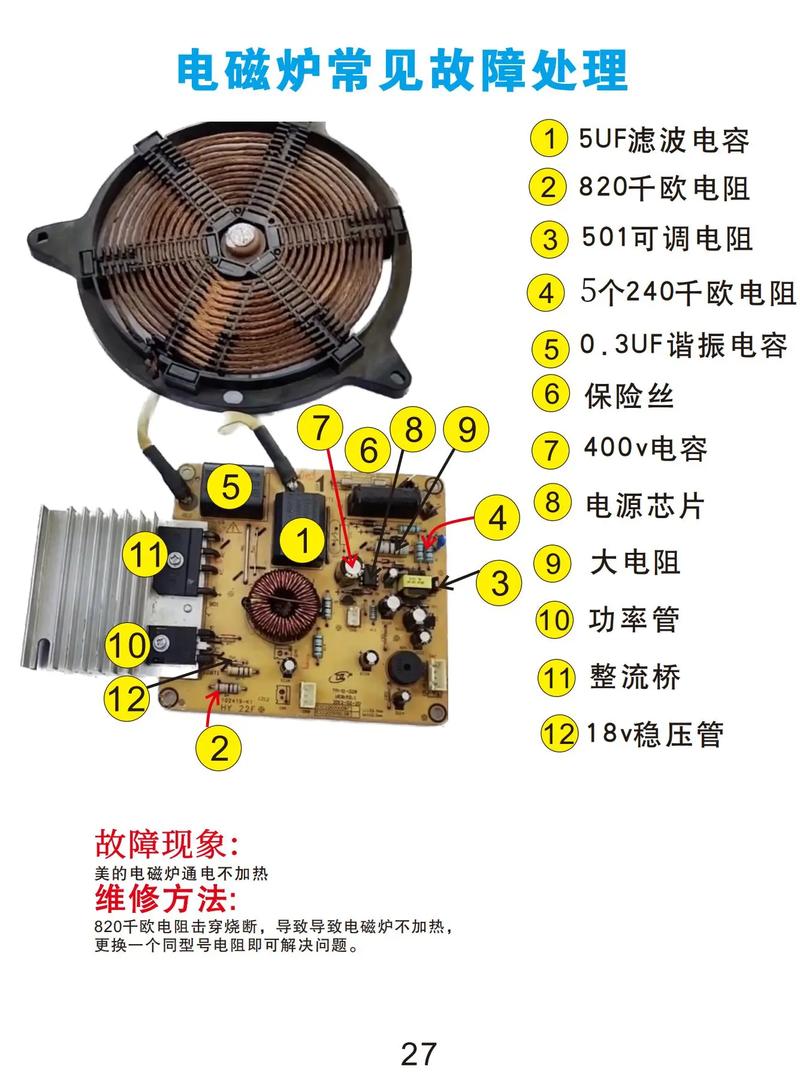

在学习维修技术前，需先了解电磁炉的基本结构和工作原理，电磁炉主要由电源板、主板、线圈盘、风扇、IGBT（绝缘栅双极型晶体管）、电容、电阻等组成，其工作原理是交流电通过整流滤波后变成直流电，再经过IGBT的高频开关作用，将直流电转换成高频交流电，高频电流通过线圈盘产生交变磁场，使铁质炊具底部产生涡流发热，从而实现烹饪功能，维修时需熟悉各部件的作用，例如IGBT是核心易损件，过压、过流或散热不良都可能导致其损坏；电容则用于滤波和储能,失效后可能引起电磁炉无法启动或加热异常。
电磁炉维修技术视频教程的核心内容
优质的电磁炉维修技术视频教程通常会涵盖以下模块,这些模块是系统学习维修的关键：
故障现象分类与初步判断
视频教程会首先介绍电磁炉常见的故障现象，如不通电、不加热、报警、开机无反应等，并针对每种现象指导学习者进行初步排查，不通电需检查电源线、保险丝是否熔断；不加热则可能涉及线圈盘、IGBT或驱动电路故障，教程中通常会通过表格对比不同故障现象的可能原因,帮助学习者快速定位问题方向：
| 故障现象 | 可能原因 |
|---|---|
| 不通电 | 电源线断裂、保险丝熔断、电源板损坏、按键板故障 |
| 不加热 | 线圈盘开路、IGBT击穿、驱动电路无输出、电容失效 |
| 报警（如E0/E1） | 电压检测异常、传感器故障、锅具不符合要求 |
| 风扇不转 | 风扇电机损坏、风扇供电电路故障、温控器误触发 |
核心部件检测方法
视频教程会对关键部件的检测技巧进行详细演示,这是维修的核心技能。
- IGBT检测：使用万用表二极管档，测量其三个引脚之间的阻值，正常情况下，C极与G极、E极与G极之间应具有单向导电性，C极与E极之间则应为高阻值（若阻值接近0，则说明已击穿）。
- 电容检测：对于滤波电容，需用万用表电容档或电容表测量其容量是否与标称值相符，同时观察是否有鼓包、漏液等物理损坏。
- 线圈盘检测：用万用表电阻档测量线圈盘两端引线的阻值，通常为几欧姆至零点几欧姆,若阻值无穷大则说明线圈盘开路。
- 电阻二极管检测：通过万用表二极管档判断电阻是否开路、短路,二极管是否具有单向导电性。
电路分析与故障定位
高级教程还会包含电路原理图的解读方法，指导学习者分析电源电路、驱动电路、检测电路等模块的工作流程，通过观察电源板的整流桥、滤波电容等元件，判断直流输出电压是否正常；通过测量驱动电路的PWM信号波形，判断是否为IGBT提供正确的驱动脉冲，视频演示中通常会使用示波器、万用表等工具，实时展示电路关键点的电压、波形变化,帮助学习者理解故障产生的根本原因。
实操维修案例演示

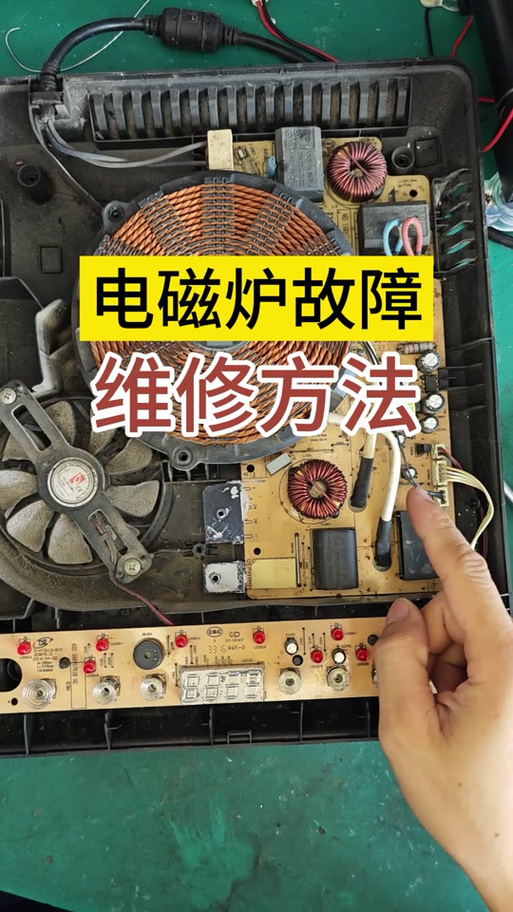

理论结合实践是视频教程的最大优势，教程会选取典型维修案例，如“电磁炉通电后无显示”“加热几分钟后报警停机”等，从故障现象描述、初步排查、部件拆解、检测定位到更换元件、测试修复的全过程进行演示，针对“IGBT击穿”的故障，视频会先切断电源，拆开电磁炉外壳，找到IGBT并检测确认损坏，然后检查驱动电路是否导致IGBT过压（如稳压二极管击穿），更换IGBT及相关保护元件后,通电测试加热功能是否恢复正常。
学习路径与注意事项
学习路径建议
- 入门阶段：先观看电磁炉结构原理和基础检测方法的视频，熟悉各部件名称及作用,掌握万用表等工具的使用技巧。
- 进阶阶段：学习电路原理图解读和典型故障分析视频,尝试结合故障现象表进行初步故障判断。
- 实操阶段：在具备一定理论基础上，观看完整的维修案例演示，有条件时可准备旧电磁炉进行拆解练习,注意安全操作。
注意事项
- 安全第一：电磁炉内部存在高压电容，断电后需对电容进行放电操作（用螺丝刀短接电容两端引脚）,避免触电风险。
- 元件代换原则：更换元件时，应尽量选用同型号、同参数的元件，尤其是IGBT、电容等关键部件,代用不当可能导致新故障。
- 故障根源排查：更换损坏元件后，需进一步分析导致元件损坏的原因（如驱动电路异常、散热不良等），避免只更换元件而忽略故障根源,导致问题反复出现。
相关问答FAQs
问题1：电磁炉维修时，如何判断是驱动电路故障还是IGBT故障？
解答：判断驱动电路和IGBT故障需结合检测步骤：首先断电，用万用表检测IGBT的C、E极间是否击穿（阻值接近0），若击穿则需更换IGBT；若IGBT正常，通电后测量驱动电路输出的PWM脉冲信号（通常为18-25kHz的方波），若无信号或信号异常，则说明驱动电路故障（如驱动芯片、电阻、电容损坏），需进一步排查驱动电路元件，需要注意的是，IGBT击穿后需同时检查驱动电路,避免驱动电路故障导致新换的IGBT再次损坏。
问题2：电磁炉开机后显示故障代码E2，应该如何维修？
解答：故障代码E2通常表示“传感器开路或短路”，即电磁炉检测到锅具温度传感器（NTC热敏电阻）异常，维修步骤如下：①断电拆机，找到传感器（通常位于线圈盘下方或IGBT散热片附近）；②用万用表测量传感器两端阻值，正常情况下室温下阻值约为80-100kΩ（具体参数参考型号），若阻值无穷大（开路）或接近0Ω（短路），则需更换传感器；③若传感器阻值正常，则检查传感器到主板的连接线是否断裂或接触不良，以及主板上的检测电路（如分压电阻、滤波电容）是否损坏，更换传感器后,需重新通电测试是否清除故障代码。
