24v开关电源电路维修是一项需要结合理论知识与实践操作的工作,其核心在于通过系统性的排查定位故障点，并针对不同元件的特性进行修复，开关电源通常由输入滤波、整流、功率变换、输出控制及保护电路等部分组成，故障现象可能表现为无输出、输出电压异常、输出纹波过大或工作不稳定等，需逐步分析判断。
安全检查是维修的前提,断开电源后，用万用表测量输入端与输出端的对地电阻，排除短路故障，若输入端阻值过小，可能为整流桥、滤波电容或功率开关管击穿；输出端短路则需检查整流二极管、滤波电容及负载本身，确认无短路后，可通电进行动态测试，但需注意使用隔离变压器，避免触电风险，并在关键测试点（如输入电压、开关管栅极、输出电压）连接示波器观察波形。
输入电路故障是常见原因之一,交流输入经保险丝、EMI滤波电路（含共模电感、X/Y电容）后进入整流桥，若保险丝熔断，需重点检查整流桥是否短路、功率开关管（如MOSFET或IGBT）是否击穿，以及高压滤波电容是否鼓包或失效，整流桥输出端的直流电压（约310V for 220V输入）是判断整流电路是否正常的关键，若无此电压，可能是保险丝开路、EMI电感断路或整流桥损坏，EMI滤波电路的异常可能导致电源干扰过大或无法启动，需用万用表或LCR电桥检测电感是否开路、电容是否失效。

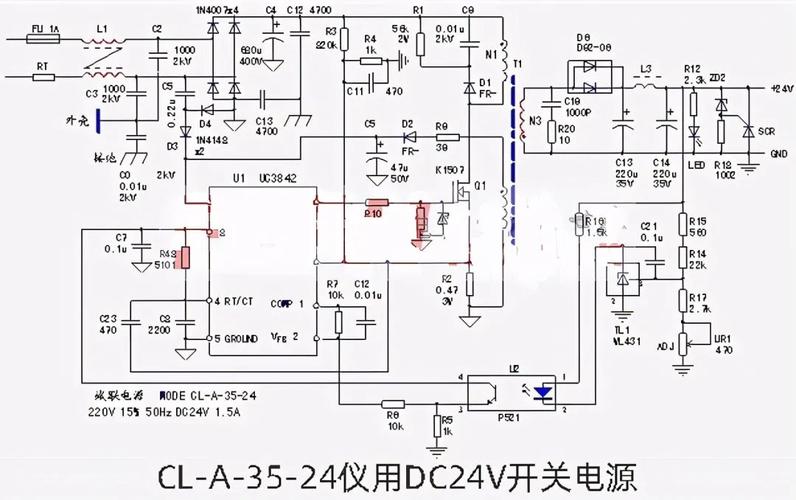

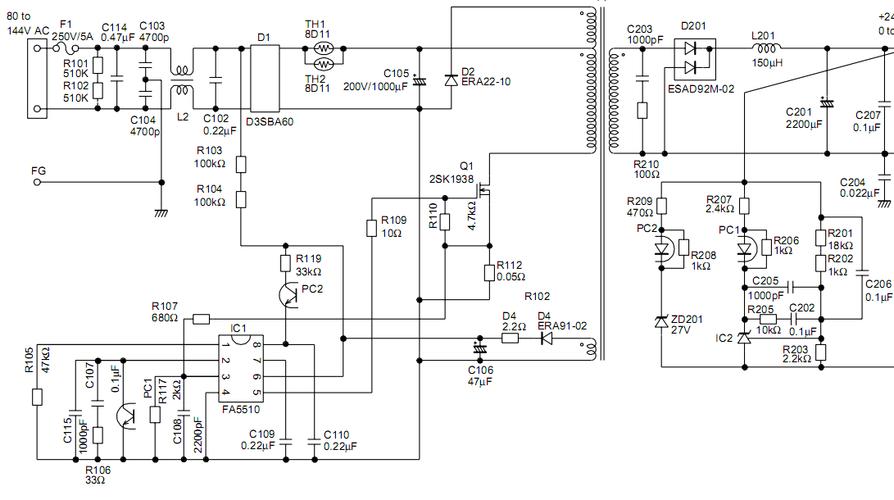

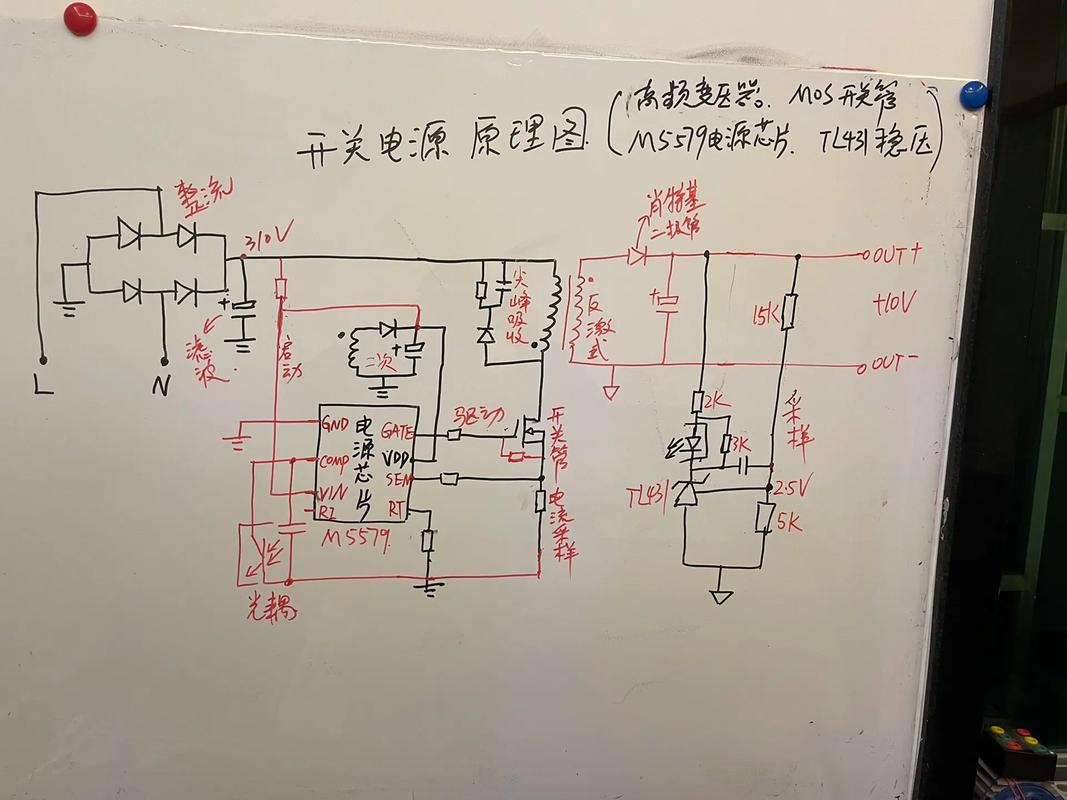

功率变换电路是开关电源的核心,其故障率较高，对于反激式拓扑（常见于中小功率24V电源），开关管（Q1）的损坏通常与过压、过流或驱动电路异常有关，可用万用表二极管档检测开关管D-S极间是否短路，G-S极间电阻是否正常（通常为兆欧级），若开关管损坏，需同步检查驱动电路（如PWM控制器UC384X系列、驱动变压器RCD缓冲电路）及反馈电路，避免更换后再次损坏，驱动波形异常（如波形畸变、幅度不足）可能导致开关管无法正常导通或饱和，需检测PWM控制器供电端（如VCC脚电压，通常为12-20V）、反馈电压输入端（FB脚电压）及驱动电阻、电容是否变质，变压器本身故障较少，但需检查初级、次级绕组是否短路（用万用表电阻档测量），磁芯是否开裂，以及绕组绝缘是否良好。
输出控制与反馈电路直接影响电压稳定性,24V输出通常通过整流二极管（或肖特基二极管）和滤波电容（电解电容需注意容量及ESR）后供给负载，若输出电压偏低，可能是反馈回路问题：光耦（PC817等）失效、误差放大器（TL431等）损坏、或取样电阻变值，可用万用表测量光耦发光二极管侧正向压降（约1.2V）和接收三极管侧CE极间电阻（正常应为高阻，导通时阻值变小），TL431的REF端与阴极间应有2.5V基准电压，输出电压过高则需检查反馈回路是否开路，如取样电阻断裂、光耦失效等，此时需立即断电，避免损坏负载，输出纹波过大可能是滤波电容容量下降、ESR增大，或整流二极管性能不良，需用示波器测量纹波幅度（通常应小于100mVpp），必要时更换电容或增加LC滤波电路。
保护电路的误动作或失效也会导致电源异常,过流保护通常由电流取样电阻（或电流互感器）及比较器实现，若取样电阻阻值变化或保护阈值设定不当，可能引起电源频繁启动或无输出，过压保护一般由稳压管或TVS触发，当反馈回路失效导致输出电压过高时，保护电路动作切断输出，此时需重点排查反馈回路，热保护则与散热设计有关，若开关管或变压器温度过高，需检查散热器是否松动、风扇是否正常工作。
以下为常见故障元件及检测要点总结：
| 故障现象 | 可能原因 | 检测方法与工具 |
|---|---|---|
| 无输出，保险丝熔断 | 整流桥短路、开关管击穿、输入电容短路 | 万用表电阻档测关键元件对地阻值 |
| 输出电压偏低 | 反馈回路开路、输入电压不足、负载过重 | 测量反馈电压、输入直流电压、断开负载测试 |
| 输出纹波过大 | 滤波电容失效、整流二极管损坏 | 示波器测量纹波波形，测电容ESR值 |
| 电源工作不稳定 | PWM控制器供电不稳、元件虚焊 | 监测VCC电压，观察焊接点，检查周边元件 |
在实际维修中,还需注意元件代换的合理性，如开关管的耐压、电流参数需符合原设计要求，电解电容的耐压、容量及温度等级不能低于原规格，对于多层板，需注意检查隐蔽的过孔是否断裂，避免因虚焊导致接触不良，维修完成后，应进行满载老化测试，观察电源温升及输出稳定性，确保故障彻底排除。
相关问答FAQs：
Q1：24V开关电源输出电压波动，但负载正常，如何排查？
A1：输出电压波动通常与反馈回路或供电稳定性有关，首先用示波器观察输出纹波，若纹波过大，检查滤波电容是否失效（测ESR值）；若纹波正常但电压波动，需检测反馈回路：测量TL431的REF端电压是否稳定（应为2.5V），光耦是否线性工作，以及PWM控制器的VCC电压是否有波动，同时检查功率变换部分的驱动波形是否畸变，开关管是否工作在放大区，必要时更换周边小容量电容（如振荡电容、滤波电容）改善稳定性。
Q2：维修时发现开关管多次击穿，是什么原因导致的？
A2：开关管反复击穿需重点排查三个方向：一是驱动电路异常，如驱动波形幅度不足（导致开关管导通压降过大）、上升/下降沿缓慢（增加开关损耗），需检查驱动电阻、加速电容及PWM控制器输出能力；二是尖峰电压过高，如缓冲电路（RCD电路）失效、变压器漏感过大，导致开关管D-S极间产生高压尖峰击穿，需检测缓冲电路元件是否变质，或在开关管D-S极并接TVS管抑制尖峰；三是负载或反馈回路故障，如输出短路导致过流保护失效，或反馈回路开路导致输出电压飙升，需先排除负载及反馈回路问题后再通电测试。
