自制小家电维修中的短路保护是确保操作安全和设备可靠运行的关键环节,短路是指电路中电流未经负载直接形成回路，导致电流瞬间激增，可能引发元件烧毁、线路起火甚至触电事故，在维修过程中，无论是调试电路板还是更换元件，若缺乏有效的短路保护措施，极易造成二次损坏或安全事故，掌握短路保护的基本原理、常用方法及实操技巧，是每一位DIY爱好者必备的技能。
短路保护的核心在于快速检测异常电流并切断电路,在小家电维修中，常见的短路保护方式包括保险丝、断路器、电流检测电路等，保险丝是最基础的保护元件，当电流超过额定值时，熔体因发热熔断，从而断开电路，其优点是成本低、响应迅速，但缺点是熔断后需更换，无法重复使用，断路器则通过机械装置或热磁脱扣实现过流保护，故障排除后可手动复位，适用于需要频繁操作的维修场景，对于精密电路，还可采用基于运放或比较器的电流检测电路，通过采样电阻获取电流信号，当超过阈值时触发三极管或继电器动作，切断电源，这种方案响应速度快、精度高，但电路设计相对复杂。
在实际维修中,短路保护的实现需结合具体电路特点，以常见的电源板维修为例，首先需确认输入电压是否正常，再逐步检测整流滤波后的直流电压，若发现某处电压异常偏低或为零，可能是后级电路存在短路，可先断开负载，在电源输出端串联一个假负载（如汽车灯泡），观察电压是否恢复正常，若电压恢复，说明故障在负载侧；若仍异常，则需重点检查电源板自身的整流管、滤波电容、开关管等元件，为避免测试过程中元件再次损坏，建议在电源输入端串联一个限流电阻（如5Ω/10W），或使用可调直流电源，将其电流限制在额定值以内，这样即使发生短路，也不会因电流过大而烧毁其他元件。

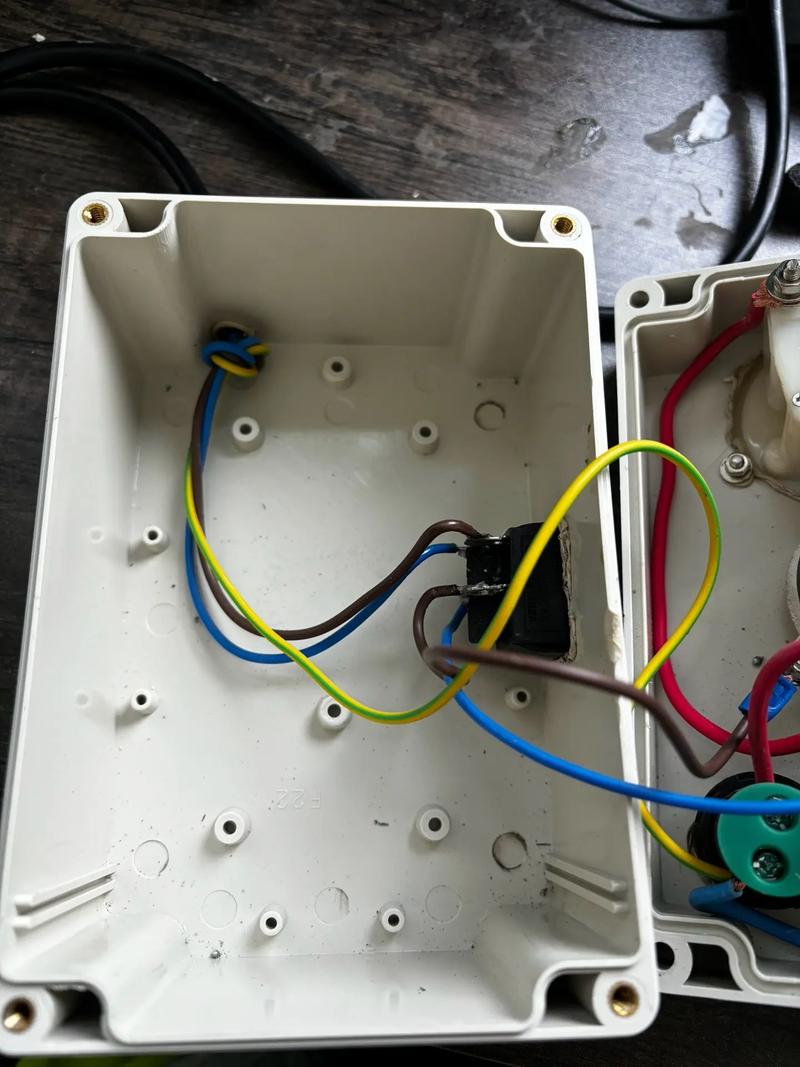

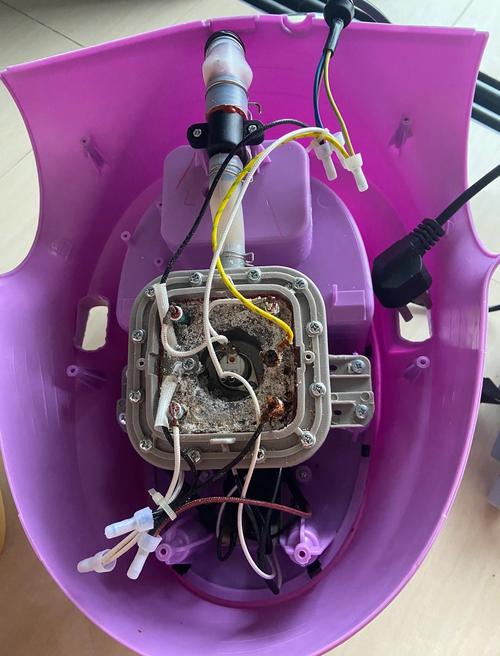

对于带有控制板的小家电,如电饭煲、微波炉等，短路保护需更谨慎，这类设备通常包含微控制器（MCU）、继电器、驱动电路等，短路可能因继电器触点粘连、驱动元件击穿或线路老化导致，维修时，应先断开电源，用万用表电阻档测量关键节点的对地电阻，如电源输入端、MCU电源引脚等，正常情况下应有较大阻值（如数kΩ以上），若阻值接近零，则存在短路隐患，可依次断开可疑电路，逐步定位故障点，在检测电机驱动电路时，若发现电机绕组短路，需更换电机；若驱动三极管CE极击穿，则需同时检查继电器及相关保护电路。
自制维修工具时,短路保护功能也不可或缺，可设计一个带短路保护的测试电源，采用LM317可调稳压芯片配合电流检测电阻和三极管，当输出电流超过设定值时，三极管导通使LM317的调整端电压降低，从而限制输出电流，这种电路结构简单，能有效避免因接线错误或负载短路导致的损坏，还可使用电子负载仪进行动态测试，其内置的短路保护功能可在电流异常时自动切断电路，并提供声光报警，方便维修人员快速定位问题。
在操作层面,维修过程中的短路保护需遵循“先断电、后检测”的原则，更换元件前，务必确认电源已完全切断，并对滤波电容进行放电，避免残留电荷造成触电或元件损坏，焊接时，电烙铁外壳需接地，防止静电击穿敏感元件，对于多芯线缆，应逐一检查线芯间是否存在短路，特别是长期弯折的部位，易因绝缘层破损导致短路，调试电路时，建议使用隔离变压器，将维修设备与市电电网隔离，防止零线带电引发的触电风险。
以下为常见短路保护元件的选型参考：
| 保护类型 | 适用场景 | 优点 | 缺点 | 选型要点 |
|---|---|---|---|---|
| 保险丝 | 电源输入、主回路 | 响应快、成本低 | 需更换、无法重复使用 | 额定电流为额定值1.2-1.5倍 |
| 断路器 | 需频繁复位的电路 | 可重复使用、直观 | 体积较大、响应速度较慢 | 脱扣电流匹配负载额定电流 |
| 电流检测电路 | 精密控制、低功率电路 | 精度高、可定制保护特性 | 电路复杂、成本较高 | 采样电阻精度需≥1% |
| PPTC自恢复保险丝 | 电池供电、便携设备 | 自动恢复、无需维护 | 热恢复慢、存在压降 | 保持电流略大于负载电流 |
自制小家电维修中的短路保护是一项系统工程,需从元件选型、电路设计、操作规范等多方面综合考虑，无论是采用传统保险丝，还是设计电子保护电路，其最终目的都是确保维修过程的安全性和可靠性，对于DIY爱好者而言，熟练掌握短路检测方法、合理选择保护元件，并严格遵守操作规程，不仅能有效避免设备损坏，更能保障人身安全，让维修工作更加高效、从容。
FAQs
-
问：维修时如何快速判断电路是否存在短路？
答：可使用万用表电阻档测量电路关键节点的对地电阻，断开电源后，测量电源输入端、滤波电容两端等位置的电阻，正常情况下应有较大阻值（如数百Ω以上），若阻值接近零，说明存在短路，也可采用分段断开法，依次断开可疑支路，观察阻值是否恢复正常，从而定位短路点。 -
问：为什么维修电源板时建议串联假负载？
答：串联假负载（如汽车灯泡或大功率电阻）可以避免空载电压过高导致元件损坏，同时能通过负载电流判断电源是否正常工作，若断开负载后电压恢复正常，说明故障在负载侧；若电压仍异常，则故障在电源板本身，假负载还能限制短路电流，保护电源板在调试过程中不被彻底烧毁。
