d882电蚊拍电路维修是日常维修中较为常见的操作，d882作为NPN型中功率三极管，在电蚊拍电路中主要承担升压驱动或开关控制的核心作用，其故障往往会导致电蚊拍无法升压、无火花或指示灯异常等问题，维修时需遵循系统排查原则，结合电路原理逐步定位故障点，避免盲目拆卸，以下从电路原理、常见故障现象、维修步骤及注意事项等方面进行详细说明。
d882电蚊拍电路基本原理

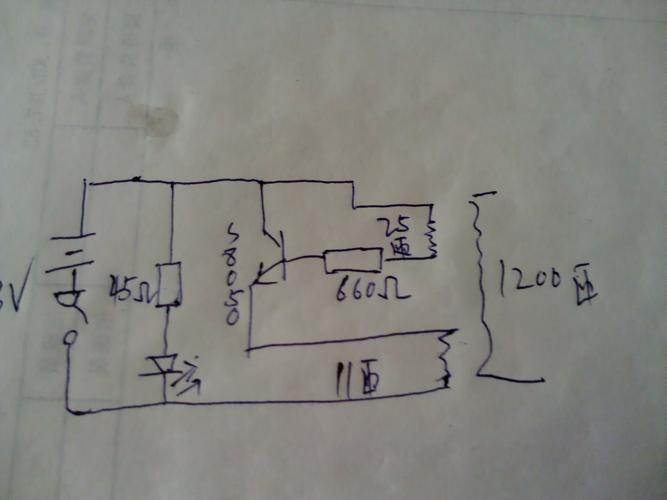

d882电蚊拍电路通常由电源模块（电池、开关）、振荡升压模块（d882三极管、电阻、电容、变压器）、高压整流模块（二极管、电容）及输出网格组成，其中振荡升压模块是核心，d882与基极限流电阻、振荡变压器初级线圈构成间歇振荡电路：电池电压通过基极限流电阻为d882提供偏置，使其导通，电流流过变压器初级线圈产生感应电动势，导致d882迅速截止；变压器次级线圈则感应出高压交流电，经整流滤波后形成数千伏高压，通过输出电网击杀蚊虫，d882的性能参数（如Ic=3A、Vceo=30V、Pc=2W）直接决定了电路的稳定性和升压效率。
常见故障现象与原因分析
- 完全无反应：指示灯不亮，电网无电压，可能原因包括电池电量耗尽、电池引线脱落、电源开关损坏或d882击穿短路导致整个电路不工作。
- 指示灯亮但电网无火花：说明电源模块正常，故障集中在振荡升压模块，常见原因有d882开路、基极限流电阻烧毁、变压器初级线圈断路或反馈电容失效。
- 火花微弱或间歇放电：可能因d882放大倍数下降、变压器受潮性能下降、高压包绝缘不良或电网短路（如金属异物接触）导致。
- 工作异常发热：d882或电阻异常发热，通常为d882c-e极短路、基极限流电阻阻值变小或变压器局部短路导致过流。
d882电蚊拍电路维修步骤
安全准备与初步检查
维修前务必取出电池，用万用表电阻档测量电网输出端是否存在短路（正常应显示无穷大），检查电池仓弹簧是否锈蚀、开关是否导通（电阻档测两端，按下时应接近0Ω）,排除电源模块问题。
核心元件检测（以d882为中心）
使用万用表二极管档或电阻档对d882进行检测：
- b-e极：正向压降应为0.5-0.7V（类似二极管特性），反向电阻应无穷大；
- b-c极：正向压降0.5-0.7V，反向电阻无穷大；
- c-e极：正反向电阻均应无穷大，若阻值较小（如几欧至几十欧），则说明d882击穿短路，需更换同型号三极管（如d882、2sc2073等代用型号，需保证hFE≥100、Vceo≥30V）。
同时检测基极限流电阻（通常为100kΩ-1MΩ，常见为470kΩ），若阻值无穷大或烧焦变色，需更换同功率（1/4W-1/2W）金属膜电阻，振荡变压器初级线圈电阻值一般几欧至十几欧，若无穷大则断路,需更换或重绕线圈。
振荡电路起振测试
若d882及外围电阻正常，可通电测试振荡是否起振：用万用表直流电压档监测d882集电极电压，正常应在0.5-3V之间波动（若为固定电压如0V或电池电压，说明未起振），若无波动，可检查反馈电容（通常为103/104瓷片电容）是否失效，或变压器次级高压包是否短路（用电阻档测次级线圈，正常应有一定阻值，若阻值极小可能短路）。
高压输出模块检查
振荡电路正常但无高压输出，需检查高压整流二极管（如10kV高压二极管）是否击穿（用电阻档测正反向电阻，应正向导通、反向截止），滤波电容（如2-4nF高压电容）是否失效，电网金属丝若有变形或氧化，需用细砂纸打磨，确保间距均匀（3-5mm）。
更换元件与调试
更换d882时注意引脚极性（平面朝向自己，从左到右为e-b-c），焊接时间不宜过长（避免过热损坏，更换高压元件后，可先不装电网，通电测试高压包是否放电（听到“滋滋”声并看到蓝色火花），确认正常后再安装电网,避免短路损坏电路。
维修注意事项
- 高压危险：维修时务必断开电池，高压包断电后仍可能存有残余电荷，需用螺丝刀金属部分短接高压输出端放电。
- 元件代换：d882代用型号需满足参数兼容，如2n5551（Vceo=150V，Ic=0.6A）可临时应急，但功率较低；基极限流电阻阻值不可随意增大，否则可能导致d882过热损坏。
- 防潮处理：潮湿环境易导致变压器高压包绝缘下降，维修后可涂抹环氧树脂或硅胶防潮。
- 电池匹配：使用1.2V-1.5V电池（如镍氢或干电池）,电压过高可能导致d882过载烧毁。
相关问答FAQs
Q1：d882电蚊拍指示灯亮但电网无火花，如何快速判断是否为d882故障？
A：首先用万用表电阻档测d882的c-e极电阻，若阻值接近0Ω，则d882击穿短路；若c-e极电阻正常，可测基极限流电阻是否开路，然后通电测d882基极电压（正常应有0.6V左右跳变电压），若无基极电压，则检查前级电路；若有基极电压但c极无电压波动，说明d882未起振,需检查变压器或反馈电容。
Q2：更换d882后电蚊拍仍无法工作，可能的原因有哪些？
A：除d882本身质量问题外，需检查：①基极限流电阻阻值是否匹配（如阻值过大可能导致d882无法导通）；②变压器初级线圈是否断路（用万用表测电阻）；③反馈电容是否失效（用万用表电容档测容量或代换测试）；④高压包短路（测次级线圈电阻，若异常小需更换）；⑤电网短路（未取下电池时测电网两端电阻，应无穷大）,电池电量不足或开关接触不良也可能导致同样现象。
