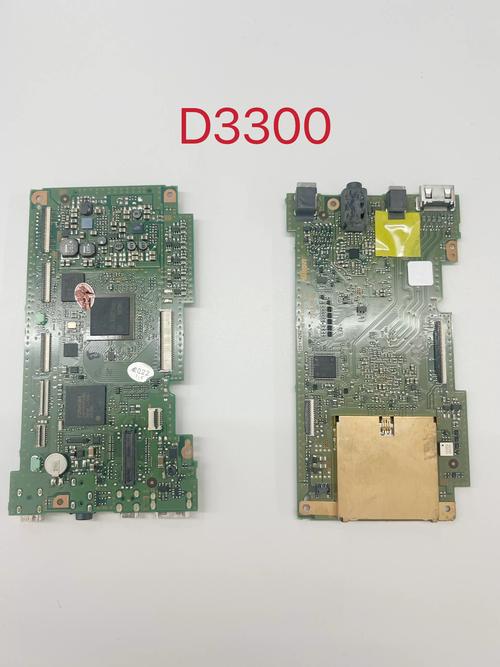

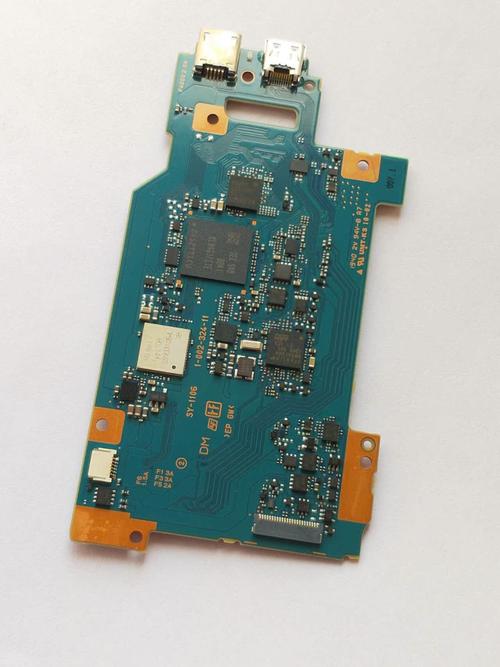

摄像机维修中，PCB（印刷电路板）的故障排查与修复是核心技术环节，掌握相关知识需要系统学习与实践经验积累，针对摄像机维修的PCB相关书籍，通常涵盖从基础理论到实操技能的全方位内容，是维修人员提升专业能力的重要工具，这类书籍一般以“摄像机电路原理分析”“PCB故障诊断与维修技术”为核心框架，结合具体机型案例进行讲解，帮助读者理解信号流程、掌握检测方法、学会修复技巧。 编排上，书籍通常会从摄像机PCB的基础结构讲起，首先介绍摄像机主板的组成模块，包括电源管理模块、视频信号处理模块、控制系统模块、传感器接口模块等，每个模块的功能、关键元器件（如电源IC、DSP芯片、晶振、电容、电阻等）的识别与检测方法都会详细说明，电源模块常见故障可能导致摄像机无法开机，书中会通过电路图分析各路电压的走向，用万用表或示波器检测电压值是否正常，对比正常参数与故障现象，定位到损坏的电源IC或滤波电容，视频信号处理模块则涉及图像模糊、色彩异常、无图像等故障，书中会讲解视频信号的采集、编码、传输流程，重点分析A/D转换器、DSP芯片周边电路的工作条件，如供电、时钟信号、复位信号是否正常，并结合示波器检测信号波形,判断芯片是否损坏。
针对PCB故障的排查技术，书籍会系统介绍常用工具的使用方法，万用表用于测量电压、电阻、通断；示波器用于观察信号波形，判断时钟信号、数据信号是否正常；热风枪和电烙铁用于拆装贴片元器件，如BGA封装的芯片；编程器用于固件修复或芯片数据刷新，书中会通过表格对比不同故障现象的可能原因及排查步骤，摄像机无法开机”的故障排查可能包括：电源适配器故障（检测输出电压）、主板电源输入端电压异常（检查保险丝、整流桥）、电源IC损坏（测量供电脚、使能脚电压）、负载短路（检测各模块对地电阻）等环节，每个环节的检测方法和正常参数值都会以表格形式清晰呈现,方便读者对照操作。
书籍还会深入讲解PCB焊接与修复技巧，摄像机PCB多采用贴片元件和高密度布线，维修时需要掌握精细焊接技术，更换BGA封装的芯片时，需要使用植锡板、助焊剂、热风枪等工具，控制好加热温度和时间，避免虚焊或损坏周边元件；对于断线、铜箔脱落等PCB物理损伤，书中会介绍导线修补、跳线处理等方法，使用细铜线或导电胶连接断点，恢复电路通路，书中还会强调维修过程中的安全注意事项，如防静电措施（佩戴防静电手环、使用防静电垫）、避免短路操作、断电后再检测电路等,确保维修过程安全可靠。
为了增强实用性，书籍通常会选取典型摄像机机型（如索尼、松下、佳能等品牌的热门型号）作为案例，结合真实故障现象，从“故障现象描述→电路原理分析→故障排查流程→修复方法验证”四个步骤进行详细讲解，针对某型号摄像机出现“图像花屏、死机”的故障，书中会先分析该现象可能与视频处理芯片或存储器相关，然后通过检测芯片供电、时钟信号、复位信号，结合替换法排除外围元件故障，最终定位到存储器芯片损坏，并通过编程器重新写入固件解决问题,让读者在案例中掌握故障分析与解决的全过程。
相关问答FAQs：
Q1：初学摄像机PCB维修，需要准备哪些基础工具？
A：初学者需准备以下工具：①万用表（用于电压、电阻、通断检测）；②示波器（用于观察信号波形，建议带宽≥100MHz）；③电烙铁（恒温烙铁，功率30-50W，配合细焊锡丝使用）；④热风枪（用于拆装贴片芯片，选择温度可调型）；⑤放大镜或显微镜（观察PCB细小元件和焊点）；⑥防静电设备（防静电手环、垫子）；⑦编程器（用于固件读写，如RT809F），还需准备助焊剂、吸锡线、植锡板等辅助材料,建议选择带有详细电路图的维修手册作为参考。
Q2：摄像机PCB维修中，如何判断芯片是损坏还是虚焊？
A：判断芯片损坏或虚焊需结合检测方法：①外观检查：观察芯片引脚是否有明显虚焊、脱锡、烧灼痕迹；②测量供电：检测芯片各供电脚电压是否正常，若供电正常但芯片无工作反应，可能损坏；③信号检测：用示波器测量芯片的时钟、数据、复位信号，若信号异常且外围电路正常，可能芯片损坏；④温度检测：开机后触摸芯片表面，若异常发热或冰凉，可能内部短路或断路；⑤替换法：将疑似芯片替换为同型号正常芯片，若故障消失则为芯片损坏，若故障依旧则可能是虚焊或外围电路问题，虚焊可通过重新焊接（添加助焊剂、补焊）尝试修复,若无效则需进一步排查。
