第一部分：芯片概述与引脚功能
芯片特点
- 控制模式：电流模式 PWM 控制器。
- 内置功能：内置大功率 MOSFET（开关管）、振荡器、误差放大器、过流保护（OCP）、过压保护（OVP）、欠压锁定（UVLO）等。
- 优点：外围电路简单，集成度高，维修相对方便。
- 缺点：内置MOSFET损坏时，通常需要整块更换。
引脚功能 (采用 5 脚或 7 脚封装，以常见的 5 脚为例)
| 引脚 | 符号 | 功能说明 |
|---|---|---|
| 1 (B) | Source (源极) | 内置 MOSFET 的源极，同时也是控制电路的接地端，通常接初级地。 |
| 2 (S) | Drive (驱动极) | 内置 MOSFET 的栅极驱动端，外接 RC 电路可以改善驱动波形，抑制振铃。 |
| 3 (GND) | Ground (地) | 控制芯片的接地端，通常与 Source (1脚) 在内部相连，但在外部PCB布局上可能分开，以提高抗干扰能力，维修时需确保良好接地。 |
| 4 (FB) | Feedback (反馈) | 稳压反馈输入端，此脚电压决定了输出电压的高低，通常通过光耦将次级电压反馈到此处，电压越高，输出电压越低，正常工作电压通常在 1-2V 之间。 |
| 5 (VCC) | Supply (电源) | 芯片的工作电源输入端，通过一个启动电阻从高压直流端获取启动电压，然后由辅助绕组供电以维持工作，正常工作电压范围通常在 10-20V。 |
第二部分：STR-G6653 电源工作原理简述
理解工作原理是维修的基础：

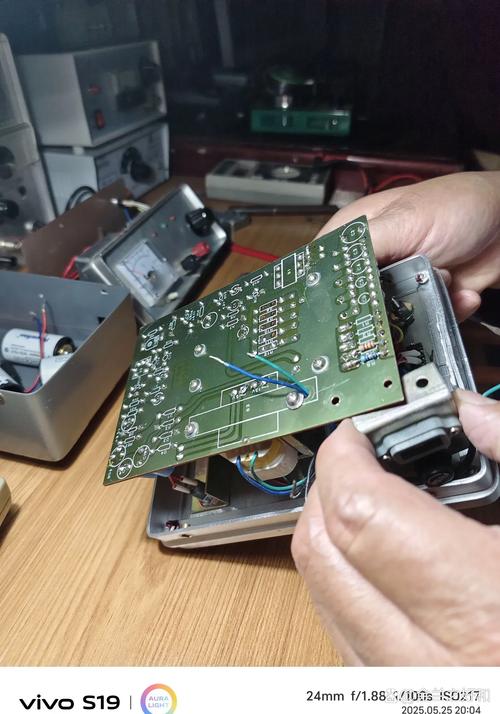

（图片来源网络，侵删）
- 启动阶段：通电后，市电经过整流滤波得到约 300V 的直流高压，此高压通过一个大阻值启动电阻（如 100kΩ-1MΩ）给 STR-G6653 的 VCC (5脚) 提供一个初始电压，芯片开始工作。
- 振荡阶段：芯片内部振荡器开始工作，从 Drive (2脚) 输出驱动脉冲，使内置的 MOSFET 间歇性地导通和截止。
- 能量传输：当 MOSFET 导通时，电流流过开关变压器初级绕组，将能量存储在变压器中，当 MOSFET 截止时，能量通过次级绕组释放，经过整流滤波后提供给负载。
- 稳压阶段：
- 次级输出的电压经过分压电阻采样。
- 采样电压与一个基准电压（通常由 TL431 等精密稳压源产生）进行比较。
- 比较结果通过光耦反馈到 STR-G6653 的 FB (4脚)。
- 芯片根据 FB 脚的电压动态调整 Drive 脚输出的脉冲宽度（占空比），从而稳定输出电压。
- 保护阶段：
- 过压保护：当 VCC 电压过高时，芯片会停止工作。
- 过流保护：当检测到 MOSFET 电流过大时，芯片会提前关断 MOSFET，防止烧毁。
第三部分：常见故障现象与维修思路
故障现象 1：完全不通电（保险丝熔断）
原因分析： 电源初级回路存在严重短路。
- 市电输入部分：压敏电阻、X电容、整流桥短路。
- STR-G6653 芯片本身：内置 MOSFET 击穿短路，这是最常见的原因。
- 其他相关元件：尖峰吸收电路（RCD电路）中的电容、二极管短路。
维修步骤：
- 断开电源，拔下插头，对大容量滤波电容进行放电操作。
- 目测检查：观察保险丝是否熔断，压敏电阻是否鼓包、开裂。
- 测量电阻：
- 用万用表电阻档（二极管档或低阻档）测量交流输入端的电阻，正常情况下应有几十千欧的阻值（压敏电阻的漏电阻），如果阻值很小或接近0，说明输入回路有短路。
- 测量300V 滤波电容的正负极之间电阻，正常应为无穷大，如果阻值很小，说明电容短路。
- 关键一步：将 STR-G6653 的 VCC (5脚) 和 Source/B (1脚) 从电路板上断开（焊下来或剪断引脚），然后再次测量 300V 正极对地的电阻，如果恢复正常（有几十千欧），则可以确定是 STR-G6653 芯片损坏，其内部 MOSFET 已击穿。
- 更换元件：更换损坏的保险丝、压敏电阻、整流桥，以及确认损坏的 STR-G6653 芯片。注意：更换 STR-G6653 时，最好连同其散热片一起更换，并确保导热硅脂涂抹良好。
故障现象 2：保险丝完好，但无输出电压
原因分析： 电源未起振或工作后停止。
- 启动电路故障：启动电阻开路或阻值变大，无法提供足够的启动电压。
- VCC 供电电路故障：
- 辅助绕组整流二极管开路或损坏。
- VCC 滤波电容失效（容量变小或开路）。
- 稳压二极管（如果有的话）击穿。
- 反馈电路故障：
- 光耦损坏（初级或次级开路/短路）。
- 误差放大器（如 TL431）损坏。
- FB 分压电阻开路或变值。
- STR-G6653 芯片本身损坏：除了 MOSFET，其内部控制电路也可能损坏。
- 负载过重或短路：次级整流二极管、滤波电容或负载电路短路，导致保护电路动作。
维修步骤：
（图片来源网络，侵删）
- 安全操作：通电前，最好在次级输出端接一个假负载（如一个 20-50W 的灯泡）。
- 测量关键电压：
- 测量 VCC (5脚) 电压：
- 如果为 0V，检查启动电阻是否开路。
- 如果有电压（如十几伏）但随后降为 0V，说明启动成功但随后停止工作，很可能是反馈环路或负载问题。
- 如果电压很低且不稳定,检查 VCC 滤波电容和辅助绕组整流二极管。
- 测量 FB (4脚) 电压：
正常工作时,此脚电压通常在 1-2V 之间，如果此脚电压异常过高（接近 VCC 电压），说明反馈环路开路（光耦或 TL431 损坏），如果此脚电压为 0V，可能是反馈电阻开路或光耦初级无供电。
- 测量 VCC (5脚) 电压：
- 检查反馈回路：
- 检查光耦是否完好,可以测量光耦的初级和次级电阻。
- 检查 TL431 及其外围的基准电压取样电阻是否正常。
- 代换法：如果怀疑 STR-G6653 损坏，在确认外围元件（特别是启动和反馈电路）正常后，可以直接更换一块新的 STR-G6653 芯片试机。
故障现象 3：输出电压偏低
原因分析：
- 市电电压过低。
- 初级滤波电容失效：容量下降，导致 300V 电压不足。
- 反馈电路问题：
- FB 分压电阻阻值变大，导致取样电压降低，使输出电压也降低。
- 光耦电流传输比下降。
- TL431 性能变差。
- 负载过重：次级整流二极管正向压降增大，或滤波电容ESR增大，导致带载能力下降。
- STR-G6653 性能不良。
维修步骤：
- 测量市电输入电压是否正常。
- 测量 300V 滤波电容两端电压是否正常（约 310V）。
- 重点检查反馈回路的电阻值是否准确,光耦和 TL431 是否可以正常工作。
- 检查次级整流二极管和滤波电容。
第四部分：维修注意事项
- 安全第一：开关电源部分存在高压，即使在断电后，滤波电容中仍储存有大量电荷，必须先放电再进行维修，操作时注意防止触电。
- 识别型号：确认芯片型号是否为 STR-G6653，因为 Sanken 系列还有 STR-G6651、STR-G8651 等型号，它们的引脚和参数可能略有不同。
- 散热：STR-G6653 工作时发热量较大，更换后必须确保其与散热片之间有良好的导热硅脂，并且散热片安装牢固。
- 假负载：在维修无输出的电源时，使用假负载可以有效区分是电源自身故障还是负载短路故障，防止因负载问题导致新换的元件再次损坏。
- 测量技巧：
- 测量 VCC 电压时，由于启动电压是脉冲式的，普通万用表可能读数不准，最好使用示波器观察。
- 测量 MOSFET 的 D-S 极电阻时，应使用二极管档，红表笔接 S 极，黑表笔接 D 极，正常应显示一个二极管的压降（约 0.4-0.5V），如果为 0，则已击穿。
希望这份详细的维修指南能帮助您成功解决问题！如果您在维修过程中遇到更具体的情况，可以随时提出。
