富士变频器90kW作为一种广泛应用于工业领域的动力控制设备,其稳定运行对生产线至关重要，但在长期使用过程中，可能会因各种原因出现故障，影响设备正常工作，本文将详细阐述富士变频器90kW维修的常见故障类型、诊断流程、维修方法及日常维护要点，为技术人员提供系统性的维修指导。
富士变频器90kW维修的核心内容

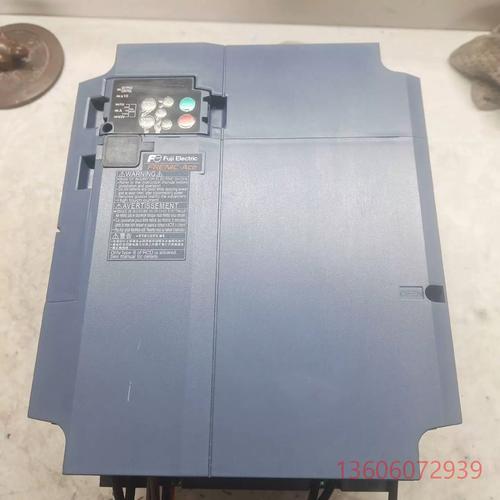

富士变频器90kW型号涵盖多个系列,如G11U、FRENIC-Multi等，其内部结构包含主电路、控制电路、驱动电路、保护电路等关键部分，维修工作需遵循“先外后内、先易后难、先电源后负载”的原则，逐步排查故障原因。
常见故障类型及初步诊断
-
通电无显示故障
故障现象：变频器接通电源后，面板无任何显示，指示灯不亮。
可能原因：- 输入电源异常（如缺相、电压过高或过低）；
- 内部开关电源损坏（如保险丝熔断、PWM控制器故障）；
- 控制板电源电路故障（如变压器烧毁、电容鼓包）。
诊断步骤： - 检查输入电源电压是否在额定范围内（三相380V±10%）；
- 使用万用表测量输入端子是否有电压,确认电源线路是否正常；
- 断开电源后,检查主电路保险丝是否熔断，若熔断需进一步排查短路原因（如整流模块、电解电容短路）；
- 若保险丝正常,可测量开关电源输出电压（如+5V、+24V），若无输出则可能是开关电源电路故障。
-
过电流（OC）故障
故障现象：变频器启动或运行时显示OC报警，可能伴随跳闸或输出电流异常。
可能原因：- 负载侧短路（如电机绕组短路、电缆接地）；
- 变频器内部短路（如IGBT模块损坏、驱动电路异常）；
- 参数设置错误（如加速时间过短、转矩补偿过高）；
- 机械负载卡死或电机轴承损坏。
诊断步骤： - 断开输出端子,空载启动变频器，若仍报警则判断为内部故障；
- 使用万用表测量输出三相电阻是否平衡,检查电机及电缆绝缘；
- 拆开变频器,观察IGBT模块是否有烧蚀痕迹，用万用表二极管档检测模块是否击穿；
- 检查驱动电路波形是否正常（如光耦输出、IGBT门极电压）。
-
过电压（OV）故障
故障现象：变频器在减速或制动时显示OV报警。
可能原因：
（图片来源网络，侵删）- 减速时间设置过短,电机再生能量无法消耗；
- 制动单元或制动电阻故障；
- 输入电压过高（如电网电压异常）；
- 电机惯性过大,减速时能量回馈。
诊断步骤： - 检查减速时间参数是否合理,适当延长减速时间；
- 测量制动电阻阻值是否正常（如标称值10Ω/20kW，实测偏差不应超过±5%）；
- 检查制动单元IGBT是否导通,控制信号是否正常；
- 监测输入电网电压,确认是否超过允许范围。
-
过热（OH）故障
故障现象：变频器显示OH报警，风扇停止运行或散热器温度过高。
可能原因：- 散热风扇故障（如电机损坏、扇叶卡滞）；
- 散热器堵塞（如灰尘、油污覆盖）；
- 环境温度过高（如安装空间通风不良）；
- 温度传感器故障（如热敏电阻短路或断路）。
诊断步骤： - 检查风扇是否正常运转,若异响或停转则需更换；
- 清洁散热器表面灰尘,确保通风顺畅；
- 检查环境温度是否在0-40℃范围内，必要时安装强制通风设备；
- 测量温度传感器阻值（如25℃时约10kΩ），判断是否正常。
-
输出电压不平衡
故障现象：电机运行时振动、噪音大，输出三相电压幅值不一致。
可能原因：- IGBT模块性能不一致或部分损坏；
- 驱动电路故障（如光耦、电阻参数漂移）；
- 控制板PWM波形异常；
- 电机缺相或绕组不对称。
诊断步骤： - 使用示波器测量输出三相PWM波形,对比对称性；
- 断开电机负载,测量变频器空载输出电压是否平衡；
- 检查IGBT模块驱动信号,确保各相门极电压一致；
- 检测电机三相电阻及绝缘,排除电机故障。
维修工具与备件准备
进行富士变频器90kW维修时,需准备以下工具和备件：
- 检测工具：万用表（带二极管档、电容档）、示波器、绝缘电阻测试仪、红外测温仪；
- 维修工具：电烙铁、吸锡器、螺丝刀套装、热风枪；
- 备件清单：
| 备件名称 | 常用规格/型号 | 备注 |
|----------------|----------------------------|--------------------------|
| 主电路保险丝 | 3A/500V（根据具体型号调整） | 快熔型，需匹配电流容量 |
| IGBT模块 | 2单元模块（如6MBI50N-120） | 需确认电压、电流参数 |
| 驱动光耦 | TLP250、HCPL3120 | 用于隔离驱动信号 |
| 开关电源IC | UC3845、KA3845 | 控制PWM输出，修复电源故障|
| 电解电容 | 400V/470μF（主滤波电容） | 需检测ESR值及容量衰减 |
| 散热风扇 | AC 220V/50Hz，风量≥30m³/h | 需匹配尺寸和接口电压 |
维修操作流程
-
安全防护
维修前必须切断输入电源，等待主电路电容充分放电（使用万用表测量直流母线电压，低于36V以下操作），佩戴防静电手环，避免静电损坏电子元件。
（图片来源网络，侵删） -
故障确认与记录
向操作人员了解故障发生时的现象（如报警代码、运行状态、环境条件），记录变频器型号、软件版本及当前参数设置，便于后续分析。 -
外观检查

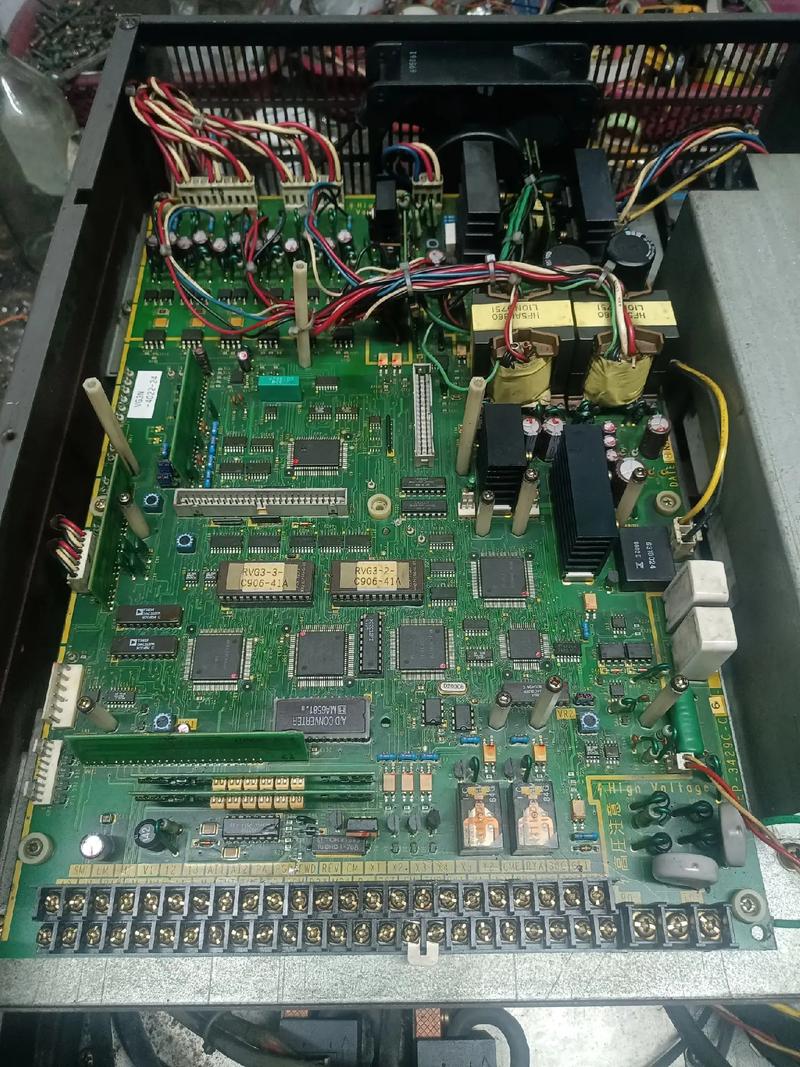

打开变频器外壳，观察是否有明显烧蚀痕迹、元件鼓包、虚焊或断线，重点检查主电路端子、散热器、风扇等部件。 -

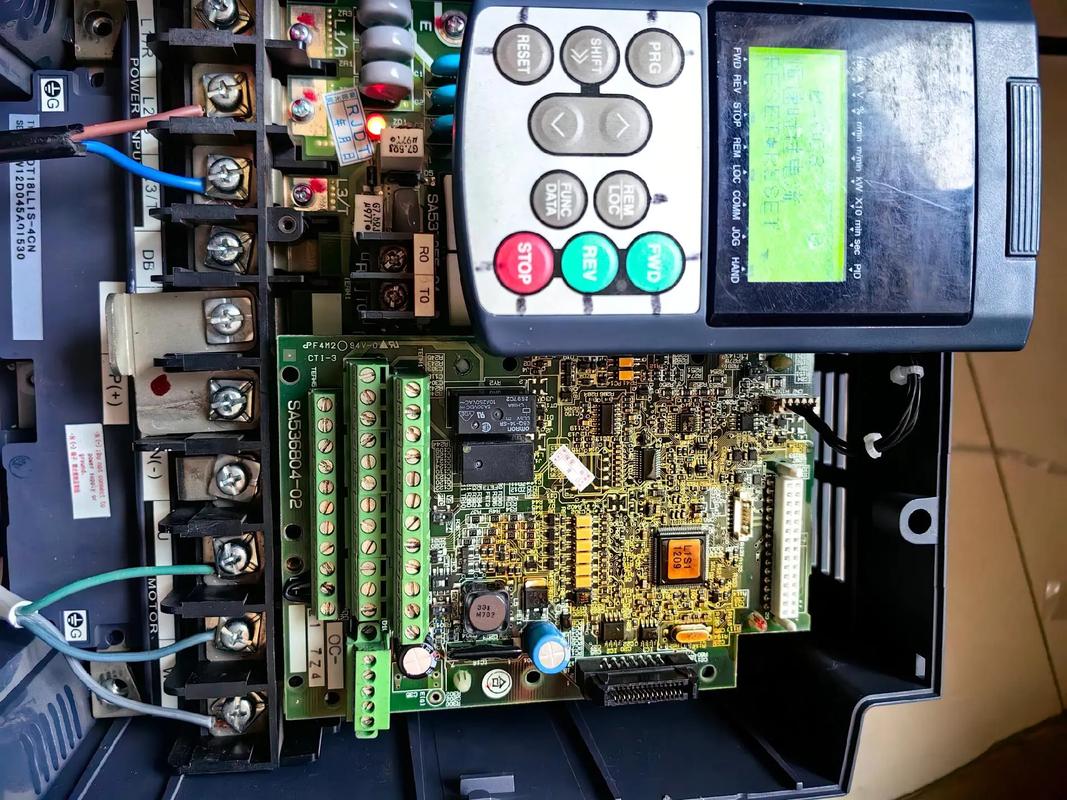

电路检测
- 主电路检测：测量输入三相电阻是否平衡（正常约几欧姆），整流桥正反向电阻是否正常（正向导通，反向截止）；直流母线电容是否鼓包、漏液，用电容表检测容量（偏差不超过±20%）；
- 控制电路检测：检查控制板电源电压是否稳定，驱动电路光耦输出波形是否对称，CPU工作电压（+5V、+3.3V）是否正常。
-
故障排除与元件更换
- 若保险丝熔断,需先排查短路点（如整流模块、IGBT），更换同规格保险丝；
- IGBT模块损坏时,需同时更换驱动电路的电阻、光耦，避免再次损坏；
- 开关电源故障需检测PWM控制器、反馈电路，更换损坏的IC或电容；
- 更换元件时注意焊接质量,避免虚焊或短路，功率元件需涂抹导热硅脂。
-
参数恢复与测试
维修后需恢复原始参数（或根据负载重新设置），进行空载测试（不接电机）检查输出电压、频率是否正常，再带轻载测试，观察电流、振动及温升情况，确认无误后交付使用。
日常维护与预防措施
为减少富士变频器90kW的故障发生率,需做好日常维护：
- 定期清洁：每季度清理散热器及风扇灰尘，使用压缩空气吹扫，避免油污堆积；
- 检查通风：确保变频器周围留有足够空间（上下左右≥30cm），避免阳光直射或热源辐射；
- 紧固端子：每年检查主电路及控制电路端子是否松动，防止接触不良；
- 电容检测：每2-3年检测主滤波电容的容量及ESR值，老化严重时及时更换；
- 参数备份：定期备份变频器参数，避免故障后参数丢失导致重新调试困难。
相关问答FAQs
Q1：富士变频器90kW维修后出现电机过热现象，可能是什么原因？
A：电机过热需从变频器和电机两方面排查：
- 变频器侧：检查载波频率设置是否过低（导致电流谐波增大）、转矩补偿（U/f曲线）是否过高、输出电压是否平衡；
- 电机侧：确认电机绝缘是否良好、三相电阻是否平衡、轴承是否卡滞、负载是否过大，可通过测量电机空载电流、三相平衡度及温升定位问题。
Q2：维修富士变频器90kW时，如何判断IGBT模块是否损坏？
A：判断IGBT模块损坏可通过以下步骤：
- 外观检查：观察模块是否有裂纹、烧蚀或鼓包痕迹；
- 万用表检测：使用二极管档，测量C-E极、G-E极间的正反向电阻：正常时C-E极正向压降约0.5V（二极管特性），反向电阻无穷大；G-E极正向电阻约10-20kΩ，反向电阻无穷大，若短路或阻值异常，则模块损坏；
- 驱动波形测试：用示波器测量门极驱动波形，确保PWM信号正常，若无波形或波形畸变，需检查驱动电路。
